Ligar a vazão de água fria na electroválvula "D"
Ligar a vazão de água quente na electroválvula "E"
Reinstalar o painel anterior e verificar a máquina segundo as
indicações de "primeira colocação em funcionamento" Cap 2.7.
2.7 CONEXÃO DO INTERRUPTOR DE FIM
DE FUNCIONAMENTO

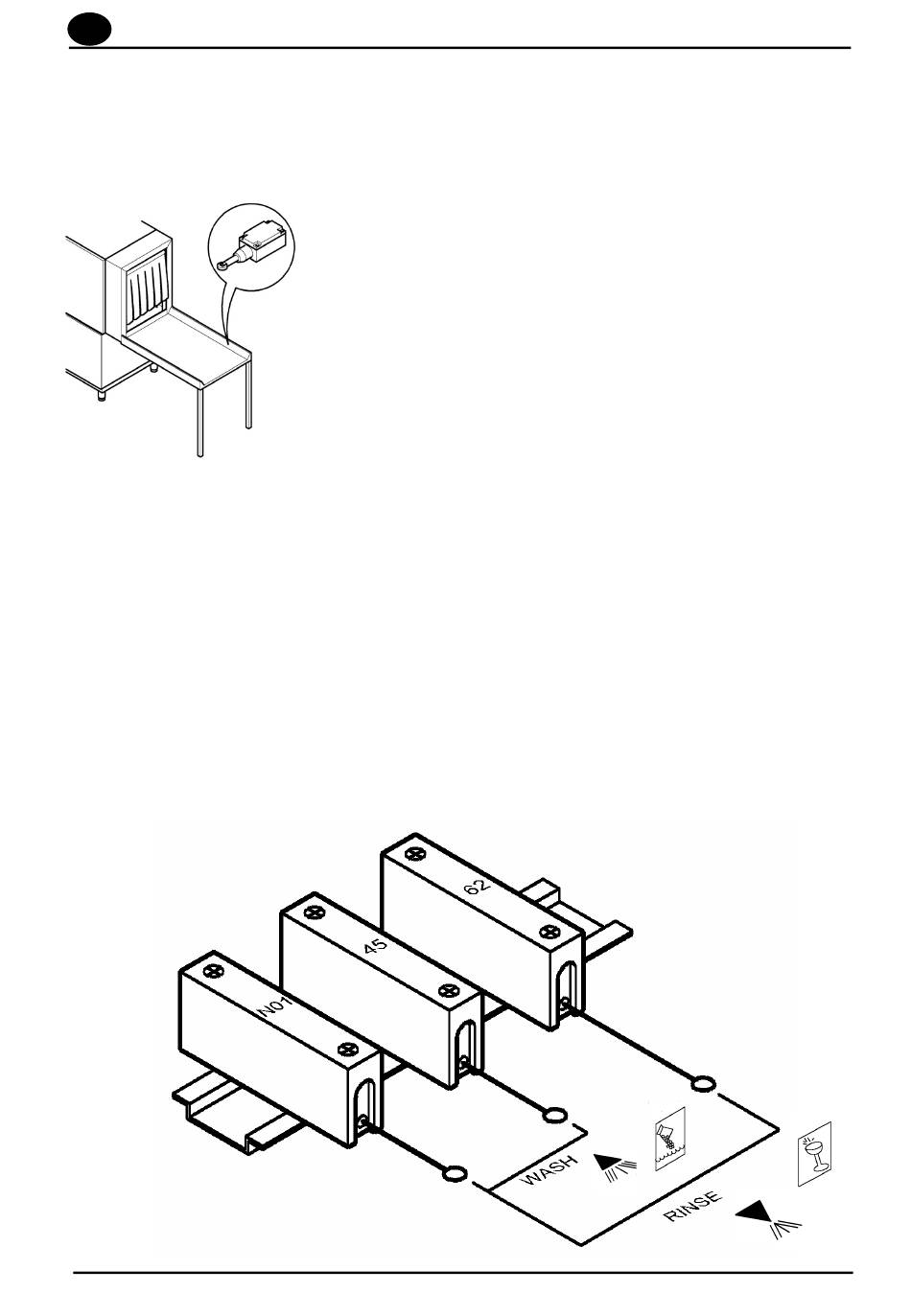

Instalar o interruptor de fim-de-curso (existente no painel lateral da
máquina) no plano de saída.
2.8 INSTALAÇÃO DOS DOSEADORES AUTOMÁTICOS
a) Instalação do doseador de abrilhantador (produto
tensioactivo).
Ligue o doseador do abrilhantador (produto tensioactivo) à
conduta de alimentação da caldeira .
Efectue a conexão eléctrica utilizando os bornes predispostos.
borne 62 recebe tensão 230 V durante o enxaguadura
.
b) Instalação de doseadores de detergente
Montar o bico para a introdução do detergente no furo existente na
câmara de lavagem
Efectue a conexão eléctrica utilizando os bornes predispostos.
borne 45 recebe tensão 230 V quando funciona a bomba de
lavagem
:
