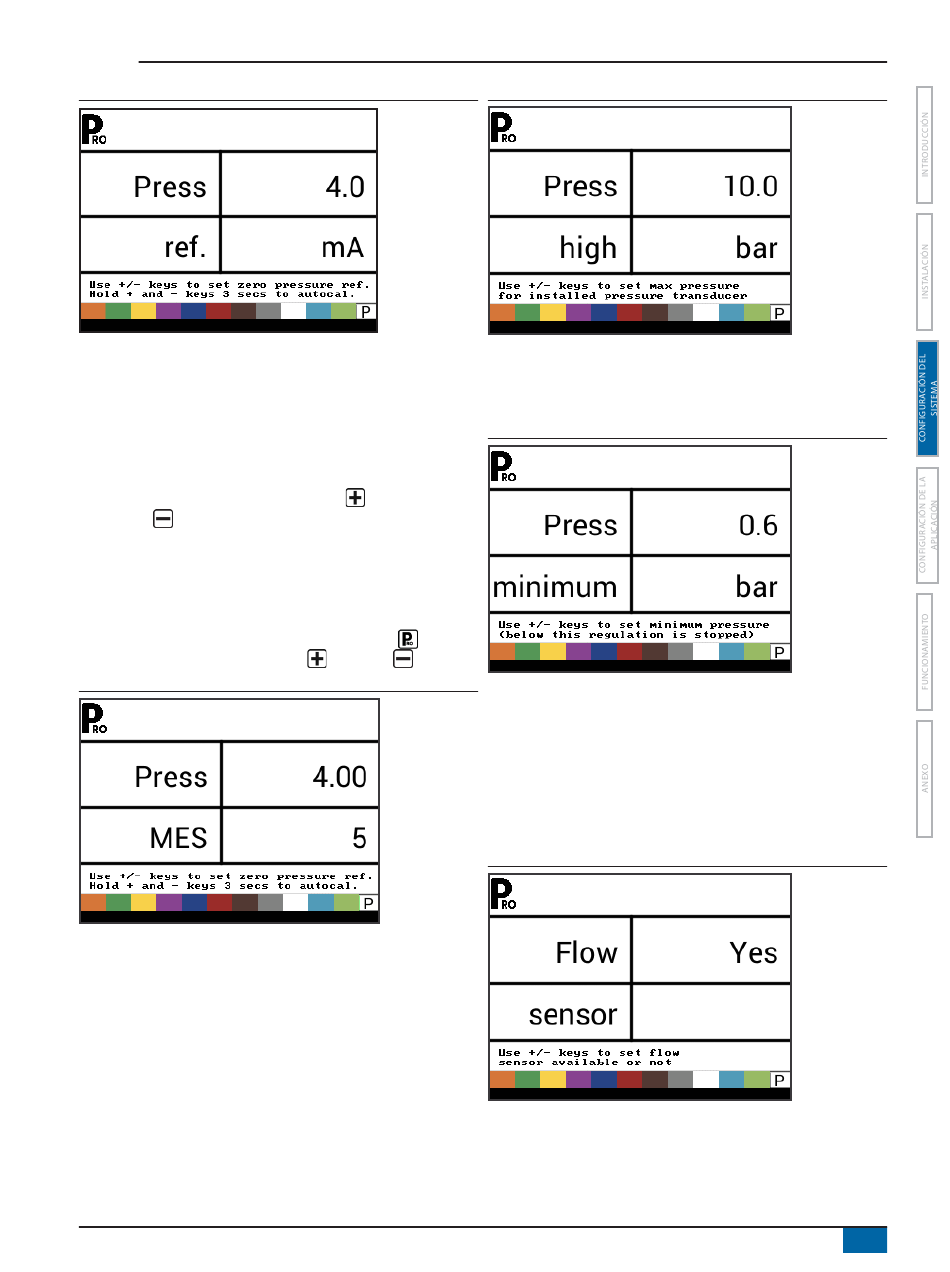

Figura 3-8: Sensor de presión, presión cero
Calibración automática
Asegúrese de que la bomba del pulverizador esté apagada y que
no haya ninguna presión en el sistema (libere la presión retenida
por las válvulas de control de brazo y las válvulas de retención de
boquilla).
En algunos casos, puede convenir quitar el sensor del sistema de
tuberías para completar la calibración.
1. Pulse y mantenga pulsado el botón MÁS
MENOS
a la vez durante 3 segundos para iniciar el modo
de Calibración automática.
La parte inferior izquierda de la pantalla contará del 1 al 10
durante la calibración.
Una vez que la pantalla termine de contar, debería mostrar un
número cercano a 4,0 (+/- 0,2).
2. Para aceptar el valor, pulse el botón PROGRAMA
editar el valor, pulse el botón MÁS
Figura 3-9: Calibración automática de referencia de presión cero
Clasificación de presión máxima
Este paso solo está disponible con la opción "Sensor de presión
instalado" configurada en "Sí".
La clasificación de presión máxima permite establecer el valor
máximo del sensor de presión en el sistema. Este número se
puede encontrar estampado en el propio sensor de presión.
NOTA: no cambie el valor a "0" incluso si no hay un sensor de
presión instalado. La presión máxima no puede ser inferior
a la presión mínima. La presión mínima por defecto es de
0,6 bares (10 psi). Por debajo de este valor se detiene la
regulación.
Sistema de control de pulverizador 845
Figura 3-10: Clasificación de presión máxima
Presión mínima
Por debajo del valor de Presión Mínima, la regulación se detiene,
excepto cuando se usa la pulverización en hilera (GLM o LKM).
Figura 3-11: Presión mínima
y el botón
. Para
o MENOS
.
Caudalímetro instalado
Seleccione si hay un caudalímetro instalado.
Si no hay sensor de presión instalado, este paso se establece
automáticamente en "Sí" y no se puede cambiar.
Si se selecciona la pulverización en hilera en Unidades (GLM o
LKM), esta configuración siempre se establecerá en "Sí" y no se
podrá cambiar.
Figura 3-12: Caudalímetro instalado
Calibración del caudalímetro
Este paso solo está disponible si la opción "Caudalímetro
instalado" está configurada en "Sí". La calibración del caudalímetro
determina los pulsos del caudalímetro en función de un volumen
conocido de fluido.
11
98-05349-EN R0
