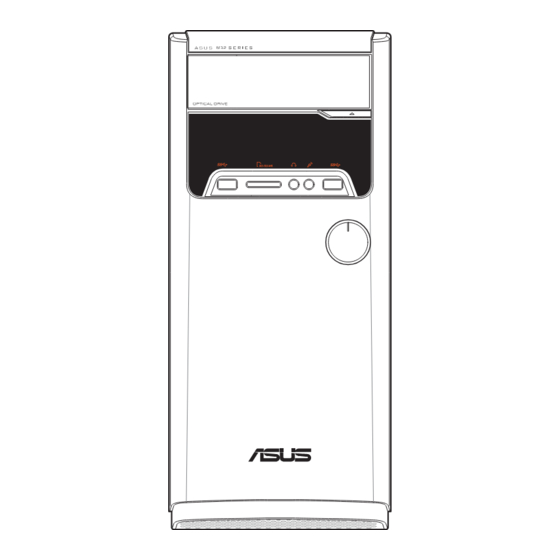

Equipo de sobremesa M32BC/M52BC Manual de usuario M32BC M52BC...
Página 2
La garantía y los servicios de reparación vinculados al producto no serán de aplicación si: (1) el producto ha sido reparado, modificado o alterado, a excepción de que tal reparación, modificación o alteración haya sido autorizada por escrito por ASUS; o (2) no sea posible determinar el número de serie del producto o aquél no se encuentre presente.
Índice Avisos ..............................5 Información de seguridad ......................9 Convenciones a las que se atiene esta guía .................10 Más información ..........................10 Contenido del paquete ........................11 Capítulo 1 Primeros pasos ¡Bienvenido! ............................13 Familiarícese con el equipo ......................13 Instalación del equipo ........................19 Encendido/apagado del equipo ....................21 Capítulo 2 Conexión de dispositivos al equipo...
Índice Activar el modo de suspensión del equipo de sobremesa ..........61 Introducir la configuración de la BIOS ..................62 Recuperación del sistema ......................63 Información de contacto con ASUS Información de contacto con ASUS ..................66...
En cumplimiento del marco reglamentario REACH (Registro, evaluación, autorización y restricción de productos químicos), hemos publicado las sustancias químicas que contienen nuestros productos a través del sitio web ASUS REACH, al que es posible acceder a través de la dirección http://csr.asus.com/english/REACH.htm.
Avertissement relatif aux batteries Lithium-Ion MISE EN GARDE: Danger d’explosion si la pile n’est pas remplacée correctement. Remplacer uniquement avec une pile de type semblable ou équivalent, recommandée par le fabricant. Mettez au rebut les batteries usagées conformément aux instructions du fabricant. IC: Declaración de cumplimiento de las regulaciones canadienses Cumple con las especificaciones de la Clase B de la normativa canadiense ICES-003.
VCCI: Declaración de compatibilidad para Japón Declaración de VCCI Clase B Este es un producto de Clase B basado en el estándar del consejo VCCI. Si se utiliza cerca de un receptor de radio o televisión, puede provocar interferencias de radio. Instale y utilice el equipo conforme al manual de instrucciones.
Página 8
Todos los productos ASUS que ostentan el logotipo del programa ENERGY STAR satisfacen los requisitos de la norma ENERGY STAR y se entregan con la función de administración de energía habilitada de forma predeterminada.
Información de seguridad Desconecte el cable de alimentación AC y todos los periféricos conectados antes de limpiar el equipo. Limpie el equipo de sobremesa empleando una esponja de celulosa limpia o una gamuza humedecida en una solución de detergente suave y algunas gotas de agua templada; elimine después la humedad restante con un paño seco.
Sitios web de ASUS El sitio web de ASUS contiene la información más reciente acerca de los productos de hardware y software ASUS. Visite el sitio web de ASUS: www.asus.com. Sitio web de asistencia técnica local de ASUS Si desea obtener información de contacto acerca de su ingeniero de asistencia técnica local,...
Contenido del paquete Equipo de sobremesa ASUS Teclado x 1 Ratón x 1 Cable de alimentación x 1 Guía de instalación x 1 Tarjeta de garantía x 1 DVD/SDVD/RDVD x1 Antena dipolo x1 (opcional) / Antena x1 (opcional) (opcional) • Si alguno de los artículos anteriores falta o se encuentra dañado, póngase en contacto con su distribuidor.
útil entorno. Todas estas características se concentran en el interior de una atractiva, futurista y elegante carcasa. Lea la Tarjeta de garantía de ASUS antes de comenzar a instalar su nuevo equipo de sobremesa ASUS.
Puerto de auriculares. Este puerto permite conectar unos auriculares o un juego de altavoces. Compatible con el Asistente para audio de ASUS. Puerto de micrófono. Este puerto permite conectar un micrófono. Botón de encendido. Presione este botón para encender el equipo.
Página 15
ProTM (MS-Pro) / tarjeta de format xD. Puerto de auriculares. Este puerto permite conectar unos auriculares o un juego de altavoces. Compatible con el Asistente para audio de ASUS. Puerto de micrófono. Este puerto permite conectar un micrófono. ASUS M32BC/M52BC...
Panel posterior Conector de alimentación. Conecte el cable de alimentación a este conector. VALORES NOMINALES: 110-120/220-240Vac, 6.0/3.0A, 60/50Hz. Interruptor de encendido. Presione este interruptor para encender/apagar la fuente de alimentación del equipo. Puertos USB 2.0. Estos puertos de Bus serie universal 2.0 (USB 2.0) ason compatibles con dispositivos USB 2.0 como por ejemplo: ratones, impresoras, escáneres, cámaras y PDAs, entre otros.
Página 17
Indicador LED de actividad/enlace Indicador LED de velocidad (VELOCIDAD) ENLACE) Estado Descripción Estado Descripción Apagado Sin enlace Apagado Conexión de 10 Mbps NARANJA Con enlace NARANJA Conexión de 100 Mbps INTERMITENTE Transmisión de VERDE Conexión de 1 Gbps datos Puerto LAN ASUS M32BC/M52BC...
Página 18
Tarjeta gráfica ASUS (disponible sólo en determinados model). Los puertos de salida de pantalla de la tarjeta gráfica ASUS (opcional) podrían variar en función del modelo. Tarjeta ASUS WLAN (disponible sólo en determinados model). Esta tarjeta WLAN opcional permite al equipo conectarse a una red inalámbrica.
Conecte el monitor al puerto de salida de pantalla de la tarjeta de gráficos discretos ASUS. Para conectar un monitor externo a través de la tarjeta gráfica ASUS: Conecte un monitor a uno de los puertos de salida de pantalla de la tarjeta gráfica ASUS. Conecte el monitor a una fuente de alimentación.
Conexión de un teclado USB y un ratón USB Conecte un teclado USB y un ratón USB a los puertos USB situados en el panel posterior del equipo. Conecte el teclado USB y el ratón USB a los puertos USB 2.0. Conexión del cable de alimentación Conecte un extremo del cable de alimentación al conector de alimentación situado en el panel posterior del equipo y el otro extremo a una fuente de alimentación.
Botón de encendido M32BC M52BC Espere mientras el sistema se carga automáticamente. Para obtener detalles acerca del apagado de su PC de sobremesa, consulte el Manual del usuario de Windows 8.1, que puede encontrar en este manual. ® ASUS M32BC/M52BC...
Este equipo de sobremesa cuenta con puertos USB 2.0/1.1 y USB 3.0 tanto en el panel frontal como en el posterior. Los puertos USB permiten conectar dispositivos USB como, por ejemplo, dispositivos de almacenamiento. Para conectar un dispositivo de almacenamiento USB: • Inserte el dispositivo de almacenamiento USB en el equipo. Panel frontal M32BC M52BC Panel posterior ASUS M32BC/M52BC...
Los puertos de E/S de audio situados en el panel posterior permiten conectar sistemas de altavoces estéreo de 2.1, 4.1, 5.1 y 7.1 canales. Conexión de unos auriculares y un micrófono M32BC Capítulo 2: Conexión de dispositivos al equipo...
Página 25
M52BC Conexión de un sistema de altavoces de 2.1 canales ENTRADAS DE AUDIO ASUS M32BC/M52BC...
Conexión de un sistema de altavoces de 4.1 canales ENTRADAS DE ENTRADAS DE AUDIO AUDIO Frontal Posterior Conexión de un sistema de altavoces de 5.1 canales ENTRADAS DE ENTRADAS DE ENTRADAS DE AUDIO AUDIO AUDIO Posterior Altavoz central/ Frontal subwoofer Capítulo 2: Conexión de dispositivos al equipo...
Conexión de un sistema de altavoces de 7.1 canales Posterior Frontal ENTRADAS DE ENTRADAS DE AUDIO AUDIO Altavoz central/ Lateral subwoofer ASUS M32BC/M52BC...
Consulte el apartado Instalación del equipo en el Capítulo 1 si desea obtener más información acerca de la conexión de un monitor al equipo. M32BC M52BC Algunas tarjetas gráficas sólo presentan información a través de la pantalla configurada como principal durante la etapa POST.
Página 29
1 o en el monitor 2. Haga clic en Apply (Aplicar) o en OK (Aceptar). A continuación, haga clic en Keep Changes (Conservar cambios) en el mensaje de confirmación. ASUS M32BC/M52BC...
Conexión de un televisor HDTV El equipo admite la conexión de un televisor de alta definición (HDTV) al puerto HDMI. • Es preciso usar un cable HDMI para conectar un televisor HDTV al equipo. El cable HDMI debe adquirirse por separado. • A fin de garantizar la máxima calidad de imagen, asegúrese de que la longitud del cable HDMI sea inferior a 15 metros. M32BC M52BC Capítulo 2: Conexión de dispositivos al equipo...
• Use el PC de sobremesa en una zona bien iluminada; manténgalo alejado de fuentes de resplandor, como ventanas o lugares expuestos a la incidencia directa de la luz solar. • Lleve a cabo breves descansos periódicos durante el uso del PC de sobremesa. ASUS M32BC/M52BC...
Uso del lector de tarjetas de memoria Las cámaras digitales y otros dispositivos de captura de imágenes usan tarjetas de memoria para almacenar imágenes digitales o archivos multimedia en ellas. El lector de tarjetas incorporado en el panel frontal del sistema permite leer y escribir datos en tarjetas de memoria de diferentes tipos.
® secundario en la miniatura de la pantalla Inicio. En el menú emergente, haga clic en File Explorer (Explorador de archivos) para abrir la pantalla Computer (Equipo). Extraiga el disco de la bandeja de disco. ASUS M32BC/M52BC...
• Póngase en contacto con su proveedor de servicios de Internet (ISP) si desea obtener información o asistencia acerca de la configuración de la conexión a Internet. • Para obtener más información, consulte los apartados Configurar una conexión de red de IP/PPPoE dinámicos o Configurar una conexión de red de IP estática. ASUS M32BC/M52BC...
Conexión a través de una red de área local (LAN) Para establecer una conexión a través de una red LAN: Conecte un extremo de un cable RJ-45 al puerto LAN (RJ-45) situado en el panel posterior del equipo y el otro extremo a la red LAN. Cable RJ-45 RJ-45 cable Encienda el equipo.
Página 37
Adapter settings (Cambiar la configuración del adaptador). Haga clic con el botón secundario en su LAN y seleccione Properties (Propiedades). Haga clic en Internet Protocol Version 4(TCP/IPv4) (Protocolo de Internet versión 4(TCP/IPv4)) y haga clic en Properties (Propiedades). ASUS M32BC/M52BC...
Página 38
Haga clic en Obtain an IP address automatically (Obtener una dirección IP automáticamente) y haga clic en OK (Aceptar). Realice los pasos siguientes si está utilizando una conexión PPPoE. Vuelva al Network and Sharing Center (Centro de redes y recursos compartidos) y haga clic en Set up a new connection or network (Configurar una nueva conexión o red).
Página 39
Introduzca la dirección IP, la máscara de subred y la puerta de enlace de su proveedor de servicios. Si es necesario, introduzca la dirección principal y la dirección alternativa de su servidor DNS preferido. Cuando haya finalizado, haga clic en OK (Aceptar). ASUS M32BC/M52BC...
Para establecer una conexión inalámbrica, es necesario conectarse a un punto de acceso (PA) inalámbrico. Wireless AP Modem • Para aumentar el alcance y la sensibilidad de la señal de radio inalámbrica, conecte las antenas externas a los conectores de antena de la tarjeta ASUS WLAN. • Coloque las antenas en la parte superior del equipo para conseguir el máximo rendimiento inalámbrico. • Las antenas externas son opcionales. Capítulo 4 : Conexión a Internet...
No puedo conectarme a una red inalámbrica empleando la tarjeta WLAN ASUS (disponible sólo en determinados modelos). • Asegúrese de haber introducido la clave de seguridad de red correcta para la red inalámbrica a la que desee conectarse. • Conecte las antenas externas (opcional) a los conectores de antena de la tarjeta WLAN de ASUS y coloque dichas antenas en la parte superior del chasis del equipo para obtener el mejor rendimiento inalámbrico. ASUS M32BC/M52BC...
Página 42
Las teclas de dirección del teclado numérico no funcionan. Compruebe si el indicador LED Number Lock (Bloq Num) está apagado. Si el indicador LED Number Lock (Bloq Num) está encendido, las teclas del teclado numérico sólo permitirán introducir números. Pulse la tecla Number Lock (Bloq Num) para apagar el indicador LED si desea usar las teclas de dirección del teclado numérico.
Página 43
Inicie el Modo de escritorio desde la pantalla de inicio. b) Haga clic con el botón secundario en cualquier punto de la pantalla Modo de escritorio. Cuando aparezca el menú emergente, haga clic en Personalize (Personalizar)> Display (Pantalla) > Change display settings (Cambiar la configuración de pantalla). ASUS M32BC/M52BC...
Página 44
Los altavoces no reproducen sonido. • Asegúrese de conectar los altavoces al puerto de salida de línea (de color lima) situado en el panel frontal o el panel posterior. • Compruebe que los altavoces se encuentren conectados a una fuente de alimentación eléctrica y encendidos. • Ajuste el volumen de los altavoces. • Asegúrese de no haber desactivado el sonido del sistema. • S i lo ha hecho, el icono de volumen presentará este aspecto: . Para habilitar el sonido del sistema, haga clic en en el área de notificación de Windows y, a continuación, haga clic en •...
Página 45
El cable de alimentación del correctamente. equipo no está conectado correctamente. • U se otro cable de alimentación compatible. Existe un problema Para solicitar ayuda, póngase en contacto relacionado con la fuente de con el Centro de servicio técnico de alimentación (PSU). ASUS. ASUS M32BC/M52BC...
Página 46
LAN. con un centro de asistencia técnica autorizado por ASUS. El equipo no está conectado Asegúrese de que el equipo se encuentre No se puede correctamente a un router...
Página 47
El equipo ha sufrido el reparar el equipo. ataque de un virus. • V uelva a instalar el sistema operativo. • E nvíe el disco duro dañado a un Centro de asistencia técnica autorizado por ASUS y solicite su El disco duro ha sufrido un reparación. error. • S ustituya el disco duro por otro nuevo.
Página 48
Si el problema persiste, consulte la tarjeta de garantía del PC de sobremesa y póngase en contacto con un Centro de asistencia técnica autorizado por ASUS. Visite el sitio web de soporte de ASUS a través de la dirección http://support.asus.com/ si desea obtener información acerca de los centros de asistencia técnica.
Cuando su equipo de sobremesa acceda al sistema operativo, es posible que aparezca la pantalla de bloqueo de Windows 8.1. Para continuar, pulse sobre la pantalla de bloqueo o pulse cualquier ® tecla en el teclado de su equipo de sobremesa. Equipo de sobremesa ASUS...
Uso de la interfaz de usuario estilo Windows ® La interfaz de usuario (IU) Windows es la presentación en pantalla tipo mosaico utilizada en ® Windows 8.1. Incluye las siguientes funciones: ® Pantalla de inicio La pantalla de Inicio aparece una vez que ha iniciado sesión con éxito en su cuenta de usuario. Permite organizar todos los programas y aplicaciones que necesita en un solo lugar.
Las funciones de estos puntos de acceso se pueden activar por medio del panel táctil. Puntos de acceso en una aplicación iniciada Puntos de acceso en la pantalla de Inicio Visite la página siguiente para consultar las funciones de los puntos de acceso. Equipo de sobremesa ASUS...
Punto de acceso Acción Esquina superior izquierda Desplace el puntero del ratón y haga clic en la miniatura de la aplicación reciente para volver a ella. Si inició más de una aplicación, desplácese hacia abajo para ver todas las aplicaciones iniciadas. Esquina inferior izquierda Desde la pantalla de una aplicación en ejecución: Sitúe el puntero del ratón sobre la esquina inferior...
• Arrastre y suelte la aplicación en la parte inferior de la pantalla para cerrarla. • Desde la pantalla de la aplicación iniciada, pulse <Alt> + <F4>. Equipo de sobremesa ASUS...
Acceso a Todas las aplicaciones En la pantalla All Apps (Todas las aplicaciones), puede configurar los ajustes de las aplicaciones o anclarlas a la pantalla Inicio o a la barra de tareas del modo de escritorio. Iniciar la pantalla Todas las aplicaciones •...
Utilice el teclado o el ratón de su equipo de sobremesa para iniciar la Barra de accesos. • Desplace el puntero de su ratón a la esquina superior derecha o izquierda de la pantalla. • Pulse + <C>. Equipo de sobremesa ASUS...
Dentro de la Charms bar (Barra de botones de acceso) Search (Buscar) Esta herramienta le permite buscar archivos, aplicaciones o programas en su equipo de sobremesa. Share (Compartir) Esta herramienta le permite compartir aplicaciones a través de redes sociales o correo electrónico. Start (Inicio) Esta herramienta le permite regresar a la pantalla de Inicio.
Con el teclado • Inicie una aplicación y, a continuación, presione + < . > + la tecla izquierda o derecha para colocar la primera aplicación en el lado izquierdo o derecho del panel de visualización. Equipo de sobremesa ASUS...
Otros accesos directos del teclado Al utilizar el teclado, también puede utilizar los siguientes métodos abreviados que le ayudarán a iniciar aplicaciones y navegar por Windows 8.1. ® Cambia de la pantalla Inicio a la última aplicación en ejecución y viceversa. Inicia el escritorio.
(4) segundos, hasta que se apague el equipo. Activar el modo de suspensión del equipo de sobremesa Para activar el modo de suspensión en el equipo de sobremesa, pulse el botón Power (Alimentación) una vez. Equipo de sobremesa ASUS...
Introducir la configuración de la BIOS La BIOS (Sistema básico de entrada y salida) almacena la configuración hardware del sistema que se necesita para el inicio del sistema. En circunstancias normales, la configuración predeterminada de la BIOS se aplica a la mayoría de las condiciones para garantizar un rendimiento óptimo.
Para obtener más información, consulte Iniciar la pantalla All Apps (Todas las aplicaciones) en Trabajar con aplicaciones estilo Windows ® En la opción Sistema y seguridad del Panel de control, haga clic en Find and fix problems (Buscar y corregir problemas). Equipo de sobremesa ASUS...
Página 64
Haga clic en Recovery (Recuperación) > Create a recovery drive (Crear una unidad de recuperación). Haga clic en Copy the recovery partition from the PC to the recovery drive (Copiar la partición de recuperación del PC en la unidad de recuperación) y, a continuación, haga clic en Next (Siguiente).
Desplácese hacia abajo para ver la opción Remove everything and reinstall Windows (Eliminar todo y reinstalar Windows). En esta opción, haga clic en Get Started (Comenzar). Siga las instrucciones que aparezcan en la pantalla para completar el proceso de reinstalación y reinicio. Equipo de sobremesa ASUS...
Dirección web usa.asus.com Asistencia técnica General (tel) +1-812-282-2787 Asistencia (fax) +1-812-284-0883 Contacto en línea support.asus.com ASUS COMPUTER GmbH (Alemania y Austria) Domicilio de la compañía Harkort Str. 21-23, D-40880 Ratingen, Germany Asistencia (fax) +49-2102-959931 Dirección web asus.com/de Contacto en línea eu-rma.asus.de/sales Asistencia técnica...
