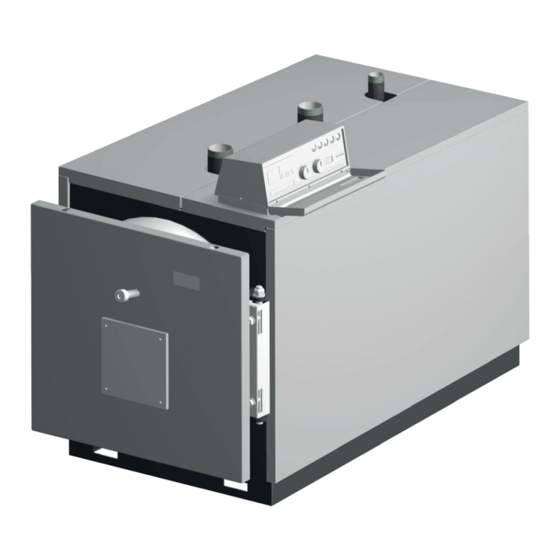

- Página 1 PREXTHERM RSW 92÷600 caldera de chapa de acero, alto rendimiento para combustibles líquidos o gaseosos Caldera homologada como baja temperatura según directiva 92/42 CEE Tª mínima de retorno >50 ºC INSTRUCCIONES PARA EL USO, LA INSTALACIÓN Y EL MONTAJE...
- Página 2 PREXTHERM RSW A73019280...
- Página 3 PREXTHERM RSW A73019280...
-
Página 4: Tabla De Contenido
PREXTHERM RSW ÍNDICE 1. PRESENTACIÓN ............................... 5 2. ADVERTENCIAS GENERALES ..........................5 3. CERTIFICACIÓN ................................ 5 4. CARACTERÍSTICAS TÉCNICAS, DE FABRICACIÓN Y MEDIDAS ............... 5 4.1 Descripción del aparato ............................5 4.2 Principio de funcionamiento ..........................6 4.3 Datos técnicos - Medidas - Conexiones hidráulicas .................... 6 4.4 Identificación ................................. -
Página 5: Presentación
PREXTHERM RSW 1. PRESENTACIÓN Estimado cliente, Le damos las gracias por haber elegido una caldera PREXTHERM RSW. Este manual se ha elaborado para informarle, con advertencias y consejos, sobre la instalación, uso correcto y mantenimiento de la caldera. Le rogamos que lo lea atentamente y lo guarde para consultas posteriores. Por su propio interés le invitamos a seguir y observar atentamente las instrucciones que se dan en el presente manual para poder disfrutar plenamente de este producto de alta calidad. -
Página 6: Principio De Funcionamiento
PREXTHERM RSW - la elección de los materiales usados, para una larga duración de la caldera. Las calderas son de combustión presurizada, con 2 pasos de humos, de tipo cilíndrico horizontal con inversión de llama en el hogar, completamente rodeado por el agua que lo enfría, la llama producida por el quemador se invierte periféricamente hacia la parte anterior, donde los humos entran en el haz tubular en los que se insertan los turbohélices que crean turbulencias que aumentan el intercambio térmico por convección. -
Página 7: Identificación
PREXTHERM RSW Leyenda (Fig. 2) Cuadro de mandos T2 Retorno calefacción Placa portaquemador T3 Conexión vaso de expansión Puerta de limpieza de la cámara de humos T4 Vaciado caldera Mirilla control llama T5 Salida de humos T1 Ida calefacción T6 Conexión quemador 4.4 Identificación La caldera se puede identificar mediante (Fig. -
Página 8: Evacuación De Los Productos De Combustión (Fig. 6)
PREXTHERM RSW La línea de suministro del combustible y el eventual depósito se hayan realizado de acuerdo con las normas vigentes. El/los vaso/s de expansión aseguran la total absorción de la dilatación del fluido contenido en la instalación. El caudal, la presión estática y la dirección del flujo de las bombas de circulación sean adecuados. La instalación esté... -
Página 9: Tuberías De Llenado/Vaciado Instalación
PREXTHERM RSW 5.5.3 Tuberías de llenado/vaciado instalación Para el llenado y el vaciado de la caldera se puede conectar un grifo a la conexión T4 que está en la parte posterior (véase diseño MEDIDAS Fig. 2). 5.5.4 Tuberías vaso de expansión y válvula de seguridad Las calderas PREXTHERM RSW son aptas para funcionar con circulación de agua forzada con vaso de expansión tanto abierto como cerrado. -
Página 10: Montaje Del Quemador (Fig. 9)
PREXTHERM RSW 5.7 Montaje del quemador (Fig. 9) El montaje del quemador a la puerta de la caldera, debe garantizar una perfecta estanquidad a los productos de la combustión. Instalado el quemador sobre la caldera, el espacio entre la tobera del quemador y el material refractario de la puerta debe rellenarse con las arandelas de fibra ceramica (A) suministradas. -
Página 11: Vista Frontal Del Panel (Fig. 11)
PREXTHERM RSW 6.1.1 Vista frontal del panel (Fig. 11) Leyenda 1 Interruptor encendido bomba instalación 8 Piloto led 1ª etapa quemador 2 Interruptor encendido quemador 9 Piloto led 2ª etapa quemador 3 Interruptor encendido caldera 10 Piloto led bloque quemador 4 Pulsador Test 11 Piloto led presostato de seguridad 5 Pulsador restablecimiento presostato de seguridad... -
Página 12: Esquema Eléctrico Para Quemador Y Bomba Monofásica
PREXTHERM RSW 6.1.3 Esquema eléctrico para quemador y bomba monofásica Esquema eléctrico A73019280... - Página 13 PREXTHERM RSW Esquema de conexionado A73019280...
- Página 14 PREXTHERM RSW Regletas A73019280...
-
Página 15: Panel De Control Ebm (Efficient Boiler Management) (Fig. 12)
PREXTHERM RSW Leyenda símbolos/componentes esquema eléctrico 6.2 Panel de control EBM (Efficient Boiler Management) (Fig. 12) 6.2.1 Panel (Fig. 12) El panel de control EBM suministrado de serie con la caldera, permite entre otras realizar las siguientes funciones: - Selección del idioma de uso - Selección del modo de funcionamiento: calefacción, funcionamiento económico y programación horaria, y vacaciones. -
Página 16: Esquemas Eléctricos
PREXTHERM RSW 6.2.2 Esquemas eléctricos Esquema eléctrico A73019280... - Página 17 PREXTHERM RSW Esquema de conexionado de la unidad base de control (parte1) A73019280...
- Página 18 PREXTHERM RSW Esquema de conexionado de la unidad base de control (parte2) A73019280...
- Página 19 PREXTHERM RSW Esquema de bornas de conexión del panel Esquema de bornas de conexión de la unidad base de control A73019280...
- Página 20 PREXTHERM RSW Leyenda símbolos/componentes esquema eléctrico A73019280...
-
Página 21: Grupos Térmicos - Esquemas Eléctricos
PREXTHERM RSW 6.3 Grupos térmicos – esquemas eléctricos. Los quemadores Lamborghini que corresponden a cada modelo de caldera, y según el combustible que vaya a ser usado se recogen en la siguiente tabla. GRUPOS TÉRMICOS ( PREXTHERM RSW + QUEMADOR ) ECO 15/2 ECO 15/2 ECO 15/2... - Página 22 PREXTHERM RSW ESQUEMA DE CONEXIONES ELÉCTRICAS TERMINAL DE CONEXIÓN PREXTERM RSW 300 CON ECO 40/2 FUNCIONAMIENTO A MODULACION CONTINUA FUNCIONAMIENTO A 2 ETAPAS. 300 CON LMB G 600 CONEXIÓN ELÉCTRICA CALDERA PREXTHERM RSW CONEXIÓN ELÉCTRICA CALDERA PREXTHERM RSW 350 CON LMB G 600 399 CON LMB G 600 525 CON LMB G 1000 600 CON LMB G 1000...
- Página 23 PREXTHERM RSW 6.3.2 Esquemas eléctricos para Panel de control EBM (Efficient Boiler Management) FUNCIONAMIENTO 2 ETAPAS CON CENTRALITA RVS ESQUEMA DE CONEXIONES ELÉCTRICAS CALDERA PREXTHERM RSW 92 CON ECO 15/2 107 CON ECO 15/2 152 CON ECO 15/2 190 CON ECO 22/2 240 CON ECO 30/2 300 CON ECO 40/2 SEÑAL ALARMA...
- Página 24 PREXTHERM RSW FUNCIONAMIENTO 2 ETAPAS CON CENTRALITA RVS ESQUEMA DE CONEXIONES ELÉCTRICAS PREXTHERM RSW 107 CON EM 18/2 152 CON EN 18/2 T1 N CONECTOR C SEÑAL ALARMA TERMOSTATO SEGURIDAD 230Vac Máx 3A ALIMENTACIÓN PANEL 230Vac REGLETA RVS REGLETA CALDERA FUNCIONAMIENTO 2 ETAPAS CON CENTRALITA RVS ESQUEMA DE CONEXIONES ELÉCTRICAS CALDERA PREXTHERM RSW...
- Página 25 PREXTHERM RSW CONECTOR C FUNCIONAMIENTO 2 ETAPAS CON CENTRALITA RVS ESQUEMA DE CONEXIONES ELÉCTRICAS PREXTHERM RSW 240 CON EM 40/2 T2 S3 B4 SEÑAL ALARMA TERMOSTATO SEGURIDAD 230Vac Máx 3A ALIMENTACIÓN PANEL 230Vac REGLETA RVS REGLETA CALDERA FUNCIONAMIENTO A MODULACIÓN CONTINUA CON CENTRALITA RVS CONEXIÓN ELÉCTRICA CALDERA PREXTHERM RSW 300 CON LMB G 600 350 CON LMB G 600...
-
Página 26: Notas Sobre Las Conexiones
PREXTHERM RSW 6.4 Notas sobre las conexiones El cable de alimentación del panel de tipo FG7 RN-F 3G1,5 de serie ya está conectado a la caja de conexiones. En caso de sustitución usar un cable adecuado de acuerdo con las normativas vigentes. La alimentación del quemador procede directamente de la caja de conexiones si se trata del tipo monofásico y con intensidad máxima de 3 A. -
Página 27: Primer Encendido
PREXTHERM RSW 8.2 Primer encendido Después de la salida positiva de las comprobaciones que se indican en el párrafo anterior, se podrá proceder al primer encendido del quemador que deberá ser realizada por un técnico en servicio y reconocido por la empresa fabricante del quemador. -
Página 28: Limpieza De La Caldera (Fig. 14)
PREXTHERM RSW Después de la limpiar el circuito de humos es conveniente pasar un paño empapado con una solución disuelta de sosa cáustica. Después de haber dejado secar, repasar todas las superficies con un paño empapado en aceite. Se recomienda colocar dentro del hogar sustancias higroscópicas (cal viva, silicogel en pequeños contenedores) y cerrar herméticamente de manera que no entre aire. -
Página 29: Verificación Del Funcionamiento Del Quemador
PREXTHERM RSW 9.6 Verificación del funcionamiento del quemador - Consultar el manual de instrucciones del quemador. - Seguir todas las reglas de las normas locales en materia de mantenimiento del quemador. 9.7 Posibles averías y soluciones Damos a continuación una lista con las indicaciones de las principales averías y anomalías que se pueden producir en la gestión de la caldera, especificándoselas posibles causas y sus soluciones ANOMALÍAS EL GENERADOR SE ENSUCIA FÁCILMENTE... - Página 30 PREXTHERM RSW Fig. 1 Fig. 2 Fig. 3 Fig. 4 A73019280...
- Página 31 PREXTHERM RSW Fig. 5 Fig. 6 Fig. 7 Fig. 9 Fig.10 Fig.8 A73019280...
- Página 32 PREXTHERM RSW Fig. 11 Fig. 11 Fig.12 A73019280...
- Página 33 PREXTHERM RSW Fig.13 Fig.14 A73019280...
