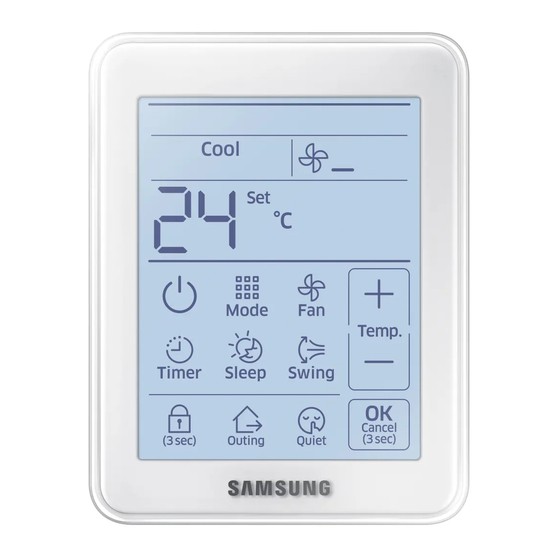

- Página 1 Control remoto con cable MWR-SH10N Aire Acondicionado Manual de instalación...
- Página 2 Contenido Preparación Precauciones de seguridad ....................3 Antes de la instalación .
-
Página 3: Precauciones De Seguridad
Este manual de instalación explica cómo instalar un control remoto alámbrico conectado a la unidad interior de su sistema de aire acondicionado Samsung. Por favor lea atentamente este manual antes de instalar el producto. (Consulte la instalación adecuada para cualquier instalación opcional). - Página 4 Precauciones de seguridad PRECAUCIÓN No instale el producto donde haya gas combustible. Puede provocar incendios y explosión. Asegúrese de que no le entre agua al control remoto alámbrico. Puede provocar descargas eléctricas o incendios. Instale el aire acondicionado lejos de la exposición directa al sol, a temperatura ambiente en el rango de 0 °C (32 °F) a 39 °C (102 °F).
-
Página 5: Antes De La Instalación
Antes de la instalación Accesorios opcionales Control remoto Manual del Manual del instalación Tornillo M4X16 (4) alámbrico (1) usuario (1) El control remoto alámbrico debe ser instalado por un instalador experto. Antes de instalar el control remoto alámbrico, revise y confirme que la alimentación esté desconectada. PRECAUCIÓN Instale los cables del control remoto alámbrico según la normativa de cableado y permita que este pase por el área interna de la pared para mantenerlo alejado de los demás. -
Página 6: Instalación Del Control Remoto Alámbrico
Instalación del control remoto alámbrico Instalación del control remoto alámbrico 1. Inserte un destornillador de cabeza plana pequeño en la ranura cuadrada en la parte inferior de su control remoto alámbrico y luego levante la cubierta frontal para separarla de la tapa posterior. 2. - Página 7 3. Fije firmemente la tapa posterior del control remoto a la pared con más de dos tornillos y luego conecte los cables de comunicación y potencia [(F3,F4) o (3, 4)], asegurándose de que estos cables tengan una longitud razonable hacia la terminal en la parte posterior de la cubierta.
- Página 8 Instalación del control remoto alámbrico Dando seguimiento a su unidad interior desde el control remoto alámbrico Indica el seguimiento en progreso Muestra el número total de unidades interiores que se examinaron 1. El seguimiento a su control remoto alámbrico se iniciará automáticamente después de la instalación al encender el equipo.
- Página 9 Control individual usando su control remoto alámbrico Control individual significa que usted usa un control remoto para controlar una unidad interior. Unidad exterior COM1 (F1, F2) COM1 (F1, F2) Unidad Unidad Unidad interior interior interior COM2 (F3, F4) COM2 (F3, F4) COM2 (F3, F4) Control remoto con Control remoto con...
- Página 10 Instalación del control remoto alámbrico Control grupal con su control remoto alámbrico Control grupal significa que usted está usando un control remoto alámbrico para controlar dos o más unidades interiores al mismo tiempo. 1. Usando un control remoto alámbrico para controlar tres unidades interiores Unidad exterior COM1 (F1, F2) COM1 (F1, F2)
- Página 11 Usando un control remoto de dos terminales Un control remoto de dos terminales controla una unidad interior o a un grupo de unidades interiores con dos controles remotos. Unidad exterior COM1 (F1, F2) Unidad interior COM2 (F3, F4) Control remoto Control remoto alámbrico (Principal) alámbrico...
- Página 12 Instalación del control remoto alámbrico Inicialización de la comunicación de su control remoto alámbrico Si se disminuye el número de unidad interiores mientras está usando su control remoto para controlar una unidad interior o un grupo de unidades interiores, deberá inicializar la comunicación de su control remoto. Presione la esquina superior derecha (botón oculto) de la pantalla durante más de 7 segundos.
- Página 13 Errores que pueden aparecer en su control remoto alámbrico Los códigos de error del control remoto alámbrico y de las unidades interiores conectadas a su control remoto alámbrico se mostrarán en la pantalla LCD. Pantalla LCD Cuando se produce un error en las unidades interiores o exteriores (grupo de productos en la pantalla: A) - Se mostrará...
- Página 14 Instalación del control remoto alámbrico Códigos de error del control remoto alámbrico Pantalla Descripción Error de comunicación entre el control remoto alámbrico y las unidades interiores (Ocurre cuando la comunicación se pierde durante más de 3 minutos después de detectar la unidad interior y el control remoto alámbrico) No hay comunicación entre los controles remotos alámbricos Principal (Main) y Secundario (Sub) No hay comunicación entre el control remoto alámbrico y las unidades interiores...
-
Página 15: Modo De Servicio/Instalación Del Control Remoto Alámbrico
Modo de servicio/instalación del control remoto alámbrico Funciones adicionales de su control remoto alámbrico Valor de Sub menú ajuste Página Menú principal Mover menú Mover página 1. Si desea utilizar las diversas funciones adicionales para su mando a distancia cableado, pulse la esquina superior derecha (botón oculto) de la pantalla durante más de 3 segundos y suélte ella. - Página 16 Modo de servicio/instalación del control remoto alámbrico Funciones adicionales de su control remoto alámbrico Si después del ajuste se necesita inicializar la comunicación, el sistema se restablecerá automáticamente y la comunicación se inicializará. NOTA Valor de ajuste Menú Valor Descripción de la función Página Guardar dirección principal menú...
- Página 17 Valor de ajuste Menú Valor Descripción de la función Página Guardar dirección principal menú Valor predeterminado de fábrica Ajuste/ Uso del control de 0 - No usar, 1 - Usar Unidad interior Revisón de la temperatura de descarga Temperatura de descarga temperatura 8~18 °C Unidad interior...
- Página 18 Modo de servicio/instalación del control remoto alámbrico 4)* RMC(1): 0~F/RMC(2): 0 - F (dígitos hexadecimales) Cuando el RMC(1) se configura como F, el ajuste RMC(2) solo estará disponible hasta E. (RMC(1): Canal de grupo, RMC(2): Dirección de grupo) La dirección principal de la unidad interior se muestra e introduce en dígitos hexadecimales. Por favor consulte la tabla siguiente. NOTA Hexadecimal Decimal Hexadecimal Decimal...
- Página 19 6)* La configuración está disponible cuando solo hay 1 conexión de unidad interior y mientras la unidad interior no esté funcionando. 7)* Podrá ver el núm. 0 (no usar) o el núm. 1 (usar) mientras configura el modo principal de la unidad interior. Para ajustar el modo principal de la unidad interior, seleccione el núm.
