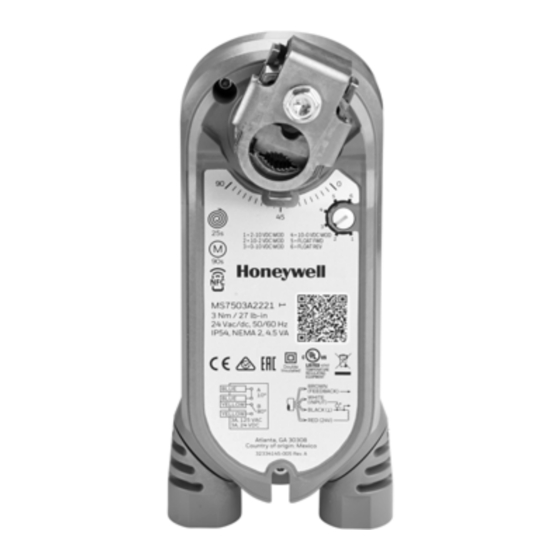

MS7103, MS7503, MS3103 Spring Return Direct Coupled
Actuators (DCA) are used within heating, ventilating, and
air-conditioning (HVAC) systems. They can drive a variety of
quarter-turn, final control elements requiring spring return
fail-safe operation.
Applications include:
• Volume control dampers, mounted directly to the drive
shaft or remotely (with the use of accessory hardware).
• Quarter-turn rotary valves, such as ball valves mounted
directly to the drive shaft.
• Available with cable on all models
• Fast test mode
Control Input /
Output
Model Number
Description
MS7103A1021
Modulating
MS7103A2021
Modulating
Feedback
MS7103A2221
MS7503A2021
Modulating
MS7503A2221
Floating, 2 Pos,
MS7503A2023
Feedback
MS7503A2223
MS7103A2024
Modulating
Feedback
MS7103A2224
MS3103J1023
MS3103J1024
MS3103J1221
MS3103J1222
Sylk BUS
MS3103J1223
MS3103J1224
MS3103J1021
MS3103J1022
1
2-10 VDC
2
0(2)-10 VDC, 10-0(2) VDC
https://customer.honeywell.com/en-US/Pages/department.aspx?cat=HonECC%20Catalog&category=Commercial&catpath=1.1
3 Nm Series Spring Return
Direct Coupled Actuators
MS7103, MS7503, MS3103
Table 1. Models.
SPST
1/2"
Aux
360°
Switches
Conduit
1
No
1
,
Yes
Yes
No
2
,
Yes
No
Yes
No
1
,
No
Yes
Yes
No
No
Yes
No
Yes
Yes
No
Yes
No
No
INSTALLATION INSTRUCTIONS
SPECIFICATIONS
Models:
 See Table 1.
Device Weight:
 1.7lbs (0.78 kg)
Ambient Operating Temperature:
 -40° to 150°F (-40° to 65°C)
Shipping and Storage Temperature:
 -40° to +150°F (-40° to +65°C)
Shaft
Adapter Torque
Supply Voltage
SCSA
24 VAC +/-20% @
U-Bolt
27 lb-in
50/60 Hz Class 2
(3 N)
Transformer, 24 VDC
+20%/-10%
SCSA
U-Bolt
SCSA
Driving/
Holding
Drive
(VA)
(sec)
4/2
90
4/2
90
4/2
90
4/2
90
4/2
90
4/2
90
4/2
90
4/2
90
4/2
90
4.5/2
30-180
4.5/2
30-180
4.5/2
30-180
4.5/2
30-180
4.5/2
30-180
4.5/2
30-180
4.5/2
30-180
4.5/2
30-180
31-00141M-06
