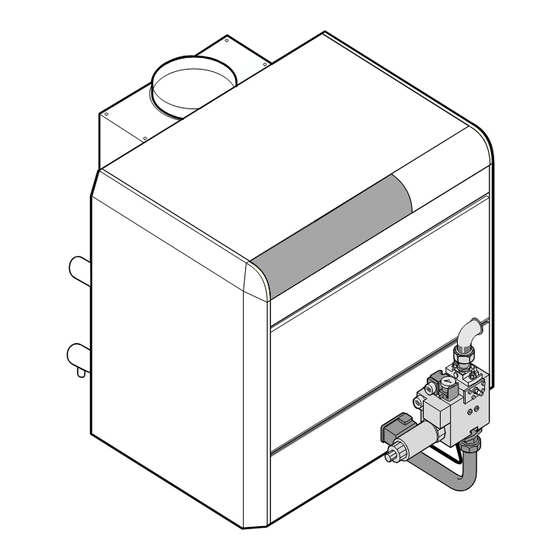

- Página 1 Remeha Gas 460 S Español Calderas de gas 01/10/05 Especificaciones técnicas...
-
Página 2: Tabla De Contenido
Piezas de recambio Gas 460 S ........ -
Página 3: Generalidades
Información particular Información a tener en cuenta para mantener el confort Consultar Consultar otro manual u otras páginas del manual de instrucciones 01/10/05 - 300005248-001-A Remeha Gas 460 S... -
Página 4: Descripción
Las calderas Gas 460 S son calderas de fundición: Están pensadas para conectarlas a una chimenea. - con quemadores de gas atmosférico El número que figura después de Gas 460 S indica el número de - con 2 marchas de funcionamiento elementos de la caldera. -
Página 5: Principales Componentes
Sonda de ionización: Detecta la presencia de llama del quemador de encendido por ionización. Electrodo de encendido: Asegura el encendido del quemador de encendido mediante una chispa de alta tensión. Presostato gas de mínima (Presión mínima: 12.5 mbar) 10 Cajetín de encendido 01/10/05 - 300005248-001-A Remeha Gas 460 S... - Página 6 10 Disyuntor 10 A: con activación retardada y rearme manual. 11 Emplazamiento para las opciones o la regulación RC4/RC5 13 Selector del número de marchas del quemador 14 Piloto de alarma del quemador + Botón de rearme Remeha Gas 460 S 01/10/05 - 300005248-001-A...
-
Página 7: Características Técnicas
4 Características técnicas Las calderas pueden funcionar con gas natural del tipo H/L. Caldera Gas 460 S / 1ª marcha 83-98 107-126 131-154 155-182 179-210 202-238 226-266 Potencia útil 2ª marcha 119-140 153-180 187-220 221-260 255-300 289-340 323-380 93.1- 119.4- 145.6-... -
Página 8: Dimensiones Principales
5 Dimensiones principales Impulsión de calefacción R 2 Vaciado Rp 3/4 Retorno de calefacción R 2 Caldera Gas 460 S A (mm) 1362 1362 1362 1412 1412 1412 1462 B (mm) 1146 1322 1498 1412 1412 2026 Ø C (mm) -
Página 9: Funcionamiento
Nota 2: Si se pulsa el botón de rearme durante el funcionamiento normal, las válvulas de gas se cierran y el cajetín inicia una nueva secuencia de encendido. 01/10/05 - 300005248-001-A Remeha Gas 460 S... - Página 10 Válvula del quemador de encendido + Válvula de seguridad VS Tiempo de seguridad: máximo 10 segundos tstab Tiempo de estabilización de la llama: 5 segundos Tiempo de preencendido: 10 segundos Tiempo de espera: 0 segundos Remeha Gas 460 S 01/10/05 - 300005248-001-A...
-
Página 11: Adaptación A Otro Tipo De Gas
Desmontar la contera + junta. - Volver a montar las piezas - Hacer un control de estanqueidad Gas natural H Gas natural L Marcado del inyector Diámetro del inyector 0.80 mm 1.00 mm 01/10/05 - 300005248-001-A Remeha Gas 460 S... -
Página 12: Cambio De Los Inyectores De Los Quemadores
- Hacer un control de estanqueidad. Gas natural H Gas natural L Marcado del inyector 390A 450A Diámetro del inyector 3.9 mm 4.5 mm Remeha Gas 460 S 01/10/05 - 300005248-001-A... -
Página 13: Ajuste De La Presión En Los Inyectores
D después de soltar el tornillo de bloqueo C. - Con propano, el regulador B está atornillado hasta el final, y por consiguiente desconectado. 01/10/05 - 300005248-001-A Remeha Gas 460 S... - Página 14 - Ajustar el caudal de 1ª marcha con el anillo E. - Girando hacia la derecha el caudal principal aumenta, y girando hacia la izquierda disminuye. - Volver a apretar el tornillo de bloqueo C. Remeha Gas 460 S 01/10/05 - 300005248-001-A...
-
Página 15: Comprobaciones Del Ajuste Del Presostato De Gas De Mínima
El presostato de gas de mínima, montado en la válvula de seguridad, viene ajustado de fábrica a 12.5 mbar, que es el valor correspondiente al gas natural. Para funcionar con propano, ajustar la presión de activación a 20 mbar. 01/10/05 - 300005248-001-A Remeha Gas 460 S... -
Página 16: Pegado De La Etiqueta
Si se produce una caída de la presión de alimentación del gas, el presostato de mínima desactiva la caldera. 6 Pegado de la etiqueta Pegar la etiqueta que indica para qué tipo de gas está equipada y ajustada la caldera. Remeha Gas 460 S 01/10/05 - 300005248-001-A... -
Página 17: Puesta En Marcha
Puesta en marcha 1 Presión de regulación y marcado de los inyectores calibrados Tabla de presiones de regulación y marcado de los inyectores + Tabla de caudales (15 °C - 1013 mbar) Caldera tipo Gas 460 S / Potencia útil 1ª marcha... -
Página 18: Últimas Comprobaciones Antes De La Puesta En Funcionamiento
Si es necesario, ajustar las presiones como se indica en los capítulos correspondientes: Ajuste de la presión en los inyectores. Circuito encendido Presostato de gas Circuito válvulas de gas Controlador cíclico de estanqueidad (Opciones RE 30) Remeha Gas 460 S 01/10/05 - 300005248-001-A... -
Página 19: Mantenimiento
- Retirar el aislamiento - Sacar la trampilla de deshollinado del dispositivo antisucción - Si es necesario, limpiar el cuerpo de la caldera usando el cepillo especial suministrado - Limpiar el hogar con un aspirador 01/10/05 - 300005248-001-A Remeha Gas 460 S... - Página 20 Desenchufar el cable de ionización y el hilo de masa del lado de la sonda de ionización Desenroscar la conexión del tubo de entrada de gas Desenroscar las 4 tuercas de fijación del cajón del quemador Sacar el cajón del quemador Remeha Gas 460 S 01/10/05 - 300005248-001-A...
- Página 21 Superficies pintadas Las superficies pintadas se lavan con agua jabonosa templada o fría. Limpiar las superficies pintadas con un trapo suave o una esponja húmeda. 01/10/05 - 300005248-001-A Remeha Gas 460 S...
-
Página 22: Piezas De Recambio Gas 460 S
Piezas de recambio Gas 460 S Para pedir esta pieza de recambio, es indispensable indicar el número de código que figura en la lista, en frente de la referencia de la pieza deseada. 01/10/05 - 300005248-002-A Cuerpo de caldera... - Página 23 Chasis soporte posterior - Hogar + Dispositivo antisucción 01/10/05 - 300005248-001-A Remeha Gas 460 S...
- Página 24 Aislamiento Remeha Gas 460 S 01/10/05 - 300005248-001-A...
- Página 25 Cuadro de control K Cuadro de control K + Componentes 01/10/05 - 300005248-001-A Remeha Gas 460 S...
- Página 26 Piezas de chapa para cuadro de mando K Remeha Gas 460 S 01/10/05 - 300005248-001-A...
- Página 27 Línea gas 20 mbar Transformador de separación del circuito 01/10/05 - 300005248-001-A Remeha Gas 460 S...
- Página 28 Envolvente Remeha Gas 460 S 01/10/05 - 300005248-001-A...
- Página 29 Chasis completo 18 elementos 8358-8747 Chasis completo 20 elementos Dispositivo antisucción completo - 8 8358-8501 elementos 9758-1180 Pie central trasero Dispositivo antisucción completo - 10 8358-8706 Hogar completo - 8 elementos 8358-8503 elementos 01/10/05 - 300005248-001-A Remeha Gas 460 S...
- Página 30 Aislamiento delantero inferior - 20 8358-4032 9422-9291 Aislamiento del recipiente - 14 elementos elementos 9422-9292 Aislamiento del recipiente - 16 elementos Aislamiento lateral derecho - 8-10-12 8358-4033 elementos 9422-9293 Aislamiento del recipiente - 18 elementos Remeha Gas 460 S 01/10/05 - 300005248-001-A...
- Página 31 Soporte quemador - 16 elementos 8358-4908 Conector 1-6 montado DGAI. 73 8358-5570 Soporte quemador - 18 elementos 8358-4909 Conector 7-8 montado DGAI. 73 8358-5571 Soporte quemador - 20 elementos 8358-5572 Quemador FURIGAS + Tornillo 01/10/05 - 300005248-001-A Remeha Gas 460 S...
- Página 32 8358-8213 Escuadra de soporte - 14 elementos 9536-0220 Toma de presión 8358-8214 Escuadra de soporte - 16 elementos 8358-8338 Placa antirretorno de llama - 8 elementos 8358-8215 Escuadra de soporte - 18 elementos Remeha Gas 460 S 01/10/05 - 300005248-001-A...
-
Página 33: Garantías
Panel trasero superior - 16 elementos 8358-8945 Panel trasero superior - 18 elementos 8358-8946 Panel trasero superior - 20 elementos 8358-8306 Panel trasero inferior - 8 elementos 8358-8308 Panel trasero inferior - 10 elementos 01/10/05 - 300005248-001-A Remeha Gas 460 S... - Página 34 Remeha Gas 460 S 01/10/05 - 300005254-001-A...
- Página 35 01/10/05 - 300005248-001-A Remeha Gas 460 S...
- Página 36 © Derechos de autor Todos los datos técnicos que figuran en las presentes instrucciones, así como las ilustraciones y esquemas eléctricos, son de nuestra propiedad, y no se pueden reproducir sin nuestra autorización previa por escrito. Las descripciones y características son sólo a título informativo, por lo que pueden sufrir modificaciones sin previo aviso y sin que hayan de aplicarse obligatoriamente a los aparatos entregados o solicitados A reserva de modificaciones...
