Genebre 3324R Manual De Instrucciones

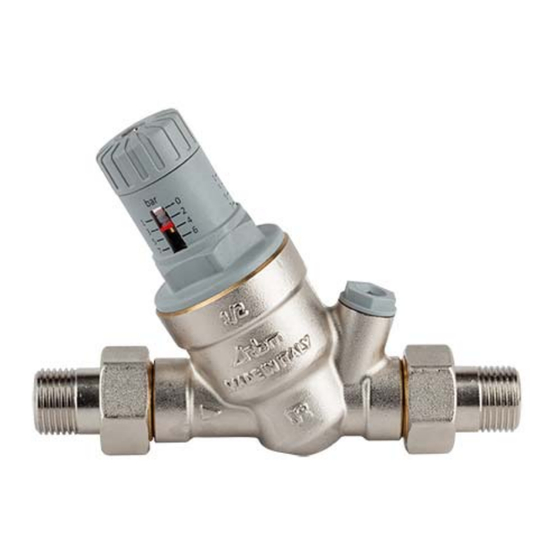

Válvula reductora de presión
Características Técnicas
1. Presión máxima de funcionamiento (PN) 16 bar.
2. Campo de regulación de 0,5 a 7 bar mediante
volante graduado con indicador de presión.
3. Presión salida establecida 3 bar.
4. Temperatura máxima de trabajo 80ºC.
5. Compatible con agua.
6. Extremos roscados según ISO 228/1.
7. Conexión a manómetro G¼" (ISO 228/1).
8. Filtro de 800 micras.
9. Reductora de presión de membrana.
10. Volante regulador con indicador de presión.
11. Racors incluidos.
Medid
Ref. a (Macho /
Size
3324R 04 1/2"
3324R 05 3/4"
3324R 06 1"
3324R 07 1 1/4"
3324R 08 1 1/2"
3324R 09 2"
GENEBRE S.A.
Art.:
Dimensiones / Dimensions
R R1
(Macho /
Male) Male)
3/4"
1/2"
1"
3/4"
1 1/4"
1"
1 1/2"
1 1/4"
2"
1 1/2"
2 1/2"
2"
FECHA DE REVISIÓN: 05/07/2018
GENEBRE S.A. ꞏ AVDA Joan Carles I, 46-48 ꞏ EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 ꞏ Fax +34 93 298 80 06
08908 L'HOSPITALET DE LLOBREGAT Barcelona (Spain)
3324R
/ Pressure reducer valve
1. Maximum working pressure (PN) 16 bar.
2. Adjustable range since 0,5 to 7 bar with
graduated handweel pressure indicator.
3. Outlet setting pressure 3 bar.
4. Maximum working temperature 80ºC.
5. Suitable for water.
6. Threaded ends under ISO 228/1.
7. Pressure gauge connection G¼" (ISO 228/1).
8. Filter of 800 microns.
9. Membrane pressure reducer valve.
10. Regulator handwheel with pressure indicator.
11. Fittings included.
(mm)
A B C
149 17 108
160
19 111
199 24 158
217 30 168
236 37 181
269 47 193
e-mail: genebre@genebre.es
internet: http://www.genebre.es
Technical Features
Presión
Regulable
Adjust. Pressure
ØD
(bar)
46 0,5 – 7
46 0,5 – 7
61 0,5 – 7
61 0,5 – 7
61 0,5 – 7
61 0,5 – 7
NÚMERO DE REVISIÓN: R1
Peso / Weight
(Kg)
0,598
0,722
1,295
1,950
2,490
3,690
