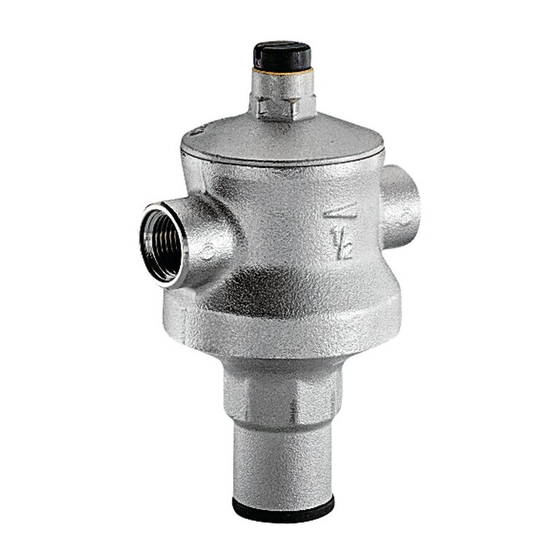

Válvula reductora de presión a membrana "Rinox"
"Rinox" Diaphragm pressure reducer valve
Características
1. Máxima presión de diseño del cuerpo 40 bar.
2. Máxima presión de entrada del fluido 16 bar
según norma EN1567.
3. Cuerpo en latón CW617N s/ UNE-EN 12165.
4. Componentes internos metálicos de latón
CW614N s/ UNE-EN 12164.
5. Juntas y membrana en elastómero nitrilo NBR.
6. Obturador en acero inoxidable AISI 303.
7. Componentes de plástico en nylon 6 con 30%
fibra de vidrio.
8. Campo de regulación de 0,8 a 5,5 bar (para 1/2",
3/4" y 1") de 0,8 a 7 bar (de 1 1/4" a 4").
9. Para medidas 1/2", 3/4" y 1" presión de salida
pre-ajustada a 3 bar. Para resto de medidas
ajustar en instalación.
10. Temperatura máxima de trabajo 80ºC.
11. Para uso con agua y aire comprimido.
12. Extremos roscados H-H según ISO 228/1.
13. Conexión para manómetro G1/4".
14. Conforme a norma EN 1567.
Medida /
Ref.
Size R
3340 04 1/2"
3340 05 3/4"
3340 06 1"
3340 07 1 1/4"
3340 08 1 1/2"
3340 09
2"
3340 10 2 1/2"
3340 11 3"
3340 12 4"
GENEBRE S.A.
Art.: 3340
Dimensiones / Dimensions (mm)
A ØB
155,5 78
155,5 78
166 78
233,5 92,5
248 92,5
248 92,5
377,5 186
377,5 186
377,5 186
FECHA DE REVISIÓN: 07/09/2015
GENEBRE S.A. · Avda. Joan Carles I, 46-48 · EDIFICIO GENEBRE
Tel. +34 93 298 80 00/01 · Fax +34 93 298 80 06
08908 L'HOSPITALET DE LLOBREGAT Barcelona (Spain)
e-mail: genebre@genebre.es
internet:
1. Maximum design pressure of the body 40 bar.
2. Maximum fluid inlet pressure 16 bar according to
standard EN1567.
3. Brass body CW617N acc/ UNE-EN 12165.
4. Inner metal components in brass CW614N acc/
UNE-EN 12164.
5. O-rings and diaphragm in nitrile elastomer NBR.
6. Stainless steel seal seat AISI 303.
7. Plastic components in nylon 6 with 30%
fiberglass.
8. Adjustable range from 0,8 to 5,5 bar (for 1/2",
3/4" and 1") from 0,8 to 7 bar (from 1 1/4" to 4").
9. For sizes 1/2", 3/4" and 1" outlet pressure set at
3 bar. For other sizes must be set during
installation.
10. Maximum working temperature 80ºC.
11. For use with water and compressed air.
12. F-F threaded ends under ISO 228/1.
13. Pressure gauge connection G1/4".
14. Satisfies standard EN 1567.
L P
95 97
95 97
95 101,5
116 165
122 175
126 175
180 274,5
188 274,5
202 274,5
http://www.genebre.es
Features
Presión Regulable
Adjust. Pressure
(bar)
0,8 – 5,5
0,8 – 5,5
0,8 – 5,5
0,8 – 7
0,8 – 7
0,8 – 7
0,8 – 7
0,8 – 7
0,8 – 7
NÚMERO DE REVISIÓN: R4
Peso /
Weight (g)
1400
1400
1600
2340
3000
3200
12900
13100
14000
