CONTROLADOR DIGITAL CON
CONEXIÓN BLUETOOTH
XR60CHC
82 rel. 1.0.1
1 ADVERTENCIAS GENERALES...................................................................................................................... 1
2 DESCRIPCIÓN GENERAL.............................................................................................................................. 1
3 REGULACIÓN ................................................................................................................................................. 1
ALGORITMO PARA AHORRO DE ENERGÍA................................................................................................ 1
4
5 FUNCIÓN DE ENFRIAMIENTO RÁPIDO ....................................................................................................... 1
6 VENTILADORES DEL EVAPORADOR .......................................................................................................... 1
7 VENTILADOR DEL CONDENSADOR ............................................................................................................ 1
8 DESCONGELACIÓN ....................................................................................................................................... 2
9 CONFIGURACIÓN DE LA SALIDA DIGITAL ................................................................................................. 2
10 MANDOS DEL PANEL FRONTAL .................................................................................................................. 2
11 MENÚ DE PARÁMETROS .............................................................................................................................. 2
12 PARÁMETROS ................................................................................................................................................ 3
13 ENTRADAS DIGITALES ................................................................................................................................. 5
14 INSTALACIÓN Y MONTAJE ........................................................................................................................... 5
15 CARACTERÍSTICAS OFICIALES ................................................................................................................... 5
16 CONEXIONES ELÉCTRICAS ......................................................................................................................... 5
17 USO DE LA HOT-KEY ..................................................................................................................................... 5
18 MEMORIA INTERNA ....................................................................................................................................... 5
19 SEÑALIZACIÓN DE ALARMA ........................................................................................................................ 6
20 DATOS TÉCNICOS ......................................................................................................................................... 6
21 CABLEADOS ................................................................................................................................................... 6
22 COMUNICACIÓN POR BLUETOOTH ............................................................................................................ 6
1

ADVERTENCIAS GENERALES

1.1 LEA ESTE MANUAL ANTES DE USAR EL APARATO
• Este manual es parte del producto y debe conservarse cerca del aparato para poder consultarlo de
forma rápida y fácil.
•
El aparato no deberá emplearse para fines distintos de los descritos a continuación. No puede
utilizarse como dispositivo de seguridad.
• Controle los límites de la aplicación antes del procedimiento.
• Dixell Sr se reserva el derecho a modificar la composición de sus productos, incluso sin previo aviso,
garantizando la misma funcionalidad inalterada.
1.2 PRECAUCIONES DE SEGURIDAD
• Controle que la corriente del suministro sea correcta antes de conectar el aparato.
•
No lo exponga al contacto con el agua o la humedad: use el controlador solamente dentro de los
límites de operación, evitando cambios bruscos de temperatura con humedad atmosférica alta para
prevenir la formación de condensación.
•
Advertencia: desconecte todas las conexiones eléctricas antes de realizar cualquier operación de
mantenimiento.
•
Coloque la sonda allí donde el usuario final no pueda alcanzarla. El aparato no debe abrirse.
•
Ante un fallo o un funcionamiento defectuoso, devuelva el aparato al distribuidor o a "Dixell S.r.l."
(consulte la dirección) con una descripción detallada del defecto.
•
Tenga en cuenta la corriente máxima que se puede aplicar a cada relé (consulte los datos técnicos).
•
Asegúrese de que los cables para las sondas, las cargas y el suministro de energía estén separados y
lo suficientemente separados unos de otros, sin cruzarse o entrelazarse.
•
Para aplicaciones en ambientes industriales, puede ser útil utilizar filtros de corriente (nuestra mod.
FT1) en paralelo con cargas inductivas.
2

DESCRIPCIÓN GENERAL

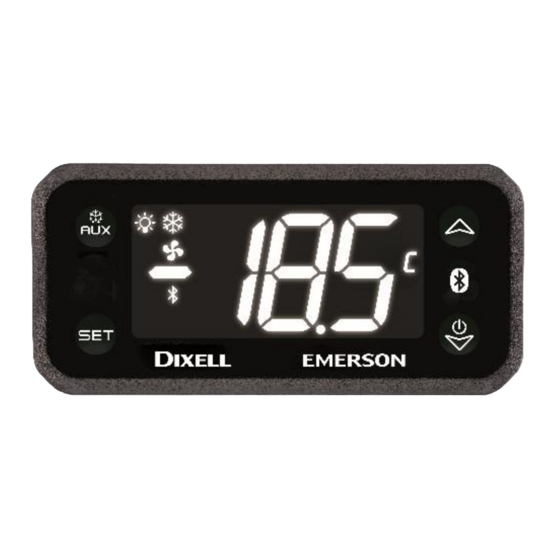

El XR60CHC, con formato de 32x74x60mm, es un controlador basado en un micropocesador,
adecuado para aplicaciones en unidades de refrigeración ventiladas de media y baja temperatura.
Presenta 3 salidas de relé para controlar el compresor, los ventiladores, las luces y las salidas de
descongelación o auxiliares. El dispositivo también se suministra con hasta 4 entradas de sondas
NTC, PTC o PT1000: la primera para el control de la temperatura, la segunda se debe colocar en el
evaporador para controlar la temperatura de finalización de la descongelación y para gestionar el
ventilador y la tercera, opcional y ubicada en el puerto de HOT KEY, usado para controlar la
temperatura del condensador. También hay una entrada digital configurable. Con la HOT-KEY es
posible programar el instrumento de forma fácil y rápida.
El controlador tiene conexión Bluetooth 4.2.
3 REGULACIÓN
La regulación se realiza de acuerdo con la
temperatura medida por la sonda del
termostato con un diferencial positivo del
punto de ajuste: si la temperatura
aumenta y alcanza un punto de ajuste con
mayor diferencial, el compresor se pone
en marcha. Cuando la temperatura
alcanza nuevamente su valor, el
compresor se apagará.
En caso de fallo en la sonda del termostato, la puesta en marcha y el apagado del compresor se temporizan a
través de los parámetros CoF y Con.

ALGORITMO PARA AHORRO DE ENERGÍA

4
4.1 DESCRIPCIÓN
El dispositivo permite configurar diferentes temperaturas que pueden usarse durante el uso normal o
reducido de la electricidad. El PUNTO DE AJUSTE (SET) estándar se usa para mantener la
temperatura con un cierto valor cuando el estado de ahorro de energía (ES) no está activado. Por otra
parte, cuando el estado ES está activado se usará un PUNTO DE AJUSTE diferente (SET_ES),
superior al estándar. El parámetro HES debe configurarse para cambiar la regulación de la
temperatura de acuerdo con la siguiente fórmula:
1594033080 XR60CHC ES r1.0 2019.01.30
Además hay dos valores diferenciales para SET y SET_ES, que se usan para la activación y
desactivación del compresor, cuando el estado ES está activado se usará el parámetro HYE en lugar
de HY
.
4.2 ALGORITMO PARA AHORRO DE ENERGÍA BÁSICO
El estado de ahorro de energía permanecerá guardado en la memoria interna para retomar la
operación anterior si ocurre un fallo. Requiere la presencia de un interruptor de puerta para funcionar
(por ejemplo: i1F=dor).
4.2.1 PARÁMETRO IMPLICADO
•
i1F o i2F: se establece como entrada de puerta para controlar el uso del aparato
•
StE: intervalo para cambiar del modo normal al modo ahorro de energía
•
EtS: intervalo para cambiar del modo ahorro de energía al modo normal
•
HES: diferencial para el PUNTO DE AJUSTE cuando el modo ahorro de energía está activo
•
HYE: diferencial para la regulación cuando el modo ahorro de energía está activo
•
dS: intervalo para detección de puerta abierta
• LdE: salida de luz controlada (APAGADA cuando el modo ahorro de energía está activo)
DE A
Ahorro de
Modo normal
Energía
Ahorro de
Modo normal
Energía
NOTA: el modo cíclico (ES - modo normal -ES -etc.) funciona si i1F=dor y EtS y StE son diferentes
de cero. En caso de EtS=0 o StE=0, el controlador no cambiará el modo de funcionamiento, y será
posible pasar del modo normal al de ahorro de energía usando el botón ES o configurando i1F=ES.
Vea los siguientes diagramas donde se muestra el cambio de estado:
5

FUNCIÓN DE ENFRIAMIENTO RÁPIDO

La función de enfriamiento rápido se activa automáticamente:
•
Al concluir la descongelación
• Tras encenderse T>SET+CCS
•
Cuando la regulación de la temperatura de la sonda T es:
•
T>SET+HY+oHt valor en modo normal
•
T>SET+HES+HYE+oHE valor en modo ahorro de energía
En este caso, se habilitará un punto de ajuste diferente (SET+CCS). Tan pronto como la temperatura
ambiente alcance el valor SET+CCS, el compresor se detendrá y la regulación normal se restablecerá.
NOTA: La función de enfriamiento rápido se deshabilita cuando CCS=0 o CCt=0.
El parámetro CCt configura el tiempo máximo de activación para cualquier función de enfriamiento rápido.
Cuando CCt expira, la función de enfriamiento rápido se detendrá inmediatamente y el PUNTO DE AJUSTE
estándar se restablecerá.
6

VENTILADORES DEL EVAPORADOR

6.1 DESCRIPCIÓN GENERAL
El ventilador del evaporador puede gestionarse mediante un control específico. Para habilitarlo, debe
seleccionarse una sonda del evaporador usando el parám. FAP. He aquí la descripción de todos los
parámetros relacionados:
•
FAP: para seleccionar la sonda del ventilador del evaporador
• FSt: para seleccionar el punto de ajuste de desactivación del ventilador del evaporador
•
HYF: diferencial para activación del ventilador del evaporador
• Con el parámetro FnC puede seleccionarse el modo de funcionamiento del ventilador del
evaporador:
FnC=C-n: los ventiladores del evaporador se apagarán y se encenderán con el
o
compresor y no funcionarán durante la descongelación; cuando el compresor
está apagado, los ventiladores del evaporador iniciarán un modo de ciclo de
trabajo (véase parámetros FoF, Fon, FF1 y Fo1).
FnC=o-n: los ventiladores del evaporador funcionarán incluso con el compresor
o
apagado, y no funcionarán durante la descongelación;
FnC=C-Y: los ventiladores del evaporador se apagarán y se encenderán con el
o
compresor y funcionarán durante la descongelación; cuando el compresor está
apagado, los ventiladores del evaporador entrarán en un modo de
funcionamiento de ciclo de trabajo (véase parámetros FoF, Fon, FF1 y Fo1).
FnC=o-Y: los ventiladores del evaporador funcionarán de forma constante
o
incluso durante la descongelación.
•
Fnd: retraso en la activación tras la descongelación
6.2 VENTILADOR Y ENTRADA DIGITAL DEL EVAPORADOR
Cuando la entrada digital está configurada como interruptor de puerta (i1F=dor), el estado del ventilador del
evaporador y del compresor depende del parám. odC:
•
odC=no: regulación normal
•
odC=FAn: ventilador del evaporador apagado
•
odC=CPr: compresor apagado
•
odC=F-C: compresor y ventilador del evaporador apagados
Cuando rrd=Y la regulación se restablecerá siempre después de alarma de puerta abierta.
7

VENTILADOR DEL CONDENSADOR

7.1 DESCRIPCIÓN GENERAL
El ventilador del condensador puede gestionarse mediante un control específico. Para habilitarlo,
debe seleccionarse una sonda del condensador usando el parám. FAC. He aquí la descripción de
todos los parámetros relacionados:
•
FAC: para seleccionar la sonde del ventilador del condensador
•
St2: para seleccionar el punto de ajuste de desactivación del ventilador del condensador
•
HY2: diferencial para activación del ventilador del condensador
•
Con el parámetro FCC puede seleccionarse el modo de funcionamiento del ventilador del
condensador:
FCC=C-n: el ventilador del condensador se encenderá y se apagará con el
o
compresor y no funcionará durante la descongelación
XR60CHC
SET_ES = SET + HES
CAMBIADO POR
- Pulse el botón DOWN durante 3s (si está habilitado).
La puerta permanece cerrada durante el tiempo StE
- Pulse el botón DOWN durante 3s (si está habilitado).
- Controlador en modo ES durante el tiempo EtS.
- Si el controlador está en modo ES, regresa al modo estándar
(punto de ajuste normal) después de la abertura de la puerta por
más del tiempo dS.
