Página 1 Sewi KNX AQS/TH-D L-Pr Sensor combinado para interiores Número de artículo 70399 Instalación e ajuste...
Página 3: Tabla De Contenido
6.18.Campo de confort ....................73 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Alemania Sensor Sewi KNX AQS/TH-D L-Pr • a partir de la ETS versión1.1 Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 4 6.26.3. Entradas de unión de la lógica OR ............94 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Alemania Sensor Sewi KNX AQS/TH-D L-Pr • a partir de la ETS versión1.1 Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 5 Leyenda La instalación, el control, la puesta en servicio y la eliminación de fallos pueden llevarse a cabo únicamente por un electricista profesional. Este manual está sujeto a cambios y se adaptará a las versiones de software más recientes. Las últimas modificaciones (versión de software y fecha) pueden consultarse en la línea al pie del índice.
Página 6 Leyenda...
Página 7: Descripción

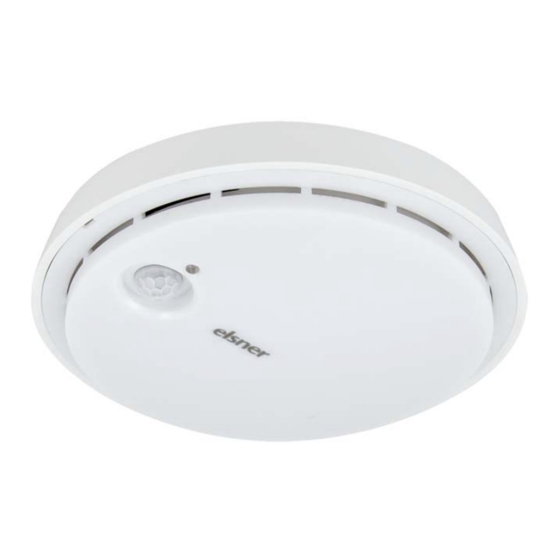

Descripción Descripción El Sensor Sewi KNX AQS/TH-D L-Pr para el sistema de bus KNX detecta la lumino- sidad y el movimiento en el ambiente. Mide la concentración de CO2, la temperatura, la humedad y la presión del aire y calcula el punto de rocío. El sensor puede recibir me- diciones externas de temperatura, humedad y concentración de CO...
Página 8: Alcance Del Suministro
La configuración se realiza a través del Software ETC de KNX. El archivo de producto está disponible para descargar en la página principal de Elsner Elektronik en www.el- sner-elektronik.de en el menú „Descargas“.
Página 9: Exactitud De La Medición
¡PRECAUCIÓN! ¡Tensión eléctrica! En el interior del aparato hay componentes conductores de tensión no protegidos. • Han de observarse las disposiciones locales. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 10: Lugar De Montaje
Las divergencias de las mediciones a causa de esas fuentes de interferencia deben co- rregirse en ETS para lograr la precisión indicada del sensor (compensación). Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 11: Rango De Detección Del Sensor De Proximidad
Tamaño del rango de detección Distancia Longitud Ancho 2,50 m aprox. 5,40 m aprox. 4,30 m 3,50 m aprox. 7,50 m aprox. 6,10 m Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 12: Estructura Del Sensor
Sensor de movimiento Hendidura para apertura de la carcasa. Al cerrar la carcasa, la hendidura se alinea a la marca de la base Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 13: Placa / Conexiones
2.4. Montaje Fig. 4 Abra la carcasa. Levante cuidadosamente la cubierta de la base. Apalanque desde la hen- didura (fig. 2: A). Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 14: Instrucciones De Montaje Y De Puesta En Marcha
Tras la conexión a la tensión del bus, el dispositivo se encontrará durante algunos se- gundos en la fase de inicialización. Durante este tiempo, no se podrá recibir o enviar información a través del bus. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 15: Sincronizar El Dispositivo
Generalmente alcanza con limpiar el equipo dos veces al año con un paño suave y seco. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 16: Protocolo De Transmisión
[1.1] DPT_Switch 1 bit Umbral de temp. 1: retraso de Entrada -EC- [7.5] DPT_TimePe- 2 bytes conmutación de 0 a 1 riodSec Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 17 Valor de medición luminosidad Salida L-CT [9.4] DPT_Va- 2 bytes lue_Lux Factor de corrección luminosidad Entrada/ LECT [14.5] DPT_Va- 4 bytes salida lue_Amplitude Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 18 [9.4] DPT_Va- 2 bytes absoluto salida lue_Lux Umbral 4 sensor lumin. 2: Entrada -EC- [1.1] DPT_Switch 1 bit (1: + | 0: -) Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 19 LECT [9.7] DPT_Va- 2 bytes absoluto salida lue_Humidity Umbral 2 humedad: (1: + | 0: -) Entrada -EC- [1.1] DPT_Switch 1 bit Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 20 [9.1] DPT_Value_- 2 bytes compensación actual Temp Temp. refrigerante: retraso de Entrada -EC- [7.5] DPT_TimePe- 2 bytes conmutación de 0 a 1 riodSec Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 21 [16.0] DPT_Strin- 14 bytes texto rango de presión g_ASCII Umbral 1 presión atmosférica: Entrada/ LECT [14.58] DPT_Va- 4 bytes valor absoluto salida lue_Pressure Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 22 1 bit (1: + | 0: -) Umbral 4 presión atmosférica: Entrada -EC- [7.5] DPT_TimePe- 2 bytes retraso de 0 a 1 riodSec Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 23 Salida L-CT [1.1] DPT_Switch 1 bit conmutación Umbral 2 CO2: bloqueo de la Entrada -EC- [1.1] DPT_Switch 1 bit salida de conmutación Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 24 LECT [20.102] DPT_H- 1 byte HVAC (prioridad 2) VACMode Controlador de temp.: activación Entrada LECT [1.1] DPT_Switch 1 bit modo protección anticongelamiento/térmica Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 25 [5.1] DPT_Scaling 1 byte control calefacción (nivel 1) Controlador de temp.: variable de Salida L-CT [5.1] DPT_Scaling 1 byte control calefacción (nivel 2) Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 26 [1.1] DPT_Switch 1 bit deshumidificación (1:ON | 0:OFF) Controlador humedad: estado Salida L-CT [1.1] DPT_Switch 1 bit deshumidificación 2 (1:ON | 0:OFF) Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 27 [5.1] DPT_Scaling 1 byte control 3: entrada 5 1130 Comparador de variables de Salida L-CT [5.1] DPT_Scaling 1 byte control 3: salida Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 28 1159 Calculador 3: entrada E3 Entrada LECT Según config. 4 bytes 1160 Calculador 3: salida A1 Salida L-CT Según config. 4 bytes Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 29 1189 Calculador 7: entrada E1 Entrada LECT Según config. 4 bytes 1190 Calculador 7: entrada E2 Entrada LECT Según config. 4 bytes Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 30 [1.2] DPT_Bool 1 bit conmutación 1 bit 1412 Lógica AND 1: salida A 8 bits Salida L-CT [5.010] DPT_- 1 byte Value_1_Ucount Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 31 [1.2] DPT_Bool 1 bit conmutación 1 bit 1436 Lógica AND 7: salida A 8 bits Salida L-CT [5.010] DPT_- 1 byte Value_1_Ucount Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 32 [1.2] DPT_Bool 1 bit conmutación 1 bit 1460 Lógica OR 5: salida A 8 bits Salida L-CT [5.010] DPT_- 1 byte Value_1_Ucount Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 33 [7.5] DPT_TimePe- 2 bytes tiempo de espera luminosidad riodSec 1534 Sensor de movimiento: maestro 1: Salida L-CT Según config. 4 bytes salida Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 34 L-CT Según config. 4 bytes salida 1555 Sensor de movimiento: maestro 3: Entrada LSK- [7.5] DPT_TimePe- 2 bytes retraso de activación riodSec Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 35 [9.4] DPT_Va- 2 bytes valor consigna/real salida lue_Lux 1587 Controlador de luz: tiempo de Entrada/ LECT [7.5] DPT_TimePe- 2 bytes reajuste salida riodSec Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 36: Ajuste De Parámetros
Objetos de controlador 5 s • ... • 2 h Objetos de comparación y cálculo 5 s • ... • 2 h Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 37: Sensor De Movimiento
Con un dispositivo maestro, las reacciones a la detección de movimiento se definen en los ajustes de maestro 1 a 4. De esta forma, el maestro controla hasta cuatro luces, Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 38: Maestro 1/2/3/4
El parámetro solo se tiene en cuenta cuando el ajuste por objeto está activado más abajo. Tenga en cuenta que el ajuste "Tras volver la tensión y tras la Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 39 El valor de apagado surge de una medición de luminosidad que toma el sensor tras finalizar el tiempo de espera. Configure el tiempo de espera de modo que después se Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 40 Elija si los retrasos se pueden ajustar mediante objetos y, a continuación, establezca los retrasos de conmutación. Mediante el tiempo de bloqueo tras el apagado se Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 41 Puede encontrar información sobre la configuración del ciclo de envío esclavo y del reseteo de ciclo en el capítulo Ajuste de la comunicación entre maestro y esclavo, página 40. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 42: Ajuste De La Comunicación Entre Maestro Y Esclavo
Una persona entra en un pasillo, el maestro detecta ese movimiento y enciende la ilu- minación del pasillo. Al abandonar el pasillo, esa persona apaga la luz por medio de un pulsador. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 43: Control De La Iluminación
Configure la evaluación y el valor del objeto antes de la primera comunicación. Defina durante cuántos segundos permanece activo el control tras finalizar el movimiento. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 44 100,00 % • 50,00 % • 25,00 % • 12,5 % • 6,25 % • 3,13 % • 1,56 % Repetición de la orden de atenuación en 1...600; 6 segundos Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 45 • Con valor 1: bloquear | con valor 0: des- bloquear • con valor 0: bloquear | con valor 1: desblo- quear Valor antes de la primera comunicación 0 • 1 Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 46: Valor De Medición De Temperatura
Active los umbrales de temperatura necesarios. A continuación se muestran los menús para configurar otros ajustes de los umbrales. Emplear umbral 1/2/3/4 Sí • No Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 47: Umbral 1, 2, 3, 4
1.ª comunicación Limitación de valor de objeto (mín.) -300…800 en 0,1 °C Limitación de valor de objeto (máx.) -300…800 en 0,1 °C Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 48 Bloqueo La salida de conmutación se puede bloquear mediante un objeto. Emplear bloqueo de la salida de conmuta- No • Sí ción Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 49: Control Pi De La Temperatura
Tenga en cuenta que el ajuste "Tras volver la tensión y tras la programación" no se debe utilizar para la primera puesta en marcha, Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 50 Configure entonces el bloqueo del control de la temperatura mediante el objeto de bloqueo. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 51 • Calefacción de dos niveles + refrigeración de un nivel • Calefacción de dos niveles + refrigeración de dos niveles Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 52 Tiempo de prolongación de confort en 1…36 000; 3600 segundos (solo se puede activar en el modo eco) Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 53 Se define un valor de consigna inicial y un rango de temperatura en el que se puede modificar el valor de consigna. Valor de consigna inicial calefacción/ -300…800; 210 refrigeración (en 0,1 °C) válido hasta la 1.ª comunicación Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 54 (calefacción) y la protección térmica (refrigeración), que no pueden ser modificados por agentes externos (sin acceso vía mandos, etc.). El modo de protección Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 55: Control De La Calefacción Nivel 1/2
En el 2º nivel (solo en caso de una calefacción de dos niveles), la calefacción es accio- nada por un control PI o control sí/no. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 56 (cuando se envía un valor) En caso de existir una variable de control común para calefacción y refrigeración se en- vía siempre 0 como valor fijo. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 57 Especifique la histéresis, que previene frecuentes encendidos y apagados cuando se alcanzan temperaturas límite. Histéresis (en 0,1 °C) 0...100; 20 Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 58: Control De La Refrigeración Nivel 1/2
Especifique con qué discrepancia del valor de consigna se alcanza la variable de cont- rol máxima, es decir, en qué momento se utiliza la potencia máxima de refrigeración. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 59 (cuando se envía un valor) Control sí/no (solo nivel 2): Los controles sí/no se utilizan para sistemas que únicamente se encienden y se apag- Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 60: Compensación De Verano
Punto 2: Temperatura exterior 32 °C, v valor de consigna = 26 °C Descripción de curvas características: Temperatura exterior punto 1 (en 0,1 °C) 0 ... 500; 200 Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 61: Valor De Medición De La Luminosidad
6.10. Valor de medición de la luminosidad El Sensor Sewi KNX AQS/TH-D L-Pr capta la luminosidad de la estancia, por ejem- plo para el control de la iluminación. Configure el comportamiento de envío para el valor de medición de la luminosidad.
Página 62: Umbrales De Luminosidad
• no objeto de comunicación • tras volver la tensión • tras volver la tensión y tras la programación Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 63 • al cambiar a 0 • al cambiar y cíclicamente • al cambiar a 1 y cíclicamente • al cambiar a 0 y cíclicamente Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 64: Noche
El parámetro solo se tiene en cuenta cuando el ajuste por objeto esté activado más abajo. Tenga en cuenta que el ajuste "Tras volver la tensión y programación" no Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 65: Valor De Medición De Humedad
El equipo puede calcular un valor mixto a partir del valor de medición propio y un va- lor externo. Si lo desea, configure el cálculo de valores mixtos. Si se utiliza un porcen- Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 66: Umbrales De Humedad
El umbral se puede configurar por parámetro directamente en el programa de apli- cación o predefinir por objeto de comunicación mediante el bus. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 67 El retraso de conmutación de la salida se puede configurar me- diante objetos o directamente como un parámetro. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 68 • enviar 1 Al desbloquear [En función del ajuste de "La salida de con- (con 2 segundos de retraso de desbloqueo) mutación envía"] Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 69: Control Pi De La Humedad
Utilizar el control de la humedad No • Sí Control: aspectos generales Con el Sensor Sewi KNX AQS/TH-D L-Pr se puede controlar la deshumidificación de uno o dos niveles o una humidificación/deshumidificación combinadas. Tipo de control • Deshumidificación de un nivel •...
Página 70 Limitación de valor de objeto (mín.) en % 0…100; 30 Limitación de valor de objeto (máx.) en % 0…100; 70 Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 71 En caso de bloqueo, la variable de control • no se envía • envía un valor determinado Valor en % 0...100 (cuando se envía un valor) Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 72: Valor De Medición Del Punto De Rocío
Ajuste de parámetros 6.16. Valor de medición del punto de rocío El Sensor Sewi KNX AQS/TH-D L-Pr calcula la temperatura del punto de rocío y emite el valor al bus. Comportamiento de envío • no enviar • cíclicamente • en caso de modificación •...
Página 73 • 1 s • 2 s • 5 s • 10 s • … • 2 h cuando se configura mediante objetos: válido hasta la 1.ª comunicación Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 74 = 0  enviar 0 La salida de conmutación envía en caso de modificación a 0 y cíclicamente Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 75: Humedad Absoluta
Ajuste de parámetros 6.17. Humedad absoluta Sewi KNX AQS/TH-D L-Pr capta el valor de humedad absoluta del aire y lo puede enviar al bus. Emplear humedad absoluta No • Sí Comportamiento de envío • no enviar • cíclicamente • en caso de modificación •...
Página 76: Valor De Medición De La Presión Atmosférica
98 000...100 000 Pa lluvioso (p. ej., el tiempo es lluvioso) 100 000...102 000 Pa variable (p. ej., el tiempo es variable) Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 77: Umbrales De Presión Atmosférica
Tenga en cuenta que el ajuste "Tras volver la tensión y programación" no se debe utilizar para la primera puesta en marcha, ya que hasta la Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 78 Histéresis en % (en relación con el umbral) 0 … 50; 20 (en la configuración en %) Histéresis en 10 Pa 0 … 11000; 100 (en la configuración absoluta) Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 79 La salida de conmutación envía en caso de no enviar notificación • si salida de conmutación = 1  enviar 1 modificación a 1 Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 80: Valor De Medición De Co2
"Reseteo valor máximo CO2". Después del reseteo, el valor no se conserva. Emplear valor máximo No • Sí Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 81: Umbrales De Co2
El valor actual se almacena para que se conserve si se corta la tensión y vuelva a estar disponible al retornar la tensión de servicio. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 82 • 1 s • 2 s • 5 s • 10 s • … • 2 h (cuando el retraso se configura mediante objetos: hasta la 1.ª comunicación) Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 83 = 0  enviar 0 La salida de conmutación envía en caso de modificación a 0 y cíclicamente Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 84: Control Pi De Co2
Utilizar control Sí • No Control: aspectos generales Con el Sensor Sewi KNX AQS/TH-D L-Pr se puede controlar una ventilación de uno o dos niveles. Tipo de control • Ventilación de un nivel •...
Página 85 Control de la ventilación En función del control de la ventilación aparecen una o dos secciones de ajuste para los niveles de ventilación. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 86: Comparador De Variables De Control
La salida indica • Valor máximo • Valor mínimo • Valor medio Utilizar entrada 1/2/3/4/5 No • Sí Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 87: Calculador
• no de comunicación • tras volver la tensión • tras volver la tensión y tras la programación Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 88 • 4 bytes, contador con signo • 4 bytes, punto decimal flotante Valor de salida (en caso necesario, el valor de salida A1/A2) Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 89 0 [El margen depende del tipo de salida] del período de supervisión con bloqueo 0 [El margen depende del tipo de salida] Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 90 5 s • ... • 2 h; 1 min Valor del objeto "Estado de supervisión" 0 • 1 al superar el período Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 91: Lógica
• activa 6.26.1. Lógica AND 1-8 y lógica OR 1-8 Para la lógica AND y OR hay disponibles las mismas posibilidades de configuración. Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 92 Valor de salida del objeto B si 0 … 255 / 100 % / 360° / 127; 0 se sobrepasa el período de supervisión Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 93 • 1 + 2 + 3 • 1 + 2 + 4 • 1 + 3 + 4 • 2 + 3 + 4 • 1 + 2 + 3 + 4 Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 94: Entradas De Unión De La Lógica And
Fallo sensor de temperatura OFF Fallo sensor de humedad ON Fallo sensor de humedad OFF Fallo sensor de presión ON Fallo sensor de presión OFF Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 95 Salida de conmutación 3 CO2 Salida de conmutación 3 CO2 invertida Salida de conmutación 4 CO2 Salida de conmutación 4 CO2 invertida Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 96: Entradas De Unión De La Lógica Or
OR dispone de las siguientes entradas: Salida de conmutación lógica AND 1 Salida de conmutación lógica AND 1 invertida Salida de conmutación lógica AND 2 Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 97 Salida de conmutación lógica AND 7 Salida de conmutación lógica AND 7 invertida Salida de conmutación lógica AND 8 Salida de conmutación lógica AND 8 invertida Sensor Sewi KNX AQS/TH-D L-Pr Versión: 10.09.2018 • Reservado el derecho a realizar modificaciones técnicas y a errores.
Página 98 Elsner Elektronik GmbH Técnica de mando y automatización Sohlengrund 16 75395 Ostelsheim Tfno. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Alemania Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de Servicio técnico: +49 (0) 70 33 / 30 945-250...
