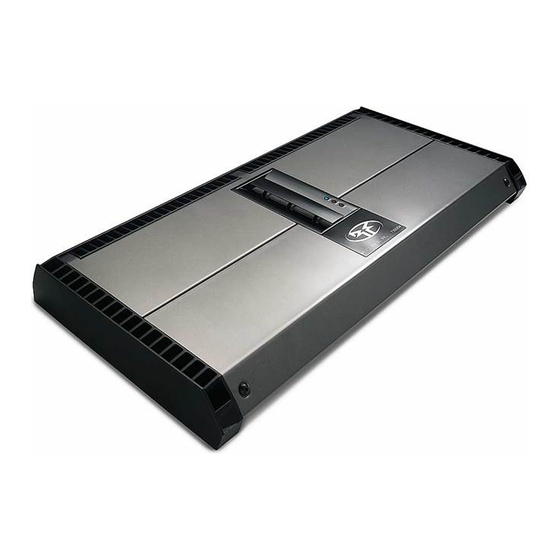

Rockford Fosgate Power Serie Instalación Y Funcionamiento
Ocultar thumbs
Ver también para Power Serie:
- Instalación y funcionamiento (72 páginas) ,
- Instalación y funcionamiento (32 páginas) ,
- Instalación y funcionamiento (64 páginas)
Capítulos
Tabla de contenido
Solución de problemas
Manuales relacionados para Rockford Fosgate Power Serie
Resumen de contenidos para Rockford Fosgate Power Serie
- Página 1 T8004 Installation & Operation T15004 Installation et fonctionnement Instalación y funcionamiento Einbau und Betrieb Installazione e funzionamento Power Series 4-Channel Amplifiers...
-
Página 2: Tabla De Contenido
NTRODUCTION Dear Customer, Congratulations on your purchase of the world's finest brand of car audio amplifiers. At Rockford Fosgate we are fanatics about musical reproduction at its best, and we are pleased you chose our product.Through years of engi- neering expertise, hand craftsmanship and critical testing procedures, we have created a wide range of products that reproduce music with all the clarity and richness you deserve. - Página 3 Installation Section of this manual. Other information can be located by using the Table of Contents.We, at Rockford Fosgate, have worked very hard to make sure all the information in this manual is current. But, as we are constantly finding new ways to improve our product, this information is subject to change without notice.
-
Página 4: Design Features
ESIGN EATURES 7 8 9 17 18 11 12 14 15 7 8 9 17 18 11 12 14 15 16 Power LED (Top of unit) – This Blue LED illuminates when the unit is turned on. Thermal LED (Top of unit) – This Red LED illuminates if the amplifier reaches the third stage of thermal protection.The amplifier will shut down to cool if this occurs. -
Página 5: Installation
ESIGN EATURES Infrasonic Filter – A 28Hz High Pass filter designed to prevent frequencies below the audio range from being applied to the subwoofer from the amplifier. Consequently improving subwoofer performance and power handling, particularly in vented enclosures. Gain Control – The input gain control is preset to match the output of most source units. It can be adjusted to match output levels from a variety of source units. -
Página 6: Mounting Locations
NSTALLATION This section focuses on some of the vehicle considerations for installing your new amplifier. Pre-planning your system layout and best wiring routes will save installation time.When deciding on the layout of your new system, be sure that each component will be easily accessible for making adjustments. CAUTION:If you feel unsure about installing this system yourself, have it installed by a qualified technician. -
Página 7: Battery And Charging
WIRING THE SYSTEM CAUTION:If you do not feel comfortable with wiring your new unit, please see your local Authorized Rockford Fosgate Dealer for installation. CAUTION:Before installation, disconnect the battery negative (-) terminal to prevent damage to the unit, fire and/or possible injury. - Página 8 NSTALLATION Connect from source signal by plugging the RCA cables into the input jacks at the amplifier. CAUTION:Always ensure power is off or disconnected at the amplifier before connecting RCA cables. Failure to do so may cause injury, damage to the amplifier and/or connected components.
- Página 9 NSTALLATION 2-Channel Wiring Mono Bridged • RCA Inputs connect to FRONT inputs only. • 2/4 CHN. SWITCH push in to set to 2 CHN. • Gain (Front & Rear) - is set independently to suit application. • Crossover (Front & Rear) - is set independently to suit application.
- Página 10 NSTALLATION 4-Channel Wiring Stereo Bridged • 2/4 CHN. SWITCH out to set to 4 CHN. • Gain (Front & Rear) - is set independently to suit application. • Crossover (Front & Rear) - is set independently to suit application.
-
Página 11: Operation
PERATION PARA-PUNCH REMOTE BASS Mounting and installation Find a location that gives easy access to the remote. NOTE:You can mount this unit in a variety of ways. Remove the back housing by using a small flat screwdriver in the slotted hole at the back.The housing can be installed with the mounting tab up or down, or left off for in panel installation. -
Página 12: Adjusting Gain
Do the following individually for each channel. Used to select between a 12dB/octave Butterworth or 24dB/octave Linkwitz-Riley filter. If you are unsure as to the correct setting of this feature, consult your local Authorized Rockford Fosgate dealer for the correct recommended setting for your specific system. -
Página 13: Troubleshooting
PERATION PREAMP OUTPUT CROSSOVER (Pass-Thru) Is used to set the crossover output for the Pass-Thru Jacks. Placing the switch in the HP position sets the output of the Pass-Thru to the High Pass mode, enabling frequencies above the frequency set at the main crossover to pass. Placing the switch in the AP position sets the output of the Pass-Thru to the All Pass mode, allowing all frequencies to pass. -
Página 14: Specifications
ROUBLESHOOTING Procedure 5: Check Amplifier if you experience excess Engine Noise. 1. Route all signal carrying wires (RCA, Speaker cables) away from power and ground wires. 2. Bypass any and all electrical components between the stereo and the amplifier(s). Connect stereo directly to input of amplifier. -
Página 15: Limited Warranty Information
Some states do not allow limitations on the length of an implied warranty, so this limitation may not apply. No person is authorized to assume for Rockford Fosgate any other liability in connection with the sale of the product. How to Obtain Service Contact the Authorized Rockford Fosgate Dealer you purchased this product from. -
Página 16: Introduction
Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appareil par un distributeur agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soin de lire la garantie et conservez votre reçu ainsi que l’emballage d'origine pour usage ultérieur. -
Página 17: Consignes De Sécurité
AVANT DE COMMENCER Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l’installateur de l’appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d’autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à... -
Página 18: Particularités Techniques
ARTICULARITÉS TECHNIQUES 7 8 9 17 18 11 12 14 15 7 8 9 17 18 11 12 14 15 16 DEL d'alimentation (au-dessus de l'appareil) – Cette DEL bleue s'illumine lorsque l'appareil est allumé. DEL thermique (au-dessus de l'appareil) – Cette DEL rouge s'illumine si l'ampli atteint le troisième niveau de protection thermique. -
Página 19: Installation
ARTICULARITÉS TECHNIQUES Télécommande de basses – La connexion de télécommande de basses Para-Punch se fait à l'aide d'un câble RJ-45 et peut être effectuée de différentes façons de manière à permettre un accès facile. Une commande permet d'amplifier les signaux de basse fréquence de façon à couvrir le bruit de la route et vous en mettre plein les oreilles. -
Página 20: Emplacements De Montage
NSTALLATION Cette section traite de points concernant le véhicule dont il faut tenir compte pour l’installation de votre nouvel ampli.Vous sauverez du temps en planifiant à l’avance la disposition du système et du câblage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages. si vous vous sentez incapable d’installer l’appareil vous-même, confiez la tâche à... -
Página 21: Batterie Et Charge
à l’aise pour effectuer vous-même le câblage de votre nouvel appareil, veuillez confier l’installation à MISE EN GARDE : votre distributeur agréé Rockford Fosgate. avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d’incendie ou MISE EN GARDE : de dommages à... - Página 22 NSTALLATION Connectez le signal à l'ampli en branchant les câbles RCA dans les prises d'entrée de l'ampli. Assurez-vous toujours que l'ampli est éteint ou débranché avant de connecter les câbles RCA.Toute négligence à cet égard peut MISE EN GARDE : causer des blessures ou endommager l'ampli et/ou les composants qui lui sont connectés.
- Página 23 NSTALLATION Câblage à 2 voies Ponté mono • Entrées RCA connectées à l'AVANT seulement. • COMMUTATEUR 2/4 VOIES - Enfoncer pour régler sur 2 voies. • Gain (avant et arrière) - Réglé de façon indépendante selon l'application. • Filtre passif (avant et arrière) - Réglé de façon indépendante selon l'application.
- Página 24 NSTALLATION Câblage à 4 voies Ponté stéréo • COMMUTATEUR 2/4 VOIES - Enfoncer pour régler sur 4 voies. • Gain (avant et arrière) - Réglé de façon indépendante selon l'application. • Filtre passif (avant et arrière) - Réglé de façon indépendante selon l'application.
-
Página 25: Fonctionnement
ONCTIONNEMENT TÉLÉCOMMANDE DE BASSES PARA-PUNCH Montage et installation Trouvez un bon emplacement offrant un accès facile à l'appareil de télécommande. REMARQUE : Vous pouvez monter l'appareil de différentes façons. Retirez le boîtier arrière en insérant un petit tournevis à tête plate dans le trou allongé à l'arrière. Le boîtier peut être installé avec la languette de montage vers le haut ou vers le bas, ou laissé... -
Página 26: Réglage Du Gain
Cela correspondant généralement au maximum du volume sur la plupart des unités source.Augmentez ensuite le gain de l'ampli jusqu'à ce que le volume soit adéquat. Les sources audio Rockford Fosgate ne produisent pas de distorsion, vous pouvez donc mettre le volume au maximum. -
Página 27: Filtre De Sortie Préampli
ONCTIONNEMENT FILTRE DE SORTIE PRÉAMPLI (extension ampli) Sert à régler la sortie de filtre pour l'extension ampli. Lorsque le sélecteur est en position HP , la sortie extension ampli est en mode passe-haut, ce qui laisse passer les fréquences situées au-dessus de la fréquence définie. Lorsque le sélecteur est en position AP , la sortie extension ampli est en mode passe-tout, ce qui laisse passer toutes les fréquences. -
Página 28: Dépannage
ÉPANNAGE Procédure 5 :vérifiez l’ampli si un bruit de moteur excessif se produit. Acheminez tous les fils de signal (RCA,câbles de haut-parleur) à l’écart des fils d’alimentation ou de masse. Contournez tous les composants électriques situés entre la stéréo et l’ampli.Connectez la stéréo directement à l’entrée de l’ampli.Si le bruit disparaît,l’unité... - Página 29 Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable.Aucune personne n’est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.
-
Página 30: Introducción
¡Insista en ello! Después de todo, su nuevo sistema sólo merece lo mejor. Para darle el toque final a su nueva imagen Rockford Fosgate; pida sus accesorios Rockford, los cuales incluyen playeras, chaquetas, gorras y anteojos para sol. -
Página 31: Instrucciones De Seguridad
INICIO ¡Bienvenidos a Rockford Fosgate! Este manual ha sido creado para proporcionarle información al dueño, vendedor y técnico de instalación. Para quienes desean información rápida sobre cómo instalar este producto, por favor vean la Sección Instalación de este manual. El resto de la información puede encontrarse usando el Índice de Materias. -
Página 32: Características Del Diseño
ARACTERÍSTICAS DEL ISEÑO 7 8 9 17 18 11 12 14 15 7 8 9 17 18 11 12 14 15 16 LED de alimentación (Parte superior de la unidad) – Este LED azul se ilumina cuando se enciende la unidad. LED de temperatura (Parte superior de la unidad) –... -
Página 33: Instalación
ARACTERÍSTICAS DEL ISEÑO Remote Bass - La conexión del Para-Punch Remote Bass se hace usando cable RJ-45 y se puede instalar en una variedad de maneras distintas para tener acceso fácil para el control. Se usa un control para reforzar la información de baja frecuencia para vencer el ruido de la calle y proyectar los bajos en sus oídos. -
Página 34: Lugares De Montaje
NSTALACIÓN Esta sección se concentra en algunas de las consideraciones para su vehículo para instalar el nuevo amplificador. La planificación previa del diagrama de su sistema y las mejores rutas del cableado ayudarán a ahorrar tiempo en la instalación. Cuando se decida sobre el diagrama de su nuevo sistema, asegúrese de que cada componente esté... -
Página 35: Batería Y Carga
PRECAUCIÓN: Si no se siente capaz de instalar el cableado de su nueva unidad, por favor consulte a su Distribuidor Autorizado Rockford Fosgate local sobre la instalación. PRECAUCIÓN: Antes de la instalación, desconecte el terminal negativo de la batería (-) para prevenir daño a la unidad, incendio o posibles lesiones. - Página 36 NSTALACIÓN Conecte desde la señal de origen enchufando los cables RCA en los conectores de entrada en el amplificador. PRECAUCIÓN: Asegúrese siempre de que la alimentación esté apagada o desconectada en el amplificador antes de conectar los cables RCA. No hacerlo podría causar lesiones, daños al amplificador o a los componentes conectados.
- Página 37 NSTALACIÓN Cableado de 2 canales Mono ponteado • Las entradas RCA sólo se conectan a las entradas DELANTERAS. • 2/4 CHN. SWITCH presionado hacia adentro para 2 CHN (2 canales). • Ganancia (adelante y atrás) – se ajusta independientemente de acuerdo a la aplicación.
- Página 38 NSTALACIÓN Cableado de 4 canales Estéreo ponteado • 2/4 CHN. SWITCH presionado hacia adentro para 4 CHN (4 canales). • Ganancia (adelante y atrás) – se ajusta independientemente de acuerdo a la aplicación. • Cruce (adelante y atrás) – se ajusta independientemente de acuerdo a la aplicación.
-
Página 39: Funcionamiento
UNCIONAMIENTO PARA-PUNCH REMOTE BASS Montaje e instalación Encuentre un sitio que permita el acceso fácil a la unidad remota. NOTA: Puede montar la unidad de distintas maneras. Extraiga el armazón posterior usando un destornillador de hoja plana en el agujero con ranura en la parte posterior. El armazón se puede instalar con la lengüeta de montaje hacia arriba, abajo, o se puede dejar a un lado para hacer la instalación en el panel. -
Página 40: Ajuste De Ganancia
Esto será hasta arriba en la mayoría de las unidades fuentes. Luego, aumente el ajuste de ganancia del amplificador hasta que se obtenga un volumen adecuado. Las unidades fuentes. Rockford Fosgate no distorsionan, de manera que se puede usar el volumen con el ajuste máximo. -
Página 41: Cruce De Salida Del Preamplificador
UNCIONAMIENTO CRUCE DE LA SALIDA DEL PREAMPLIFICADOR (Pass-Thru) Se utiliza para establecer la salida del cruce para los conectores Pass-Thru. El colocar el interruptor en la posición HP configura la salida del Pass-Thru en el modo Pasa altos,permitiendo que pasen las frecuencias mayores que la frecuencia establecida en el cruce principal. El colocar el interruptor en la posición AP configura la salida del Pass-Thru en el modo Pasa todo, permitiendo que pasen todas las frecuencias. -
Página 42: Especificaciones
OLUCIÓN DE ROBLEMAS Procedimiento 5:Verifique el amplificador si siente excesivo ruido de motor. Pase todos los cables que llevan señales (RCA,cables de altavoces) lejos de los cables de alimentación y de tierra. Desvíe cualquiera y todos los componentes eléctricos entre el estéreo y los amplificadores.Conecte el estéreo directamente a la entrada del amplificador.Si el ruido desaparece el componente que está... -
Página 43: Información Sobre La Garantía Limitada
2. Cualquier costo o gasto relacionado con la desinstalación o nueva instalación del producto 3. Servicios prestados por alguien que no sea un Centro de Servicio Autorizado por Rockford Fosgate 4. Cualquier producto que tenga el número de serie borrado, alterado o removido 5. - Página 44 Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste. Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen.
-
Página 45: Sicherheitshinweise
Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern. -
Página 46: Designcharakteristiken
ESIGNCHARAKTERISTIKEN 7 8 9 17 18 11 12 14 15 7 8 9 17 18 11 12 14 15 16 Betriebs-LED (Oberseite des Geräts) – Diese blaue LED leuchtet auf, wenn das Gerät betriebsbereit ist. Thermal-LED (Oberseite des Geräts) – Diese rote LED leuchtet auf, wenn der Verstärker die dritte Stufe des thermalen Schutzes erreicht hat.Wenn dies eintritt, schaltet sich der Verstärker zum Abkühlen aus. -
Página 47: Einbau
ESIGNCHARAKTERISTIKEN Bassfernbedienung – Die Para-Punchbass-Fernbedienung wird mit einem RJ-45 Kabel angeschlossen und kann auf verschiedene Weise leicht zugänglich angeschlossen werden. Ein Regler wird dazu benutzt, die Niederfrequenzinformationen zu verstärken, um Straßengeräusche auszugleichen und die Bässe gut hörbar zu machen. Dieser Bassregler ist eine von 0 bis +18 dB variable Engbandanpassung mit einem Gyrator-basierten Punch-EQ, der Frequenzverschiebungen bei Verstärkung eliminiert. -
Página 48: Befestigungsstellen
Prüfen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten leicht erreichbar sind, um Einstellungen vorzunehmen. Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. -
Página 49: Batterie Und Aufladung
Batterie und eines Energiespeicherungskondensators, um die Leistung Ihres Verstärkers zu maximieren. VERKABELUNG DES SYSTEMS Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. - Página 50 INBAU Vom Quellsignal durch Einstöpseln der RCA-Kabel in die Eingangsbuchsen am Verstärker anschließen. Vor dem Anschließen von RCA-Kabeln stets gewährleisten, dass die Stromzufuhr zum Verstärker abgeschaltet oder entfernt wurde. VORSICHT: Andernfalls können Verletzungen oder Schäden am Verstärker bzw. den angeschlossenen Komponenten verursacht werden. Die Lautsprecher anschließen.Von den Enden der Lautsprecherkabel 13 mm Isolation abziehen, dann die Kabel in das Lautsprecheranschlussstück einführen und die Befestigungsschraube fest anziehen.
- Página 51 INBAU Zweikanalverkabelung Mono überbrückt • RCA-Eingänge nur an den vorderen Eingängen anschließen. • Den Zwei-/Vierkanalschalter zur Wahl der Zweikanalfunktion eindrücken. • Lautstärke (vorn & hinten) – wird ja nach Anwendung unabhängig eingestellt. • Crossover (vorn & hinten) - wird ja nach Anwendung unabhängig eingestellt.
- Página 52 INBAU Vierkanalverkabelung Stereo überbrückt • Den Zwei-/Vierkanalschalter zur Wahl der Vierkanalfunktion herausdrücken. • Lautstärke (vorn & hinten) – wird ja nach Anwendung unabhängig eingestellt. • Crossover (vorn & hinten) - wird ja nach Anwendung unabhängig eingestellt.
-
Página 53: Betrieb
ETRIEB PARA-PUNCHBASS-FERNBEDIENUNG Befestigung und Einbau Eine Stelle finden, an der die Fernbedienung leicht zugänglich ist. Dieses Gerät kann auf verschiedene Weisen befestigt werden. Das rückwärtige Gehäuse mithilfe eines kleinen flachen Schraubenziehers im geschlitzten Loch auf der Rückseite abnehmen. Das Gehäuse kann HINWEIS: mit nach oben oder unten gestelltem Befestigungsriegel eingebaut oder zum Einbau im Armaturenbrett weggelassen werden. -
Página 54: Lautstärke Einstellen
Dient dazu,zwischen einem 12 dB/Oktav Butterworth- oder einem 24 dB/Oktav Linkwitz-Riley-Filter zu wählen. Sind Sie sich nicht sicher,wie diese Funktion korrekt eingestellt wird,fragen Sie einen Vertragshändler von Rockford Fosgate hinsichtlich der empfohlenen Einstellung für Ihr spezielles System um Rat.Im Zweifelsfall wählen Sie die 24 dB Einstellung. -
Página 55: Crossover-Vorverstärkerausgang
ETRIEB CROSSOVER-VORVERSTÄRKERAUSGANG (Durchgang) Dient dazu,den Crossoverausgang für die Durchgangsausgänge einzustellen. In der HP-Position wird der Ausgang der Durchgangsausgänge in die Hochpassfunktion versetzt,wodurch Frequenzen überhalb der am Hauptcrossover eingestellten Frequenz passieren können. In der AP-Position wird der Ausgang der Durchgangsausgänge in die Allpassfunktion versetzt,wodurch alle Frequenzen passieren können. -
Página 56: Technische Daten
EHLERBESEITIGUNG Verfahren 5:Den Verstärker auf übermäßige Motorengeräusche prüfen. Alle signalübertragenden Kabel (RCA-,Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen. ODER Alle elektrischen Komponenten zwischen der Stereoanlage und dem/den Verstärker(n) umgehen.Die Stereoanlage direkt am Verstärkereingang anschließen.Falls das Geräusch eliminiert ist,ist das umgangene Gerät die Ursache des Geräuschs. ODER Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen.Die Kabel an anderen Stellen wieder erden.Prüfen, ob die Erdungsstelle sauberes,glänzendes Metall ist,das frei von Farbe,Rost usw.ist. - Página 57 Einschränkung nicht in allen Fällen zu. Inanspruchnahme des Kundendienstes Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler, bei dem Sie dieses Produkt gekauft haben. Benötigen Sie zusätzliche Hilfe, rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsnummer), um jegliche Produkte an Rockford Fosgate zurückzusenden.
-
Página 58: Introduzione
Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sia la ricevuta che l’imballaggio... -
Página 59: Istruzioni Di Sicurezza
PRIMI PASSI Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l’Indice. -
Página 60: Caratteristiche Del Design
ARATTERISTICHE DEL ESIGN 7 8 9 17 18 11 12 14 15 7 8 9 17 18 11 12 14 15 16 LED alimentazione (parte superiore dell'unità) – Questo LED blu si accende quando l'unità viene accesa. LED temperatura (parte superiore dell'unità) – Questo LED rosso si accende quando l'amplificatore raggiunge il terzo livello nella protezione dal surriscaldamento. -
Página 61: Installazione
ARATTERISTICHE DEL ESIGN Comando a distanza per toni bassi - Il collegamento con il comando a distanza per toni bassi Para-Punch viene effettuato tramite un cavo RJ-45 e può essere installato in vari modi per accedere facilmente all'unità. Un comando viene utilizzato per aumentare l'informazione a bassa frequenza per compensare per il rumore stradale. Il comando per toni bassi è... -
Página 62: Posizionamento
NSTALLAZIONE Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all’installazione del vostro nuovo amplificatore.Programmando a priori la configurazione del vostro sistema audio nonché i migliori cablaggi, risparmierete tempo durante l’installazione. Quando avrete deciso la miglior configurazione per il vostro nuovo sistema audio, assicuratevi di poter accedere facilmente a ciascuna componente per effettuare le regolazioni necessarie. -
Página 63: Batteria E Caricamento
CABLAGGIO DEL SISTEMA Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. - Página 64 NSTALLAZIONE Collegate il segnale di fonte inserendo i cavi RCA negli spinotti d’ingresso ubicati sull’amplificatore stesso. Verificare sempre che l'alimentazione sia spenta o scollegata presso l'amplificatore prima di collegare cavi RCA. In caso contrario si ATTENZIONE: potrebbero causare lesioni, danni all'amplificatore o ai componenti collegati.
- Página 65 NSTALLAZIONE Cablaggio a 2 canali Mono in parallelo • Gli ingressi RCA si collegano solo agli ingressi ANTERIORI. • 2/4 CAN. PULSANTE abbassato per passare a 2 canali. • Guadagno (anteriore e posteriore) - impostato in maniera indipendente a seconda dell'applicazione. •...
- Página 66 NSTALLAZIONE Cablaggio a 4 canali Stereo in parallelo • 2/4 CAN. PULSANTE abbassato per passare a 4 canali. • Guadagno (anteriore e posteriore) - impostato in maniera indipendente a seconda dell'applicazione. • Crossover (anteriore e posteriore) - impostata in maniera indipendente a seconda dell'applicazione.
-
Página 67: Funzionamento
UNZIONAMENTO COMANDO A DISTANZA PER TONI BASSI PARA-PUNCH Montaggio ed installazione Trovare una ubicazione che permetta un accesso facile all'unità. NOTA: L'unità può essere montata in vari modi.. Rimuovere l'alloggiamento posteriore utilizzando un piccolo cacciavite piatto nella fessura sul retro. L'alloggiamento può essere installato con la linguetta di montaggio verso l'alto o verso il basso, o senza linguetta in caso di montaggio nel pannello. -
Página 68: Regolazione Del Guadagno
Nella maggior parte delle unità, ciò avviene quasi al volume massimo. Quindi aumentare il guadagno dell'amplificatore fino a quando il volume è al livello desiderato. Nelle unità di fonte della Rockford Fosgate, il suono non è soggetto a distorsione e pertanto, il volume potrà essere alzato fino al massimo. -
Página 69: Crossover Uscita Preamplificatore
UNZIONAMENTO CROSSOVER USCITA PREAMPLIFICATORE (Passante) Viene utilizzato per impostare l'uscita crossover per gli spinotti passanti. Posizionando l'interruttore nella posizione HP , l'uscita del passante viene impostata in modalità passa alto, permettendo il passaggio di frequenze al di sopra della frequenza di taglio. Posizionando l'interruttore nella posizione AP , l'uscita del passante viene impostata in modalità... -
Página 70: Specifiche
NDIVIDUAZIONE IPARAZIONE UASTI Procedura 5:Controllate l’amplificatore se si verificasse un rumore eccessivo a livello del motore. Fate scorrere tutti i fili che portano segnali (RCA,cavi degli altoparlanti) lontano dalla tensione e dai fili della messa a terra. OPPURE Bipassate tutte le componenti elettriche tra il sistema stereofonico e l’amplificatore(i).Collegate il sistema stereofonico direttamente all’entrata dell’amplificatore.Se il rumore sparisse,vuol dire che l’unità... -
Página 71: Limitata
Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta) Ciò che è coperto dalla garanzia Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation. - Página 72 Rockford Corporation Rockford Fosgate 546 South Rockford Drive Tempe, Arizona 85281 U.S.A. In U.S.A., (480) 967-3565 In Europe, Fax (49) 8503-934014 In Japan, Fax (81) 559-79-1265 www.rockfordfosgate.com 07/04 B.M. Printed in U.S.A MAN-5279-B...
