CONFIGURACIÓN
Para facilitar la con guración y el manteni-
miento del cuadro, éste dispone de un
avanzado sistema de menús accesibles
mediante teclado integrado de 4 teclas y
presentación de datos en display LCD
retroiluminado que permite con gurar el
cuadro de forma sencilla, rápida e intuitiva.
Presionar las teclas BACK + ENTER
simultáneamente para acceder al menú de
con guración. El LCD se iluminará. Para
moverse a través del menú el cuadro
dispone de 4 teclas que son:
BACK (salir)
ENTER (aceptar)
<- (atrás)
-> (adelante)
Mientras se utiliza el menú de con gura-
ción normalmente se utilizan las dos líneas
de la pantalla; en una de ellas aparecerán
en los extremos los símbolos < y > para
indicar que el usuario se encuentra nave-
gando en esa línea. Al navegar en la línea
de arriba se navega entre menús y pará-
metros (apareciendo el valor actual si
procede en la línea inferior). Al navegar en
la línea de abajo se navega entre los
posibles valores del parámetro seleccio-
nado, mostrado en la línea superior.
Por tanto, las teclas <- / -> sirven para
desplazarse entre los elementos del nivel
de navegación actual, la tecla ENTER sirve
para seleccionar un elemento o validar la
selección de un valor, y la tecla BACK sirve
para cancelar la modi cación de un
parámetro y en general, volver hacia atrás.
SMINN
BOX L VF1D
BACK
BACK
6
Temporalmente y en función de su uso la
instalación debe ser sometida a un
completo test de funcionamiento por
personal cuali cado para poder detectar
cualquier signo de desgaste o deterioro.
Si por algún motivo el cuadro necesitara
reparación póngase en contacto con el
fabricante o con el servicio o cial más
cercano.
Una vez programada la maniobra
deberemos asegurarnos que los ajustes
de potencia y paro suave son los
adecuados para el cumplimiento de la
norma EN12453:2000 , realizando las
mediciones conforme al método descrito
en la norma EN12445:2000.
Ver grá ca de fuerzas.
Si por características de la instalación
estos valores no se cumplieran se
deberán instalar elementos de
protección adicional.
La fuerza dinámica Fd, no deberá
superar las siguientes medidas:
< 400N en espacios entre 5-50cm
< 1400N en espacios mayores de 50cm
ENTER
ENTER

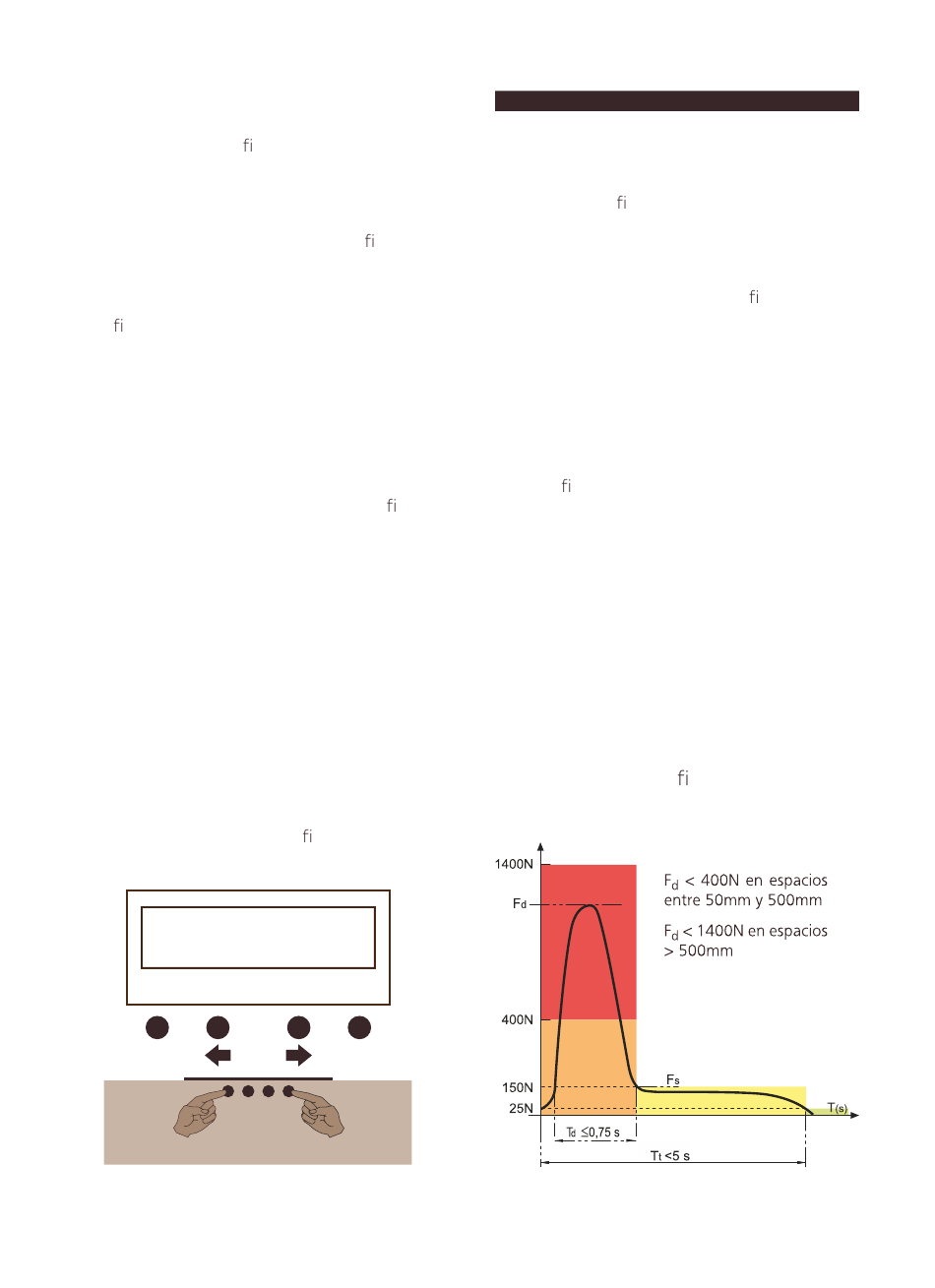

Grá ca de fuerzas
Fd: Fuerza dinámica
Fs: Fuerza estática
