For mounting the scanning head, please refer to the separate Instructions.
Für Montage des Abtastkopfes bitte separate Anleitung beachten.
Pour le montage de la tête captrice, veuillez tenir compte des instructions distinctes.
Per il montaggio della testina fare riferimento al relativo manuale.
Tener en cuenta las instrucciones suministradas por separado para el montaje del cabezal lector
Mounting Instructions
Montageanleitung
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje

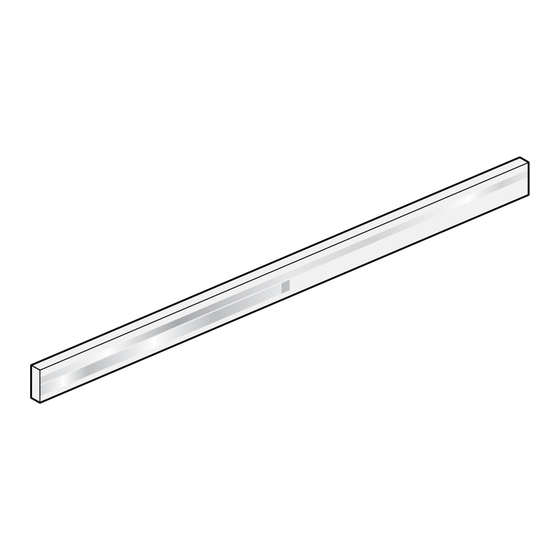

LIF 401 R
Scale
Maßstab
Barreau de verre
Riga graduata
Regla
03/2018
Publicidad
Tabla de contenido
Manuales relacionados para HEIDENHAIN LIF 401 R
Resumen de contenidos para HEIDENHAIN LIF 401 R
- Página 1 Mounting Instructions Montageanleitung Instructions de montage Istruzioni di montaggio Instrucciones de montaje LIF 401 R Scale For mounting the scanning head, please refer to the separate Instructions. Maßstab Für Montage des Abtastkopfes bitte separate Anleitung beachten. Barreau de verre Pour le montage de la tête captrice, veuillez tenir compte des instructions distinctes.
-
Página 2: Tabla De Contenido
Contents Page Seite Inhalt Warnhinweise Warnings Sommaire Lieferumfang Items Supplied Indice Hinweise zur Montage Mounting Procedure Montage Mounting Indice 13 Fixpunktklebung 13 Fixed-point bond 15 Demontage 15 Dissasembly Page Pagina Página Avertissements Avvertenze Advertencias Contenu de la fourniture Standard di formitura Suministro Procédure de montage Avvertenze per il montaggio... -
Página 3: Avertissements
Warnings Warnhinweise Avertissements Avvertenze Advertencias Note: Mounting is to be conducted by a qualified specialist under compliance with local safety regulations. The system must be disconnected from power! Achtung: Die Montage ist von einer qualifizierten Fachkraft unter Beachtung der örtlichen Sicherheitsvorschriften vorzunehmen. Die Anlage muss spannungsfrei geschaltet sein! Attention : Seul un personnel qualifié... -
Página 4: Contenu De La Fourniture
LIF 401 R Scale with PRECIMET elastic mounting film. Maßstab LIF 401 R mit Montagefilm PRECIMET. Règle de mesure LIF 401 R avec film de montage PRECIMET. LIF 401 R Supporto graduato LIF 401 R con pellicola di montaggio PRECIMET. - Página 5 To be ordered separately: a) Roller for mounting the scale b) Dispensing nozzle and mixing tubes c) Adhesive d) Double-cartridge gun Separat bestellen: a) Roller zur Montage des Maßstabes b) Dosiernadeln und Mischrohre c) Klebstoff d) Doppelkartuschenpresse Fixed-point bonding accessories Zubehör Fixpunktklebung A commander séparément : Eléments point fixe...
-
Página 6: Procédure De Montage
Mounting Procedure Hinweise zur Montage Procédure de montage Avvertenze per il montaggio Indicaciones para el montaje Choose a mounting attitude such that the maximum traverse range is within the measuring length ML of the encoder. Protect the graduation from direct contamination. Anbau so wählen, dass der maximale Verfahrweg innerhalb der Messlänge ML des Messgerätes liegt. -
Página 7: Montaggi
Mounting Montage Montage Montaggi Montaje Mounting tolerances F = Machine guideway Ra3.2 Anbautoleranzen F = Maschinenführung Tolérances de montage F = Guidage de la machine Tolleranze di montaggio F = Guida della macchina 2.5...2.8 Tolerancias de montaje F = Guía de la máquina The mounting surface must be free of paint, dust, or grease. - Página 8 Attach the stop pins 1 or the stop rail 2. Anschlagstifte 1 oder Anschlagleiste 2 anbringen. Fixer les goupilles 1 ou la barrette d‘arrêt 2. Applicare i perni 1 o la guida di arresto 2. Colocar los bulones-tope 1 o la barra-tope 2.
- Página 9 The scale with PRECIMET adhesive mounting film has to be attached at a temperature > 15 °C! Pay attention to the expiration date on the package! Peel off the protective film from the mounting film, protect the adhesive surface from contamination! Maßstab mit Montagefilm PRECIMET muss bei Temperatur >...
- Página 10 LIF 401R Ensure correct position of the scale to the scanning head! Carefully place the scale on the stop pins or aligning rail and lightly press it against the mounting surface. LIF 401R Auf die richtige Lage Maßstab zu Abtastkopf achten! Maßstab vorsichtig auf die Anschlagstifte oder Anschlagleiste legen und an die Auflagefläche schieben.
- Página 11 Check that the straightness of the scale is < 0.05 mm. Use the roller to evenly press the scale against the mounting surface, starting LIF 401R from the middle. Peel off the protective film from the scale (if possible, just before mounting the scanning head).
- Página 12 For ML < 170 mm secure at center with epoxy*. Bei ML < 170 mm mit Epoxy* in der Mitte sichern. Pour ML < 170 mm, renforcer au centre avec epoxy*. Se la lunghezza è < 170 mm fissare con Epoxy al centro*. Cuando ML <...
-
Página 13: Incollaggio Punto Fisso
Fixed-point bond Fixpunktklebung Collage du point fixe Incollaggio punto fisso Pegado de los puntos de fijación Apply adhesive with a double-cartridge gun and a dispensing nozzle on a length of 10±2 mm (= dispensing length). Be sure to comply with the work instructions in the accompanying documentation! Klebstoff mit einer Doppelkartuschenpresse und einer Dosiernadel auf einer Länge von 10±2 mm (= Dosierlänge) auftragen. - Página 14 For an encoder usage temperature of –10 °C of +30 °C, a high fixed-point stiffness is ensured through hardening at a temperature of 22 °C over 24 hours. For high fixed-point stiffness over the complete temperature range up to 70 °C, we recommend high- temperature hardening at 80 °C over 3 hours.
-
Página 15: Desmontaje
• ¡Peligro por causa de astillas y aristas afiladas! • ¡Proteger las hojas de los datos de seguridad de los disolventes! Follow the Disassembly Instructions: Demontageanleitung beachten: Suivez les instructions de démontage: Regolazione errore di Moiré con spina: Consultar las instrucciones de desmontaje: www.heidenhain.de/documentation/infobase... - Página 16 DR. JOHANNES HEIDENHAIN GmbH Dr.-Johannes-Heidenhain-Straße 5 83301 Traunreut, Germany { +49 8669 31-0 | +49 8669 32-5061 E-mail: info@heidenhain.de Technical support | +49 8669 32-1000 Measuring systems { +49 8669 31-3104 E-mail: service.ms-support@heidenhain.de NC support { +49 8669 31-3101 E-mail: service.nc-support@heidenhain.de...
