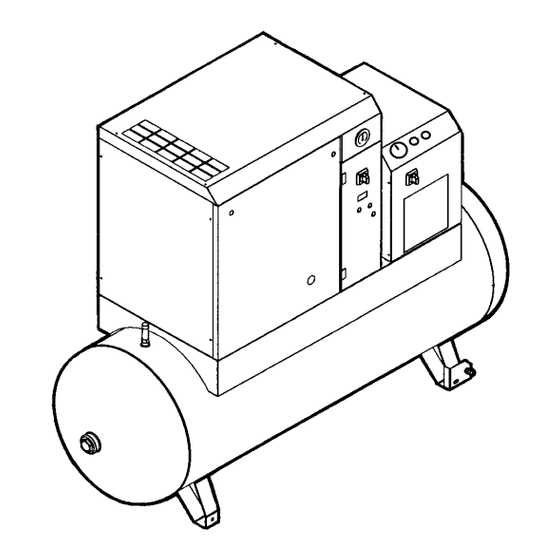

- Página 1 cULus Código 2200772364 03 Edición 05 / 2010 MANUAL DE INSTRUCCIONES Y MANTENIMIENTO COMPRESORES 10 - 15 CV kW 7,5 - 11 LEA ESTE MANUAL ATENTAMENTE ANTES DE REALIZAR CUALQUIER OPERACIÓN EN EL COMPRESOR.
- Página 2 ESPAÑOL Código 2200772364 03 MANUAL DE INSTRUCCIONES Y MANTENIMIENTO Edición 05/2010 COMPRESORES 10 - 15 CV 7,5 - 11 kW ESTA MÁQUINA SE DEBE CONECTAR A DOS ALIMENTACIONES ELÉCTRICAS DIFERENTES: TRIFÁSICA O MONOFÁSICA PARA EL COMPRESOR Y MONOFÁSICA PARA EL SECADOR LEA ESTE MANUAL ATENTAMENTE ANTES DE REALIZAR CUALQUIER OPERACIÓN EN EL COMPRESOR.
-
Página 3: Tabla De Contenido
ESPAÑOL CONTENIDO PARTE A: INFORMACIÓN PARA EL USUARIO CARACTERÍSTICAS GENERALES USO PREVISTO FUNCIONAMIENTO NORMAS GENERALES DE SEGURIDAD DESCRIPCIÓN DE LAS ETIQUETAS DE ADVERTENCIA ZONAS PELIGROSAS DISPOSITIVOS DE SEGURIDAD POSICIÓN DE LAS ETIQUETAS DE ADVERTENCIA SALA DE COMPRESORES 10.0 TRANSPORTE Y MANEJO 11.0 DESEMBALAJE 12.0... -
Página 4: Características Generales
ESPAÑOL PARA ASISTENCIA TÉCNICA En caso de avería o fallo de funcionamiento de la máquina, desconéctela y no la manipule. Si fuese necesario realizar alguna reparación, acuda solamente a un centro de asistencia técnica autorizado por el fabricante e insista en el uso de piezas de repuesto originales Devair. De lo contrario, podría poner en peligro la seguridad de la máquina. -
Página 5: Funcionamiento
ESPAÑOL 3.0 FUNCIONAMIENTO 3.1 FUNCIONAMIENTO DEL COMPRESOR El motor eléctrico y el compresor están acoplados por medio de una transmisión por correa. El compresor admite el aire exterior a través de la válvula de aspiración. El aire aspirado se filtra a través de un cartucho instalado aguas arriba de la válvula de aspiración. -
Página 6: Descripción De Las Etiquetas De Advertencia
ESPAÑOL 5.0 DESCRIPCIÓN DE LAS ETIQUETAS DE ADVERTENCIA 1) EYECCIÓN DE FLUIDO 6) ALTA PRESIÓN 2) TENSIÓN ELÉCTRICA PELIGROSA 7) PIEZAS CALIENTES 3) AIRE NO APTO PARA RESPIRAR 8) PIEZAS MÓVILES 4) RUIDO 9) VENTILADOR EN MOVIMIENTO 5) MÁQUINA CON ARRANQUE PURGAR TODOS LOS DÍAS AUTOMÁTICO 5.1 DESCRIPCIÓN DE LAS SEÑALES OBLIGATORIAS... -
Página 7: Dispositivos De Seguridad
ESPAÑOL 6.2 ZONAS PELIGROSAS PARA EL SECADOR Y EL DEPÓSITO Riesgos presentes en toda la máquina FIG. 3A 7.0 DISPOSITIVOS DE SEGURIDAD 7.1 DISPOSITIVOS DE SEGURIDAD PARA EL COMPRESOR DE TORNILLO (Fig. 4) 1) Tornillos de seguridad 2) La protección delantera se puede abrir con una llave especial 3) Dispositivo de protección fijo: ventilador de refrigeración/polea 4) Válvula de seguridad 5) Parada de emergencia... - Página 8 ESPAÑOL FIG. 4 7.2 DISPOSITIVOS DE SEGURIDAD PARA EL SECADOR Y EL DEPÓSITO 1) Válvula de seguridad 2) Tapa protectora del interruptor 3) Tapa protectora del presostato 4) Relé del compresor de refrigerante (automático) 5) Protector de sobrecarga del compresor de refrigerante FIG.
-
Página 9: Posición De Las Etiquetas De Advertencia
ESPAÑOL 8.0 POSICIÓN DE LAS ETIQUETAS DE ADVERTENCIA 8.1 POSICIÓN DE LAS ETIQUETAS DE ADVERTENCIA DEL COMPRESOR Las placas que hay montadas en el compresor forman parte de la máquina; se han instalado con fines de seguridad y no se deben retirar ni deteriorar por ningún motivo. 1) Placa de peligro, código 2202260791 4) Etiqueta eléctrica, código 2202722100 2) Placa “Máquina con arranque automático”, código 2202260791... - Página 10 ESPAÑOL 8.3 POSICIÓN DE LA PLACA DE DATOS DEL COMPRESOR FIG. 8 Cód. 2200772364 03 - Edición 05/2010 - 9...
-
Página 11: Sala De Compresores
ESPAÑOL 8.4 POSICIÓN DE LA PLACA DE DATOS DEL SECADOR – DEPÓSITO DE AIRE FIG. 9 9.0 SALA DE COMPRESORES 9.1 SUELO El suelo debe ser de tipo industrial y estar nivelado; el peso total de la máquina se indica en el capítulo 13.0 Tenga en cuenta el peso total de la máquina cuando proceda con su colocación. -
Página 12: Transporte Y Manejo
ESPAÑOL 10.0 TRANSPORTE Y MANEJO La máquina debe transportarse como se muestra en las siguientes figuras. FIG. 11 L = 6 m (18 pies) mínimo Barra espaciadora de protección de la carrocería Atención: Se recomienda colocar la eslinga como se indica en la figura. -
Página 13: Instalación
ESPAÑOL 12.0 INSTALACIÓN 12.1 COLOCACIÓN Una vez desembalado el equipo y preparada la sala de compresores, ponga la máquina en posición comprobando los puntos siguientes: ● Asegúrese de que hay suficiente espacio alrededor de la máquina para realizar las operaciones de mantenimiento (consulte la Fig. - Página 14 ESPAÑOL LOS CABLES, ENCHUFES Y CUALQUIER OTRO TIPO DE MATERIAL ELÉCTRICO UTILIZADOS PARA LA CONEXIÓN DEBEN SER ADECUADOS PARA EL USO Y CUMPLIR LOS REQUISITOS ESTABLECIDOS EN LAS NORMATIVAS VIGENTES. 12.3 CONEXIÓN A LA RED DE AIRE COMPRIMIDO Instale una válvula de interceptación manual (ref. 1) entre la máquina y la red de aire comprimido para poder aislar el compresor durante las operaciones de mantenimiento;...
-
Página 15: Dimensiones Y Datos Técnicos
ESPAÑOL 13.0 DIMENSIONES Y DATOS TÉCNICOS Dimensiones mm Conexión Dimensiones mm Conexión (pulg.) de aire (pulg.) de aire 10-15 CV 10-15 CV 7,5-11 kW 7,5-11 kW ½” ½” 1875 1483 1875 1483 (73,8) (24,4) (58,3) (73,8) (24,4) (58,3) Dimensiones mm Conexión (pulg.) de aire... -
Página 16: Ilustración De La Máquina
ESPAÑOL R 134a Potencia nominal MÁX. Potencia Potencia Peso W (CV) Kg (lb) nominal TIPO nominal Kg (lb) W (CV) W (CV) SECADOR 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz 0,350 256 W 45 W 301 W... - Página 17 ESPAÑOL 14.2 DISPOSICIÓN GENERAL DEL COMPRESOR DE TORNILLO 1 Filtro de aspiración de aire 12 Descarga de aceite 2 Válvula termostática 13 Depósito de aceite 3 Filtro de aceite 14 Manómetro de presión de suministro 4 Refrigerador de aire-aceite 15 Válvula de seguridad 5 Unidad de aspiración 16 Motor eléctrico 6 Sistema de tensado de la correa...
- Página 18 ESPAÑOL 14.3 PANEL DE CONTROL Y MANDOS ANTES DE REALIZAR LA PRUEBA DE FUNCIONAMIENTO, LEA ATENTAMENTE Y ASIMILE LAS FUNCIONES DE CONTROL. PANEL DE CONTROL DEL SECADOR Arranque Sin carga PANEL DE CONTROL DEL COMPRESOR FIG. 16 1) Manómetro de presión de suministro 2) Seccionador - también se utiliza como parada de emergencia.
-
Página 19: Mantenimiento Normal Que Debe Realizar El Usuario
ESPAÑOL 15.0 MANTENIMIENTO NORMAL QUE DEBE REALIZAR EL USUARIO ANTES DE REALIZAR CUALQUIER TRABAJO DE MANTENIMIENTO, ES OBLIGATORIO PARAR LA MÁQUINA Y DESCONECTARLA DE LA RED ELÉCTRICA ASÍ COMO DE LA RED DE DISTRIBUCIÓN DE AIRE COMPRIMIDO. Los trabajos de mantenimiento descritos en este capítulo pueden ser realizados por el usuario. Los trabajos de mantenimiento más complejos que requieren personal cualificado se enumeran en el capítulo MANTENIMIENTO RUTINARIO GENERAL. - Página 20 ESPAÑOL 15.2 DRENAJE DEL CONDENSADO DEL DEPÓSITO DE ACEITE Si el ciclo de trabajo del compresor conlleva pausas largas durante las cuales se enfría la máquina, se acumulará cierta cantidad de condensado en el depósito de aceite. Esto sucede, por ejemplo, durante las paradas nocturnas o los fines de semana.
- Página 21 ESPAÑOL - Espere a que la máquina se enfríe. - Retire el panel (ref. 6 – Fig. 17) con la llave suministrada. - Abra LENTAMENTE el grifo (ref. 8 – Fig. 17) y deje salir el condensado. - Cuando aparezcan los primeros rastros de aceite, cierre el grifo. EL CONDENSADO SE DEBE ELIMINAR CONFORME A LAS NORMATIVAS LOCALES VIGENTES.
- Página 22 ESPAÑOL 15.5 LIMPIEZA O CAMBIO DEL FILTRO DE ASPIRACIÓN - Ponga el selector en la posición “Sin carga” (ref. 1 – Fig. 18) - Espere 30 segundos para que se libere la presión. - Pare la máquina, poniendo el seccionador en la posición “OFF” (ref. 2 – Fig. 18). - Ponga el seccionador en la posición “OFF”...
- Página 23 ESPAÑOL 15.6 COMPROBACIÓN DEL VACIADO AUTOMÁTICO Y MANUAL DEL CONDENSADO (PARA SECADOR Y DEPÓSITO) ANTES DE REALIZAR CUALQUIER TRABAJO DE MANTENIMIENTO, PARE LA MÁQUINA Y DESCONÉCTELA DE LA RED ELÉCTRICA ASÍ COMO DE LA RED DE DISTRIBUCIÓN DE AIRE COMPRIMIDO. La descarga automática y manual del condensado se debe comprobar (ref.
- Página 24 ESPAÑOL 15.7 LIMPIEZA DE LA BATERÍA DEL CONDENSADOR (DEL SECADOR) ANTES DE REALIZAR CUALQUIER TRABAJO DE MANTENIMIENTO, ES OBLIGATORIO PARAR LA MÁQUINA Y DESCONECTARLA DE LA RED ELÉCTRICA ASÍ COMO DE LA RED DE DISTRIBUCIÓN DE AIRE COMPRIMIDO. El condensador se debe limpiar cada mes (ref. 1 – Fig. 20). Realice lo siguiente: - Ponga el selector en la posición “Sin carga”...
-
Página 25: Períodos De Inactividad
ESPAÑOL - Ponga el seccionador en la posición “OFF” (ref. 4 – Fig. 20) - Active el interruptor diferencial de alimentación, ref. 5 (en el compresor de tornillo) y ref. 6 (en el secador, si está instalado), Fig. 20. - Libere la presión de la máquina abriendo el grifo (ref. 12 – Fig. 20). - Quite el tapón (ref. -
Página 26: Lista De Piezas De Repuesto Para Mantenimiento Rutinario
ESPAÑOL 18.0 LISTA DE PIEZAS DE REPUESTO PARA MANTENIMIENTO RUTINARIO 10 CV 15 CV 7,5 kW 11 kW Ref. DESCRIPCIÓN Código Cant. 6,8 bar 8,6 bar 10 bar 6,8 bar 8,6 bar 10 bar (100 psi) (125 psi) (145 psi) (100 psi) (125 psi) (145 psi) -
Página 27: Localización De Averías Y Reparaciones De Emergencia
ESPAÑOL 19.0 LOCALIZACIÓN DE AVERÍAS Y REPARACIONES DE EMERGENCIA NOTA: LAS OPERACIONES MARCADAS DEBEN SER REALIZADAS POR PERSONAL CUALIFICADO Y AUTORIZADO POR EL FABRICANTE TODO TRABAJO DEBE SER REALIZADO POR PERSONAL CUALIFICADO. ANTES DE LLEVAR A CABO CUALQUIER LABOR DE MANTENIMIENTO, PARE LA MÁQUINA Y DESCONÉCTELA DE LA RED ELÉCTRICA. 19.1 LOCALIZACIÓN DE AVERÍAS Y REMEDIOS DE EMERGENCIA PARA EL COMPRESOR DE TORNILLO ROTATIVO FALLO DETECTADO... - Página 28 ESPAÑOL 19.2 LOCALIZACIÓN DE AVERÍAS Y REPARACIONES DE EMERGENCIA DEL SECADOR TODO TRABAJO DEBE SER REALIZADO POR PERSONAL CUALIFICADO. ANTES DE LLEVAR A CABO CUALQUIER LABOR DE MANTENIMIENTO, PARE LA MÁQUINA Y DESCONÉCTELA DE LA RED ELÉCTRICA. NOTA: LAS OPERACIONES MARCADAS DEBEN SER REALIZADAS POR PERSONAL CUALIFICADO Y AUTORIZADO POR EL FABRICANTE FALLO DETECTADO POSIBLES CAUSAS...
-
Página 29: Puesta En Marcha
ESPAÑOL PARTE “B” ESTA PARTE DEL MANUAL DE INSTRUCCIONES ESTÁ RESERVADA PARA TÉCNICOS CERTIFICADOS Y AUTORIZADOS POR EL FABRICANTE. 20.0 PUESTA EN MARCHA ANTES DE REALIZAR CUALQUIER TRABAJO DE MANTENIMIENTO EN EL COMPRESOR (O SECADOR), ASEGÚRESE DE QUE AMBAS UNIDADES SE HAN DESCONECTADO DEL SUMINISTRO ELÉCTRICO MEDIANTE EL INTERRUPTOR DE DESCONEXIÓN DE AMBAS UNIDADES. - Página 30 ESPAÑOL 20.2 COMPROBACIONES PRELIMINARES Compruebe el nivel de aceite (ref. 1 – Fig. 23A); la máquina se entrega cargada con aceite; si el nivel de aceite no es el indicado, rellene con aceite idéntico al original. Si han transcurrido más de 3 meses entre la inspección en fábrica y la fecha de instalación, lubrique el elemento de tornillo antes de la puesta en marcha, siguiendo el procedimiento que se describe a continuación: - Retire la protección (ref.
- Página 31 ESPAÑOL 20.4 COMPROBACIÓN DEL SENTIDO DE ROTACIÓN DEL COMPRESOR Y ARRANQUE - Compruebe que todas las protecciones se encuentran en su lugar. - Aplique el voltaje al panel de control mediante el interruptor diferencial automático de la línea (ref. 1 – Fig. 24). - Arranque el compresor poniendo el interruptor en la posición “ON”...
- Página 32 ESPAÑOL 21.0 ESTE TRABAJO REQUIERE UNOS CONOCIMIENTOS COMPLETOS DEL FUNCIONAMIENTO Y MANTENIMIENTO DEL COMPRESOR ANTES DE REALIZAR CUALQUIER PROCEDIMIENTO DE MANTENIMIENTO, ES NECESARIO PARAR EL COMPRESOR Y EL SECADOR, ASÍ COMO DESCONECTAR AMBAS UNIDADES DE LA ALIMENTACIÓN ELÉCTRICA Y CERRAR LA VÁLVULA DE SALIDA DE AIRE. PROGRAMA DE MANTENIMIENTO Estos intervalos de mantenimiento son los recomendados para entornos de trabajo en los que no haya polvo y la ventilación sea adecuada.
-
Página 33: Cambio Del Aceite
ESPAÑOL 22.0 CAMBIO DEL ACEITE PRECAUCIÓN: ESTA OPERACIÓN DEBE REALIZARSE JUNTO CON LA SUSTITUCIÓN DEL FILTRO DE ACEITE Y DEL FILTRO DE AIRE ANTES DE REALIZAR CUALQUIER TRABAJO DE MANTENIMIENTO, ES OBLIGATORIO PARAR LA MÁQUINA Y DESCONECTARLA DE LA RED ELÉCTRICA ASÍ COMO DE LA RED DE DISTRIBUCIÓN DE AIRE COMPRIMIDO. El cambio de aceite es una operación importante para el compresor: Si la lubricación de los rodamientos no es adecuada, se acortará... -
Página 34: Tensión De La Correa
ESPAÑOL 23.0 SUSTITUCIÓN DEL FILTRO SEPARADOR DE AIRE/ACEITE Y EL FILTRO DE ACEITE ANTES DE REALIZAR CUALQUIER PROCEDIMIENTO DE MANTENIMIENTO, PARE EL COMPRESOR Y EL SECADOR, DESCONECTE TODA LA CORRIENTE ELÉCTRICA CON LOS INTERRUPTORES DE DESCONEXIÓN PRINCIPALES Y CIERRE LA VÁLVULA DEL SISTEMA DE AIRE COMPRIMIDO. COMPRUEBE QUE EL COMPRESOR NO SE ENCUENTRA BAJO PRESIÓN INTERNA. - Página 35 ESPAÑOL - Libere la tensión de la correa desenroscando el tornillo (ref. 2 – Fig. 28) - Desenrosque los tornillos (ref. 3 – Fig. 28) y desmonte la cubierta del ventilador, ref. 4 - Desmonte y retire la correa, ref. 5 (cantidad = 2) por la abertura del ventilador e instale la nueva correa siguiendo las instrucciones en orden inverso.
- Página 36 ESPAÑOL 26.0 DIAGRAMA ELECTRONEUMÁTICO CAPACIDAD DE AIRE ESTÁNDAR SIN SECADOR CAPACIDAD DE AIRE ESTÁNDAR CON SECADOR CIRCUITO DE AIRE CIRCUITO DE ACEITE CIRCUITO DE CONTROL 1 FILTRO DE ASPIRACIÓN 13 DEPÓSITO DE AIRE 2 REGULADOR DE ASPIRACIÓN 14 VÁLVULA DE SEGURIDAD 3 COMPRESOR DE TORNILLO 15 TERMOSTATO DE ACEITE DE SEGURIDAD 4 VÁLVULA DE DESCARGA DE ACEITE...
-
Página 37: Diagrama De Flujo
ESPAÑOL 27.0 CALIBRACIÓN DEL SECADOR VÁLVULA DE DERIVACIÓN DE GAS CALIENTE Nota: Estas válvulas ya se han calibrado y no necesitan ningún ajuste. Un punto de rocío diferente del valor nominal depende generalmente de causas no relacionadas con su funcionamiento. 1) Tapa protectora 2) Tornillo de ajuste PRESIONES Y TEMPERATURAS DE TRABAJO DE R134a... -
Página 38: Conversión De La Tensión
ESPAÑOL 28.0 CONVERSIÓN DE LA TENSIÓN IMPORTANTE: Antes de realizar esta conversión de la tensión, asegúrese de desconectar la alimentación eléctrica de la unidad. La configuración de voltaje estándar del compresor figura en la placa de datos de la máquina. Para convertir la tensión de trabajo del compresor a 200 V, 230 V o 460 V, se deben realizar las siguientes modificaciones. - Página 39 ESPAÑOL Los dos fusibles marcados FU1 se cambian fácilmente abriendo el portafusibles y sustituyéndolos por los fusibles KTK-1 suministrados con el compresor. Fusibles (FU1) Fusibles (FU1) Para modificar la configuración de los puentes de terminales al motor, configure dichos puentes para el voltaje deseado (200 V, 460 V o 230 V) de acuerdo con el diagrama esquemático siguiente.
