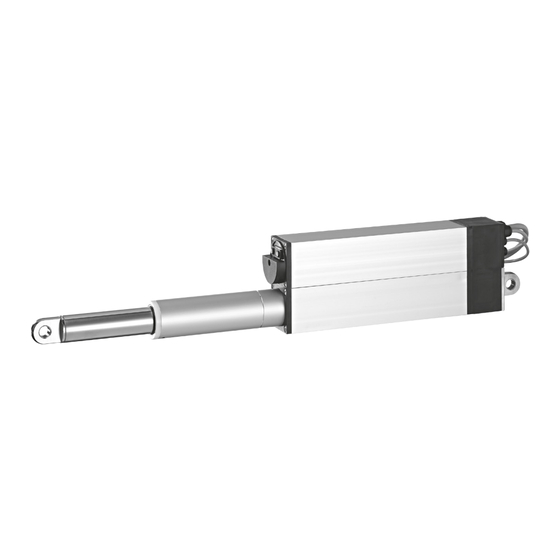

- Página 1 Compakt con fin de carrera electronic Motor lineal Instrucciones de montaje Por favor, conserve estas instrucciones de montaje! 04/2016, TN: 2011156...
- Página 2 Traducción del original alemán. Los documentos en otras lenguas son traducciones de la versión original en alemán. Reservado el derecho a realizar modificaciones. Reservados todos los derechos de registro de patentes, modelos de utilidad o modelos o diseños industriales.
-
Página 3: Tabla De Contenido
Índice Índice Información general ................3 Sobre las instrucciones de montaje ..............3 Normas y directivas ..................3 Uso conforme ....................3 Aplicación incorrecta previsible ............... 4 Garantía y responsabilidad................4 Servicio técnico del fabricante ................5 Seguridad .................... 6 Advertencias de seguridad generales .............. - Página 4 Índice 4.4 Ajuste de los fines de carrera electrónicos ............. 20 4.4.1 Programación de las posiciones finales ............21 4.4.2 Indicaciones en caso de fallo ................. 22 4.4.3 Funcionamiento del aparato ................23 Hoja de dimensiones ..................23 Declaración de incorporación ............24 Eliminación de residuos ..............25 Desguace ....................... 25 Eliminación de componentes electrotécnicos y electrónicos......
-
Página 5: Información General
Información general Información general Sobre las instrucciones de montaje El contenido se ha dividido atendiendo a las fases de la vida útil del acciona- miento lineal (en adelante, el "aparato"). El fabricante se reserva el derecho de modificar los datos técnicos que figuran en estas instrucciones de montaje. En particular, pueden diferir para una de- terminada versión del aparato sin que ello altere sustancialmente e invalide la información objetiva. -
Página 6: Aplicación Incorrecta Previsible
Información general Si no se pudiera evitar un peligro indirecto o inmediato para las personas, se deben tomar obligatoriamente medidas adicionales (por ejemplo, cubiertas, bloqueos, etc.) que minimicen el correspondiente riesgo potencial. La empresa usuaria es responsable única de cualquier daño derivado de todo uso no conforme. -
Página 7: Servicio Técnico Del Fabricante
En caso de fallo, la reparación del aparato solo puede efectuarla el fabricante. La dirección de envío al servicio técnico figura en la contraportada. Si no compró el aparato directamente a elero, diríjase al fabricante de la máqui- na o al proveedor del aparato. Debe protegerse la instalación con medios mecánicos antes de desmontar el aparato. -
Página 8: Seguridad
Seguridad Seguridad Advertencias de seguridad generales Estas instrucciones de montaje contienen las advertencias de seguridad que deben tenerse en cuenta para evitar y prevenir los peligros relacionados con el manejo del aparato en sus distintos ciclos de vida. El cumplimiento de las ad- vertencias señaladas garantiza la utilización segura del aparato. - Página 9 Seguridad En la tabla siguiente se muestran los pictogramas utilizados en estas instruccio- nes para ilustrar la situación de peligro en relación con el símbolo del nivel de peligro. Símbolo Significado Peligro por tensión eléctrica, descarga eléctrica. Este símbolo advierte de peligros relacionados con la corri- ente eléctrica.
-
Página 10: Principios De Seguridad
Seguridad Principios de seguridad El aparato se ha fabricado conforme al estado de la técnica y las reglas técni- cas de seguridad reconocidas, y su funcionamiento es seguro. En la ejecución del aparato se han aplicado los requisitos básicos de seguridad y salud de las leyes, normas y directivas correspondientes. La seguridad del aparato se confir- ma mediante la declaración de incorporación. -
Página 11: Obligaciones Generales De La Empresa Usuaria
Seguridad Obligaciones generales de la empresa usuaria La empresa usuaria deberá utilizar el aparato solo si está en perfecto esta- ❏ do técnico y el funcionamiento es seguro. Además de respetar las adverten- cias de seguridad de las instrucciones de montaje, deberá velar asimismo por que se respeten y cumplan las normativas generales de seguridad y prevención de accidentes, lo especificado en la norma DIN VDE 0100 y las normativas de protección del medio ambiente aplicables en el país de... -
Página 12: Advertencias De Seguridad Relativas Al Estado Técnico
Seguridad Advertencias de seguridad relativas al estado técnico Antes del montaje, comprobar si el aparato está en buen estado y libre de ❏ daños. La empresa usuaria deberá utilizar el aparato solo si está en perfecto esta- ❏ do técnico y el funcionamiento es seguro. El estado técnico ha de corres- ponder en todo momento a los requisitos legales. -
Página 13: Advertencias De Seguridad Relativas Al Funcionamiento
Seguridad Advertencias de seguridad relativas al funcionamiento La empresa usuaria debe cerciorarse de que el estado del aparato es segu- ❏ ro y correcto antes de la primera puesta en marcha. Estas comprobaciones deben efectuarse asimismo durante el funciona- ❏ miento en intervalos periódicos definidos por la empresa usuaria. -
Página 14: Descripción Del Producto
Descripción del producto Descripción del producto Información general El aparato es un accionamiento de husillo de avance electromecánico. El husillo funciona ejecutando movimientos lineales. Fig. 1 Componentes del aparato Fijación del lado del émbolo Cubierta Pulsador de programación de fin de carrera electrónico Tapa de la carcasa Conexiones para cable de conexión Carcasa Fijación lado de la carcasa... -
Página 15: Datos Técnicos
Los datos de este capítulo se refieren a una temperatura ambiente de 20 °C. 3.3.1 Lista de parámetros técnicos Datos técnicos Compakt Tensión asignada 400 V 3 CA, 50 Hz o 24 V CC Tensión de mando 24 V CC Fuerza, dinámica... -
Página 16: Advertencias Relativas Al Bloqueo Automático
Descripción del producto 3.3.2 Advertencias relativas al bloqueo automático ADVERTENCIA Peligro de lesiones por fallo del bloqueo automático. Posibilidad de aplastamiento y golpes mortales para personas. • Utilizar el aparato con freno. ATENCIÓN El fallo del bloqueo automático puede causar desperfectos al aparato o a la instalación del cliente. -
Página 17: Montaje
Montaje Montaje ADVERTENCIA Peligro de lesiones por factores atmosféricos. Posibilidad de congelación y quemaduras de la piel. • Llevar equipo de protección personal. ADVERTENCIA Peligro de lesiones por soportes dimensionados incorrectamente. Posibilidad de aplastamiento y golpes mortales para personas. • U tilizar exclusivamente material de fijación adecuado a las dimensiones de los soportes. -
Página 18: Fijación Mecánica
Montaje ATENCIÓN Desperfectos en el aparato por bloqueo del vástago del émbolo. • El émbolo ha de poder desplazarse libremente en todo momento. • La zona de giro del aparato ha de mantenerse despejada. ATENCIÓN Desperfectos en el aparato por fallo de la función de apoyo y soporte. • Respetar las cargas estáticas. -
Página 19: Conexión Eléctrica
Montaje Conexión eléctrica ADVERTENCIA Peligro de muerte por conexión eléctrica defectuosa. Posibilidad de descarga eléctrica. • V erificar la correcta conexión del conductor protector antes de la primera puesta en marcha. ATENCIÓN Desperfectos en el aparato por conexión eléctrica incorrecta. • Téngase en cuenta que el motor y el control tienen tensiones de conexión diferentes. -
Página 20: Piezas De Montaje Opcionales
Montaje Piezas de montaje opcionales 4.3.1 Opción freno ATENCIÓN Desperfectos del aparato por conexión incorrecta del freno. • Utilizar el aparato únicamente con el freno suelto. • La tensión del freno no debe derivarse en paralelo al motor. El freno integrado permite frenar en menos tiempo la carrera del vástago del émbolo y optimizar la seguridad estática. -
Página 21: Opción Salida Analógica (0 - 10 V)
Por lo tanto, para evitar situaciones de peligro, se recomienda someter el aparato por parte del fabricante a una comprobación periódica del estado de desgaste, p. ej. tras un rendimiento de 8000 m del aparato (Compakt; Esfuerzo de presión y tracción respetando todos los parámetros técnicos 15 kN). -
Página 22: Ajuste De Los Fines De Carrera Electrónicos
Montaje Los aparatos con tuerca de retención de seguridad se clasifican como aparatos de bajo mantenimiento, debido a que tras el rendimiento arriba indicado deberán someterse a una comprobación. Ajuste de los fines de carrera electrónicos ATENCIÓN Desperfectos del aparato por fallo de la tensión durante la programación. • Si ha fallado la tensión durante la programación, comprobar si se han borra- do las posiciones finales. -
Página 23: Programación De Las Posiciones Finales
Montaje El fin de carrera electrónico tiene la misión de controlar la posición del vástago del émbolo y conmutar los contactos de relé correspondientes al alcanzarse las posiciones finales programadas. Los relés han de ser evaluados por los contro- les pertinentes y provocar la desconexión inmediata del motor. Con la opción de freno, ésta ha de conmutar al mismo tiempo (ver apartado 4.3.1 "Opción freno"). Rango de ajuste permitido de los fines de carrera: Las posiciones finales "Recogido" y "Extendido" pueden modificarse en todo el recorrido de la carrera. Las posiciones finales pueden ajustarse de 0 hasta... -
Página 24: Indicaciones En Caso De Fallo
Montaje Programación de la posición final "Recogido" (pulsador verde): Desplazar el accionamiento a la posición deseada. Oprimir brevemente el pulsador verde para almacenar la posición. El pulsador verde se enciende. La posición final "Recogido" se ha programado. El pulsador verde se apaga cuando el émbolo se aleja de la posición final. Ajuste fino de las posiciones finales: Antes de realizar el ajuste fino de las dos posiciones finales es preciso haberlas programado. El ajuste fino puede repetirse o corregirse. El accionamiento ha de situarse en la posición final correspondiente. -
Página 25: Funcionamiento Del Aparato
Montaje Pulsador verde y rojo parpadean alternativamente: • Se ha producido un fallo en la detección de desplazamiento electrónica. • Desconectar brevemente la tensión de mando para inicializar el fallo. • El fallo se inicializa al conectar nuevamente la tensión de mando. •... -
Página 26: Declaración De Incorporación
Declaración de incorporación Declaración de incorporación La declaración de incorporación íntegra se encuentra en el área de descargas de nuestro sitio web: www.elero-linear.de/downloads. -
Página 27: Eliminación De Residuos
Eliminación de residuos Eliminación de residuos Desguace En relación con el desguace del aparato deben cumplirse las leyes y normativas internacionales, nacionales y regionales vigentes actualmente. En el reciclaje y la eliminación de residuos debe tenerse en cuenta tanto la reu- tilización, el despiece y la separación de materiales y grupos como los peligros para el medio ambiente y la salud. - Página 29 GmbH Naßäckerstraße 11 07381 Pößneck Alemania +49 3647 46 07-0 +49 3647 46 07-42 info@elero-linear.de www.elero-linear.com...
