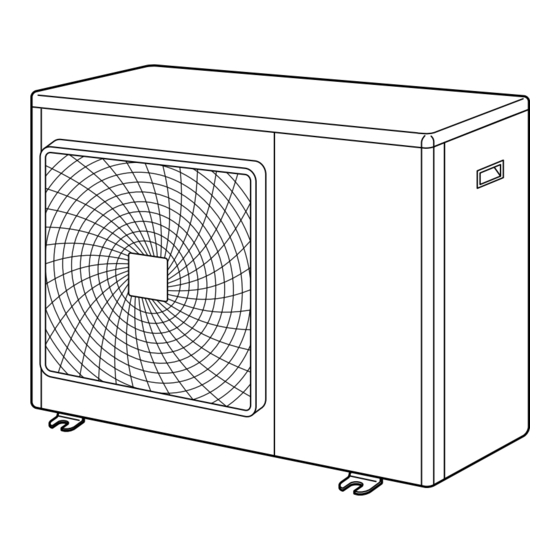

Daikin R410A Serie Manual De Instalación
Ocultar thumbs Ver también para R410A Serie:

Publicidad

Enlaces rápidos

MANUAL DE
INSTALACIÓN
Serie Split R410A
4MXS80E3V3B
5MXS90E3V3B

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Daikin R410A Serie

  • Página 1 MANUAL DE INSTALACIÓN Serie Split R410A 4MXS80E3V3B 5MXS90E3V3B...
  • Página 2 3P290872-12L...
  • Página 3 S102 50 Hz 230 V H05RN...
  • Página 4: Tabla De Contenido

    UTILIZAR SOLAMENTE ACCESORIOS FABRICADOS materia de cableado eléctrico. POR DAIKIN QUE FUERON DISEÑADOS ESPECÍFICA- Si se emplea una capacidad insuficiente o los trabajos eléctricos MENTE PARA USO CON ESTE EQUIPO Y HAGA QUE no se realizan en su totalidad ello puede causar electrocución o...
  • Página 5: Accesorios

    Utilice los tipos de cables especificados para realizar las Apriete la tuerca abocardada de acuerdo con el método   conexiones eléctricas entre las unidades interiores y exteriores. especificado como, p.ej. utilizando una llave de par. Fije los cables de interconexión con seguridad, con cuidado de Si la tuerca abocardada se aprieta demasiado podría romperse no ejercer demasiada fuerza sobre los terminales Si no realiza después de muchas horas de trabajo y causar fugas de...
  • Página 6: Planos De Instalación De La Unidad Interior/Exterior

    Planos de instalación de la unidad interior/ Deberá existir suficiente espacio para la circulación del aire sin obstáculos alrededor de la entrada y la salida de aire. exterior (Consulte figura 1) En las inmediaciones de la habitación deberá quedar excluida Para la instalación de las unidades interiores, consulte el manual de cualquier posibilidad de que se produzca la fuga de gases instalación que viene con las unidades..
  • Página 7: Instalación

    Instalación Directrices de instalación de la unidad exterior Instale la unidad en horizontal.  La unidad puede instalarse directamente sobre una base de  Donde la pared u otro obstáculo se encuentra en el camino de la  hormigón o una base estable si las condiciones de drenaje son entrada de aire a la unidad exterior o de la salida de aire, buenas.
  • Página 8: Instalación De Los Tubos De Refrigerante

    Instalación de los tubos de refrigerante Par de apriete para las tuercas Tuerca abocardada abocardadas Ø6,4 15~17 N•m Todo el sistema de tuberías de la obra debe ser instalado Ø9,5 33~39 N•m por un técnico en refrigeración autorizado y cumplir las regulaciones locales y nacionales pertinentes.
  • Página 9: Carga De Refrigerante

    Cierre la válvula de baja presión (Lo) del dosificador y pare la Información importante en relación al refrigerante bomba de vacío. utilizado No realice ninguna operación durante 4 a 5 minutos y Este producto contiene los gases fluorados de efecto invernadora asegúrese de que la aguja del medidor acoplado no retrocede.
  • Página 10: Instalación De Los Tubos De Refrigerante

    Instalación de los tubos de refrigerante Realice el abocardado de la tubería. Medidas de precaución en relación a la manipulación de la tubería Proteja el extremo abierto de la tubería frente al polvo y la  humedad. Todos los codos de la tubería deberán estar lo más curvos ...
  • Página 11: Operación De Bombeo Hacia Abajo

    Conexión de una tubería de Ø9,5 a una conexión de tubería de gas Operación forzada para Ø15,9: Ajuste el interruptor de modo SW2 a "COOL" [FRÍO]. (Sólo en modelos con bomba de calor) Pulse el interruptor de modo forzado SW1 para comenzar la refrigeración forzada.
  • Página 12: Establecimiento De Una Habitación Principal

    No encienda el disyuntor de seguridad hasta haber terminado todos  Utilice el siguiente método cuando trabaje con terminales los trabajos. engarzados redondeados. Pele el aislamiento del cable (20 mm). Véase precaución 2. Conecte los cables de conexión entre la unidad interior y la exterior, haciendo coincidir los números de los terminales.
  • Página 13: Ajuste Del Modo Nocturno (Funcionamiento Silencioso)

    Ajuste del modo nocturno Prioridad durante la operación "eficaz" (funcionamiento silencioso) Si la unidad interior conectada a la habitación principal se encuentra funcionando en modo "eficaz", la distribución de la potencia se El ajuste del modo de funcionamiento silencioso nocturno requiere reducirá...
  • Página 14: Bloqueo Modo Frío/Calor (Sólo Unidades Con Bomba De Calor)

    Bloqueo modo FRÍO/CALOR <S15> (sólo Prueba de funcionamiento e inspección unidades con bomba de calor) final (Véase figura 7 la vista A en forma de flecha en este apartado) Antes de comenzar la prueba de funcionamiento, mida el voltaje  Utilice el conector S15 para ajustar la unidad en modo de sólo frío o en el lado primario del disyuntor de seguridad.
  • Página 15: Prueba De Funcionamiento E Inspección Final

    Elementos a comprobar Ejemplo de corrección de error del cableado Comprobación Síntoma  ¿Las unidades interiores están Caída, vibración, ruido. instaladas de forma segura?  ¿Se ha realizado una inspección No refrigera, no calienta. para localizar cualquier posible fuga de gas? ...
  • Página 16 3P327449-3E 2014.01...
