Craftsman 139.53910D Manual Del Propietário página 60

MONTAJE Y CABLEADO DE LOS SENSORES DEL
SISTEMA DE RETROCESO DE SEGURIDAD
• Deslice la cabeza de un perno de coche de 1/4-20x1/2
de pulgada dentro de la ranura de los sensores. Use
tuercas de mariposa para sujetar los sensores a las
ménsulas, con las lentes de cada sensor frente a frente
a ambos lados de la puerta. Cerciórese de que la
extensión de la ménsula no obstruya las lentes
(Figura 5).
• Apriete las tuercas de mariposa a mano.
• Lleve los cables de los dos sensores al abridor. Utilice
grapas con aislamiento para sujetar el cable a la pared y
al cielo raso.
• Pele 6mm (1/4 de pulg.) del aislamiento en cada juego
de cables. Separe los cables blanco y blanco y negro lo
suficiente para poder conectarlos a los tornillos
terminales del abridor: el blanco al 2 y el blanco y negro
al 3 (Figura 6).
CÓMO ALINEAR LOS SENSORES DE RETROCESO
DE SEGURIDAD
• Conecte el abridor; las luces del sensor emisor y del
sensor receptor se deben de encender y permanecer
encendidas si todas las conexiones del cableado y la
alineación se han hecho correctamente.
La luz ámbar del sensor que emite el rayo se encenderá
aunque esté obstruido o fuera de alineación, pero si la luz
verde del sensor receptor del rayo está apagada,
parpadea o se ve baja, (y no hay ninguna obstrucción en
el recorrido del rayo de luz invisible), será necesario
alinearlos.
• Afloje la tuerca de mariposa del sensor emisor y reajuste
el sensor. Apunte directamente al otro sensor y apriete la
tuerca de mariposa.
• Afloje la tuerca de mariposa del sensor receptor del rayo,
y reajuste hasta que reciba el rayo del sensor emisor.
Una vez que la luz verde brille continuamente, apriete la
tuerca de mariposa.

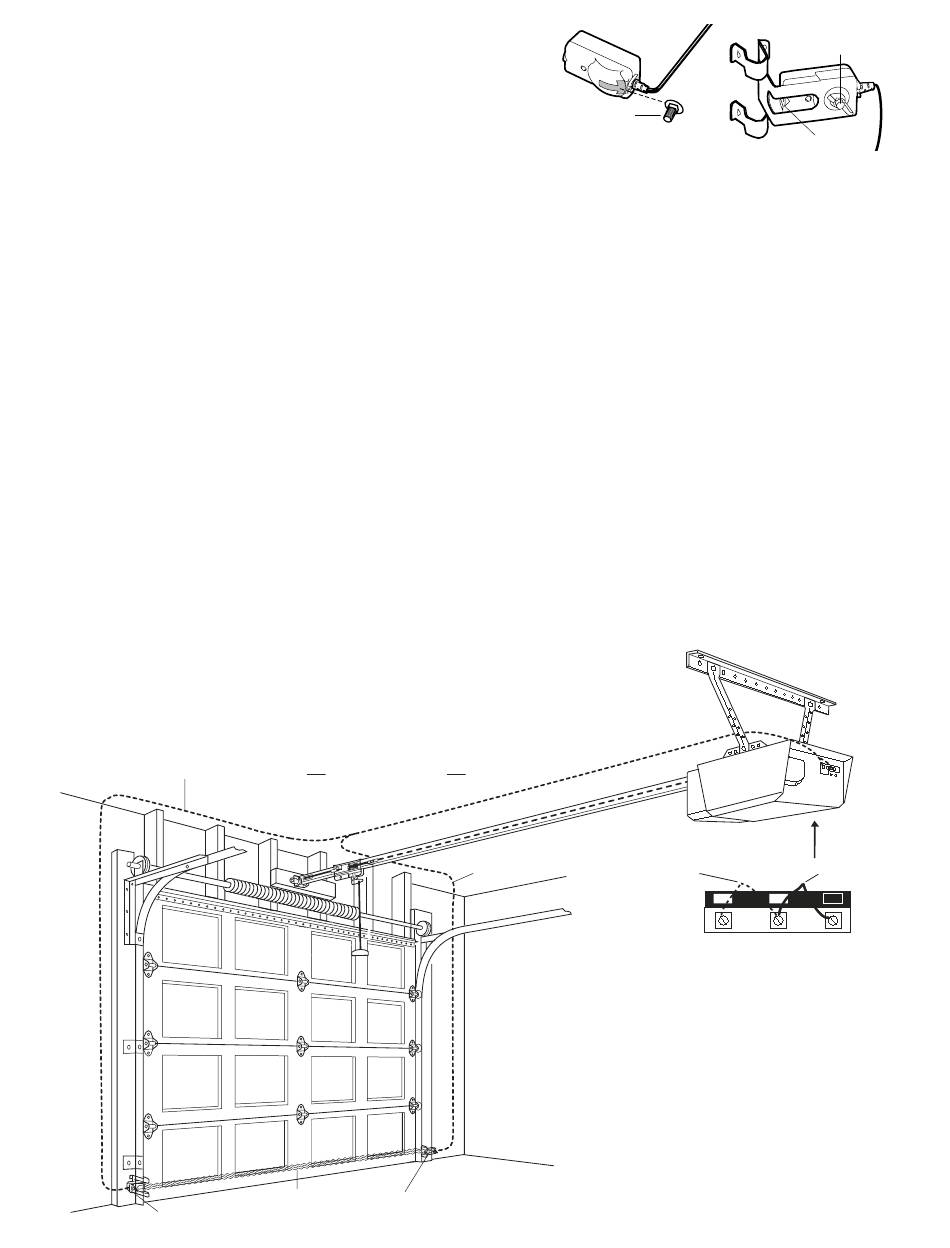

Figura 6
Cable de campana
Sensor de retroceso
de seguridad
Cielo raso con acabado
Área de protección del
Sensor de retroceso
rayo electrónico invisible
de seguridad
Figura 5
Perno de coche
de 1/4-20x1/2 de pulg.
DIAGNÓSTICO DE FALLAS CON RESPECTO
A LOS SENSORES DEL SISTEMA DE RETROCESO
DE SEGURIDAD
1. Si la luz verde del sensor que emite el rayo no
permanece encendida después de la instalación,
verifique lo siguiente:
• El suministro de corriente eléctrica al abridor.
• Que haya un corto circuito en alguno de los cables, ya
sea el blanco, o el blanco/negro. Esto ocurre
frecuentemente donde hay alguna grapa.
• Algún error en la conexión de los cables de los
sensores al abridor.
• Algún cable roto.
2. Si la luz indicadora del sensor que emite el rayo
enciende y permanece encendida, pero la luz del otro
sensor no enciende:
• Verifique que estén correctamente alineados.
• Verifique que no haya un alambre roto en el cable del
sensor receptor.
3. Si la luz indicadora del sensor receptor esta débil o
baja, verifique la alineación de los sensores.
NOTA: Si la trayectoria del rayo invisible se ve obstruida o
está fuera de alineación, al tratar de cerrar la puerta ésta
se abrirá automáticamente. Si la puerta está abierta,
simplemente no se podrá cerrar, y las luces de abridor
parpadearán diez veces. Vea la página 20.
Conecte el cable a las
terminales del abridor
Conexiones del control
de la puerta (línea punteada)
Cable de campana
22
Tuerca de mariposa
1/4-20 de pulg.
Lente
Conexiones del sensor
1 2 3
TORNILLOS TERMINALES DEL ABRIDOR
