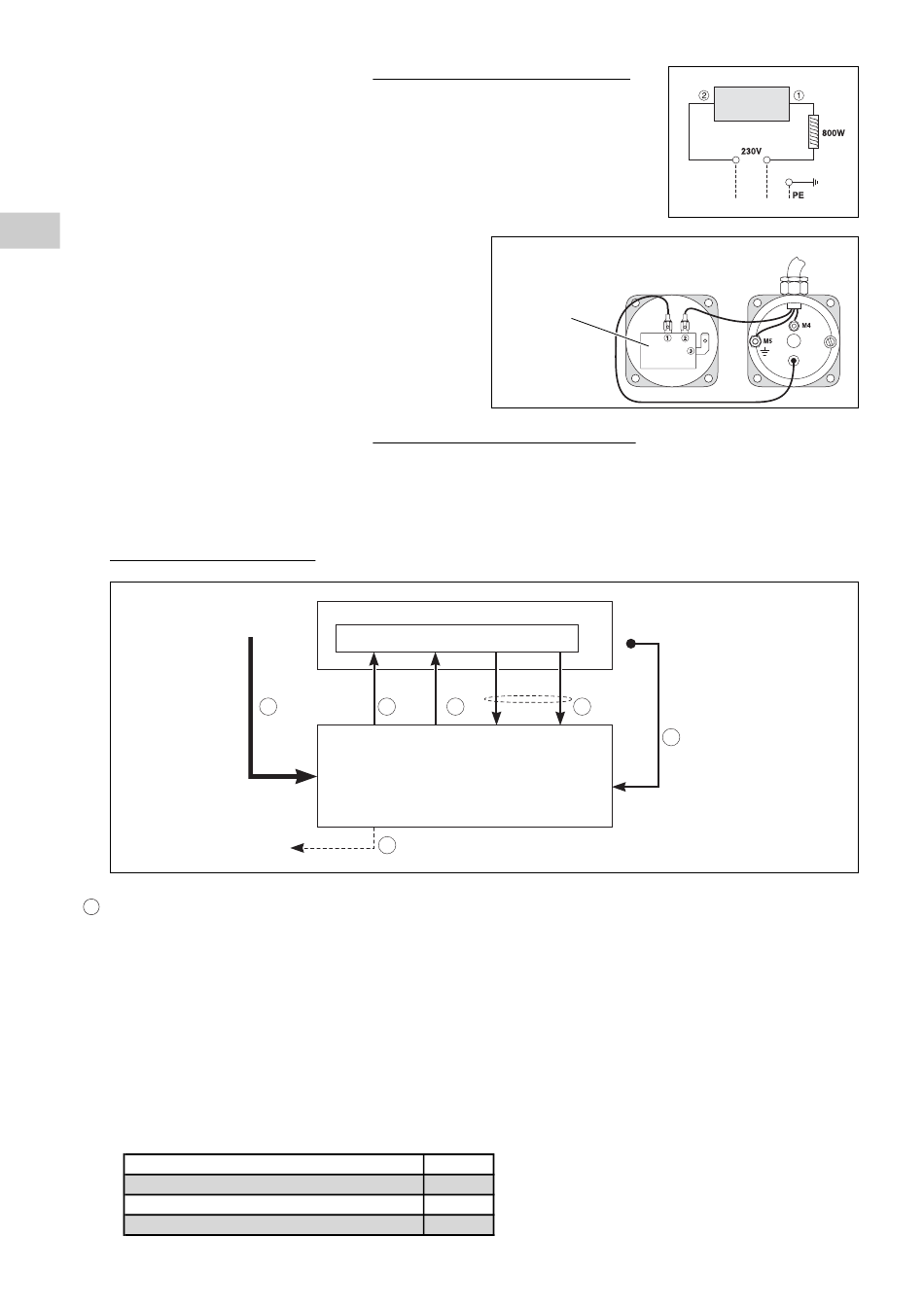

6.5.3 - CONEXIONES ELÉCTRICAS : modelo sin calefacción de apoyo
Ver generalidades sobre las conexiones eléctricas en § 4.2.1.
• El depósito está equipado de una resistencia antihielo de 800 W.
• La alimentación y el mando de esta resistencia deben hacerse por separado en la
instalación, por personal cualificado y habilitado para este tipo de material, en
conformidad con las reglamentaciones locales y según las reglas profesionales.
• Antes de realizar cualquier intervención en la máquina, cerciorarse de su
puesta fuera de tensión y de su bloqueo.
• La alimentación eléctrica, de 230 Vac, debe proceder de un dispositivo de protección
y de seccionamiento específico, en conformidad con las
E
normas y reglamentaciones vigentes.
• El cable de alimentación debe estar fijo. Utilizar el
prensaestopas ubicado en el carenado de la resistencia.
• Hacer pasar el cable por el pasa-hilos dispuesto en el
montante delantero izquierdo.
• Nota 1 : La resistencia está provista de un termostato
limitador ajustable, regulado aproximadamente a 5°C.
• Nota 2 : Alimentar siempre la resistencia con el
circuito lleno de agua.
• Nota 3 : Cerciorarse de la buena resistencia de los hilos
en sus bornes y de la conexión correcta a la tierra.
6.5.4 - CONEXIONES ELÉCTRICAS : modelo con calefacción de apoyo
Ver generalidades sobre las conexiones eléctricas en § 4.2.1.
• ATENCIÓN : En caso, de un montaje aparte del depósito y del grupo, tener en cuenta la interconexión de las
tomas de tierra de los dos equipos.
• Nota : Los enlaces de mando con el grupo, no se suministran.
• Esquema eléctrico Nº 1005753.
Descripción de las conexiones :
alimentación
calefacción
400V / 3 Fases / 50Hz
apoyo (eventual)
ALIMENTACIÓN DE LA CALEFACCIÓN ELÉCTRICA COMPLEMENTARIA
A
• Se hace (a 400 V trifásica) separadamente de la del grupo y directamente en el interruptor de potencia del
armario de mando de calefacción.
• La alimentación eléctrica debe provenir de un dispositivo de protección y corte eléctrico (no se suministra con el
aparato) conforme con la normativa vigente.
• Las dimensiones de los cables de alimentación debe determinarlas el instalador, según las condiciones de la instalación
y en función de las normas en vigor.
Las secciones indicadas a continuación se dan a título orientativo.
Han sido calculadas según la NFC 15-100 (≈ CEI 364) con las hipótesis siguientes :
- Intensidad máxima : véase cuadro a continuación.
- Cable de cobre multipolar con aislante PR.
- Colocación en canaleta no ventilada (modo de colocación nº 41). Sin ningún otro cable de potencia.
- Temperatura ambiente 40°C.
• Las longitudes indicadas a continuación corresponden a una caída de tensión inferior al 5% en este cable.
Potencia de calefacción
Intensidad máxima
Sección del cable de alimentación
Longitud máxima del enlace
GRUPO
A
Mando
grupo
Armario eléctrico de mando
de la calefacción de apoyo
DEPÓSITO
Informe alarma
Termostato
-35°C / +35°C
preajustado
Armario eléctrico
B
C
Mando
Autorización
Autorización
bomba
apoyo
3
a
etapa de
refuerzo
F
48
kW
70
A
2
mm
25
150
m
18
Termostato
Tapa del carenado
a 5°C
Fase
Tierra
Sonda de temperatura
de agua (*) (retorno
instalación)
D
E
(*) Sonda suministrada en el armario
de mando calefacción
Neutro
