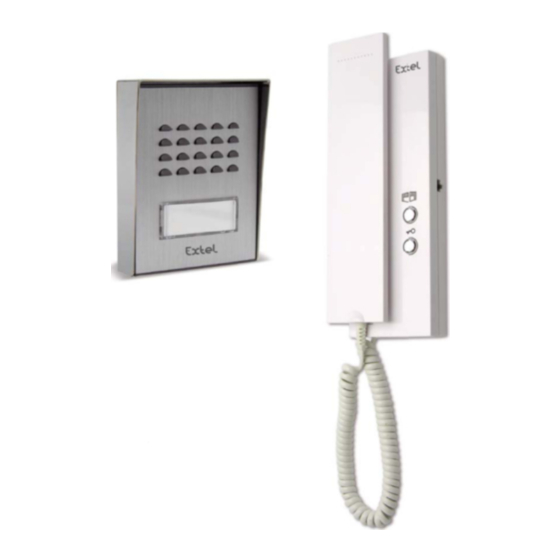

- Página 1 EASY BUS 3 & CB BUS 3 Ed. 07/2016 Guide d’installation et d’utilisation Manuale d’installazione e uso Instrucciones de uso e instalación Guia de instalação e de utilização Installation and user guide Installatie en Gebruiksaanwijzing Installation und Bedienungsanleitung...
- Página 2 Fig. 2a Fig. 2b 4 3 1 2 18 V 4 3 1 2 18 V Fig. 3 4 3 1 2 18 V 4 3 1 2 18 V CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016...
- Página 3 Fig. 4a Fig. 4b 4 3 1 2 18 V Fig. 5 18 V 18 V : Option - Opzione - Opcional - Opçao - Optie - Optionen CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016...
-
Página 4: Tabla De Contenido
Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techni- ciens suivent toutes les procédures de sûreté décrites dans ce manuel. • Des avertissements spécifiques et des symboles d’attention sont indiqués sur les éléments si nécessaire. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 5: Descriptif
Pour retoucher les réglages, utiliser un petit tournevis et le tourner délicatement sans forcer sur les butées. (Fig 2b-8) à gauche, réglage du volume pour le haut-parleur de la platine de rue. (Fig 2b-9) à droite, réglage du volume pour le haut-parleur du combiné. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 6: Installation Du Combiné
Raccordement du combiné sur la platine de rue du kit : - Bornes 3 et 4 du combiné sur les bornes 3 et 4 de la platine de rue. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 7: Raccordement D'une Gâche, Serrure Électrique
Important : La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d’une mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se référer à l’étiquette collée au dos de la platine de rue. -
Página 8: Assistance Technique - Garantie
• Trou du micro obstrué • Dégager le trou du micro (fig.2b-4) l’extérieur à l’intérieur En cas de besoin, notre site technique est à votre disposition : www.cfi-extel.com 0 892 350 069 Service 0,35 € / min + prix appel Dernière version de la notice téléchargeable en couleur sur :... -
Página 9: Mesures De Sécurité
Avertit l’utilisateur de la présence de « tensions dangereuses », non isolées à l’intérieure du boîtier du produit, d’une importance suffisante pour représenter un risque d’électrocution pour les personnes. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... - Página 10 Per un utilizzo in assoluta sicurezza del presente sistema, è fondamentale che gli installatori, gli utenti e i tecnici seguano tutte le procedure di sicurezza descritte nel manuale. • Se necessario sono indicati sugli elementi avvertenze specifiche e simboli per richiamare l’attenzione. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016...
-
Página 11: Descrizione
Per modificare le regolazioni, utilizzare un cacciavite piccolo e girarlo delicatamente senza fare forza sulle battute. (Fig 2b 8) a sinistra, regolazione del volume per l’altoparlante della pulsantiera esterna. (Fig 2b 9) a destra, regolazione del volume per l’altoparlante del ricevitore. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 12: Fissaggio Del Ricevitore
Attenzione: in nessun caso si devono raddoppiare i fili per aumentarne la sezione. Collegamento del cornetta alla pulsantiera esterna del kit: Morsetto “3 e 4” dell’apparecchio di risposta su morsetto “3 e 4” della pulsantiera esterna. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 13: Collegamento Di Un Ricevitore Suplementare (Opzione Cb Bus 3)
Importante: la bocchetta o la serratura elettrica da installare devono imperativamente essere dotati di memo- ria meccanica come tutti gli articoli EXTEL. Per il cablaggio è opportuno far riferimento all’etichetta incollata sul retro della pulsantiera esterna . Per il comando di un automatismo sui terminali 5 e 6 e i due terminali di “comando esterno” dell’automatismo. -
Página 14: Assistenza Tecnica / Garanzi
Non impiegare utensili conduttori di tensione (spazzole in metallo, utensili appuntiti o altro) per la pulizia Lo scontrino o la fattura costituiscono prova della data di acquisto. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 15: Disposizioni Di Sicurezza
(la riparazione) nella documentazione che accompagna l’apparecchio Avverte l’utente della presenza di “tensioni pericolose”, non isolate, all’interno della cassa del prodotto, di una gravità sufficiente a rappresentare un rischio di folgorazione per le persone CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... - Página 16 • Cuando sea necesario, se introducirán avisos específicos y símbolos de atención junto a los elementos. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016...
-
Página 17: Descripción
(Fig 2b 8) hacia la izquierda, ajuste del volumen del altavoz de la pletina de calle. (Fig 2b 9) hacia la derecha, ajuste del volumen del altavoz del combinado. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 18: Fijación Del Combinado
Conexión del combinado a la pletina de calle del kit: • Terminales“3” y “4” del puesto de respuesta en los terminales “3” y “4” de la pletina de calle. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 19: Conexión De Un Cerradero, Cerradura Eléctrica Y De Una Motorización De Portal
¡ Importante !: El cerradero o la cerradura eléctrica que piensa instalar, deberá imperativamente estar equi- pada de una memoria mecánica como todas las referencias EXTEL. Para el cableado consultar debidamente la etiqueta pegada en el dorso del combinado y en el dorso de la cámara. -
Página 20: Asistencia Técnica/ Garantía
No utilice ningún utensilio que pueda ser conductor de corriente (cepillo metálico, utensilio punzante, etc.) para la limpieza. El tique de caja o la factura dan prueba de la fecha de compra. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 21: Instrucciones De Seguridad
9. INSTRUCCIONES DE SEGURIDAD Los daños ocasionados por no respetar el manual de instrucciones conducirán a la anulación de la garantía. EXTEL no se responsabilizará de los daños que resulten de esta falta de conformidad. Tampoco se responsabilizará de los daños que puedan sufrir los bienes o las personas por la incorrecta manipula- ción del sistema o el incumplimiento de las instrucciones de seguridad. - Página 22 • Para uma exploração em completa segurança deste sistema, é essencial que os instaladores, utilizadores e técnicos sigam todos os procedimentos de segurança descritos neste manual. • Advertências específicas e símbolos de atenção são indicados nos elementos se necessário. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016...
-
Página 23: Descritivo
(Fig 2b 8) para a esquerda, regulação do volume para o altifalante da placa de rua. (Fig 2b 9) para a direita, regulação do volume para o altifalante do combinado. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 24: Fixação Do Combinado
Atenção: não deve em nenhum caso duplicar os fios para aumentar a secção. Conexão do microtelefone na placa de rua do kit: • Terminal “3” e “4” do microtelefone no terminal “3” e “4” da placa de rua. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 25: Ligação De Uma Chapa-Testa, Fechadura Eléctrica E De Uma
A chapa-testa ou a fechadura eléctrica que vai instalar, deverá imperativamente ser equipada de uma memória mecânica como todas as referências EXTEL. Para a cablagem consultar a etiqueta colada nas costas do microtele- fone e nas costas da placa de rua. -
Página 26: Assistência Técnica / Garantia
Não empregar nenhum instrumento que pode ser condutor de tensão (escova de metal, instrumento pontia- gudo… ou outro) para a limpeza. O talão de caixa ou a factura comprova a data de compra. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 27: Instruções De Segurança
Adverte o utilizador da presença “de tensões perigosas “, não isoladas no interno da caixa do produto, de uma importância suficiente para representar um risco de electrocussão para as pessoas. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... - Página 28 To safely use this system, it is essential the fitters, users and technicians follow the safety procedures described in this manual. • Specific warnings and caution symbols are indicated on the elements if necessary. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016...
-
Página 29: Description
(Fig 2b 8) on the left, setting of the sound level for the speaker of the outdoor station. (Fig 2b 9) on the right, setting of the sound level for the speaker of the handset. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 30: Mounting The Handset
Warning: never double up wires in order to increase their calibre. Connecting the handset to the outdoor station of the kit: • Terminal “3” and “4” of the handset to the terminal “3” and “4” of the outdoor station. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 31: Connection Of An Electric Catch, Lock And Of A Gate Motor
Important : It is essential that the electric latch or lock installed has a mechanical memory like all products marketed by Extel. For the wiring diagram please consult the label on the back of the handset and the back of the outdoor station. -
Página 32: Technical Assistance - Garantee
Do not use any tool which can be voltage conductor (metallic brush, sharp tool…or other) for cleaning. The sales slip or the invoice is required as proof of purchase date. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 33: Safety Instructions
(repair) in the documentation supplied with the appliance. Informs the user about the presence of “hazardous voltages” non-isolated inside the housing of the product, being sufficiently high to represent a risk of electrocution for people. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... - Página 34 Voor een geheel veilig gebruik van dit systeem, is het noodzakelijk dat de installateurs, gebruikers en technici alle in deze handleiding beschreven veiligheidsprocedures volgen. • Er worden zonodig specifieke waarschuwingen en aandachtssymbolen aangegeven op de onderdelen. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016...
-
Página 35: Beschrijving
2. Bevestig de deurstation op de pilaar met behulp van de 2 schroeven in de gaten (3). 3. Sluit de draden aan op het aansluitblok (4) en volg daarbij het bedradingsschema (Fig. 5) CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 36: Bevestiging Van De Toestel
Afstand tussen de deurstation en de laatste toes- Geschikte draden gebruiken • Van 0 tot 25m 2 draden 6/10e • Van 25 tot 100 m 2 draden 1.5 mm CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 37: Aansluiting Van Een Slotpen, Elektrisch Slot En Poortmechanisme
Belangrijk : De te installeren schootplaat of elektrisch slot moet verplicht uitgerust zijn met een mechanisch geheugen zoals alle referenties van EXTEL. De bedrading moet worden uitgevoerd volgens het etiket dat aan de achterkant van de toestel en van de deurstation zit gekleefd. -
Página 38: Technische Hulpverlening / Garantie
Gebruik bij het schoonmaken geen hulpmiddelen die de stroom geleiden (metalen borstels, puntige voorwer- pen... of anders). De kassabon of de factuur dient als bewijs van de aankoopdatum. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 39: Veiligheidsinstructies
Waarschuwt de gebruiker over de aanwezigheid van niet-geïsoleerde ‘gevaarlijke spanningen’ binnenin de kast van het product die van voldoende omvang zijn om een risico op elektrocutie voor personen te betekenen. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... - Página 40 • Für einen Betrieb in aller Sicherheit dieses Systems ist es wichtig, dass Verwender und Techniker die in diesem Handbuch beschriebenen Sicherheitsverfahren befolgen. • Die spezifischen Warnungen und Warnsymbole sind falls notwendig auf den Elementen angegeben. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016...
-
Página 41: Bescreibung
3. Die Drähte an der Klemmleiste (4) entsprechend dem Verdrahtungsplan (Abb. 5) anschließen 4. 2 Einstellungen, zugänglich auf der Außensprechstelle: Um die Einstellungen abzuändern, mit einem kleinen Schraubenzieher vorsichtig und ohne Gewalt auf den Anschlag drehen. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 42: Sprechgerät Installieren
Zu verwendender Querschnitt Leiterplatte und dem letzten der Anschlussdrähte Handgerät • Von 0 bis 25m 2x Anschlussdrähte von 6/10 • Von 25 bis 100 m 2x Anschlussdrähte von 1.5mm CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 43: Anschluss Einer Zusätzlichen Optionalen Innensprechanlage (Option Cb Bus 3)
Wichtig : Der Türöffner bzw. das Elektroschloss muss unbedingt mit einem mechanischen Speicher – wie alle EXTEL Artikel – aus gestattet sein. Für die Verdrahtung sind die Etiketten auf der Rückseite des Monitors sowie auf der Rückseite der Außenstation zu beachten. -
Página 44: Kundendienst - Garantie
Gerät zu beschädigen, sondern die Dämpfe können ebenfalls ihrer Gesundheit schädigen und sich entzünden. Kein Werkzeug verwenden, das Spannung leiten könnte (Metallbürste, spitzes Werkzeug... oder anderes) Der Kassenzettel oder die Rechnung dienen als Nachweis für das Kaufdatum. CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... -
Página 45: Sicherheitsempfhlungen
Wartung (Reparatur) in dem das Gerät begleitenen Dokument hingewiesen. Warnt den Verwender vor nicht isolierten «gefährlichen Spannungen» im Inneren des Produktgehäuses, die ausreichend sind, um für Menschen eine Gefahr für einen tödlichen Elektroschock darzustellen CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016... - Página 46 CFI EXTEL EASY BUS 3 & CB BUS 3 - 07/2016...
