Diseño General - La San Marco SM 92 INSTANT Traducción De Las Instrucciones Originales

3.3 Diseño general
6
9
11
12
14
13
15
16

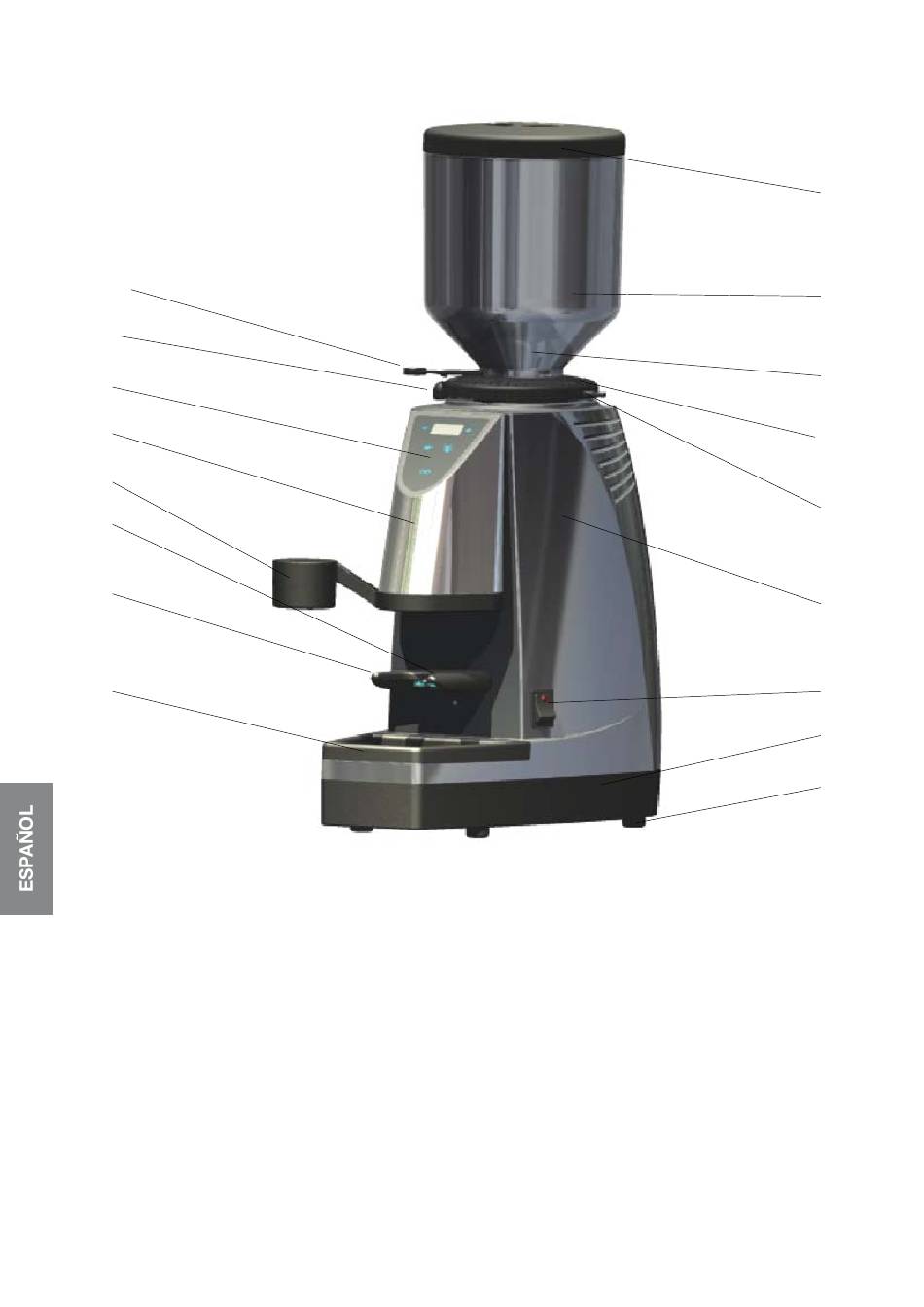

LEYENDA
1 ESTRUCTURA DE ALUMINIO
2 ZÓCALO PARA LA ESTRUCTURA
3 INTERRUPTOR GENERAL
4 TOLVA
5 TAPA DE LA TOLVA
6 COMPUERTA PARA TOLVA
7 REJILLA DE PROTECCIÓN MUELAS
8 TORNILLO ESPECIAL DE BLOQUEO TOLVA
9 BOTÓN DE DESBLOQUEO VIROLA
10 VIROLA PARA REGULAR LA MOLEDURA
11 TECLADO TÁCTIL
12 CÁRTER DE SOPORTE DEL TECLADO
13 MICROINTERRUPTOR DE INICIO DE MOLEDURA
14 PRENSA
15 HORQUILLA PARA COPA PORTA FILTRO
16 RECIPIENTE PARA RECOGER EL CAFÉ
17 PATITA DE GOMA.
54
5
4
7
10
8
1
3
2
17
