Siemens 3VT Instrucciones De Servicio

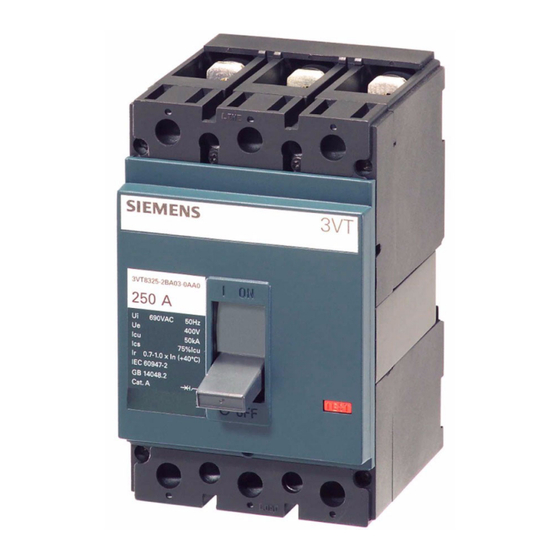

Interruptores automáticos compactos, de 3 y 4 polos
Ocultar thumbs
Ver también para 3VT:
- Instrucciones de servicio (46 páginas) ,
- Guia del usuario (13 páginas) ,
- Instructivo (9 páginas)
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
3VT Kompaktleistungsschalter VT250
3VT Molded-Case Circuit Breakers VT250
Disjoncteurs compacts 3VT, type VT250
Interruptores automáticos compactos 3VT, tipoVT250
Interruttori compatti 3VT VT250
Disjuntores de potência compactos 3VT VT250
3VT Kompakt güç şalterleri VT250
3VT Компактные силовые выключатели VT250
3VT 塑料外壳式断路器， VT250 型
Kompaktleistungsschalter 3VT, 3- und 4-polig
DE
VT250, 50 Hz / 60 Hz
Betriebsanleitung
3- and 4-pole 3VT Molded-Case Circuit Breakers
EN
VT250, 50 Hz / 60 Hz
Operating Instructions
Disjoncteurs compacts 3VT, à 3 et 4 pôles
FR
VT250, 50 Hz / 60 Hz
Instructions de service
Interruptores automáticos compactos 3VT, de 3 y 4 polos
ES
VT250, 50 Hz / 60 Hz
Instrucciones de servicio
Interruttori compatti 3VT, a 3 e 4 poli
IT
VT250, 50 Hz / 60 Hz
Istruzioni di servizio
Disjuntores de potência compactos 3VT, de 3 e 4 pólos
PT
VT250, 50 Hz / 60 Hz
Instruções de serviço
Kompakt güç şalterleri 3VT, 3 ve 4 kutuplu
TR
VT250, 50 Hz / 60 Hz
İşletme kılavuzu
Компактные силовые выключатели 3VT, трех- и четырехполюсные
РУ
VT250, 50 Hz / 60 Hz
Инструкция по эксплуатации
3VT 塑料外壳式断路器 , 3- 和 4- 极
VT250, 50 Hz / 60 Hz
中文
操作规程
Technical Assistance: Telephone: +49 (0) 911-895-5900 (8°° - 17°° CET)
E-mail:
Internet:
Technical Support:
Telephone: +49 (0) 180 50 50 222
A5E00817855-01
technical-assistance@siemens.com
www.siemens.de/lowvoltage/technical-assistance
IEC 60947-2, GB 14048.2
Fax: +49 (0) 911-895-5907
Last update: 22 January 2007
3VT83
Seite 2
Page 7
Page 12
Página 17
Pagina 22
Página 27
Sayfa 32
Страница
37
42 页
