Guía de instalación
Controlador de recalentamiento electrónico

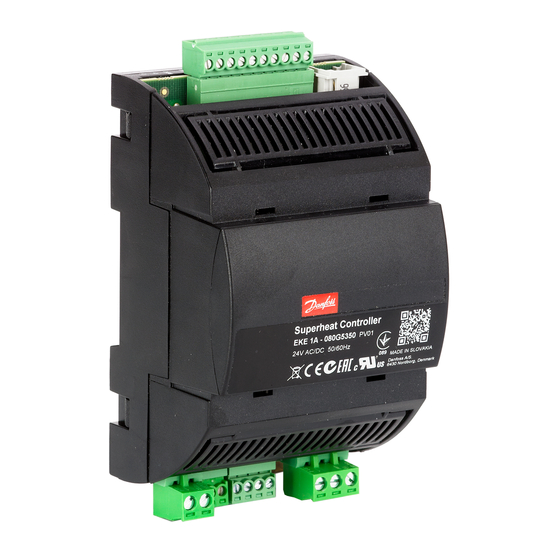

Tipo EKE 1A
Introducción
El controlador de recalentamiento EKE 1A está destinado al uso en aplicaciones que requieren un
control preciso del recalentamiento, como el aire acondicionado comercial, las bombas de calor,
la refrigeración comercial, el comercio minorista de alimentos y otras instalaciones industriales.
Válvulas compatibles: ETS 6/ETS/ETS Colibri®, KVS/KVS Colibri® y CCM/CCMT/
CTR de Danfoss.
Referencia: para más información, consulte el folleto técnico de los controladores EKE.
Aplicaciones
1. Controlador de recalentamiento: independiente
ETS Colib ri®
2. Accionador de válvula
ETS Colib ri®
Dimensiones, EKE 1A
Peso: 152 g
© Danfoss | DCS (az) | 2018.02
S2
Pe
Señal de referencia
Reference signal
S2
Pe
CAN RJ
70
60
ENGINEERING
T O M O R R O W
Español
Más información
Danfoss
Danfoss
R64-3033.10
R64-3033.10
Danfoss
80G8215.11
DKRCC.PI.RS0.B4.05 | 1
