Guía de instalación

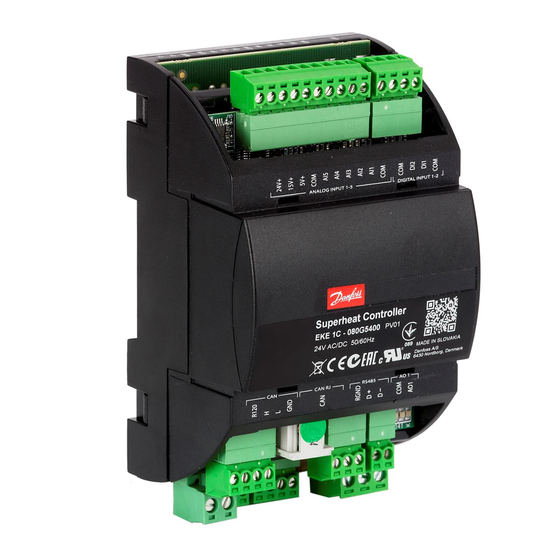

Controlador de recalentamiento electrónico
Tipo EKE 1C
Introducción
El controlador de recalentamiento EKE 1C está destinado al uso en aplicaciones que requieren
un control preciso del recalentamiento, como el aire acondicionado comercial, las bombas
de calor, la refrigeración comercial, el comercio minorista de alimentos y otras instalaciones
industriales.
Válvulas compatibles: ETS 6/ETS/ETS Colibri®, KVS/KVS Colibri® y CCM/CCMT/CTR de Danfoss.
Referencia: para más información, consulte el folleto técnico de los controladores EKE.
Aplicaciones
1. Controlador de recalentamiento: independiente/red
ETS Colib ri®
2. Accionador de válvula
ETS Colib ri®
Dimensiones, EKE 1C
Peso: 190 g
© Danfoss | DCS (az) | 2018.05
Comunicación
S2
Pe
Reference signal
S2
Pe
70 mm
60 mm
ENGINEERING
T O M O R R O W
Español
Más información
Danfoss
Danfoss
R64-3033.10
R64-3033.10
Danfoss
80G8215.01
DKRCC.PI.RS0.A6.05 | 1
Publicidad
Manuales relacionados para Danfoss EKE 1C
Resumen de contenidos para Danfoss EKE 1C
- Página 1 Español Introducción El controlador de recalentamiento EKE 1C está destinado al uso en aplicaciones que requieren un control preciso del recalentamiento, como el aire acondicionado comercial, las bombas de calor, la refrigeración comercial, el comercio minorista de alimentos y otras instalaciones industriales.
- Página 2 Válvulas paso a paso: A1, A2, A3, A4 Salida de motor paso a paso bipolar y unipolar: - Válvulas ETS/KVS/ETS C/KVS C/CCMT 2-CCMT 42/CTR de Danfoss (verde, rojo, negro, blanco). - Válvulas ETS 6/CCMT 0/CCMT 1 (negro, rojo, amarillo, naranja).
- Página 3 Batería de respaldo: la tensión cierra las válvulas del motor paso a paso cuando el controlador pierde la tensión de alimentación. • Para evitar que el controlador resulte dañado, no conecte una fuente de alimentación externa a los terminales DI (entrada digital). DKRCC.PI.RS0.A6.05 | 3 © Danfoss | DCS (az) | 2018.05...
- Página 4 Superheat controller EKE 1C - 080G5400 EKE 1C - 080G5400 CAN RJ CAN RJ VÁLVULA PASO SALIDA DIGITAL PWR 24V Vbat STEPPER VALVE DIGITAL OUTPUT CAN RJ RS485 A PASO DKRCC.PI.RS0.A6.05 | 4 © Danfoss | DCS (az) | 2018.05...
- Página 5 Herramienta Pasarela de presión de 4 – 20 mA KoolProg para PC MMIMYK EKE 1C: entrada analógica en terminales 1-5 Para otros tipos de transmisor, consulte el folleto técnico de los p. ej. AKS 33 controladores EKE. DKRCC.PI.RS0.A6.05 | 5...
- Página 6 Batería de normalmente abierto o Power ±20 % ±20 % 2,5 A respaldo normalmente cerrado (opcional) (opcional) (opcional) Válvulas ETS 6 Alarma Válvula solenoide ON/OFF Válvulas ETS/KVS Colibri® y CCMT DKRCC.PI.RS0.A6.05 | 6 © Danfoss | DCS (az) | 2018.05...
- Página 7 Se recomienda seleccionar un transmisor de presión con una carga media del 40-60 % de la escala completa. • Los valores del transmisor de presión se pueden compartir con múltiples controladores EKE 1C mediante CANbus. Fuente de alimentación •...
- Página 8 Salidas de relé El controlador EKE 1C posee 1 salida de relé: • Relé de tipo SPDT. La salida digital se puede usar para conectar una válvula solenoide o una alarma. • Los relés no se pueden usar para la conexión directa de cargas capacitivas, como indicadores LED o controladores ON/OFF para motores EC.
- Página 9 M12. • Para configurar las válvulas del motor paso a paso si estas no han sido fabricadas por Danfoss, deben ajustarse los parámetros correctos según lo descrito en la sección dedicada a la configuración de las válvulas (consulte el manual si desea obtener más información).
- Página 10 • Verde, fijo = válvula completamente abierta • Rojo y verde, intermitente = alarma de válvula INTERFAZ DE USUARIO El controlador EKE 1C se puede configurar usando una de las siguientes interfaces de usuario: 1. Herramienta KoolProg de Danfoss. 2. Pantalla externa MMIGRS de Danfoss.
- Página 11 Pantalla MMIGRS2 de Danfoss Conexión de una pantalla MMIGRS2 externa La pantalla MMIGRS2 se puede usar para configurar el controlador EKE 1C. Esta pantalla no sólo se puede usar para configurar los parámetros necesarios, sino también como pantalla externa durante el funcionamiento para representar parámetros importantes, como el grado de...
- Página 12 Una vez llevadas a cabo todas las conexiones con el controlador, será posible ejecutar el arranque inicial. Tras encen- der el dispositivo, se mostrará el logotipo de Danfoss en la pantalla durante 5 segundos. A continuación, se iniciará el asistente de configuración. La secuencia de configuración es: a. Selección de idioma; b. Selección de aplicación; c.
- Página 13 OFF antes de modificar los parámetros. El ajuste dependerá de los requisitos del sistema. Parámetro: R012 Interruptor principal Seleccione el tipo de válvula Danfoss predefinido: ETS, ETS Seleccione el tipo de válvula C, KVS, KVS C, CCM, CCMT, CTR o personalizado.
- Página 14 EKE 1C: identificación de parámetros de uso frecuente PNU: equivalente al número de registro Modbus (dirección Modbus +1). El valor real se lee/escribe en forma de valores enteros de 16 bits sin decimales. Este es el valor predeterminado, tal y como se lee mediante Modbus.
- Página 15 Notas DKRCC.PI.RS0.A6.05 | 15 © Danfoss | DCS (az) | 2018.05...
- Página 16 ETS 6, ETS, KVS, ETS Colibri®, KVS Danfoss Colibri®, CTR y CCMT de Danfoss. DKRCC.PI.RS0.A6.05 | 16 © Danfoss | DCS (az) | 2018.05...
