Instrucciones de instalación
Traducción de las instrucciones originales

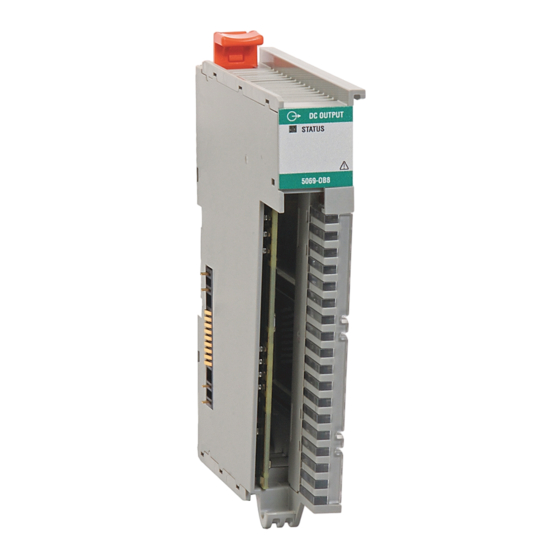

Módulo de 8 puntos de salidas digitales de
24 VCC Compact I/O 5069
Número de catálogo 5069-OB8
Tema
Los módulos de 8 puntos de salidas digitales surtidoras de alta corriente 5069-OB8 manejan dispositivos de salida. Los datos que se envían a los
módulos desde un controlador y el estado de algunos módulos de entradas determinan el comportamiento del módulo 5069-OB8. La salida de
alta corriente permite manejar directamente cargas de mayor corriente.
Los módulos Compact I/O™ 5069 usan el modelo de comunicación productor-consumidor. El modelo de comunicación productor-consumidor
permite un intercambio de datos inteligente entre el módulo y otros dispositivos del sistema, en el que cada módulo produce datos sin ser
encuestado previamente.
Los sistemas Compact I/O 5069 se utilizan como módulos de E/S locales en sistemas controladores CompactLogix™ 5380 o como módulos de E/S
remotas con controladores CompactLogix 5380 y algunos otros controladores Logix5000™. Los módulos se configuran con la aplicación
Studio 5000 Logix Designer®.
Para obtener más información sobre qué controladores Logix5000 y qué versiones de la aplicación Logix Designer son compatibles con los
módulos Compact I/O 5069, consulte las publicaciones enumeradas en
Página
6
6
6
7
8
9
9
9
10
11
11
11
12
13
Recursos adicionales en la página
13.
Publicidad
Tabla de contenido
Manuales relacionados para Allen-Bradley 5069
Resumen de contenidos para Allen-Bradley 5069
-
Página 1: Tabla De Contenido
Recursos adicionales Los módulos de 8 puntos de salidas digitales surtidoras de alta corriente 5069-OB8 manejan dispositivos de salida. Los datos que se envían a los módulos desde un controlador y el estado de algunos módulos de entradas determinan el comportamiento del módulo 5069-OB8. La salida de alta corriente permite manejar directamente cargas de mayor corriente. - Página 2 Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 ATTENTION: Read this document and the documents listed in the Additional Resources section about installation, configuration and operation of this equipment before you install, configure, operate or maintain this product.
- Página 3 Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 Residuos de aparatos eléctricos y electrónicos (RAEE) Al final de su vida útil, este equipo no debe desecharse en la basura municipal general. Publicación de Rockwell Automation 5069-IN017A-ES-P - Agosto 2016...
- Página 4 • El tipo de protección es “Ex nA IIC T4 Gc” según la IEC 60079-15. • El módulo 5069-OB8 satisface las normas IEC 60079-0: 6.ª edición, IEC-60079-15: 4.ª edición, número de certificado de referencia IECEx UL 15.0055X. Publicación de Rockwell Automation 5069-IN017A-ES-P - Agosto 2016...
- Página 5 Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 ADVERTENCIA: Condiciones especiales para uso seguro: • Este equipo no es resistente a la luz solar ni a otras fuentes de radiación UV. • Este equipo debe instalarse en un envolvente con clasificación de Zona 2 y certificación ATEX/IECEx, con una calificación de protección contra ingreso mínimo de al menos IP54 (según se estipula en EN/IEC 60529), y usarse en ambientes con grado de contaminación 2 como máximo (según se estipula en...
-
Página 6: Información Sobre El Módulo
Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 Información sobre el módulo Componentes requeridos Para instalar el módulo, necesita estos componentes físicos. Seguro de riel DIN Componente Descripción Uno de los siguientes tipos de RTB. -
Página 7: Instalación Del Bloque De Terminales Extraíble
Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 En lugar de obtener corriente del bus de alimentación eléctrica de SA Consideraciones sobre la conexión a tierra para suministrar energía a dispositivos del lado de campo, el módulo Los rieles DIN se deben conectar a tierra de acuerdo con las Pautas de de salidas 5069-OB8 utiliza la alimentación eléctrica del accionador... -
Página 8: Instalación Del Módulo
Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 Instalación del módulo 6. Presione el módulo contra el riel DIN hasta que se escuche el clic que indica que se enganchó correctamente. ADVERTENCIA: Si inserta o retira el módulo mientras el backplane está... -
Página 9: Instalación De La Tapa De Extremo
Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 Instalación de la tapa de extremo 3. Conecte el cable al terminal. Tipo de RTB Acción Debe instalar una tapa de extremo en el último módulo del sistema. -
Página 10: Diagrama De Cableado
Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 Diagrama de cableado El siguiente es un ejemplo de diagrama de cableado del módulo de salidas digitales 5069-OB8. Canal de salida 0 (O00) Canal de salida 1 (O01) -
Página 11: Encendido Del Sistema Compact I/O 5069
Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 Encendido del sistema Compact I/O 5069 2. De ser necesario, quite la tapa de extremo del lado derecho del módulo. Una vez instalados todos los módulos Compact I/O 5069 se puede 3. -
Página 12: Especificaciones
Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 Especificaciones En la tabla siguiente se incluye un subconjunto de especificaciones del módulo. Para obtener una lista completa de especificaciones, consulte 5069 Compact I/O Modules Specifications Technical Data; publicación 5069-TD001. -
Página 13: Recursos Adicionales
Proporciona declaraciones de conformidad, certificados y otros detalles de certificación. Puede ver o descargar publicaciones desde http://www.rockwellautomation.com/global/literature-library/overview.page. Para solicitar copias impresas de la documentación técnica, comuníquese con el distribuidor de Allen-Bradley o representante de ventas de Rockwell Automation correspondientes a su localidad. - Página 14 Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 Notas: Publicación de Rockwell Automation 5069-IN017A-ES-P - Agosto 2016...
- Página 15 Módulo de 8 puntos de salidas digitales de 24 VCC Compact I/O 5069 Notas: Publicación de Rockwell Automation 5069-IN017A-ES-P - Agosto 2016...
- Página 16 Rockwell Automation mantiene información medioambiental actualizada sobre sus productos en su sitio web en http://www.rockwellautomation.com/rockwellautomation/about-us/sustainability-ethics/product-environmental-compliance.page. Allen-Bradley, Compact I/O, CompactLogix, Logix5000, Rockwell Automation, Rockwell Software y Studio 5000 Logix Designer son marcas comerciales de Rockwell Automation, Inc. Las marcas comerciales que no pertenecen a Rockwell Automation son propiedad de sus respectivas empresas.
