Kontrollera vid användning av diamantkapskivor
att rotationspilen på diamantkapskivan och el-
verktygets rotation överensstämmer (se rota-
tionspil på växelhuset).
Ordningsföljden vid montering visas på grafiksi-
dan.
För infästning av slip-/kapskivan skruva upp
spännmuttern 10 och dra sedan fast den med
tvåstiftsnyckeln, se avsnittet "Snabbspänn-
mutter".
Kontrollera efter montering och före start
av slipverktyget att det monterats på rätt
sätt och kan rotera fritt. Kontrollera att slip-
verktyget inte berör sprängskyddet eller
andra delar.

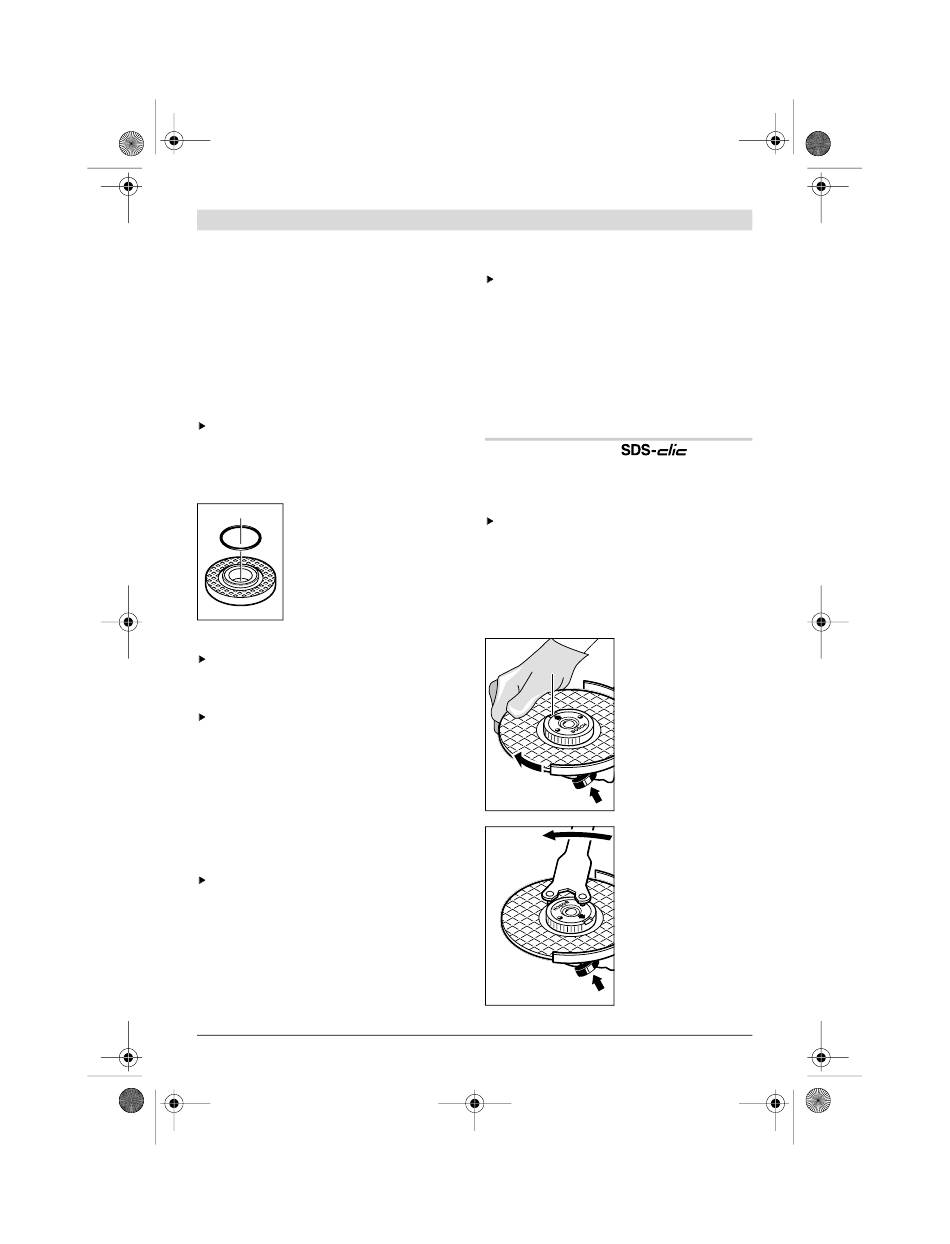

I stödflänsen 8 finns kring cen-
treransatsen en plastdel
(O-ring) insatt. Om O-ringen
saknas eller är skadad måste
måste den ovillkorligen ersät-
tas (objektnummer
1 600 210 039) innan stödflän-
sen 8 monteras.
Lamellslipskiva
För arbeten med lamellslipskiva ska hand-
skyddet 15 monteras.
Gummisliprondell
För arbeten med gummisliprondell 17 ska
handskyddet 15 monteras.
Ordningsföljden vid montering visas på grafiksi-
dan.
Innan gummisliprondellen 17 monteras ska 2
distansbrickor 16 skjutas upp på slipspindeln 4.
Skruva på rundmuttern 19 och dra fast med två-
stiftsnyckeln.
Koppborste/skivborste
För arbeten med koppborste eller skivbor-
ste ska handskyddet 15 monteras.
Ordningsföljden vid montering visas på grafiksi-
dan.
Koppborsten/skivborsten måste kunna skruvas
upp på slipspindeln så långt att den ligger sta-
digt an mot slipspindelflänsen vid ändan på slip-
spindelgängan. Spänn fast koppborsten/skiv-
borsten med fast skruvnyckel.
Bosch Power Tools
Svenska | 131
Slipkopp
För arbeten med slipkopp ska det speciella
sprängskyddet 12 monteras.
Slipkoppen 13 får endast stå ut över spräng-
skyddet 12 till den grad som krävs för aktuellt
arbete. Ställ in sprängskyddet 12 på detta mått.
Ordningsföljden vid montering visas på grafiksi-
dan.
Skruva upp spännmuttern 10 och dra fast den
med tvåstiftsnyckeln 14.
Snabbspännmutter
För snabbt och enkelt byte av slipverktyg utan
hjälp av verktyg kan i stället för spännmuttern
10 snabbspännmuttern 11 användas.
Snabbspännmuttern 11 får endast använ-
das för slip- och kapskivor.
Använd endast felfri, oskadad snabbspänn-
mutter 11.
Se vid påskruvning till att texten på snabb-
spännmuttern 11 inte ligger mot slipskivan; pi-
len måste vara riktad mot indexmärket 23.
Tryck på spindelns lås-
knapp 1 för låsning av
23
slipspindeln. För åt-
dragning av snabb-
spännmuttern vrid slip-
skivan kraftigt medurs.
En ordentligt fast-
spänd och oskadad
snabbspännmutter kan
för hand s när den räff-
lade ringen vrids mot-
urs.
Lossa aldrig en hårt-
sittande snabbspänn-
mutter med tång utan
använd tvåstiftsnyck-
eln. Lägg an tvåstifts-
nyckeln som bilden vi-
sar.
