Gefährdung durch drehende Bauteile: Laufrad!
Auch nach dem Ausschalten der Maschine besteht die Gefahr der Abtrennung von Körperteilen, wenn sie manuell in Betrieb
genommen wird.
Tragen Sie stets angemessene Arbeitskleidung und persönliche Schutzausrüstung.

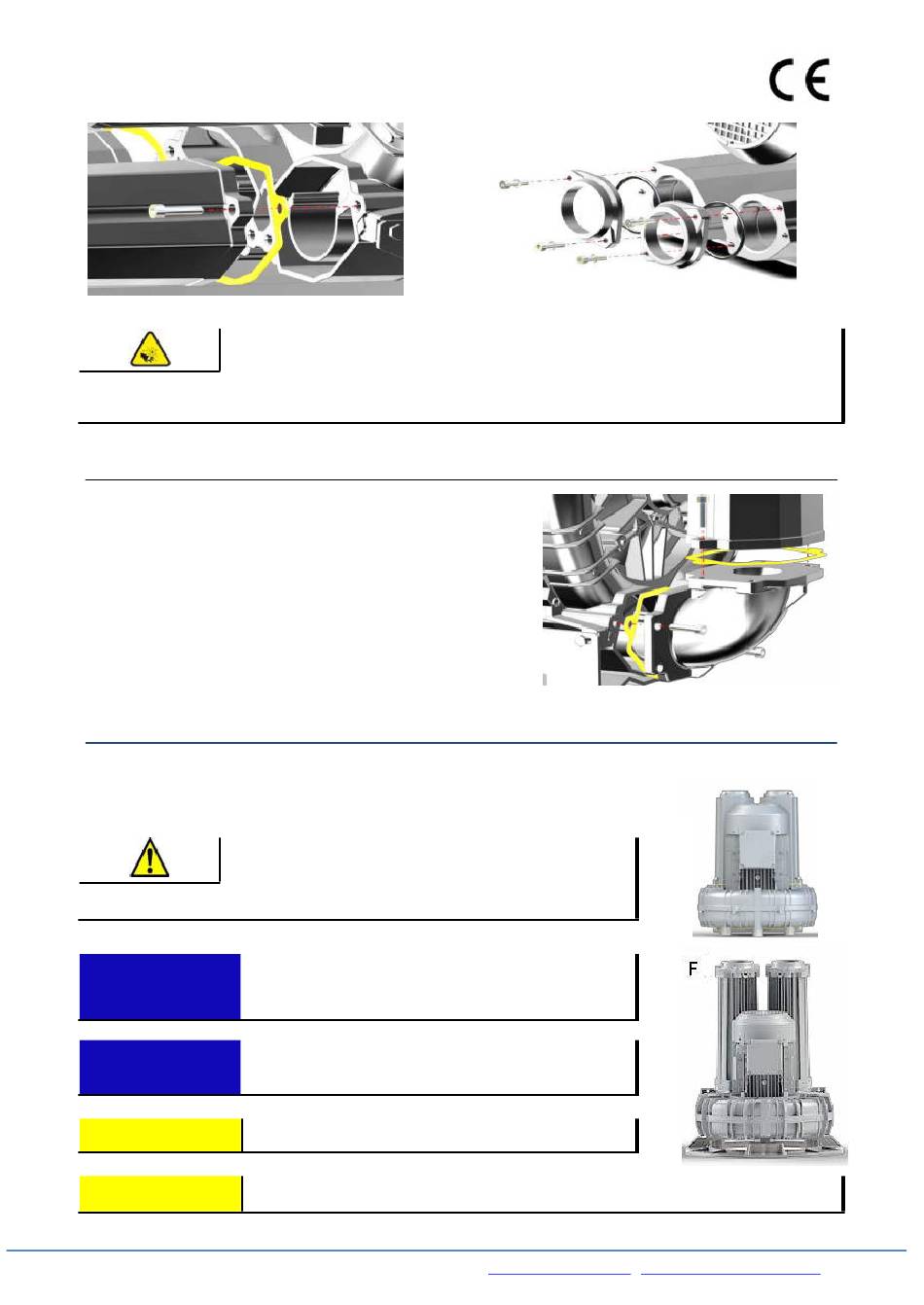

33.3.1 VERWENDUNG DES 90°-ANSCHLUSSBOGENS Zubehör (RIC M xx S)
•
Verwenden Sie für unterschiedliche Konfigurationen den 90°-
Anschlussbogen, der nur auf den Deckelöffnungen installiert wird.
•
Beachten Sie
Konfigurationsmöglichkeiten.
Einbau des 90°-Anschlussbogens
•
Bauen Sie den Schalldämpfer wie oben beschrieben aus.
•
Fügen Sie die Dichtung zwischen Deckel und Anschlussbogen ein.
•
Mit den Schrauben befestigen.
•
Bauen Sie den Schalldämpfer sinngemäß in entgegengesetzter
Reihenfolge zum Ausbau ein.
Siehe Kapitel 5.1 INSTALLATIONSBEDINGUNGEN

33.4 VERTIKALE INSTALLATION AUF DEM DECKEL

Die Geräte können in folgenden Konfigurationen mit vertikaler Achse
installiert werden:
•
Montage der Schwingungsdämpfer direkt auf dem Deckel (E)
•
Mit dem als Zubehör erhältlichen Standfuß für vertikale Befestigung (F).
Jede zweckentfremdete Verwendung des Gerätes kann schwere
Unfälle und Verletzungen verursachen.
Überprüfen Sie die Befestigungspunkte des Gerätes auf dem Unterbau regelmäßig auf festen Sitz.
Starke Schwingungen können Schäden am Gerät verursachen.
HINWEIS FÜR DEN
ANWENDER
HINWEIS FÜR DEN
ANWENDER
ACHTUNG!
ACHTUNG!
 Druckluftanlagenbau GmbH
RIC M30S – M120S
RIC M70RD – M120D
hierzu die oben dargestellten
Auf Wunsch ist ein Standfuß für die Befestigung des Gerätes in
vertikaler Position auf dem Deckel lieferbar. Der Fuß ist mit
Befestigungsbohrungen versehen. Befestigen Sie das Gerät mit
passende Schrauben an allen Bohrungen.
Im Lieferumfang der Geräte
Schwingungsdämpfer bereits enthalten. Auf Anfrage sind die
Schwingungsdämpfer auch für die anderen Maschinen lieferbar.
Das Gerät ist gegen Wasserrückstau zu schützen, insbesondere bei
Installation mit vertikaler Achse.
Prüfen Sie die Laufrichtung des Motors
(siehe Punkt 5.2 LAUFRICHTUNG).
