Instrucciones de operación
Enhebrar la cinta de etiquetas en el módulo de
impresión
1. Abrir la cubierta frontal [39].

Coger la cubierta en la parte derecha inferior
[39A].
2. Ajustar la guiación de material en función del ancho
de la cinta de etiquetas. Para ello debe soltarse el
tornillo moleteado [40A] en la guiación externa de
material [40B] l, empujarse la guiación de material
hasta el borde de material de etiquetas y apretarse
nuevamente el tornillo moleteado.

El material de etiquetas debe poder deslizarse
fácilmente por las guiaciones.
3. El material de etiquetas debe desplazarse por la
guiación de material hasta llegar debajo de los ro-
llos de presión.
4. Accionar la palanca verde [40C] para levantar los
rodillos de apriete [40D]. Mantener accionada la
palanca verde y empujar aprox. 50 cm de material
de etiquetas por debajo de los rodillos de apriete y
el cabezal de impresión.
5. Retirar las etiquetas del cabezal de impresión has-
ta la parte final de la cinta de etiquetas [41].
6. Seguir accionando la palanca verde y empujar los
rodillos de apriete [40D] adecuadamente en direc-
ción lateral.

Los rodillos de apriete deben apretar el material
en forma homogénea.
Continuación en la siguiente página.
06/2018 | 01
ALX 92x

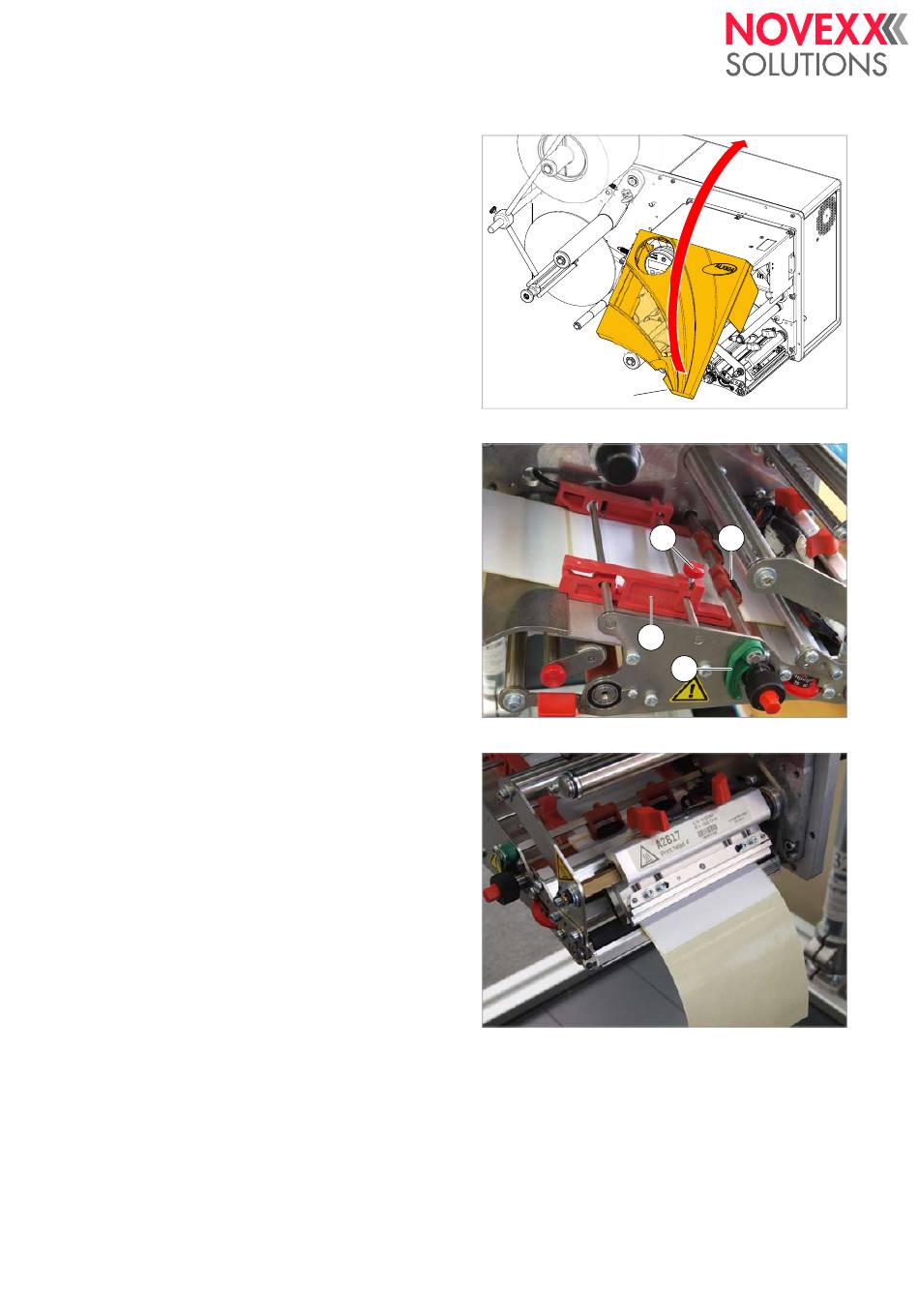

[39] Abrir la cubierta frontal.
[40] Ajustar la guía de material.
[41] Retirar etiquetas en un largo de 50 cm.
