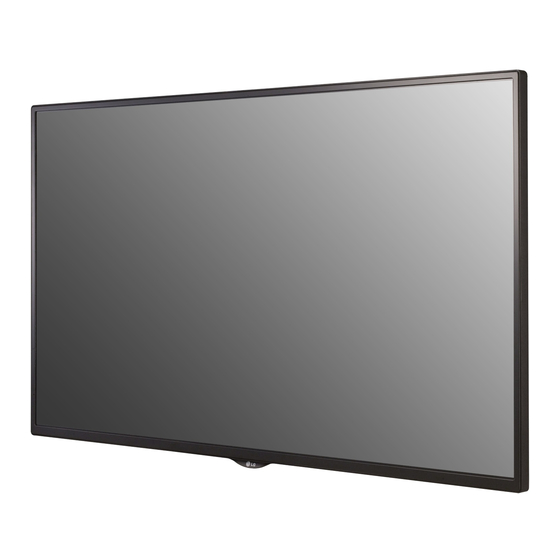

- Página 1 MANUAL DE USUARIO Señalización digital de LG (MONITOR SIGNAGE) Lea este manual atentamente antes de utilizar el monitor y consérvelo para consultarlo cuando lo necesite. 32SM5B 32SM5KB 43SM3B 43SM5B 43SM5KB 49SM3B 49SM5B 49SM5KB 55SM3B 55SM5B 55SM5KB 65SM5B 65SM5KB www.lg.com...
-
Página 2: Tabla De Contenido
Conexión del soporte Conexión de los altavoces Conexión del sensor de IR Instalación vertical Colocación y extracción del Soporte del logotipo de LG Instalación en una pared MANDO A DISTANCIA CONEXIONES Conexión a un PC Conexión de dispositivos externos... -
Página 3: Precauciones De Seguridad
Si nota que hay humo, o cualquier otro olor, u oye un ruido afectados. Consulte a LG o a un instalador cualificado antes extraño, desconecte el cable de corriente y póngase en de proceder a la instalación. -
Página 4: Precauciones Relativas Al Adaptador De Ca Y La Alimentación Eléctrica
Si la conexión queda suelta, podría producirse un incendio o una apaga la unidad con el interruptor. descarga eléctrica. Asegúrese de utilizar cables de alimentación y adaptadores de ca suministrados o aprobados por LG Electronics, Inc. ► El uso de productos no aprobados podría producir un incendio o una PRECAUCIÓN descarga eléctrica. -
Página 5: Precauciones Para El Traslado Del Producto
Precauciones para el traslado del Descanse cada cierto tiempo para proteger los ojos. Mantenga el producto limpio en todo momento. producto Adopte una postura cómoda y natural cuando trabaje con un producto para relajar los músculos. ADVERTENCIA Descanse cada cierto tiempo cuando trabaje Asegúrese de que el producto está... -
Página 6: Licencia
LICENCIA La licencia puede variar en función del modelo. Para obtener más información acerca de las licencias, visite www.lg.com. Los términos HDMI y HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas registradas de HDMI Licensing LLC en EE. UU. y otros países. -
Página 7: Montaje Y Preparación
• Software y manual de SuperSign - Descarga desde el sitio Web de LG Electronics. - Visite el sitio Web de LG Electronics (www.lgecommercial.com/supersign) y descargue la última versión del software para su modelo. -
Página 8: Accesorios Opcionales
Accesorios opcionales Los accesorios opcionales están sujetos a cambios sin previo aviso para la mejora del rendimiento del producto; además, podrán añadirse nuevos accesorios. Las ilustraciones que aparecen en este manual pueden ser diferentes con respecto al producto y los accesorios reales. Tornillos 4,0 mm de diámetro x 0,7 mm de paso Separadores... - Página 9 Reproductor multimedia Tornillos CD (manual de usuario) / MP500/ MP700 tarjeta Kit de reproductor multimedia (La compatibilidad depende del modelo.) tarjeta Cable de Cable de Tornillos KT-OPSA (Guía de instalación conexión alimentación sencilla) Kit de OPS KT-SP0 Kit del sensor de píxeles NOTA •...
-
Página 10: Piezas Y Botones
Piezas y botones Montaje de la tapa de la tarjeta de memoria - La imagen puede variar en función del modelo. Monte la tapa con un tornillo como se muestra en la ilustración para evitar el robo de la memoria USB. Botones de control : Cambia la fuente de entrada. -
Página 11: Conexión Del Soporte
Conexión del soporte 43/49/55/65SM5* 43/49/55SM3B - Solo para algunos modelos. - La imagen puede variar en función del modelo. 32SM5*... -
Página 12: Conexión De Los Altavoces
- La imagen puede variar en función del modelo. Instalación básica 32SM5B Conecte un cable de señal de entrada antes de instalar los altavoces. Instalación con OPS conectado Monte el altavoz por medio los tornillos, tal y como se muestra a continuación. - Página 13 43/49/55/65SM5B 43/49/55SM3B NOTA • Apague el dispositivo antes de extraer el cable. Si se conecta o se extrae el cable del altavoz mientras el dispositivo está encendido, es Conecte un cable de señal de entrada antes de posible que no se emita ningún sonido. instalar los altavoces.
-
Página 14: Conexión Del Sensor De Ir
Conexión del sensor de IR Al conectar el cable al producto, se activa la función de recepción de señales del mando a distancia. Gire el sensor de IR en función de la orientación de la pantalla (horizontal o vertical). - La imagen puede variar en función del modelo. Instalación básica <Parte frontal>... -
Página 15: Instalación Vertical
Instalación vertical Para instalar en modo vertical, sitúese frente al equipo y gírelo 90° en sentido contrario a las agujas del reloj. Uso de un cable de anclaje Kensington (Esta función no está disponible en todos los modelos.) El conector del sistema de seguridad Kensington se encuentra en la parte posterior del monitor. -
Página 16: Colocación Y Extracción Del Soporte Del Logotipo De Lg
Con la ayuda de un destornillador, quite el el monitor sobre él con la pantalla hacia abajo. tornillo que fija el soporte del logotipo de LG a Con la ayuda de un destornillador, quite el la parte trasera inferior del monitor. -
Página 17: Instalación En Una Pared
Si instala el monitor en un techo o una pared inclinada, puede caerse y producir lesiones físicas. Utilice un soporte de montaje en pared autorizado por LG y póngase en contacto con su distribuidor local o con el personal cualificado para que le ayuden con la instalación. - Página 18 Fijación del monitor a la pared (opcional) (El procedimiento puede variar en función del Inserte y apriete los cáncamos o los soportes y modelo.) los pernos del monitor en la parte posterior del monitor. - Si ya hay otros pernos en Ios cáncamos, extráigalos.
-
Página 19: Mando A Distancia
MANDO A DISTANCIA Las descripciones que aparecen en este manual se basan en los botones del mando a distancia. Lea este manual con detenimiento para utilizar el monitor correctamente. Para instalar las pilas, abra la tapa del compartimento, sustitúyalas por otras (AAA de 1,5 Vcc) haciendo coincidir los polos de acuerdo con las etiquetas del interior del compartimento y vuelva a colocar la tapa. - Página 20 PSM Permite seleccionar Picture Mode (Modo de imagen). HOME Activa el Iniciador. W.BAL Accede al menú de balance de blancos. SETTINGS Permite el acceso a los menús principales o guarda la información que introduzca y sale de los menús. S.MENU Botón de menú SuperSign (Dependiendo del modelo, esta función podría no estar disponible.) Botones de navegación Permiten desplazarse por los menús y las opciones.
-
Página 21: Conexiones
CONEXIONES Puede conectar varios dispositivos externos a su monitor. Cambie el modo de entrada y seleccione el dispositivo externo al que desea conectarse. Para obtener más información acerca de los conectores de dispositivos externos, consulte el manual proporcionado con cada dispositivo. Conexión a un PC No se suministran algunos de los cables. -
Página 22: Uso De La Lista De Entradas
Uso de la lista de entradas RGB -> HDMI -> DVI-D -> DISPLAYPORT -> OPS... - Página 23 SOLUCIÓN DE PROBLEMAS No se muestra ninguna imagen. Problema Solución ¿Está conectado el cable de Compruebe que el cable de alimentación esté bien conectado a alimentación del producto? la toma. ¿Aparece el mensaje "Out of range" La señal del PC (tarjeta de vídeo) está fuera del rango de (Señal fuera de rango)? frecuencias verticales u horizontales del producto.
- Página 24 No funciona el audio. Problema Solución ¿No se produce sonido? Compruebe que el cable de audio esté conectado correctamente. Ajuste el nivel de volumen. Compruebe que el sonido esté configurado correctamente. El sonido es demasiado sordo. Seleccione la configuración ecualización de sonido adecuada. El sonido es demasiado bajo.
- Página 25 PRECAUCIÓN • La adherencia de imágenes no se produce cuando se usan imágenes en cambio constante, pero puede suceder cuando se usa una imagen fija durante un periodo de tiempo prolongado. Por lo tanto, es recomendable que utilice las siguientes instrucciones para reducir las posibilidades de que se produzca la adherencia de imágenes al utilizar una imagen fija.
- Página 26 ESPECIFICACIONES DEL PRODUCTO Las especificaciones del producto que se indican a continuación pueden cambiar sin previo aviso debido a una actualización de las funciones del producto. Pantalla LCD Tipo de pantalla TFT (Thin Film Transistor, transistor de película fina) Pantalla de cristal líquido (LCD) Señal de vídeo Resolución máxima 1 920 x 1 080 pixeles a 60 Hz...
- Página 27 32SM5B Pantalla LCD Tamaño de píxel 0,36375 mm (Horizontal) x 0,36375 mm (Vertical) Alimentación Potencia nominal AC 100-240 V ~ 50/60 Hz 1,4 A Consumo de energía Modo encendido: 60 W (típ.) Modo de inactividad (RGB, DVI-D, HDMI): ≤ 1,0 W Modo de inactividad (DISPLAYPORT): ≤...
- Página 28 43SM5B Pantalla LCD Tamaño de píxel 0,4902 mm (Horizontal) x 0,4902 mm (Vertical) Alimentación Potencia nominal AC 100-240 V ~ 50/60 Hz 0,9 A Consumo de energía Modo encendido: 75 W (típ.) Modo de inactividad (RGB, DVI-D, HDMI): ≤ 1,0 W Modo de inactividad (DISPLAYPORT): ≤...
- Página 29 49SM5B Pantalla LCD Tamaño de píxel 0,55926 mm (Horizontal) x 0,55926 mm (Vertical) Alimentación Potencia nominal AC 100-240 V ~ 50/60 Hz 1,0 A Consumo de energía Modo encendido: 85 W (típ.) Modo de inactividad (RGB, DVI-D, HDMI): ≤ 1,0 W Modo de inactividad (DISPLAYPORT): ≤ 0,5 W Modo apagado: ≤...
- Página 30 55SM5B Pantalla LCD Tamaño de píxel 0,630 mm (Horizontal) x 0,630 mm (Vertical) Alimentación Potencia nominal AC 100-240 V~ 50/60 Hz 1,1 A Consumo de energía Modo encendido: 100 W (típ.) Modo de inactividad (RGB, DVI-D, HDMI): ≤ 1,0 W Modo de inactividad (DISPLAYPORT): ≤ 0,5 W Modo apagado: ≤...
- Página 31 1 456,9 mm x 838 mm x 56,5 mm / 27,9 kg Dimensiones (ancho x alto x profundidad) Cabezal+ Soporte 1 456,9 mm x 898,1 mm x 293,7 mm / 33,1 kg / Peso Módulo inalámbrico LG (LGSBW41) Especificación Inalámbrico LAN Bluetooth Estándar IEEE 802.11a/b/g/n Estándar...
- Página 32 Modo admitido RGB (PC) Modo admitido HDMI / DISPLAYPORT / OPS (DTV) Frecuencia Resolución Frecuencia horizontal (Pixeles) vertical (Hz) Frecuencia Frecuencia (kHz) Resolución horizontal vertical (Pixeles) 720 x 400 31,468 70,8 (kHz) (Hz) 640 x 480 31,469 59,94 480/60 progresivo 31,5 800 x 600 37,879...
- Página 33 As an ENERGY STAR® Partner LGE U. S. A., Inc. has determined that this product meets the ENERGY STAR® guidelines for energy efficiency. Refer to • Los modelos 32SM5B y 32SM5KB no cuentan con ENERGYSTAR.gov for more information on the la certificación ENERGY STAR de la EPA. ENERGY STAR® program.
