Quick Installation Guide

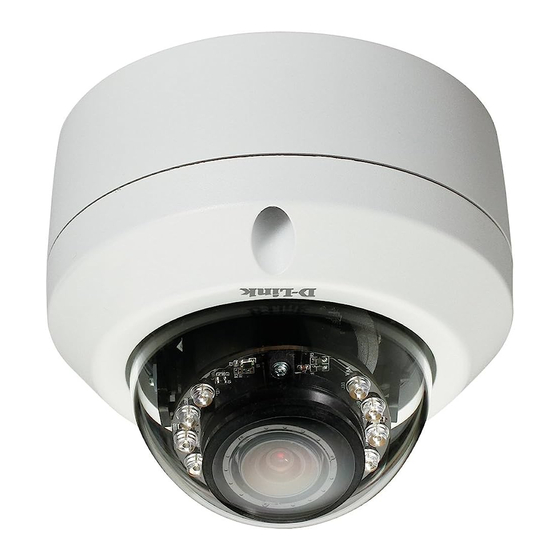

Full HD Outdoor Fixed Dome Network Camera
This document will guide you through the
basic installation process for your new D-Link
Network Camera.
DCS-6314
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Documentation also available on
CD and via the D-Link Website
Publicidad
Tabla de contenido
Manuales relacionados para D-Link DCS-6314
Resumen de contenidos para D-Link DCS-6314
- Página 1 Quick Installation Guide Full HD Outdoor Fixed Dome Network Camera This document will guide you through the basic installation process for your new D-Link Network Camera. DCS-6314 Quick Installation Guide Installationsanleitung Guide d’installation Guía de instalación Guida di Installazione Documentation also available on...
-
Página 3: Installation Steps
DCS-6314 Quick Install Guide This installation guide provides basic instructions for installing the DCS-6314 Network Camera on your network. For additional information about how to use the camera, please see the User’s Manual which is available on the CD included in this package or from the D-Link support website. -
Página 4: Hardware Overview
Install the Micro SD Card Push the Micro SD card into the camera with the gold contacts oriented towards the base of the camera. To eject the Micro SD card, push the Micro SD card into the slot. D-Link DCS-6314 Quick Install Guide... - Página 5 Style 1 - Concealed Cable Installation ƒ Height: 25.6 mm (1.0 inches) ƒ Diameter: 122 mm (4.8 inches) ƒ Weight: 135 g (0.3 lbs) Figure 2.1 Figure 2.2 Weather Shield Weather shield screw D-Link DCS-6314 Quick Install Guide...
- Página 6 Style 2 - Exposed Cable Installation ƒ Height: 25.6 mm (1.0 inches) ƒ Diameter: 122 mm (4.8 inches) ƒ Weight: 135 g (0.3 lbs) Figure 2.3 Figure 2.4 Figure 2.5 D-Link DCS-6314 Quick Install Guide...
- Página 7 Pendant Mount (DCS-34-2) ƒ Height: 201 mm (7.9 inches) ƒ Diameter: 150 mm (5.9 inches) ƒ Weight: 665 g (1.45 lbs) Rubber Seal Bracket Pendant Bracket Mounting Plate Figure 3.1 Bracket Figure 3.2 Figure 3.4 Figure 3.3 D-Link DCS-6314 Quick Install Guide...
- Página 8 ƒ Height: 253 mm (9.96 inches) ƒ Diameter: 150 mm (5.9 inches) ƒ Weight: 770 g (1.7 lbs) Bracket Bent Bracket Mounting Plate Figure 4.1 Bracket Cap Figure 4.2 Bent Bracket Dome Camera Figure 4.3 Figure 4.4 D-Link DCS-6314 Quick Install Guide...
- Página 9 Connection with a PoE Hub If you are using a PoE hub, connect the IP camera to the hub via an Ethernet cable, which will provide transmission of both power and data over a single cable. D-Link DCS-6314 Quick Install Guide...
- Página 10 Insert the DCS-6314 CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive.
- Página 11 Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE The Setup Wizard will appear and display the MAC address and IP address of your camera(s). If you have a DHCP server on your network, a valid IP Address will be displayed.
- Página 12 Viewing Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE Select the camera and click the button labeled "Link" to access the web configuration.
- Página 13 Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm) (BT 10ppm, other carriers may vary.) Ireland (Mon-Fri), Website: http://www.dlink.com All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm) Phone rates: €0.05ppm peak, €0.045ppm off peak times D-Link DCS-6314 Quick Install Guide...
- Página 14 Notes D-Link DCS-6314 Quick Install Guide...
- Página 15 DCS-6314 Netzwerkkamera in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht. Installationsschritte 1. Prüfen Sie den Packungsinhalt, ob er mit den auf der Liste unten aufgeführten Artikeln übereinstimmt.
- Página 16 Stecken Sie die Micro SD-Karte in die Kamera. Achten Sie darauf, dass die goldfarbenen Kontakte auf den Kamerafuß zeigen. Um die Micro SD-Karte zu entnehmen, drücken Sie sie leicht in den Steckplatz und nehmen Sie sie dann heraus. D-Link DCS-6314 Quick Install Guide...
- Página 17 Genaue Anleitungen zur Installation und Montage der Kamera mithilfe eines Befestigungsbügels finden Sie im Benutzerhandbuch. Methode 1 – Verdeckte Kabelinstallation ƒ Höhe: 25.6 mm ƒ Durchmesser: 122 mm ƒ Gewicht: 135g Abbildung 2.1 Abbildung 2.2 Wetterschutz Wetterschutz Schraube D-Link DCS-6314 Quick Install Guide...
- Página 18 Methode 2 – Exponierte Kabelinstallation ƒ Höhe: 25.6 mm ƒ Durchmesser: 122 mm ƒ Gewicht: 135 g Abbildung 2.3 Abbildung 2.4 Abbildung 2.5 D-Link DCS-6314 Quick Install Guide...
- Página 19 Montage für hängende Kamera (DCS-34-2) ƒ Höhe: 201 mm ƒ Durchmesser: 150 mm Gummidichtungsring ƒ Gewicht: 665 g Bügelkappe Deckenhalterung Montageplatte Abbildung 3.1 Bügelkappe Abbildung 3.2 Abbildung 3.4 Abbildung 3.3 D-Link DCS-6314 Quick Install Guide...
- Página 20 Montage für gebogene Kamerabügelhalterung (DCS-34-3) ƒ Höhe: 253 mm ƒ Durchmesser: 150 mm ƒ Gewicht: 770 g Bügelkappe Gebogene Bügelhalterung Montageplatte Bügelkappe Abbildung 4.2 Gebogene Bügelhalterung Dome-Kamera Abbildung 4.3 D-Link DCS-6314 Quick Install Guide...
- Página 21 2. Schließen Sie die Kamera mit dem mitgelieferten Stromkabel an eine Steckdose an. Anschluss an einen PoE-Hub Wenn Sie einen PoE-Hub verwenden, schließen Sie die IP-Kamera mit dem Ethernetkabel an den Hub an, so dass Strom und Daten über ein einziges Kabel übertragen werden. D-Link DCS-6314 Quick Install Guide...
- Página 22 5. Konfiguration mithilfe des Assistenten Legen Sie die DCS-6314 CD in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher startet nicht automatisch, klicken Sie auf Start > Ausführen. Geben Sie D:\autorun.exe ein, wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-Laufwerks steht.
- Página 23 Klicken Sie auf das Symbol für den D-Link SE Setup- Assistenten, der in Ihrem Windows-Startmenü erstellt wurde. Start > D-Link > Setup Wizard SE Der Setup-Assistent wird aufgerufen und zeigt die MAC- und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrem Netzwerk ein DHCP-Server vorhanden ist, wird eine gültige IP-Adresse angezeigt.
- Página 24 Anzeige der Kamera über einen Webbrowser Klicken Sie auf das Symbol für den D-Link SE Setup- Assistenten, der in Ihrem Windows-Startmenü erstellt wurde. Start > D-Link > Setup Wizard SE Wählen Sie die Kamera aus und klicken Sie auf die Schaltfläche Link, um auf die Web-Konfiguration...
- Página 25 0,116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr Schweiz: Web: http://dlink.com Telefon: +41(0)848 331100 0,08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr * Gebühren aus Mobilnetzen und von anderen Providern können abweichen. D-Link DCS-6314 Quick Install Guide...
- Página 26 Notes D-Link DCS-6314 Quick Install Guide...
-
Página 27: Procédure D'installation
DCS-6314 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation de la caméra, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site de support en ligne D-Link. Procédure d'installation 1. -
Página 28: Description Du Matériel
3 vis. Retirez le dôme de la base de la caméra. Installer la carte micro-SD Insérez la carte micro-SD dans la caméra avec les contacts dorés orientés vers la base de la caméra. Pour éjecter la carte micro-SD, appuyez dessus dans le port. D-Link DCS-6314 Quick Install Guide... -
Página 29: Écran De Protection Contre Les Intempéries
Style 1 : Installation dissimulée des câbles ƒ Hauteur : 25.6 mm ƒ Diamètre : 122 mm ƒ Poids : 135 g Illustration 2.1 Illustration 2.2 Écran de protection contre les intempéries Écran de protection contre les intempéries D-Link DCS-6314 Quick Install Guide... - Página 30 Style 2 : Installation exposée des câbles ƒ Hauteur : 25.6 mm ƒ Diamètre : 122 mm ƒ Poids : 135 g Illustration 2.3 Illustration 2.4 Illustration 2.5 D-Link DCS-6314 Quick Install Guide...
- Página 31 ƒ Hauteur : 201 mm ƒ Diamètre : 150 mm Joint en caoutchouc ƒ Poids : 665 g Cache de support Support suspendu Plaque de montage Illustration 3.1 Cache de support Illustration 3.2 Illustration 3.4 Illustration 3.3 D-Link DCS-6314 Quick Install Guide...
- Página 32 ƒ Hauteur : 253 mm ƒ Diamètre : 150 mm ƒ Poids : 770 g Cache de support Support coudé Plaque de montage Illustration 4.1 Cache de support Illustration 4.2 Support coudé Caméra à dôme Illustration 4.3 D-Link DCS-6314 Quick Install Guide...
- Página 33 Connexion avec un concentrateur Ethernet PoE Si vous utilisez un concentrateur Ethernet PoE pour alimenter la caméra, connectez celle-ci au concentrateur à l'aide du câble Ethernet fourni, qui sert à la fois de câble pour l'alimentation et les données. D-Link DCS-6314 Quick Install Guide...
- Página 34 5. Configuration à l'aide de l'assistant Insérez le CD de la DCS-6314 dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si la fonction d'exécution automatique de votre ordinateur est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur Démarrer >...
- Página 35 Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans le menu Démarrer. Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE) L'Assistant de configuration s'ouvre et affiche les adresses MAC et IP de votre ou vos caméras. Si un serveur DHCP se trouve sur votre réseau, une...
- Página 36 Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans le menu Démarrer. Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE) Sélectionnez la caméra, puis cliquez sur le bouton « Link » (Connexion) pour accéder à la configuration Web.
- Página 37 IP jusqu’à obtenir l’orientation souhaitée. ASSISTANCE TECHNIQUE Assistance technique D-Link sur internet: http://dlink.com Assistance technique D-Link par téléphone : 01 76 54 84 17 Du lundi au vendredi de 9h à 19h (hors jours fériés) D-Link DCS-6314 Quick Install Guide...
- Página 38 Notes D-Link DCS-6314 Quick Install Guide...
-
Página 39: Pasos Para La Instalación
Esta guía de instalación proporciona instrucciones básicas para la instalación de la cámara de red DCS-6314 en su red. Para obtener información adicional acerca de cómo utilizar la cámara, consulte el Manual del usuario disponible en el CD incluido en el paquete o en el sitio web de asistencia de D-Link. -
Página 40: Descripción General Del Hardware
Instale la tarjeta Micro SD Empuje la tarjeta Micro SD en la cámara, con los contactos dorados orientados hacia la base de la cámara. Para expulsar la tarjeta Micro SD, empuje la tarjeta Micro SD en la bahía. D-Link DCS-6314 Quick Install Guide... -
Página 41: Estilo 1 - Instalación De Cables Oculta
Estilo 1 – Instalación de cables oculta ƒ Altura: 25.6 mm (1.0 pulgadas) ƒ Diámetro: 122 mm (4.8 pulgadas) ƒ Peso: 135 g (0,3 libras) Figura 2.1 Figura 2.2 Pantalla de protección Pantalla de protección Tornillo D-Link DCS-6314 Quick Install Guide... -
Página 42: Estilo 2 - Instalación De Cables Visible
Estilo 2 – Instalación de cables visible ƒ Altura: 25.6 mm (1.0 pulgadas) ƒ Diámetro: 122 mm (4.8 pulgadas) ƒ Peso: 135 g (0,3 libras) Figura 2.3 Figura 2.4 Figura 2.5 D-Link DCS-6314 Quick Install Guide... - Página 43 ƒ Altura: 201 mm (7,9 pulgadas) ƒ Diámetro: 150 mm (5,9 pulgadas) Junta de goma ƒ Peso: 665 g (1,45 libras) Tapa del soporte Soporte suspendido Placa de montaje Figura 3.1 Tapa del soporte Figura 3.2 Figura 3.4 Figura 3.3 D-Link DCS-6314 Quick Install Guide...
-
Página 44: Montaje Curvado (Dcs-34-3)
ƒ Diámetro: 150 mm (5,9 pulgadas) ƒ Peso: 770 g (1,7 libras) Tapa del soporte Soporte curvado Placa de montaje Figura 4.1 Tapa del soporte Figura 4.2 Soporte curvado Cámara domo Figura 4.3 Figura 4.4 D-Link DCS-6314 Quick Install Guide... - Página 45 Conexión con un terminal PoE Si está utilizando un terminal PoE, conecte la cámara IP al terminal mediante un cable Ethernet, el cuál proporcionará transmisión eléctrica y de datos a través de un solo cable. D-Link DCS-6314 Quick Install Guide...
-
Página 46: Configuración Con El Asistente
5. Configuración con el asistente Inserte el CD de la DCS-6314 en la unidad de CD-ROM del ordenador para comenzar la instalación. Si la función de ejecución automática del ordenador está desactivada o si el iniciador de D-Link no se inicia automáticamente, haga clic en Inicio > Ejecutar. Escriba D:\ autorun.exe, donde D: representa la letra de unidad de su unidad de CD-ROM. - Página 47 Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú de inicio de Windows. Inicio > D-Link > Asistente de configuración SE Aparecerá el asistente de configuración y mostrará la dirección MAC y la dirección IP de la cámara. Si tiene un servidor DHCP en la red, se mostrará...
-
Página 48: Visualización De La Cámara A Través Del Explorador De Web
Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú de inicio de Windows. Inicio > D-Link > Asistente de configuración SE Seleccione la cámara y haga clic en el botón con la etiqueta "Vínculo"... -
Página 49: Ajuste Del Ángulo De Los 3 Ejes De La Lente
Gire la lente para ajustar la imagen de la cámara IP hasta alcanzar la orientación deseada. ASISTENCIA TÉCNICA http://dlink.com Asistencia Técnica Telefónica de D-Link: +34 902 30 45 45 0,067 €/min De Lunes a Viernes de 9:00 a 19:00 D-Link DCS-6314 Quick Install Guide... - Página 50 Notes D-Link DCS-6314 Quick Install Guide...
-
Página 51: Procedura Di Installazione
DCS-6314 In questa guida di installazione sono riportate le istruzioni di base per installare la videocamera DCS-6314 Network Camera in rete. Per ulteriori informazioni sull'utilizzo della videocamera, consultare il manuale utente disponibile sul CD incluso nella confezione o scaricabile dal sito Web di supporto di D-Link. -
Página 52: Panoramica Hardware
Installare la scheda Micro SD Inserire la scheda Micro SD nella videocamera con i contatti dorati rivolti verso la base della videocamera. Per espellere la scheda Micro SD, spingerla nell'alloggiamento. D-Link DCS-6314 Quick Install Guide... - Página 53 Manuale utente. Stile 1 – Installazione con cavi nascosti ƒ Altezza: 25.6 mm ƒ Diametro: 122 mm ƒ Peso: 135 g Figura 2.1 Figura 2.2 Schermatura antivento Schermatura antivento Vite D-Link DCS-6314 Quick Install Guide...
- Página 54 Stile 2 – Installazione con cavi a vista ƒ Altezza: 25.6 mm ƒ Diametro: 122 mm ƒ Peso: 135 g Figura 2.3 Figura 2.4 Figura 2.5 D-Link DCS-6314 Quick Install Guide...
- Página 55 ƒ Altezza: 201 mm ƒ Diametro: 150 mm Guarnizione in gomma ƒ Peso: 665 g Copertura staffa Staffa per montaggio sospeso Piastra di montaggio Figura 3.1 Tappo per staffa Figura 3.2 Figura 3.4 Figura 3.3 D-Link DCS-6314 Quick Install Guide...
- Página 56 ƒ Altezza: 253 mm ƒ Diametro: 150 mm ƒ Peso: 770 g Copertura staffa Staffa per montaggio piegato Piastra di montaggio Tappo per staffa Figura 4.1 Figura 4.2 Staffa per montaggio piegato Videocamera a cupola Figura 4.3 D-Link DCS-6314 Quick Install Guide...
- Página 57 Collegamento con hub PoE Se si utilizza un hub PoE, collegare la videocamera IP all'hub tramite un cavo Ethernet, che verrà utilizzato sia per l'alimentazione che per la trasmissione dei dati. D-Link DCS-6314 Quick Install Guide...
- Página 58 5. Procedura guidata di configurazione Inserire il CD di DCS-6314 nell'unità CD-ROM del computer per avviare l'installazione. Se la funzione di esecuzione automatica è disabilitata nel computer in uso o se l'utilità di avvio di D-Link non viene avviata automaticamente, fare clic su Start > Run (Start > Esegui). Digitare D:\autorun.exe, dove D: rappresenta la lettera dell'unità...
- Página 59 Fare clic sull'icona D-Link Setup Wizard SE creata nel menu di Start di Windows. Start > D-Link > Setup Wizard SE Nella pagina dell'Installazione guidata verranno visualizzati l'indirizzo MAC e l'indirizzo IP della telecamera. Se la rete dispone di un server DHCP, viene visualizzato un indirizzo IP valido.
- Página 60 Visualizzazione della telecamera tramite il browser Web Fare clic sull'icona D-Link Setup Wizard SE creata nel menu di Start di Windows. Start > D-Link > Setup Wizard SE Selezionare la telecamera e fare clic sul pulsante "Link" (Collegamento) per accedere alla configurazione Web.
- Página 61 Ruotare l'obiettivo per regolare l'immagine acquisita dalla videocamera IP fino a ottenere l'orientamento desiderato. SUPPORTO TECNICO http://dlink.com Supporto Tecnico dal lunedì al venerdì dalle ore 9.00 alle ore 19.00 con orario continuato Telefono: 02 87366396 D-Link DCS-6314 Quick Install Guide...
- Página 62 Notes D-Link DCS-6314 Quick Install Guide...
- Página 63 Notes D-Link DCS-6314 Quick Install Guide...
- Página 64 Notes D-Link DCS-6314 Quick Install Guide...
- Página 65 Notes D-Link DCS-6314 Quick Install Guide...
- Página 66 Ver.1.00(EU) 2013/04/02 RMN0101010...
