Quick Installation Guide

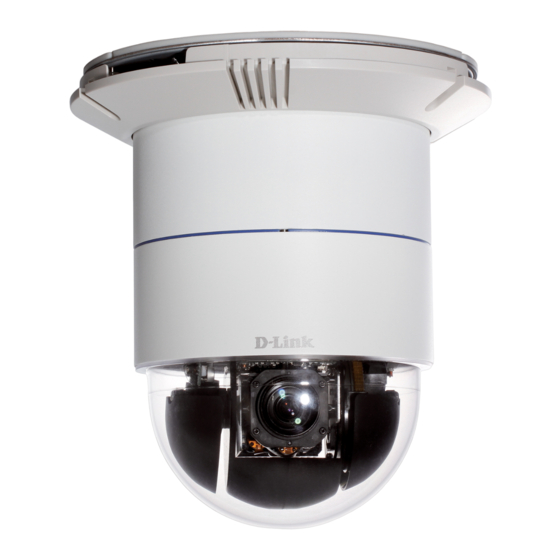

12X Speed Dome Network Camera
This document will guide you through the
basic installation process for your new D-Link
Network Camera.
DCS-6616
Quick Installation Guide
Руководство по быстрой установке
Guía de Instalación Rápida
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat
Documentation also available on
CD and via the D-Link Website

Publicidad

Tabla de contenido
loading

Resumen de contenidos para D-Link DCS-6616

  • Página 1 Quick Installation Guide 12X Speed Dome Network Camera This document will guide you through the basic installation process for your new D-Link Network Camera. DCS-6616 Quick Installation Guide Руководство по быстрой установке Guía de Instalación Rápida Guia de Instalação Rápida 快速安裝指南...
  • Página 2: Installation Steps

    DCS-6616 Quick Install Guide This installation guide provides basic instructions for installing the DCS-6616 Network Camera on your network. For additional information about how to use the camera, please see the User’s Manual which is available on the CD included in this package or from the D-Link support website.
  • Página 3: Hardware Overview

    2. Hardware Overview Camera Lens Motorized varifocal autofocus lens Reset Button Press and hold the reset button for approximately 10 Ethernet 10/100 seconds to reset RJ45 Socket to factory default settings Cable Connector Socket D-Link DCS-6616 Quick Install Guide...
  • Página 4: Mounting Instructions

    Align the three holes on the Mount Bracket, mark the screws locations on the ceiling Drill three pilot holes into the ceilling and hammer the plastic anchors into the holes Fix the Mount Bracket with three screws D-Link DCS-6616 Quick Install Guide...
  • Página 5 Connect the cable connector and Align plate A and plate B, then Ethernet cable to the dome base use those three hole to hook the Network Camera on the ceiling mount bracket D-Link DCS-6616 Quick Install Guide...
  • Página 6 Tighten the screw on the fixing plat Align the three holes to mount the decoration ring. D-Link DCS-6616 Quick Install Guide...
  • Página 7 General Connection Using 12 V DC Power Adapter 1. Connect the network camera to a hub via an Ethernet cable. 2. Connect the supplied power cable from the camera to a power outlet. D-Link DCS-6616 Quick Install Guide...
  • Página 8 Insert the DCS-6616 CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive.
  • Página 9 Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE The Setup Wizard will appear and display the MAC address and IP address of your camera(s). If you have a DHCP server on your network, a valid IP Address will be displayed.
  • Página 10 Viewing Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE Select the camera and click the button labeled "Link" to access the web configuration.
  • Página 11 TECHNICAL SUPPORT You can find software updates and user documentation on the D-Link website. Tech Support for customers in Australia: D-Link Middle East - Dubai, U.A.E. Tel: 1300-766-868 Plot No. S31102, 24/7 Technical Support Jebel Ali Free Zone South, Web: http://www.dlink.com.au P.O.Box 18224, Dubai, U.A.E.
  • Página 12 Türkiye Merkez İ rtibat Ofisi Ayazağa Maslak yolu Erdebil Cevahir İş Merkezi No: 5/A Ayazağa / Maslak İstanbul Tel: +90 212 2895659 Ücretsiz Müşteri Destek Hattı: 0 800 211 00 65 Web:www.dlink.com.tr Teknik Destek: support.tr@dlink.com.tr D-Link DCS-6616 Quick Install Guide...
  • Página 13 Руководство по быстрой установке камеры DCS-6616 Данное руководство содержит основные инструкции по установке камеры DCS-6616 в сети. За дополнительной информацией по установке камеры, пожалуйста, обратитесь к руководству пользователя на CD диске, входящие в комплект поставки или на Web-сайте D-Link. Шаги по установке...
  • Página 14 Моторизованный вариофокальный объектив с автофокусом Кнопка Reset Нажмите и удерживайте кнопку в течение 10 секунд Разъем RJ45 для для сброса настроек подключения кабеля камеры к заводским Ethernet 10/100 по умолчанию. Разъем для подключения соединительного кабеля D-Link DCS-6616 Quick Install Guide...
  • Página 15: Инструкции По Установке

    Снимите декоративное кольцо с кронштейна для установки на потолке. Разместите кронштейн на потолке и через отверстия в его основании отметьте места крепления шурупов Просверлите в местах крепления отверстия и вбейте в них пластиковые дюбели Закрепите кронштейн тремя шурупами D-Link DCS-6616 Quick Install Guide...
  • Página 16 Вставьте фиксирующую Прикрепите фиксирующую пластину в паз как показано ниже пластину к основанию купола Подключите соединительный Подключите соединительный кабель и Ethernet-кабель к кабель и Ethernet-кабель к разъемам в основании камеры разъемам в основании камеры D-Link DCS-6616 Quick Install Guide...
  • Página 17 Затяните шурупы на фиксирующей плате Прикрепите декоративное кольцо. D-Link DCS-6616 Quick Install Guide...
  • Página 18 Подключение к адаптеру питания 12 В постоянного тока 1. С помощью Ethernet-кабеля подключите сетевую камеру к концентратору. 2. Подключите кабель питания, входящий в комплект поставки, к розетке питания. D-Link DCS-6616 Quick Install Guide...
  • Página 19 После нажатия Мастера установки откроется следующее окно. Нажмите Next (Далее), чтобы продолжить. Нажмите Yes (Да), чтобы принять условия лицензионного соглашения. Для запуска установки нажмите Next (Далее). Внимание: Для завершения установки потребуется несколько минут. Нажмите Finish (Завершить) для завершения установки. D-Link DCS-6616 Quick Install Guide...
  • Página 20 Нажмите значок D-Link Setup Wizard SE (Мастер установки D-Link) в меню Windows Пуск. Start (Пуск) > D-Link > Setup Wizard SE Мастер установки отображает MAC-адрес и IP-адрес камеры (камер). Если в сети присутствует DHCP-сервер, будет отображен корректный IP-адрес, присвоенный DHCP. Если в сети не...
  • Página 21 Подождите подтверждения настроек и нажмите Restart. Нажмите значок D-Link Setup Wizard SE (Мастер установки D-Link) в меню Windows Пуск. Start (Пуск) > D-Link > Setup Wizard SE Выберите камеру и нажмите кнопку «Link» (Подключение) для доступа к Web-настройкам. Мастер установки автоматически откроет в...
  • Página 22 ТЕхНичЕСКАя ПОДДЕРжКА Обновления программного обеспечения и документация доступны на интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через интернет. Техническая поддержка D-Link: +7(495) 744-00-99 Техническая поддержка через Интернет...
  • Página 23: Pasos De La Instalación

    Esta guía proporciona las instrucciones básicas para la instalación de la cámara DCS-6616 en su red. Para obtener información adicional acerca de cómo utilizar la cámara, consulte el Manual del Usuario que está disponible en el CD incluido en este paquete o desde el sitio web de soporte de D-Link.
  • Página 24: Descripción Del Hardware

    Lente de Cámara Lente Vari focal autofoco Motorizado Botón Reset Presione y mantenga el botón de reset por aproximadamente Conector Ethernet 10 segundos para RJ45 10/100 restablecer a los valores de fábrica por defecto. Conector de cable D-Link DCS-6616 Quick Install Guide...
  • Página 25 Alinee los tres orificios en el soporte de montaje, marque las ubicaciones de los tornillos en el techo Perfore tres orificios en el cielo e inserte los tacos de plástico en los agujeros Fije el soporte de montaje con tres tornillos D-Link DCS-6616 Quick Install Guide...
  • Página 26 Conecte el conector del cable y Alinee la placa A y la placa B, a el cable Ethernet a la base de la continuación, utilice los tres cúpula agujeros para enganchar la cámara de red en el montaje para techo D-Link DCS-6616 Quick Install Guide...
  • Página 27 Apriete el tornillo de fijación en la plataforma Alinee los tres orificios para montar el anillo de decoración D-Link DCS-6616 Quick Install Guide...
  • Página 28 Conexión general Mediante adaptador de corriente 12V DC 1. Conecte la cámara de red a un Hub mediante un cable Ethernet. 2. Conecte el cable de alimentación desde la cámara a una toma de corriente. D-Link DCS-6616 Quick Install Guide...
  • Página 29: Configuración Con El Asistente

    4. Configuración con el Asistente Inserte el CD de la cámara DCS-6616 en el lector de CD-ROM de su computador para comenzar la instalación. Si la función de ejecución automática en su computador está desactivado, o si el lanzador D-Link no se inicia automáticamente, haga clic en Inicio>...
  • Página 30 Haga clic en el icono de D-Link Setup Wizard SE que se creó en el menú Inicio de Windows. Inicio> D-Link> Asistente de configuración de SE El Asistente de Configuración aparecerá y mostrará la dirección MAC y la dirección IP de la cámara(s). Si usted tiene un servidor DHCP en la red, una dirección...
  • Página 31: Ver Cámara A Través De Navegador Web

    Ver cámara a través de navegador Web Haga clic en el icono de D-Link Setup Wizard SE que se creó en el menú Inicio de Windows. Inicio> D-Link> Asistente de Configuración de SE Seleccione la cámara y haga clic en el botón "Link"...
  • Página 32: Soporte Técnico Para Usuarios En Latino America

    SOPORTE TÉCNICO Usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA Soporte técnico a través de los siguientes teléfonos de D-Link PAIS NUMERO Argentina...
  • Página 33: Conteúdo Da Embalagem

    DCS-6616 Guia de Instalação Rápida Esse guia de instalação fornece instruções básicas para instalar a Câmera de Rede DCS-6616 na sua rede. Para informações adicionais sobre como utilizar a câmera, favor consultar o Manual do Usuário que está disponível no CD incluso na embalagem, ou o website de suporte da D-Link.
  • Página 34 Lentes varifocais motorizadas com foco automático Botão Reset Pressione e mantenha pressionado o botão por aproximadamente 10 Entrada RJ 45 segundos para aplicar 10/100 as configurações padrão de fábrica novamente. Entrada do conector do cabo D-Link DCS-6616 Quick Install Guide...
  • Página 35: Instruções De Montagem

    Alinhe os três orifícios na Braçadeira de Montagem, marque os locais dos parafusos no teto Perfure três orifícios no teto e martele as buchas plásticas nesses orifícios Prenda a braçadeira de montagem com os três parafusos D-Link DCS-6616 Quick Install Guide...
  • Página 36 Conecte o cabo Ethernet na base Alinhe as placas A e B, e em do domo seguida utilize esses três orifícios para prender a Câmera de Rede na braçadeira de montagem no teto. D-Link DCS-6616 Quick Install Guide...
  • Página 37 Aperte o parafuso da placa de fixação. Alinhe os três orifícios para montar o anel decorativo. D-Link DCS-6616 Quick Install Guide...
  • Página 38 Conexão geral utilizando o adaptador de alimentação 12 V DC 1. Conecte a câmera de rede a um roteador através do cabo Ethernet. 2. Conecte o cabo de alimentação fornecido para a câmera em uma tomada. D-Link DCS-6616 Quick Install Guide...
  • Página 39 4. Configuração com o Assistente (Wizard) Insira o CD da câmera DCS-6616 na unidade de CD-ROM do seu computador para começar a instalação. Caso a função de execução automática (Autorun) no seu computador estiver desabilitada, ou se o Inicializador da D-Link (D-Link Launcher) não iniciar automaticamente, clique em Start >...
  • Página 40 Clique no ícone D-Link Setup Wizard SE que foi criado no seu menu Iniciar do Windows. Start > D-Link > Setup Wizard SE O Setup Wizard irá exibir o Endereço MAC e Endereço IP da(s) sua(s) câmera(s). Se você tiver um servidor DHCP na sua rede, um Endereço IP válido será...
  • Página 41 Visualizando a câmera por meio do navegador web Clique no ícone D-Link Setup Wizard SE que foi criado no seu menu Iniciar do Windows. Start > D-Link > Setup Wizard SE Selecione a câmera e clique no botão intitulado "Link"...
  • Página 42 *Demais Estados: 4062-1850 (Ligação local) *Apenas Modems ADSL Garantia diferenciada vendida pela internet. Agilidade e tranquilidade para suas atividades! Conheça: http://garantiapremium.dlink.com.br Atendimento disponível das 9h as 21h de segunda a sexta feira e aos sábados das 9h as 15h D-Link DCS-6616 Quick Install Guide...
  • Página 43 DCS-6616 快速安裝手冊 本安裝指南提供基本的安裝說明,協助您將DCS-6616網路攝影機安裝在您的網路上。若 您需要知道更多與本產品有關的使用說明,請參考隨設備所附之光碟片或是至本公司官 方網站下載產品使用手冊。 安裝步驟 1. 確認包裝內容與下列包裝內容物相符。 2. 設備硬體概觀。 3. 設備硬體安裝。 4. 使用安裝精靈進行設定。 1.包裝內容物 ƒ DCS-6616網路攝影機 ƒ 使用手冊及攝影機應用軟體光碟片 ƒ 快速安裝手冊 ƒ 外接式電源供應器 ƒ AV / 電源纜線 ƒ 壁掛套件及螺絲組 為保障您的購買權益,上述內容物若有任何缺失遺漏,請儘速於購買七天內與您的原購 買經銷商聯絡。 中 安全須知 : 文 設備安裝和維護工作應由合格認證的技術人員進行,符合當地相關法規及確保您的保固 權益。 D-Link DCS-6616 Quick Install Guide...
  • Página 44 2.設備硬體概觀 攝影機鏡頭 12x變焦/自動對焦鏡頭 中 文 重置鍵 電源ON的狀況下, 按 本 按 鈕 1 0 秒 即 可 將攝影機設定回復出 乙太網路連接埠 廠預設值 10/100Mbps 纜線連接器插座 D-Link DCS-6616 Quick Install Guide...
  • Página 45 3. 設備安裝說明 請將裝飾環從天花板安裝支架上取下。 請將安裝支架對準天花板欲安裝位 置,然後將螺絲孔的位置用筆在天 花板上標記好。 中 文 請將剛才標記好的位置鑽孔,再用槌 子將塑膠壁虎打入孔內。 繼續將安裝支架用螺絲固定在上一步驟 預備好的塑膠壁虎螺絲孔上。 D-Link DCS-6616 Quick Install Guide...
  • Página 46 將剛才取下的裝飾環與攝影機連結,請依 請將固定板用螺絲鎖定。 照下圖所示,將固定板插入圖示位置。 中 文 將AV/電源纜線另一端連接頭的部份及 對齊圖示A及圖示B兩個部份,將攝影 網路線接上攝影機對應接口。 機突出的三點對齊天花板支架的三點 後再勾住。 D-Link DCS-6616 Quick Install Guide...
  • Página 47 旋緊圖示螺釘,以固定攝影機。 中 文 對準三個螺絲孔,並旋緊以安裝裝飾環。 D-Link DCS-6616 Quick Install Guide...
  • Página 48 使用12V DC變壓器連接 1. 使用標準乙太網路線將攝影機連結至現有網路的交換機或集線器。 2. 將隨附的外接變壓器一端接到牆壁的市電接頭,一端接上攝影機電纜中的電源插孔。 中 文 D-Link DCS-6616 Quick Install Guide...
  • Página 49 4. 使用安裝精靈進行設定 請將隨設備所附的安裝光碟放入電腦的光碟機中,以開始進行安裝設定。如果您的電腦 將自動執行光碟內容功能關閉,或是D-Link安裝光碟沒有自動執行;請至您的電腦作業系 統中,按開始->執行,輸入D:\autorun.exe即可。(D:代表光碟機磁碟代號,若您的光碟機 磁碟代號不是D:請以您實際使用代號為主) 請按"設定精靈(Setup Wizard)"按鈕,開始安裝。 當您按設定精靈(Setup Wizard)按鈕後, 下面的視窗 將被開啟。 請按"下一步(Next)"按鈕繼續。 中 文 請按"是(Yes)"按鈕,同意安裝許可協議。 要開始安裝程序,請按"下一步(Next)"按鈕。 附註 : 請稍後幾分鐘等待安裝完成。 請按"完成(Finish)"按鈕,完成安裝。 D-Link DCS-6616 Quick Install Guide...
  • Página 50 請執行位於Windows開始選單中的"D-Link Setup Wizard SE"圖示。 開始->所有程式-> D-Link > Setup Wizard SE 您可以在Setup Wizard程式中看到攝影機IP位址及MAC 位址資訊,您可以連結攝影機IP位址進行相關設定 及觀看攝影機影像。如果您使用的網路環境有DHCP 伺服器自動派發IP位址,攝影機當前取得的IP位址 將在這邊顯示;如果您使用的網路環境沒有DHCP伺 服器,這邊將顯示出網路攝影機使用預設的固定IP 位址 192.168.0.20。 請按"設定精靈(Wizard)"按鈕以繼續。 請輸入攝影機管理者(Admin)帳號及密碼。若您是第 一次登入攝影機,預設攝影機管理者(Admin)帳號為 admin,密碼請保持空白不要輸入。 中 請按"下一步(Next)"按鈕,至下一個頁面。 文 如果您的環境有DHCP伺服器自動發配IP位址,請選 擇"DHCP"。 如果您的環境沒有DHCP伺服器自動發配IP位址,而 且您希望攝影機永遠使用同一IP位址,請選擇"固定 IP(Static IP)"。 請按"下一步(Next)"按鈕,至下一個頁面。 請花一點時間確認您剛才的設定是否無誤,然後按 下"重新啟動(Restart)"按鈕,讓攝影機重啟套用,並 完成設定。 D-Link DCS-6616 Quick Install Guide...
  • Página 51 透過網頁瀏覽器觀看攝影機畫面 請按下執行位於Windows開始選單中的"D-Link Setup Wizard SE"圖示。 開始->所有程式-> D-Link > Setup Wizard SE 請先選擇一台欲觀看的攝影機,並按下"連結(link)"按 鈕,以開啟網頁瀏覽器連結攝影機WEB設定頁面。 Setup Wizard將自動開啟的預設網頁瀏覽器,並連結攝 影機IP位址。 中 預設使用者名稱為admin,密碼無(請保持空白),然 文 後按下OK按鈕繼續下一步驟。 這邊將顯示攝影機即時的攝影畫面。您可以開始選 擇不同的攝影機影像來觀看攝影機即時畫面或其他 攝影機操作。 其他更進階的功能操作說明,您可參考光碟片中的 使用手冊或產品支援(Support)頁面中的相關說明。 D-Link DCS-6616 Quick Install Guide...
  • Página 52 D-Link 友訊科技 台灣分公司 技術支援資訊 如果您還有任何本使用手冊無法協助您解決的產品相關問題,台灣地區用戶可以透過我 們的網站、電子郵件或電話等方式與D-Link台灣地區技術支援工程師聯絡。 D-Link 免付費技術諮詢專線 0800-002-615 服務時間:週一至週五,早上9:00到晚上9:00 (不含周六、日及國定假日) 網 站:http://www.dlink.com.tw 電子郵件:dssqa_service@dlink.com.tw 如果您是台灣地區以外的用戶,請參考D-Link網站,全球各地分公司 的聯絡資訊以取得相關支援服務。 產品保固期限、台灣區維修據點查詢,請參考以下網頁說明: http://www.dlink.com.tw 產品維修: 使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。 中 文 D-Link DCS-6616 Quick Install Guide...
  • Página 53 Panduan Instalasi Cepat DCS-6616 Panduan instalasi ini menyediakan petunjuk dasar untuk menginstal Kamera DCS-6616 pada jaringan Anda. Untuk informasi tambahan mengenai bagaimana cara menggunakan kamera ini, silahkan lihat Panduan Penggunaan yang tersedia pada CD yang disertakan dalam paket ini atau dari situs D-Link.
  • Página 54: Gambaran Perangkat Keras

    2. Gambaran Perangkat Keras Lensa kamera Lensa varifocal autofocus bermotor Tombol Reset Tekan dan tahan tombol reset sekitar 10 detik untuk Soket Ethernet me-reset ke setelan RJ45 10/100 awal pabrik Soket Kabel Konektor D-Link DCS-6616 Quick Install Guide...
  • Página 55 3. Instruksi Pemasangan Lepaskan ring dari braket keras langit-langit Sejajarkan tiga lubang pada braket, menandai lokasi sekrup di langit-langit Bor tiga lubang ke langit-langit dan masukkan jangkar plastik ke dalam lubang Perbaiki Braket dengan tiga sekrup D-Link DCS-6616 Quick Install Guide...
  • Página 56 Hubungkan konektor kabel dan Sejajarkan pelat A dan B, kabel Ethernet ke dasar kubah kemudian gunakan tiga lubang untuk menggantungkan Network Camera di langit-langit braket D-Link DCS-6616 Quick Install Guide...
  • Página 57 Kencangkan sekrup pada plat Sejajarkan tiga lubang untuk me-mount cincin. D-Link DCS-6616 Quick Install Guide...
  • Página 58 Koneksi Umum dengan menggunakan 12 V DC Power Adapter 1. Hubungkan kamera ke hub melalui kabel Ethernet. 2. Hubungkan kabel daya dari kamera ke stopkontak. D-Link DCS-6616 Quick Install Guide...
  • Página 59 4. Konfigurasi dengan Wizard Masukkan DCS-6616 CD ke drive CD-ROM komputer Anda untuk memulai instalasi. Jika fungsi Autorun pada komputer Anda dinonaktifkan, atau jika Launcher D-Link gagal untuk memulai secara otomatis, klik Start > Run. Ketikkan D:\autorun.exe, dimana D: mewakili huruf dari drive CD-ROM Anda.
  • Página 60 Klik pada ikon D-Link Setup Wizard SE yang dibuat di menu Start Windows Anda. Start > D-Link > Setup Wizard SE Setup Wizard akan muncul dan menampilkan alamat MAC dan alamat IP dari kamera Anda. Jika Anda memiliki sebuah server DHCP pada jaringan Anda, Alamat IP yang valid akan ditampilkan.
  • Página 61 Luangkan waktu sejenak untuk mengkonfirmasi pengaturan Anda dan klik Restart. Klik pada ikon D-Link Setup Wizard SE yang dibuat di menu Start Windows Anda. Start > D-Link > Setup Wizard SE Pilih kamera dan klik tombol yang berlabel "Link" untuk mengakses konfigurasi web.
  • Página 62 DUkUNgAN TEkNIS Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan: Dukungan Teknis D-Link melalui telepon: Tel: +62-21-5731610 Dukungan Teknis D-Link melalui Internet: Email : support@dlink.co.id Website : http://support.dlink.co.id D-Link DCS-6616 Quick Install Guide...
  • Página 63 NOTES...
  • Página 64 Ver. 1.00(DI) 2011/08/22 00P5H510CDLSMA1...
