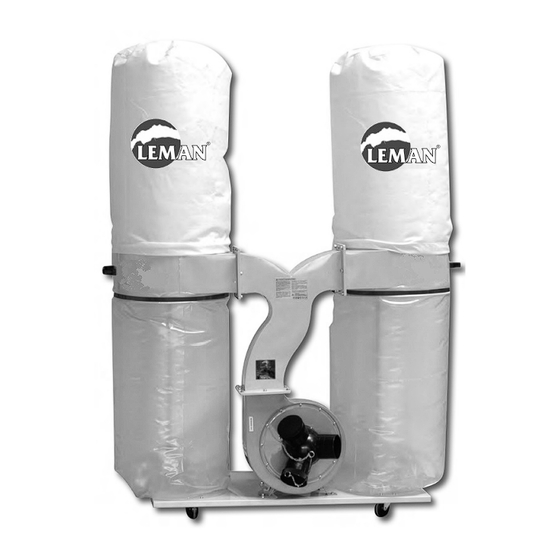

- Página 1 MODELO ASP302 ASP302T Manual de instrucciones...
- Página 2 DECLARACIÓN DE CONFORMIDAD CE/TÜV Declaración de conformidad: Declaramos, bajo nuestra responsabilidad, que el producto designado abajo: Aspirador de madera Tipo: Modelo: FM300S Marca: LEMAN Referencia: ASP302, ASP302T Se atiene las siguientes normas* o directivas europeas **: **2006/42/EC (Directiva de maquinas) ...
-
Página 3: Tabla De Contenido
1. INDICE 1. INDICE 2. PARTES DE LA MAQUINA 3. DATOS TECNICOS 4. GARANTIA 5. REGLAS GENERALES DE SEGURIDAD Pegatinas de seguridad Dispositivo de seguridad 6. MONTAJE Inventario Montaje de la base Montaje de la turbina y el motor Montaje del conector o distribuidor de salida Montaje del ciclón Montaje del pantalón Montaje del tubo de aspiración... -
Página 4: Partes De La Maquina
2. PARTES DE LA MAQUINA 1. Saco superior 2. Ciclón 3. Asa de transporte 4. Abrazadera 5. Saco inferior 6. Base 7. Ruedas 8. Turbina Accesorios: 9. Bocas de salida 2 metros tubo pvc flexible 10. Tapa de las bocas de ... -
Página 5: Datos Tecnicos
3. DATOS TECNICOS CARACTERISTICAS ASP302 ASP302T Voltaje 220V 380V Potencia 2200W – 3CV 2200W – 3CV Velocidad 2950rpm 2950rpm Diámetro del aspa 300mm 300mm Diámetro de la boca de entrada 150mm 150mm Número de salidas 3x100mm 3x100mm Longitud del tubo flexible Caudal aspirable 2864m3/h 2864m3/h... -
Página 6: Reglas Generales De Seguridad
5. REGLAS GENERALES DE SEGURIDAD Hay decenas de peligros relacionados con el uso de las máquinas para trabajar la madera. Usando la maquina con respeto y la precaución que requiere se pueden reducir notablemente dichos peligros. De todas formas si las dichas precauciones se ignoran pueden ocurrir serios problemas al operario. -
Página 7: Pegatinas De Seguridad
5.1 Pegatinas de seguridad 5.2 Dispositivos de seguridad Rejilla de protección La rejilla (19) impide el paso accidental de objetos en la unidad de ventilación y por lo tanto protege al usuario de un accidente causado por la hélice. Nunca quite el conector de entrada y no limpiar la boca cuando la unidad está... -
Página 8: Montaje
6. MONTAJE PRECAUCION: El aparato no debe estar conectado a la red eléctrica a lo largo de estas operaciones: Asegúrese de que está desenchufado. La unidad viene parcialmente montada. 6.1 Inventario de piezas A. Distribuidor de aire B. Turbina C. Ciclón (2) D. -
Página 9: Montaje De La Turbina Y El Motor
6.3 Montaje de la turbina y el motor Herramientas necesarias: Llave de 13 mm (no incluido). PRECAUCION: No levante usted solo el grupo, pida ayuda. - Coloque el soporte del motor (24) en la base (25) y fíjelo directamente en la bandeja con los cuatro tornillos de cabeza hexagonal y las arandelas (26). -
Página 10: Montaje Del Ciclón
6.5 Montaje del ciclón Herramientas necesarias: una llave de 13 mm (no incluido). - Colocar los soportes (35) en la base y atorníllelos con dos tornillos hexagonales+ arandela (36) directamente a la base (37). Tenga cuidado al orientar los ciclones (35) a fin de que los soportes queden orientados dentro de la bandeja. -
Página 11: Montaje Del Tubo De Aspiración
Advertencia: si uno de las bocas (46) de la aspiradora no está conectada a una máquina, ponga el tapón (49), es esencial. 6.7 Montaje del tubo de aspiración Herramientas necesarias: una llave de 10 mm o un destornillador (no incluido). - Coloque uno de las dos abrazaderas (50) a un extremo de la boca de Ø100mm (51). -
Página 12: Puesta En Marcha
- Coloque la abrazadera del saco (56) en el interior (57) del saco (58). - Coloque el saco (58) en la parte inferior del ciclón (59), sobre el relieve... - Coloque la bolsa correctamente (58), coloque el gancho de la abrazadera sobre las dentaduras y apriete la palanca (60). -
Página 13: Enchufe
Coloque la segunda abrazadera (63) en el otro extremo de la tubería de Ø100mm (64). Coloque el tubo (64) en la máquina por la toma (65). Apriete la abrazadera (63). 7.2 Enchufe Use la maquina en un ambiente seco. ... -
Página 14: Mantenimiento
- Deslice el cierre (66) del interruptor y abra la tapa (67). - Pulse el botón verde en el interruptor (68) y bajar la tapa (67) sin cerrarla. Manténgase alerta y esté preparado para operar en caso de peligro o problema. - Apague la maquina pulsando el botón rojo (69). -
Página 15: Limpieza De La Maquina
Comprobar que la máquina está equipada con un diámetro de 100 mm en la boca de aspiración. De lo contrario, utilice un adaptador adecuado. Use una manguera adecuada para la conexión de la máquina. Controlar que el conducto está en buenas condiciones. ... -
Página 16: Problemas Y Soluciones
Guarde la unidad de modo que no pueda ser conectada por una persona no autorizada. Guarde la unidad para que nadie se haga daño. No deje la unidad al aire libre, no la guarde en un lugar húmedo. 9. -
Página 17: Accesorios
10. ACCESORIOS 10.1 Saco superior: - Bolsa de fieltro Ø500mm con el colgante superior. Capacidad de 150 litros. Referencia: 090103 (bolsa) - Cartucho de filtro Ø500mm, altura 650mm. Capacidad de filtración: 99,9% de las partículas, de un diámetro mayor o igual a 1μ. Referencia: 090105 (carro). 10.2 Saco inferior: - Saco inferior de Ø500mm bolsa de plástico, capacidad de 150 litros. -
Página 18: Esquema Electrico
11. ESQUEMA ELECTRICO 11.1 Esquema eléctrico ASP302 (220V) 11.2 Esquema eléctrico ASP302T (380V) - Página 19 12. DESPIECE...
- Página 21 Este producto se garantiza para un período de un año a partir de la fecha de compra (orden de entrega o factura) y del registro del N° de serie. Los productos de marca LEMAN se comprueban según las normas de recepción en uso.
