Saab 9-5 - M02
Juego de estabilización
Accessories Part No.
400 126 959
400 126 967
400 126 975
400 126 983
MONTERINGSANVISNING · INSTALLATION INSTRUCTIONS
MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE
Group
9:76-01
SCdefault
Instrucciones de montaje
Date
Instruction Part No.
Sep 04
50 64 316
Saab 9-5 - M02
Replaces
50 64 316 Jan 00
E970A005
Publicidad
Manuales relacionados para Saab 400 126 959
Resumen de contenidos para Saab 400 126 959

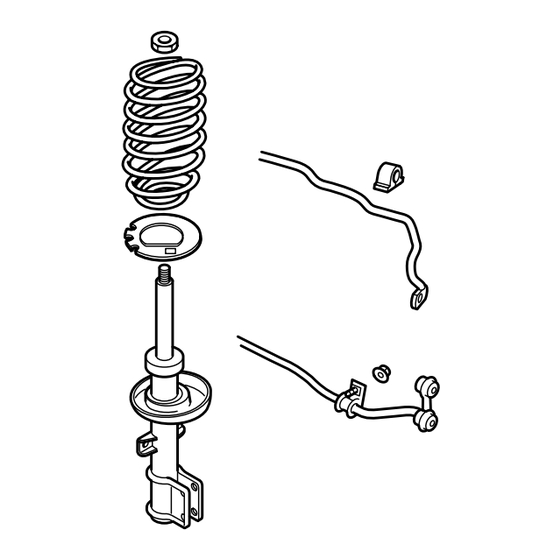

- Página 1 Instrucciones de montaje SCdefault MONTERINGSANVISNING · INSTALLATION INSTRUCTIONS MONTAGEANLEITUNG · INSTRUCTIONS DE MONTAGE SITdefault Saab 9-5 - M02 Juego de estabilización Accessories Part No. Group Date Instruction Part No. Replaces 400 126 959 400 126 967 400 126 975 400 126 983...
- Página 2 9 Aro distanciador (x2) 10 Tuerca de seguridad trasera (x2) 11 Manguito (x2) 12 Arandela (x2) 13 Casquillo (x2) 14 Casquillo (x2) 15 Arandela (x2) 16 Tope con guardapolvo (x2) 17 Barra estabilizadora trasera 18 Tuerca embridada (x2) Saab 9-5 - M02...
-
Página 3: Parte Delantera
4 Abatir la caja del pivote de dirección. 5 Quitar los tres tornillos del brazo elástico en el soporte superior. 6 Sacar el puntal con muelle. Saab 9-5 - M02... - Página 4 9 Desmontar el cojinete y el asiento del muelle superior. 10 Desmontar el muelle, el fuelle y el tope de paso. Soltar la compresión del muelle. 11 Comprimir el nuevo muelle con la herramienta 88 18 791 y el soporte 88 18 817. Saab 9-5 - M02...
- Página 5 13 Comprobar que el extremo inferior del muelle toque en el resalte de tope del asiento de muelle inferior. 14 Montar el apoyo superior. 15 Apretar la tuerca. Par de apriete 75 Nm (55 lbf ft). 16 Soltar la compresión del muelle. Saab 9-5 - M02...
- Página 6 19 Apretar la tuerca de la articulación de la barra estabilizadora. Par de apriete 95 Nm (70 lbf ft). 20 Quitar la tapa del tubo de admisión. 21 Quitar la tuerca de la fijación posterior del motor. Saab 9-5 - M02...
- Página 7 26 Dividir la unión del tubo de escape entre el cata- lizador y el silenciador. 27 Quitar los tornillos de fijación del mecanismo de dirección. 28 Quitar los tornillos de la fijación central del brazo portante y bajar el canto posterior del brazo. Saab 9-5 - M02...
- Página 8 30 Soltar los tornillos de la fijación de la barra esta- bilizadora en el brazo portante. 31 Sacar la barra estabilizadora por el paso de rueda del lado del acompañante. Saab 9-5 - M02...
- Página 9 35 Apretar las tuercas de la barra estabilizadora en las articulaciones. Usar una llave abierta pequeña de 17 mm como sufridera para que el fuelle guardapolvo no se salga de la ranura. Par de apriete 90 Nm (65 lbf ft). Saab 9-5 - M02...
- Página 10 Par de apriete 25 Nm (20 lbf ft). 44 Fijar el taco trasero del motor en el soporte del motor. Par de apriete 50 Nm (35 lbf ft). 45 Poner la tapa del tubo de admisión. Saab 9-5 - M02...
-
Página 11: Parte Trasera
6 Presionar la consola del muelle hacia abajo para descargar el amortiguador y desmontar la tuerca central, arandela y casquillo de goma. El algunos casos se puede utilizar la prensa 88 18 791. 7 Sacar el amortiguador y el muelle. Saab 9-5 - M02... - Página 12 (usar la prensa de muelle si Par de apriete 190 Nm (140 lbf ft). es necesario). 10 Apretar la contratuerca del amortiguador (suje- tar la barra del émbolo). Par de apriete 20 Nm (15 lbf ft). Saab 9-5 - M02...
- Página 13 Atención Dirección, Articulación de dirección, Ajuste, cambio, Alineación de las ruedas) y ajustar en Comprobar que la grasa no quede en la superficie los casos necesarios. de contacto entre la llanta y el disco de freno. Saab 9-5 - M02...
