H-8022, H-8023

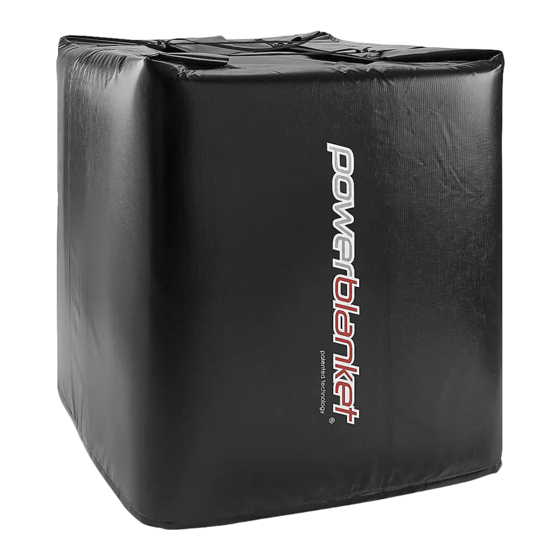

IBC TANK HEATER
Gray temperature sensor lead with
steel encased temperature
sensor/probe (6' long)
Input Power Supply Cord
The controller plugs into the GFCI-protected power
supply (wall, etc.). The controller will power up when
power supply cord is plugged in.
The IBC tank heater plugs into the output receptacle
cord of the controller. The controller regulates power
to the receptacle depending upon the temperature of
the probe/sensor versus the OFF and ON temperatures
programmed into the controller.
PAGE 1 OF 9
1-800-295-5510
uline.com
OPERATION
Hanger Kit
Controller
Pour le français, consulter les pages 7-9.
Figure 1
Output Cord
with Connector
(2' long)
Figure 2
NOTE: Place the temperature sensor between
the blanket and the IBC. (See Figure 1)
CAUTION! Improper probe placement can
result in unsatisfactory performance and/or
damage to your vessel, product or blanket.
(See Figure 2)
CAUTION! Do not submerge the temperature
sensor – it is not waterproof. (See Figure 2)
Para Español, vea páginas 4-6.
0521 IH-8022
