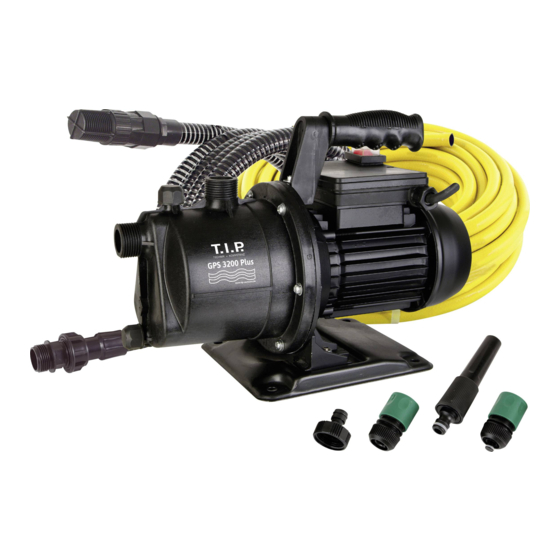

GPS 3200 Plus
Gebrauchsanweisung
GARTENPUMPE
Operating Instructions
GARDEN PUMP
Mode d'emploi
POMPE DE JARDIN
Istruzioni per l'uso
POMPA DA GIARDINO
Instrucciones para el manejo
BOMBA PARA JARDÍN
Handleiding
TUINPOMP
Οδηγίες Χρήσης
ΑΝΤΛΙΑ ΓΙΑ ΚΗΠO
Használati utasítás
KERTI SZIVATTYÚ
Instrukcja użytkowania
POMPA OGRODOWA
Uživatelský návod
ZAHRADNÍ ČERPADLO
Kullanım Talimatı
BAHÇE POMPASI
Упътване за употреба
ГРАДИНСКА ПОМПА
Instructiuni de utilizare
POMPĂ DE GRĂDINĂ
Upute za uporabu
VRTNA CRPKA
Návod na použitie
ZÁHRADNÉ ČERPADLO
Navodila za uporabo
VRTNA ČRPALKA
Инструкция по эксплуатации
САДОВЫй НАСОС
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
САДОВИЙ НАСОС
01
08
15
22
29
36
43
50
57
64
71
78
85
92
98
105
111
118

Publicidad

Tabla de contenido
loading

Manuales relacionados para T.I.P. GPS 3200 Plus

Resumen de contenidos para T.I.P. GPS 3200 Plus

  • Página 1 GPS 3200 Plus Gebrauchsanweisung GARTENPUMPE Operating Instructions GARDEN PUMP Mode d’emploi POMPE DE JARDIN Istruzioni per l’uso POMPA DA GIARDINO Instrucciones para el manejo BOMBA PARA JARDÍN Handleiding TUINPOMP Οδηγίες Χρήσης ΑΝΤΛΙΑ ΓΙΑ ΚΗΠO Használati utasítás KERTI SZIVATTYÚ Instrukcja użytkowania POMPA OGRODOWA Uživatelský...
  • Página 2 EN 60335-2-41:2003 + A1:2004 + A2:2010 EN 62233:2008 EN 50581:2012 Noise Emission / Geräusch Emission: GPS 3200 Plus: ISO 3744:2010: L : meas.: 79,2dB (A) ±1,5 dB (A) / guar.: 81 dB (A) Conformity assessment was made according annex V of directive 2000/14/EC Dokumentationsbevollmächtigter: Peter Haaß...
  • Página 3 EN 60335-2-41:2003 + A1:2004 + A2:2010 EN 62233:2008 EN 50581:2012 Noise Emission / Geräusch Emission: GPS 3200 Plus: ISO 3744:2010: L : meas.: 79,2dB (A) ±1,5 dB (A) / guar.: 81 dB (A) Conformity assessment was made according annex V of directive 2000/14/EC Dokumentationsbevollmächtigter: Peter Haaß...

  • Página 4: Tabla De Contenido

    Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw.

  • Página 5: Technische Daten

    Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden. 2. Technische Daten Modell GPS 3200 Plus Netzspannung / Frequenz 230 V~ / 50 Hz Nennleistung...

  • Página 6: Lieferumfang

    4. Lieferumfang Im Lieferumfang dieses Produkts sind enthalten: Eine Pumpe mit Anschlusskabel, ein Gartenschlauch 20 m, ein Anschlussset, eine Ansaugleitung mit Rück- schlagventil und Ansaugfilter, eine Gebrauchsanweisung. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Je nach Anwendungszweck kann weiteres Zubehör erfor- derlich sein (siehe Kapitel „Installation“, „Automatisierung mit Spezialzubehör und „Bestellung von Ersatzteilen“).

  • Página 7: Elektrischer Anschluss

    5.4. Festinstallation Bei Festinstallationen ist beim elektrischen Anschluss darauf zu achten, dass der Stecker gut zugänglich und sichtbar ist. Zur Festinstallation sollten Sie die Pumpe auf einer geeigneten stabilen Auflagefläche befestigen. Zur Reduzie- rung von Schwingungen empfiehlt es sich, Antivibrationsmaterial - z. B. eine Gummischicht - zwischen der Pum- pe und der Auflagefläche einzufügen.

  • Página 8: Automatisierung Mit Spezialzubehör

    Verhindern Sie das Einwirken direkter Feuchtigkeit auf die Pumpe (z.B. beim Betrieb von Be- regnern). Setzen Sie die Pumpe nicht dem Regen aus. Achten Sie darauf, dass sich keine tropfenden Anschlüsse über der Pumpe befinden. Benutzen Sie die Pumpe nicht in nasser oder feuchter Umgebung.

  • Página 9: Garantie

    In der folgenden Liste sind einige eventuelle Störungen des Geräts, mögliche Ursachen und Tipps zu deren Be- hebung genannt. Alle genannten Maßnahmen dürfen nur durchgeführt werden, wenn die Pumpe vom Stromnetz getrennt ist. Falls Sie eine Störung nicht selbst beheben können, wenden Sie sich bitte an den Kundendienst bzw. an Ihre Verkaufsstelle.

  • Página 10: Bestellung Von Ersatzteilen

    III. Die vom Kunden geltend gemachten Fehler wird T.I.P. nach eigenem Ermessen auf seine Kosten durch Repa- ratur oder Lieferung neuer oder generalüberholter Teile beheben bzw. das Gerät austauschen. Ausgetauschte Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflich- tig.
  • Página 11 Dear customer, Congratulation for buying your new device from T.I.P.! Like all our products, this one, too, was developed using the latest technological knowledge. The device was manufactured and assembled on the basis of state-of-the-art pump technology using most reliable electrical or electronic components which ensure a high level of quality and a long life of your new product.

  • Página 12: Technical Data

    Please inspect the device for damage occurred during transportation. In case of damage, the retailer has to be informed immediately, at the latest within 8 days after the date of purchase. 2. Technical Data Model GPS 3200 Plus Mains voltage / frequency 230 V~ / 50 Hz Nominal performance...

  • Página 13: Scope Of Delivery

    4. Scope of delivery The scope of the delivery of this product includes: One pump with connection cable, one suction line with check valve and intake filter, one garden hose (20m), one irrigation set, one operating manual. Please verify that the scope of delivery is complete. Depending on the purpose of the application, additional accessories may be necessary (please refer to the chapters titled "Installation", "Automation with special accessories”...

  • Página 14: Electrical Connection

    For stationary installation, please fasten the pump on a suitable, solid surface. To reduce vibration, it is recommended to apply an anti-vibration material - for instance a rubble layer - between the pump and the installation surface. Efficient vibration dampeners are available from T.I.P. as an accessory with the item number 30943. 5.5.

  • Página 15: Automation With Special Accessories

    The pump must not be running with the feeder line closed. As long as the device is connected to the electrical mains, one must never reach with one’s hands into the opening of the pump. Each time the pump is put into operation, please make sure that the pump is set up securely and firmly standing. The unit must always be positioned upright on an even surface.

  • Página 16: Warranty

    Please bear in mind that all warranty claims will become void in the case of damage caused by inappropriate repair attempts, and that we decline any liability for any ensuing damage. MALFUNCTION POSSIBLE CAUSE ELIMINATION 1. The pump is not No current.

  • Página 17: How To Order Spare Parts

    Please note: 1. Should your device fail to function properly, please verify first whether an operating error or another cause is present which cannot be attributed to a defect of the device. 2. In case you have to take or send in your defective device for repair, please be sure to enclose the following documents: ...
  • Página 18 Chère cliente, cher client, Félicitations pour votre achat de ce produit T.I.P.! Comme tous les produits T.I.P., ce produit a éte développé en prenant compte des toutes dernières connaissances. La production et le montage de ce produit se font sur la base de la technologie des pompes la plus moderne et en utilisant des composants électriques, électroniques ou mécaniques les plus fiables pour garantir la haute qualité...

  • Página 19: Secteur D'utilisation

    Le débit ne doit ni surpasser la température maximale ou rester inférieur à la température minimale (ces températures sont indiquées dans les données techniques). 3. Données techniques Modèle GPS 3200 Plus Tension de réseau/ Fréquence 230 V~ / 50 Hz Puissance absorbée 650 Watt...

  • Página 20: Installation

    5. Installation 5.1. Avis généraux Pendant l’installation la pompe ne doit pas être connectée au réseau électrique. Installez la pompe dans un endroit sec, la température ambiante ne doit pas surpasser 40° et ne doit pas être inférieur à 5°. La pompe ainsi que tout le système de raccordement doivent être à...

  • Página 21: Branchement Électrique

    ≤ 30 mA (DIN VDE 0100-702 et 0100-738). Renseignez-vous auprès de votre électricien si les critères sont respectés. L’emploi dans ces endroits est permis seulement si la pompe est installée de manière stable et à l’abri des inondations, à une distance minimale de 2 m du bord de l’eau et dans un crochet stable pour éviter des chutes. L’appareil doit être fixé...

  • Página 22: Automatisation Avec Accessoires Spéciaux

    hermétiquement. Il est conseillé de vider d’air le tuyau d’aspiration (2) - c’est-à-dire de le remplir d’eau. Les électropompes de la série T.I.P. GPS sont auto-amorçantes; pour cela il est possible de les mettre en service en remplissant d’eau la boîte de la pompe seulement. Dans ce cas la pompe nécessitera quelques minutes pour amorcer et commence à...

  • Página 23: Garantie

    PANNES CAUSE POSSIBLE SOLUTIONS 2. Le moteur tourne La boîte de la pompe n’est pas remplie. Remplissez d’eau la boîte de la pompe mais la pompe ne (voir 6. Mise en service). refoule pas de Entrée d’air par le tuyau d’aspiration. Vérifiez que: liquide.

  • Página 24: Commande Des Pièces De Rechange

    11. Commande des pièces de rechange La méthode la plus simple de commander les pièces de rechange est par internet. Notre site www.tip-pumpen.de a un magasin confortable ce qui vous permet de faire une commande de pièces de rechange simplement en cliquant.
  • Página 25 Gentile Cliente, Complimenti per l´acquisto del Suo nuovo prodotto T.I.P.! Come ogni nostro prodotto anche questo é concepito sulla base delle ultime conoscenze tecnologiche. Fabbricazione e montaggio del macchinario rispondono alle piú moderne tecniche di pompaggio e con l´ulitilizzo dei piú affidabili componenti elettrici, elettronici e meccanici vengono assicurate al Suo nuovo prodotto un´ottima qualitá...

  • Página 26: Campo Di Applicazione

    Non utilizzare la pompa in acqua salata, feci, liqiudi infiammabili, corrosivi esplosivi e comunque pericolosi. Il liquido pompato non deve superare i limiti massimi e minimi di temperatura indicati. 3. Dati tecnici Modello GPS 3200 Plus Tensione rete/frequenza 230 V~ / 50 Hz Potenza nominale 650 Watt...

  • Página 27: Installazione

    5. Installazione 5.1. Installazione: indicazioni generali Durante il processo di installazione assicurarsi che il macchinario non sia collegato alla corrrente elettrica. Posizionare la pompa in un luogo asciutto, la cui temperatura non superi comunque i 40 °C e non sia inferiore a 5 °C. La pompa e tutti i punti di raccordo delle tubature devono essere protetti dal gelo e dagli agenti atmosferici.

  • Página 28: Allacciamento Elettrico

    In caso di installazione in laghetti da giardino o simili la pompa deve essere dotata di un interruttore automatico di sicurezza (FI) con corrente nominale di dispersione ≤ 30 mA, conformemente a quanto disposto dal DIN VDE 0100-702 e 0100-738. Si prega di informarsi presso un elettricista se la pompa in questione gode di tali caratteristiche.

  • Página 29: Automatizzazione Con Accessori Speciali

    Prima di ogni utilizzo controllare la pompa, in particolare i cavi di alimentazione e le spine. Accertarsi che le viti non siano allentate e che gli tutti attacchi e allacciamenti siano in condizioni perfette. Una pompa danneggiata non deve essere utilizzata. In caso d guasto la pompa deve essere controllata da personale qualificato. Prima che ill macchinario venga messo in funzione per la pima volta, il serbatoio della pompa (8) deve essere completamente sfiatato.

  • Página 30: Garanzia

    GUASTO CAUSE POSSIBILI RIMOZIONE 1. La pompa non Mancanza di corrente. Con un apparecchio dotato di marchio GS pompa liquido. Il controllare se c’è tensione (osservare le misure motore non funziona. di sicurezza!) e se la spina è ben inserita. Staccare la pompa dalla rete di corrente Attivazione del sistema di protezione termica elettrica e lasciare raffreddare il sistema.

  • Página 31: Ordinazione Di Pezzi Di Ricambio

    Indicazioni particolari: 1. Se il macchinario non dovesse piú funzionare bene, controllare per prima cosa se la causa é da attribuire ad un uso scorretto e non ad un difetto del macchinario. 2. In caso che il macchinario difettoso debba essere portato o spedito in riparazione allegare quanto segue: ...
  • Página 32 Estimados clientes, ¡Felicitaciones por la compra de este nuevo dispositivo de T.I.P.! Al igual que todos nuestros productos, este producto ha sido elaborado a base de los últimos conocimientos técnicos. La fabricación y el montaje del dispositivo han sido hechos a base de la más reciente tecnología, y con la utilización de piezas confiables eléctricas y electrónicas respectivamente y de componentes mecánicos, de modo que están garantizados una alta calidad y una larga duración de función de su nuevo producto.

  • Página 33: Área Operativa

    El líquido bombeado no debe pasar la temperatura máxima o quedar debajo de la temperatura mínima mencionadas en los datos técnicos. 3. Datos técnicos Modelo GPS 3200 Plus Tensión / Frecuencia 230 V~ / 50 Hz Potencia nominal 650 Watt Tipo de protección...

  • Página 34: Instalación

    5. Instalación 5.1. Instrucciones generales para la instalación El dispositivo no debe estar conectado a la red durante la instalación. La bomba debe ser posicionada en un lugar seco por lo cual la temperatura ambiental no deberá exceder los 40° C y no debe quedar debajo de 5° C. La bomba y todo el sistema de conexión deben ser protegidos de las heladas e influencias del tiempo.

  • Página 35: Conexión Eléctrica

    Para utilizar la bomba en estanques de jardín o locales similares se debe operar con un interruptor diferencial (disyuntor) con una corriente de fuga nominal ≤ 30 mA (DIN VDE 0100-702 y 0100-738). Por favor consulte a su electricista, si estos requerimientos están cumplidos. El empleo en estos lugares está...

  • Página 36: Automatización Con Accesorio Especial

    Someta la bomba antes de cada uso a una inspección visual. Esto es especialmente cierto para el cable para la conexión de la red y el enchufe. Ponga atención a que los tornillos estén bien apretados y al correcto estado de todas los conexiones.
  • Página 37 Interrupción Causas posibles Eliminación 1. La bomba no No hay electricidad. Compruebe con un equipo GS (de seguridad bombea ningún comprobada) si hay tensión (tenga en cuenta líquido, el motor no las indicaciones de seguridad). Compruebe si la funciona. clavija está enchufada correctamente. Desconecte la bomba de la red, deje enfriar el La protección del motor térmica no se ha sistema, elimine la causa.

  • Página 38: Pedido De Piezas De Repuesto

    Indicaciones especiales: 1. En caso de que su dispositivo no funcione correctamente, controle primero si existe una falta por manejo erróneo o debido a otra causa que no resulte de un defecto del dispositivo. 2. En caso de devolución del dispositivo averiado, por favor adjunte la siguiente documentación ...
  • Página 39 Beste klant, Van harte gefeliciteerd met de aanschaf van uw nieuwe T.I.P. toestel! Zoals al onze producten is ook dit toestel ontwikkeld volgens de nieuwste stand van de techniek. Voor de fabricage en montage van het toestel hebben wij gebruik gemaakt van de nieuwste pomptechniek en de meest betrouwbare elektrische resp.

  • Página 40: Toepassingsgebied

    De temperatuur van de te verpompen vloeistof mag niet boven resp. onder de in de technische gegevens aangegeven maximum- resp. minimumtemperatuur liggen. 3. Technische gegevens Model GPS 3200 Plus Netspanning / frequentie 230 V~ / 50 Hz Nominaal vermogen 650 Watt...

  • Página 41: Installatie

    5. Installatie 5.1. Algemene installatie-instructies Tijdens de gehele installatieprocedure mag het toestel niet aan het elektriciteitsnet zijn aangesloten. Plaats de pomp op een droge plek. De omgevingstemperatuur mag niet boven 40 °C en niet onder 5 °C liggen. De pomp en het gehele aangesloten systeem moeten tegen vorst en weersinvloeden worden beschermd.

  • Página 42: Elektrische Aansluiting

    Voor het gebruik bij tuinvijvers of gelijkaardige plaatsen moet de pomp via een aardlekschakelaar (FI-schakelaar) met een nominale lekstroom ≤ 30 mA worden aangedreven (DIN VDE 0100-702 en 0100-738). Vraag bij uw elektrospeciaalzaak na of uw installatie aan deze voorwaarden voldoet. Het gebruik op soortgelijke locaties is uitsluitend toegestaan als de pomp stabiel en beveiligd tegen overstromend water op een minimumafstand van twee meter van de waterrand is opgesteld en door een stabiele houder wordt voorkomen dat de pomp in het water kan vallen.

  • Página 43: Automatisering D.m.v. Speciale Accessoires

    Voer voor elk gebruik van de pomp een visuele controle uit. Dit geldt in het bijzonder voor het netsnoer en de stekker. Controleer of alle schroeven goed vast zitten en de aansluitingen in goede staat zijn. Gebruik nooit een beschadigde pomp. In geval van schade moet de pomp door een vakman worden gecontroleerd. Bij de eerste ingebruikname moet de pompbehuizing (8) volledig zijn ontlucht.

  • Página 44: Garantie

    STORING MOGELIJKE OORZAAK OPLOSSING 1. Toestel pompt geen Geen elektriciteitstoevoer. Met een gekeurd apparaat controleren of er vloeistof, de motor spanning aanwezig is (neem de loopt niet. veiligheidsinstructies in acht!). Controleer of de stekker correct aangesloten is. De thermische motorbeveiliging is geactiveerd. Stekker uit het stopcontact trekken, systeem laten afkoelen, oorzaak verhelpen.

  • Página 45: Bestelling Van Reserveonderdelen

    Bijzondere instructies: 1. Mocht het toestel niet meer goed functioneren, controleer dan eerst of er sprake is van een bedieningsfout of een oorzaak die niet aan een defect van het toestel te wijten is. 2. Als u het defecte toestel ter reparatie inlevert of opstuurt, sluit dan tenminste de volgende documenten bij: ...
  • Página 46 Αγαπητέ πελάτη, Συγχαρητήρια για την αγορά της καινούριας σου συσκευής από την T.I.P.! Όπως όλα τα προϊόντα μας, έτσι και αυτό αναπτύχθηκε χρησιμοποιώντας τις πιο πρόσφατες τεχνολογικές εξελίξεις. Η συσκευή κατασκευάστηκε και συναρμολογήθηκε με βάση την υψηλότερη τεχνολογία στον τομέα των αντλιών, χρησιμοποιώντας...

  • Página 47: Συνιστώμενες Χρήσεις

    εκρηκτικά ή άλλα επικίνδυνα υγρά. Παρακαλούμε να προσέχετε ώστε οι μέγιστες και ελάχιστες θερμοκρασίες των υγρών που πρόκειται να αντληθούν να αναφέρονται μέσα στα τεχνικά χαρακτηριστικά. 3. Τεχνικά Χαρακτηριστικά Μοντέλο GPS 3200 Plus Τάση / συχνότητα 230 V~ / 50 Hz Ισχύς 650 Watt Τύπος...
  • Página 48 Παρακαλούμε να επαληθεύσετε ότι η συσκευασία του προϊόντος αυτού είναι πλήρης. Ανάλογα με τον σκοπό εφαρμογής του κάθε προϊόντος ενδέχεται να χρειάζονται επιπρόσθετα εξαρτήματα (παρακαλούμε ανατρέξτε στα κεφάλαια, «Εγκατάσταση», «Αυτοματοποίηση με ειδικά εξαρτήματα» και «Πώς να παραγγείλλετε ανταλλακτικά»). Εάν είναι δυνατόν παρακαλούμε να κρατήσετε την συσκευασία του προϊόντος έως ότου λήξει το χρονικό διάστημα της...

  • Página 49: Εγκατάσταση

    Σταθερή εγκατάσταση 5.4. Όσον αφορά την ηλεκτρική σύνδεση, σε περίπτωση σταθερής εγκατάστασης του συστήματος, θα πρέπει να βεβαιωθείτε ότι υπάρχει άνετη ορατότητα και εύκολη επισκεψιμότητα της ηλεκτρικής πηγής τροφοδοσίας. Στην περίπτωση της σταθερής εγκατάστασης θα πρέπει να στερεώσετε την αντλία σε μία κατάλληλη, σταθερή επιφάνεια.

  • Página 50: Αυτοματοποίηση Με Ειδικά Εξαρτήματα

    Παρακαλούμε να μην εκθέτετε την αντλία σε υγρασία (πχ κοντά σε εκτοξευτές που βρίσκονται σε λειτουργία).Επίσης μην εκθέτετε την συσκευή στην βροχή. Βεβαιωθείτε ότι δεν υπάρχουν συνδέσεις που να στάζουν πάνω από την αντλία. Η αντλία δεν θα πρέπει να λειτουργεί σε υγρό...
  • Página 51 Η τακτική συντήρηση και φροντίδα, θα μειώσει τον κίνδυνο πιθανής δυσλειτουργίας και θα συνεισφέρει στην επιμήκυνση της διάρκειας ζωής της συσκευής σας. Εάν η αντλία θα πρέπει να τεθεί εκτός λειτουργίας για μεγάλο χρονικό διάστημα, θα πρέπει να αδειάσει εντελώς ανοίγοντας...

  • Página 52: Εγγύηση

    10. Εγγύηση Η παρούσα συσκευή κατασκευάστηκε και επιθεωρήθηκε σύμφωνα με τις τελευταίες τεχνολογικές μεθόδους. Ο πωλητής εγγυάται για τυχόν προβλήματα, που οφείλονται σε αστοχία του υλικού ή σε ανθρώπινο λάθος, σύμφωνα με τις νομικές διατάξεις που ισχύουν στην χώρα από την οποία αγοράστηκε το μηχάνημα. Η περίοδος εγγύησης...
  • Página 53 Kedves vásárló, Gratulálunk új T.I.P. berendezése megvásárlásához! Mint termékeink mindegyike, ez is a legújabb műszaki ismereteket alapul véve készült. A gép gyártása és összeszerelése is a legmodernebb szivattyú technika alapján történt, a legmegbízhatóbb villamos illetve elektronikus alkatrészek felhasználásával, így garantált új szerzeményének magas minősége és hosszú élettartama.

  • Página 54: Alkalmazási Terület

    A szállított folyadék hőmérséklete nem lépheti túl a műszaki adatok között megadott legmagasabb hőmérsékletet, ill. nem csökkenhet a legalacsonyabb hőmérséklet alá. 3. Műszaki adatok Modell GPS 3200 Plus Hálózati feszültség / frekvencia 230 V~ / 50 Hz Névleges teljesítmény 650 Watt Védelmi fokozat...

  • Página 55: Telepítés

    5. Telepítés 5.1. Általános útmutatók a telepítéshez A készüléket a telepítés időtartama alatt nem szabad a villamos hálózatra csatlakoztatni. A szivattyút száraz helyen kell felállítani, ahol a helyiség hőmérséklete nem lépheti túl a 40 °C-t és nem csökkenhet 5 °C alá. A szivattyút és teljes csatlakozó rendszerét védeni kell a fagytól és egyéb időjárási viszontagságoktól.

  • Página 56: Villamos Csatlakozás

    A szivattyút kis kerti tavakban vagy ehhez hasonló helyeken ≤ 30 mA névleges hibaáram értékű hibaáram- védőkapcsolón (FI-relén) keresztül kell használni (DIN VDE 0100-702 és 0100-738). Kérjük, kérdezzen meg egy villamossági szakembert, hogy ezek a feltételek Önnél adottak-e. Ilyen helyeken a használat alapvetően csak akkor engedélyezett, ha a szivattyú szilárdan és elöntéstől védetten áll legalább két méter távolságban a víz szélétől, és stabilan úgy van elhelyezve, hogy a vízbe esés veszélye ne álljon fenn.

  • Página 57: Automatizálás Speciális Tartozékkal

    A szivattyút minden használat előtt alaposan szemlélje meg. Ez különösen érvényes a hálózati csatlakozó vezetékre és a hálózati dugaszra. Figyeljen a csavarok rögzítésére és minden csatlakozás kifogástalan állapotára. Meghibásodott szivattyút nem szabad használni. Károsodás esetén a szivattyút szakszerviznek meg kell vizsgálnia. Az első...

  • Página 58: Garancia

    HIBA LEHETSÉGES OKA MEGSZÜNTETÉSE 1. A szivattyú nem Nincs áram. Egy GS-minősítésű készülékkel ellenőrizzük, szállít folyadékot, a hogy van-e feszültség (vegyük figyelembe a motor nem működik. biztonsági utasításokat!). Ellenőrizzük, hogy a csatlakozó dugó rendesen be van-e dugva. Bekapcsolt a termikus motorvédelem. A szivattyút válassza le a hálózatról, hagyja lehűlni, és szüntesse meg az okot.

  • Página 59: Alkatrészek Rendelése

    11. Alkatrészek rendelése Alkatrészeket leggyorsabban, legegyszerűbben és legolcsóbban az interneten át lehet rendelni. A honlapunk www.tip-pumpen.de rendelkezik komplett alkatrész áruházzal, ahol néhány kattintással intézhető a rendelés. Ezen kívül ott hozunk nyilvánosságra információkat és értékes tippeket adunk a termékeinkkel és a tartozékokkal kapcsolatban, új berendezéseket mutatunk be és az aktuális trendekről és innovációkról is tájékoztatjuk a szivattyú...
  • Página 60 Szanowny Kliencie! Gratulujemy zakupu nowego urządzenia firmy T.I.P.! Produkt ten, jak wszystkie nasze wyroby, opracowano wg najnowszych osiągnięć techniki. Produkcja i montaż niniejszego urządzenia są zgodne z nowoczesnymi rozwiązaniami techniki pomp, wykorzystano tu niezawodne elektryczne, elektroniczne i mechaniczne podzespoły, które gwarantują wysoką jakość i długą żywotność nowo zakupionego urządzenia.

  • Página 61: Zakres Zastosowania Pompy

    Minimalna i maksymalna temperatura tłoczonej cieczy powinna mieścić się w granicach podanych w tabeli „Dane techniczne”. 3. Dane techniczne Modell GPS 3200 Plus Napięcie sieciowe / częstotliwość 230 V~ / 50 Hz Moc znamionowa 650 Watt Klasa ochronności...

  • Página 62: Instalacja

    5. Instalacja Ogólne wskazówki dotyczące instalacji 5.1. Do momentu całkowitego zakończenia instalacji nie wolno podłączać urządzenia do prądu. Pompę należy ustawić w suchym miejscu, przy czym temperatura w pomieszczeniu nie może przekraczać dolnej granicy 5º C i górnej granicy 40º C. Pompę i cały system przyłączeniowy należy chronić...

  • Página 63: Podłączenie Pompy Do Sieci Elektrycznej

    Dla użytkowania przy oczkach wodnych lub w podobnych miejscach pompa musi być eksploatowana poprzez bezpiecznikowy załącznik różnicowy (załącznik FI) o nominalnym błędzie ≤ 30 mA (DIN VDE 0100-702 oraz 0100-738). Skontaktuj się z elektrykiem w celu sprawdzenia, czy spełnione są powyższe wymogi. Używanie pompy w wymienionych miejscach dopuszczalne jest zasadniczo tylko wtedy, gdy pompa jest ustawiona stabilnie i zabezpieczona przed zalaniem w odległości co najmniej dwóch metrów od brzegu wody oraz zabezpieczona stabilnym uchwytem przed wpadnięciem do wody.

  • Página 64: Automatyzacja Pompy

    używać uszkodzonej pompy. Należy ją wtedy oddać do specjalistycznego punktu serwisowego. Podczas pierwszego uruchomiania pompy należy całkowicie odpowietrzyć obudowę pompy (8). Napełnij w tym celu do pełna wodą obudowę pompy (8) przez otwór napełniania (9). Sprawdź, czy nie doszło do przecieków. Zakręć...

  • Página 65: Gwarancja

    Zakłócenie w pracy Usunięcie Prawdopodobna przyczyna 1. Pompa nie tłoczy Brak napięcia. Sprawdzić urządzeniem zgodnym z GS, czy cieczy. Silnik nie jest napięcie (przestrzegać zasad pracuje bezpieczeństwa!). Sprawdzić, czy wtyczka jest prawidłowo włożona Włączyło się termiczne zabezpieczenie silnika. Odłącz pompę od sieci elektrycznej. Poczekaj, aż...

  • Página 66: Zamawianie Części Zamiennych

    Szczególne wskazówki: 1. Jeżeli urządzenie nie będzie prawidłowo działać, sprawdź najpierw, czy powodem tego stanu nie jest błąd w obsłudze urządzenia lub inna przyczyna niezwiązana z uszkodzeniem urządzenia. 2. Wysyłając lub zanosząc uszkodzone urządzenie do naprawy, dołącz do niego koniecznie następujące dokumenty: ...
  • Página 67 Vážený zákazníku, Blahopřejeme vám k zakoupení nového zařízení T.I.P.! Jako každý z našich výrobků, je i tento vyroben na základě nejnovějších výsledků technických znalostí. Výroba a montáž stroje probíhá na základě nejmodernější techniky čerpadel s použitím nejspolehlivějších elektrických, resp. elektronických součástek, což zaručuje vysokou kvalitu a dlouhou životnost zakoupeného zařízení. Přečtěte si pozorně...

  • Página 68: Oblast Použití

    Čerpadlo není vhodné k čerpání slané vody, fekálií, hořlavých, leptavých, výbušných anebo jiných nebezpečných kapalin. Přečerpávaná kapalina nesmí mít vyšší anebo nižší teplotu, než jsou mezní teploty uvedené v technických údajích. 3. Technické údaje Model GPS 3200 Plus Síťové napětí/frekvence 230 V~ / 50 Hz Jmenovitý výkon 650 Watt Druh krytí...

  • Página 69: Instalace

    5. Instalace Všeobecné pokyny k instalaci 5.1. Zařízení nesmí být po dobu celé instalace připojeno k elektrické síti. Čerpadlo musí být nainstalováno na suchém místě, přičemž teplota v tomto prostoru nesmí být vyšší než 40 °C a nižší než 5 °C. Čerpadlo a celý systém připojení musejí být chráněny vůči mrazu a povětrnostním vlivům.

  • Página 70: Elektrická Přípojka

    Používání na takovýchto místech je zásadně přípustné pouze v případě, je-li čerpadlo nainstalováno stabilně, se zajištěním proti zaplavení, v minimální vzdálenosti od okraje vody dva metry a se stabilním upevněním proti spadnutí do kapaliny. Zařízení musí být přitom pevně spojeno na určených fixačních bodech upevňovacími šrouby s podložkou (viz.

  • Página 71: Automatizace Se Speciálním Příslušenstvím

    Při prvním uvádění do provozu musíte úplně odvzdušnit těleso čerpadla (8). Naplňte proto těleso čerpadla (8) skrz plnící otvor (9) úplně vodou. Zkontrolujte případné ztráty přes netěsnosti. Znovu vzduchotěsně uzavřete plnící otvor. Velmi účelné je následné odvzdušnění nasávacího vedení (2) - tedy jeho naplnění vodou. Elektrická čerpadla série T.I.P.

  • Página 72: Záruka

    MOŽNÁ PŘÍČINA ODSTRANĚNÍ PORUCHA 2. Motor běží, ale Těleso čerpadla není naplněné kapalinou. Naplňte těleso čerpadla kapalinou (viz odstavec čerpadlo nečerpá. „Uvedení do provozu“). Průnik vzduchu do nasávacího vedení. Zkontrolujte a zabezpečte, že: nasávací vedení a všechny spojky jsou těsné. vstup do nasávacího vedení, včetně...

  • Página 73: Objednání Náhradních Dílů

    11. Objednání náhradních dílů Náhradní díly si nejrychleji a nejvýhodněji můžete objednat na naši domovské stránce: www.tip-pumpen.de, kde najdete komplexní nabídku internetového obchodu, a kliknutím si zde můžete snadno vyřídit objednávku. Kromě objednávání zboží zde ještě sdílíme informace s našimi zákazníky a nabízíme zajímavé tipy vztahující se na naše výrobky a jejich příslušenství, prezentujeme zde i naše nová...
  • Página 74 Sevgili müşterilerimiz, T.I.P.’ten satın aldığınız yeni cihazınız için sizi tebrik ederiz. Bütün mamullerimizde olduğu gibi bu ürün de en yeni teknik bilgi prensiplerine göre geliştirilmiştir. Cihazın üretimi ve montajı en modern pompa teknik esaslarına göre en güvenilir elektrik ya da elektronik ve mekanik yapı parçalarının kullanımıyla gerçekleştirilmiş...

  • Página 75: Kullanım Alanları

    A szállított folyadék hőmérséklete nem lépheti túl a műszaki adatok között megadott legmagasabb hőmérsékletet, ill. nem csökkenhet a legalacsonyabb hőmérséklet alá. 3. Teknik veriler Model GPS 3200 Plus Şebeke gerilimi / Frekans 230 V~ / 50 Hz Nominal güç 650 Watt Koruma türü...

  • Página 76: Kurulum

    5. Kurulum 5.1. Kurulum ile ilgili genel uyarıları Bütün kurulum esnasında cihazın elektrik şebekesiyle olan bağlantısı kesik olmalıdır. Pompa oda ısısı 40 °C üzerinde ve 5 °C altında olmayacak şekilde kuru bir yerde konumlandırılmalıdır. Pompa ve bütün bağlantı sistemi donmaya ve hava koşullarına karşı koruma altına alınmalıdır.

  • Página 77: Elektrik Bağlantısı

    Bu tür alanlardaki kullanıma ancak pompanın su kenarına asgari iki metrelik bir mesafede sarsılmaz konumda ve su taşmasına karşı güvenli bir yerde kurulması ve içerisine düşme riskine karşı sağlam bir düzenekle korunmuş olması halinde izin verilmektedir. Bunun için cihaz ön görülen yerdeki sabit noktalardan vidalar vasıtasıyla sağlam bir şekilde zemine sıkıştırılması...

  • Página 78: Özel Aksamlı Otomasyon

    kontrol ediniz. Tekrar dolum ağzını hava geçirmez bir şekilde kapatınız. Ayrıca vakum hortumunun da (2) havadan arındırılması yani suyla doldurulması önerilir. T.I.P. GPS serisinden olan elektrik pompaları kendinden vakumludur ve sadece pompa dış gövdenin suyla doldurulmasıyla da çalıştırılabilir. Ancak bu durumlarda pompanın taşınacak sıvıyı vakumlayabilmesi ve taşıma işlevini yerine getirebilmesi için biraz zamana ihtiyacı...

  • Página 79: Garanti

    ARIZANIN GİDERİLMESİ ARIZA OLASI NEDENLER 1. Pompa sıvıyı Elektrik yok. Uygun bir cihazla gerilim olup olmadığını kontrol taşımıyor, motor ediniz (güvenlik uyarılarını dikkate alınız!). Fişin çalışmıyor. doğru takılıp takılmadığını kontrol ediniz. Gerilim olması halinde elektronik pompa kumandasına ait yeşil kontrol lambası “On” yanar.

  • Página 80: Yedek Parça Siparişi

    Özel uyarılar: 1. Eğer cihazınız artık doğru bir şekilde işlevini yerine getirmiyorsa öncelikle herhangi bir kullanım hatasının veya cihazının arızasına bağlı olmayan başka bir nedenin söz konusu olup olmadığını kontrol ediniz. 2. Şayet arızalı cihazınızı tamir edilmek üzere teslim ederseniz veya gönderirseniz mutlaka aşağıda belirtilen belgeleri de beraberinde bulundurunuz: ...
  • Página 81 Уважаеми Купувачи, Поздравяваме Ви по случай закупуването на ново T.I.P. оборудване! Както всичките наши изделия, и това е приготвено въз основа на най-новите технически познания. Произвеждането и сглобяването на машината също станало въз основа на най-модерната помпена техника, с използуване на най-благонадеждените електрически и електронни части, така е гарантирано високото...

  • Página 82: Приложение

    такива с киселинно съдържание или други опасни материали. Изпомпваната течност не бива да надвишава определената в техническите данни максимална най-висока, а също и да спада под най-ниската посочена температура. 3. Технически данни Модел GPS 3200 Plus Напрежение в мрежата / фреквенция 230 V~ / 50 Hz Номинална мощност 650 Watt Вид...

  • Página 83: Монтаж

    5. Монтаж Общи указания за монтажа 5.1. По време на цялостната инсталация уредът трябва да е изключен от електрическата мрежа. Помпата трябва да се постави на сухо място, като температурата в помещението не трябва да е над 40 °C и под 5 °C. Помпата и цялата съединителна система трябва да се предпазват...

  • Página 84: Електрическо Съединение

    В малки градински езера и на други подобни места помпата трябва да се експлоатира чрез остатъчен ток прекъсвач (FI-реле) с номинална стойност на остатъчен ток ≤ 30 (DIN VDE 0100-702 és 0100-738). Проверете при Вашата електроразпределителна фирма при Вас са налице тези предпоставки. Използването...

  • Página 85: Автоматизация И Специално Оборудване

    При всяко стартиране трябва най-точно да се проверява дали помпата е поставена стабилно и безопасно. Уредът трябва винаги да се поставя върху равна основа в изправена позиция. Винаги оглеждайте помпата преди да започнете работа с нея. Това се отнася особено за електрическия кабел...

  • Página 86: Гаранционен Срок

    ПОВРЕДА ВЪЗМОЖНА ПРИЧИНА ПРЕКРАТЯВАНЕ 1. Помпата не Няма ток. Да проверяваме с един апарат, имащ пренася течност, окачествяване GS, дали има напрежение (да моторът не работи. вземаме под внимание предписанията по безопасност!). Да проверяваме, дали щепселът напълно е бутнат в контакта. Ако е възникнало...

  • Página 87: Доставка На Резервни Части

    Понататъшни претенции за гаранция не съществуват. Купувачът претенцията си за гаранция трябва да удостоверява с представянето на доказваща покупката фактура. Претенцията за гаранция може да се налага в онази държава, където е закупено оборудването. Специални упътвания: 1. Ако Вашото оборудване не работи добре, първо проверете, дали няма грешка в обслужването, или е налице...
  • Página 88 Stimate Cumpărător, Vă felicităm pentru cumpărarea noului dumneavoastră echipament T.I.P.! Aşa cum sunt toate produsele noastre, şi acesta a fost confecţionat pe baza celor mai noi cunoştinţe tehnice existente. Fabricarea şi montarea utilajului a avut loc pe baza celei mai moderne tehnici din domeniul pompelor, utilizând cele mai fiabile componente electrice şi mecanice, astfel încât sunt garantate durata lungă...

  • Página 89: Domeniu De Aplicare

    Lichidul antrenat nu poate depăşi temperatura maximă respectiv minimă specificate în datele tehnice respective. 3. Date tehnice Model GPS 3200 Plus Tensiune / frecvenţă reţea alimentare 230 V~ / 50 Hz Putere nominală...

  • Página 90: Instalare

    5. Instalare Instrucţiuni generale de instalare 5.1. În timpul întregului proces de instalare nu este voie ca aparatul să fie racordat la reţeaua de alimentare cu curent. Pompa trebuie instalată într-un loc uscat, unde temperatura camerei să nu depăşească 40 °C sau să...

  • Página 91: Racordarea Electrică

    738). Vă rugăm să vă consultaţi furnizorul de energie electrică cu privire la îndeplinirea acestor condiţii preliminare. Exploatarea în asemenea locuri se face numai atunci când pompa se află într-un loc stabil şi ferit de umiditate, la o distanţă minimă de doi metri de la malul apei şi ferită de pericolul răsturnării. Aparatul trebuie ataşat strâns la bază...

  • Página 92: Automatizare Cu Accesorii Speciale

    La prima punere în funcţiune, carcasa pompei (8) trebuie aerisită complet. Pentru aceasta, umpleţi complet cu apă carcasa pompei (8), pe la orificiul de umplere (9). Verificaţi să nu existe nici un fel de scurgeri. Închideţi etanş orificiul de umplere. Se recomandă aerisirea suplimentară a conductei de aspiraţie (2) şi umplerea ei cu apă. Pompele electrice din seria T.I.P.

  • Página 93: Garanţie

    CAUZĂ POSIBILĂ DERANJAMENT REMEDIERE 1. Pompa nu Lipsă curent. Cu un aparat conform GS se poate verifica vehiculează lichid, dacă există tensiune (respectaţi instrucţiunile de motorul nu siguranţă!). Verificaţi dacă ştecherul este cuplat funcţionează corect. Când există tensiune, lampa de control verde a comenzii electronice a pompei este aprinsă...

  • Página 94: Procurarea De Piese

    11. Procurarea de piese Prin Internet puteţi comanda piese în modul cel mai rapid şi mai simplu. Pagina noastră de web, www.tip-pumpen.de găzduieşte un magazin complet de piese de schimb şi accesorii, unde comanda poate fi rezolvată prin câteva click-uri. În plus, acolo publicăm informaţii şi idei valoroase referitoare la produsele noastre şi accesoriile acestora, prezentăm echipamente noi şi informăm asupra tendinţelor şi inovaţiilor actuale în domeniul tehnologiei pompelor.
  • Página 95 Poštovani kupci! Srdačne čestitke što ste kupili novi pumpni agregat od T.I.P.! Kao svi naši proizvodi tako je i ovaj razvijen na osnovi najnovijih tehničkih saznanja. Proizvodnja i montaža agregata se vrši na osnovi najnovije tehnike pumpi uz uporabu pouzdanih električnih, elektroničkih i mehaničkih dijelova, tako da je osigurana visoka kvaliteta i dug vijek trajanja vašega novog pumpnog agregata.

  • Página 96: Područja Uporabe

    Pumpa nije pogodna za dobavu slane vode, fekalija, upaljivih, iritirajućih, eksplozivnih ili drugih opasnih tekućina. Temperatura tekućine ne smije prelaziti dopuštenu donju, odnosno gornju granicu koje su navedene u popisu tehničkih podataka. 3. Tehnički podaci Model GPS 3200 Plus Napon/frekvencija 230 V~ / 50 Hz Nazivna snaga 650 Watt Zaštita...

  • Página 97: Ugradnja

    5. Ugradnja Opće upute za ugradnju 5.1. Za vrijeme ugradnje, aparat ne smije biti uključen u struju. Pumpa mora biti postavljena na suhom mjestu, u prostoru gdje temperatura ne prelazi 40 °C i ne pada ispod 5 °C. Pumpa i ukupni priključni sistem moraju biti zaštićeni od smrzavanja i utjecaja vremenskih prilika.

  • Página 98: Elektro Priključak

    6. Elektro priključak Aparat posjeduje električni kabel sa utikačem. Zamjenu priključnog kabla mora izvršiti stručna osoba, radi sprečavanja mogućih opasnosti. Ne koristite kabel za nošenje pumpe i ne koristite se njime za izvlačenje utikača iz utičnice. Zaštitite utikač od visokih temperatura, ulja i oštrih rubova. Vrijednosti navedene pod ˝Tehnički podaci˝...

  • Página 99: Automatizacija Rada I Posebni Dodatni Pribor

    prekidač uključeno/isključeno. Predviđeni zaporni elementi na tlačnom vodu (slavine, pipe, ventili) sada se mogu ponovo zatvoriti. Kada pumpa nije dulje vrijeme radila, da je pokrenete, potrebno je ponoviti sve opisane korake. Elektro pumpe serije T.I.P. GP, opremljene su ugrađenom termičkom zaštitom motora. Kod preopterećenja, motor se sam iskopčava, a nakon hlađenja ponovo sam ukopčava.

  • Página 100: Jamstvo

    MUGUĆI UZROK SMETNJA OTKLANJANJE 3. Pumpa nakon El. priključak ne podudara se sa podacima na S jednim uređajem GS-certifikata kontroliramo kratkotrajnog rada nazivnoj pločici proizvoda. napon u vodovima priključnog kabla (pripazimo staje, jer je proradila na upute o sigurnosti!). termička zaštita. Krute čestice začepile pumpu ili usisni vod.
  • Página 101 Vážený zákazník, Blahoželáme Vám ku kúpe Vášho nového zariadenia T.I.P.! Tak ako všetky naše výrobky, tak aj toto zariadenie sa zakladá na najnovších technických poznatkoch. Tento stroj bol vyrobený a zmontovaný na základe najmodernejších poznatkov čerpadlovej techniky, pri použití najspoľahlivejších elektrických, resp. elektronických súčiastok, čo zaručuje vášmu novému zariadeniu vysokú kvalitu a dlhú...

  • Página 102: Oblasť Použitia

    Čerpadlo nie je vhodné na čerpanie slanej vody, fekálií, horľavých, leptavých, výbušných alebo iných nebezpečných kvapalín. Prečerpávaná kvapalina nesmie mať vyššiu alebo nižšiu teplotu, ako sú medzné teploty uvedené v technických údajoch. 3. Technické údaje Model GPS 3200 Plus Sieťové napätie/frekvencia 230 V~ / 50 Hz Menovitý výkon 650 Watt...

  • Página 103: Inštalácia

    5. Inštalácia Všeobecné pokyny k inštalácii 5.1. Zariadenie nesmie byť počas celej inštalácie pripojené na elektrickú sieť. Čerpadlo musí byť nainštalované na suchom mieste, pričom teplota v tomto priestore nesmie byť vyššia ako 40 °C a nižšia ako 5 °C. Čerpadlo a celý systém pripojenia musia byť chránené pred mrazom a poveternostnými vplyvmi.

  • Página 104: Elektrická Prípojka

    Používanie na takýchto miestach je zásadne prípustné len v prípade, ak je čerpadlo nainštalované stabilne, so zaistením proti zaplaveniu, v minimálnej vzdialenosti od okraja vody dva metre a so stabilným upevnením proti spadnutiu do kvapaliny. Zariadenie musí byť pritom pevne spojené na určených fixačných bodoch upevňovacími skrutkami s podkladom (viď...

  • Página 105: Automatizácia So Špeciálnym Príslušenstvom

    Pri prvom uvádzaní do prevádzky musíte úplne odvzdušniť teleso čerpadla (8). Naplňte preto teleso čerpadla (8) cez plniaci otvor (9) úplne vodou. Skontrolujte prípadné straty cez netesnosti. Znovu vzduchotesne uzatvorte plniaci otvor. Veľmi účelné je následné odvzdušnenie nasávacieho vedenia (2) - teda jeho naplnenie vodou. Elektrické...

  • Página 106: Záruka

    MOŽNÁ PRÍČINA PORUCHA ODSTRÁNENIE 1. Čerpadlo Bez elektrického prúdu. Zariadením s certifikáciou GS skontrolujeme nedopravuje žiadnu prítomnosť napätia (dodržiavajte pri tom kvapalinu, motor bezpečnostné pokyny!). Skontrolujeme, či je nebeží. zástrčka náležite zastrčená do zásuvky. Pri dostupnom napätí svieti zelená kontrolka „On“ elektronickej regulácie čerpadla.

  • Página 107: Objednanie Náhradných Dielov

    Mimoriadne pokyny: 1. Ak Vaše zariadenie už nefunguje dobre, potom v prvom rade skontrolujte či nedošlo k chybe v jeho obsluhe, alebo k príčine, ktorá nepramení z chyby zariadenia. 2. Ak pokazené zariadenie prinesiete alebo pošlete na opravu, v každom prípade k nemu priložte aj nasledujúce dokumenty: ...
  • Página 108 Spoštovani kupec, Čestitamo Vam za nakup nove naprave T.I.P.! Kot vsi naši izdelki, je tudi ta narejen na podlagi najnovejših tehničnih spoznanj. Tudi proizvodnja in montaža naprave temelji na najmodernejši tehniki za črpalke, z uporabo najzanesljivejših električnih, oziroma elektronskih delov, kar temu novemu proizvodu zagotavlja visoko kakovost in dolgo življenjsko dobo. Da boste lahko uživali vse tehnične prednosti naprave, prosimo, pazljivo preučite navodila za uporabo.

  • Página 109: Tehnični Podatki

    Črpalka ni primerna za dobavo slane vode, fekalij, vnetljivih, dražljivih, eksplozivnih ali drugih nevarnih tekočin. Temperatura tekočine ne sme presegati dovoljene spodnje oziroma zgornje meje, ki so navedene v opisu tehničnih lastnosti. 3. Tehnični podatki Model GPS 3200 Plus Napetost/frekvenca 230 V~ / 50 Hz Nazivna jakost 650 Watt Zaščita...

  • Página 110: Električni Priključek

    Črpalka mora biti nameščena na suhem mestu in v prostoru, kjer temperatura ni višja od 40 °C in ne nižja od 5 °C. Črpalka in ves priključni sistem morajo biti zaščiteni proti zmrzovanju in vplivom vremenskih sprememb. Pri nameščanju morate paziti, da bo motor deloval v ustrezno prezračevanem prostoru. Vse priključne cevi morajo biti popolnoma zatesnjene, ker puščanje vpliva na življenjsko dobo črpalke in lahko povzroči resne okvare.

  • Página 111: Zagon

    Vrednosti, navedene v ˝Tehničnih podatkih˝, morajo odgovarjati predvideni napetosti. Oseba, ki je odgovorna za inštalacijo, mora zagotoviti, da je električna povezava opremljena z ozemljitvijo, ki ustreza standardom. Električni priključek mora biti povezen na zelo občutljivo varovalko (FI-stikalo ), jakosti ∆ = 30 mA (DIN VDE 0100-739). Uporabljajte le kabelske podaljške, pri katerih sta presek (3 x 1,0 mm²) in gumijastiovoj vsaj takšna, kot pri priključnem vodu naprave (glejte „Tehnični podatki“, izvedba kabla) in so označeni z ustrezno kratico po VDE.

  • Página 112: Avtomatizacija Dela In Poseben Dodatni Pribor

    8. Avtomatizacija dela in poseben dodatni pribor Ta model črpalke ima zadosten pritisk, da se lahko delovanje črpalke po potrebi avtomatizira. To pomeni, da je možno dobavljeno količino tekočine uporabljati tako kot vodo iz vodovoda, torej s preprostim odpiranjem ali zapiranjem pip ali drugih potrošnikov.

  • Página 113: Garancija

    10. Garancija To napravo smo izdelali in kontrolirali na podlagi najmodernejših postopkov. Prodajalec nudi garancijo na neoporečen material in pripravo po zakonitih predpisih držav, kjer napravo kupujejo. Garancijski rok traja od dneva nakupa in pod naslednjimi pogoji: Med garancijskim rokom bomo brezplačno odpravili vse napake, katerih vzrok je napaka v materialu ali izdelavi. Reklamacijo je potrebno sporočiti nemudoma po ugotovitvi napake.
  • Página 114 Дорогой покупатель, дорогая покупательница, Сердечно поздравляем Вас с покупкой Вашего нового аппарата T.I.P.! Как и все наши изделия, этот продукт разработан на основе новейших технических знаний. Изготовление и сборка аппарата производилась на базе самой современной насосной техники и с применением надежных...

  • Página 115: Область Применения

    взрывоопасных и других опасных жидкостей. Температура подаваемой жидкости не должна выходить за пределы указанной в технических данных максимальной и минимальной температуры. 3. Технические данные Модель GPS 3200 Plus Сетевое напряжение / частота 230 В~ / 50 Гц Номинальная мощность 650 Вт...

  • Página 116: Установка

    Сохраняйте упаковку до истечения гарантийного срока. Утилизуйте упаковочные материалы безопасным для окружающей среды способом. 5. Установка Общие указания по установке 5.1. В течение всего процесса установки аппарат нельзя подключать к сети. Насос должен быть установлен на сухом месте, причем температура в помещении должна...

  • Página 117: Электрическое Подключение

    Использование насоса для садовых прудов и подобных мест 5.5. Использование насоса для садовых прудов и подобных мест допускается, как правило, при отсутствии контактирующих с водой лиц. Для использования в садовых прудах и подобных местах насос должен быть оборудован автоматическим выключателем, действующим при появлении утечки тока (FI-переключатель) со значением номинального тока...

  • Página 118: Автоматизация Со Специальными Принадлежностями

    Категорически запрещается касаться руками отверстий насоса, когда аппарат подключен к напряжению. При каждом пуске нужно самым тщательным образом убедиться, что насос установлен надежно и прочно. Аппарат должен быть установлен на ровном основании и в прямом положении. Перед каждым пользованием аппаратом произведите визуальный контроль. Это особенно касается сетевого...

  • Página 119: Гарантии

    Обязательно помните, что повреждения, вследствие неквалифицированных попыток ремонта влекут за собой прекращение всех гарантийных требований, и мы не несем ответственности за возникающие в результате этого повреждения. Неисправность Возможная причина Устранение 1. Насос не подает Нет тока. Проверьте состояние напряжения прибором, жидкость, настроенным...

  • Página 120: Заказ Запасных Частей

    Другие требования на основе гарантии не принимаются. Гарантийные требования покупатель должен подтвердить предъявлением чека. Эти гарантийные обязательства действительны только в стране, в которой куплен аппарат. Особые указания: 1. Если аппарат перестал нормально работать, вначале проверьте, нет ли погрешностей в обслуживании или...
  • Página 121 Дорогий покупець, дорога покупниця, Сердечно поздоровляємо вас з покупкою Вашого нового апарата T.I.P.! Як і усі наші вироби, цей продукт розроблений на основі новітніх технічних знань. Виготовлення і складання апарата виконувалось на базі найсучасніших досягнень насосної техніки із застосуванням надійних електричних, електронних та механічних деталей, що гарантує високу якість і тривалий термін служби...

  • Página 122: Області Використання

    Насос не призначений для подачі солоної води, фекалій, займистих, їдких, вибухонебезпечних і інших небезпечних рідин. Температура рідини, яка подається, не повинна перевищувати зазначену в технічних даних максимальну температуру. 3. Технічні дані Модель GPS 3200 Plus Напруга в мережі / частота 230 В~ / 50 Гц Номінальна потужність 650 Вт...

  • Página 123: Установка

    5. Установка Загальні вказівки по установці 5.1. Протягом всієї установки апарат не можна підключати до мережі. Насос повинен бути встановленим на сухому місці, причому температура в приміщенні повинна бути не нижче 5 °C і не вище 40 °C. Насос і всю систему підключення треба захищати...

  • Página 124: Електричне Підключення

    Для використання в садових ставках і подібних місцях насос повинен бути обладнаний автоматичним вимикачем, що діє з появою витоку струму (FI-перемикач) зі значенням номінального струму ушкодження ≤ 30 m (DIN VDE 0100-702 und 0100-738). Зробіть запит Вашим електрикам, чи дотримані у Вас ці умови. Експлуатація...

  • Página 125: Автоматизація За Допомогою Спеціального Приладдя

    Перед кожним користуванням апаратом проведіть його візуальний контроль. Це особливо стосується мережного проводу і штепселя. Перевірте міцність кріплення всіх гвинтів і стан усіх підключень. Несправним насосом користатися не можна. У випадку пошкодження насос потрібно перевірити в сервісній службі. При першому пуску з корпуса насоса (8) треба повністю випустити повітря. Для цього через впускний отвір (9) повністю...

  • Página 126: Гарантії

    Несправність Можлива причина Усунення 1. Насос не подає Немає струму. Перевірте стан напруги приладом, рідину, двигун не настроєним на постійний струм. (Дотримуйте працює. техніки безпеки!). Перевірте, чи правильно вставлений штекер. Спрацював термічний захист двигуна. Насос відключити від мережі, дати охолонути системі, усунути...

  • Página 127: Замовлення Запасных Частин

    Особливі вказівки: 1. Якщо апарат перестав нормально працювати, спочатку перевірте, чи немає хиб в обслуговуванні або іншої причини, не зв'язаної з дефектом в апараті. 2. Якщо Ви доставляєте чи відправляєте несправний апарат на ремонт, Вам треба додати до нього такі документи: ...
  • Página 128 Anhang: Annex: Annexe: Appendice: Apéndice: Aanhangsel: Abbildungen Illustrations Illustrations Illustrazioni Imagenes Afbeeldingen Παράρτημα: Melléklet: Załącznik: Příloha: Приложение: Σχέδια & Ábrák rysunki Obrázky Resimler Картини Φωτογραφίες Anexe: Dodatak: Príloha: Dodatek: Приложение: Додаток: Desene Slike Obrázky Slike рисунки рисунки GPS 3200 Plus...
  • Página 129 Funktionsteile / Details Sauganschluss Absperrventil * 13 Grundplatte Ansaugleitung Pumpengehäuse 14 Netzanschlusskabel Rückschlagventil Einfüllöffnung für Wasser 15 Ein- u. Ausschalter Ansaugfilter 10 Ablassöffnung für Wasser 16 Anschlussstück Druckanschluss 11 Druckleitung * 17 Bewässerungsanschlüsse Rückschlagventil * 12 Tragegriff 18 Schlauch HA: Ansaughöhe HI: Abstand zwischen Wasseroberfläche und Eingang der Ansaugleitung (min.
  • Página 130 Onderdelen / details Zuigaansluiting Afsluitventiel * 13 Grondplaat Aanzuigleiding Pompbehuizing 14 Netsnoer Terugslagventiel Vulopening voor water 15 Aan- /uit - schakelknop Aanzuigfilter 10 Uitlaatopening voor water 16 Aansluitstuk Drukaansluiting 11 Drukleiding * 17 Irrigatie kit Terugslagventiel * 12 Handvat 18 Slang HA: Aanzuighoogte HI: Afstand tussen wateroppervlak en ingang van de aanzuigleiding (min.
  • Página 131 İşlev parçaları / Ayrıntılar Vakum bağlantısı Kilitleme valfı * 13 Ana plaka Vakum iletim hattı 14 Şebeke bağlantı kablosu Pompa gövdesi Çek valfı Su dolumu için giriş açıklığı 15 Açma / kapama şalteri 10 Su tahliyesi için çıkış açıklığı 16 Bağlantı parçası Vakum filtresi Basınç...
  • Página 132 Deli / Detajli Sesalni priključek 13 Osnovna plošča Zaporni ventil * Ohišje črpalke 14 Priključni kabel Sesalni vod 15 Vključevanje/ izključevanje Nepovratni ventil Odprtina za vlivanje vode 10 Odprtina za izpuščanje vode 16 Priključek Sesalni filter Tlačni priključek 11 Tlačni vod * 17 Namakanje kit 12 Ročaj za prenašanje Nepovratni ventil *...
  • Página 136 T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17 D – 74915 Waibstadt / Germany service@tip-pumpen.de www.tip-pumpen.de...

Tabla de contenido
