Dispositivo di dispositivo (diverso da un Riparo) che
sicurezza elimina o riduce il Rischio; esso può
essere impiegato da solo o essere asso-
ciato ad un Riparo.
Cliente colui che ha acquistato la macchina e/o
che la gestisce e la utilizza (es.: ditta,
imprenditore, impresa).
Dispositivo di insieme dei componenti destinati alla
arresto funzione di arresto di emergenza; il dispo-
d'emergenza sitivo viene attivato con una azione
singola ed evita o riduce i danni alle
persone/macchine/cose/animali.
Elettrocuzione scarica accidentale di corrente elettrica
sul corpo umano.

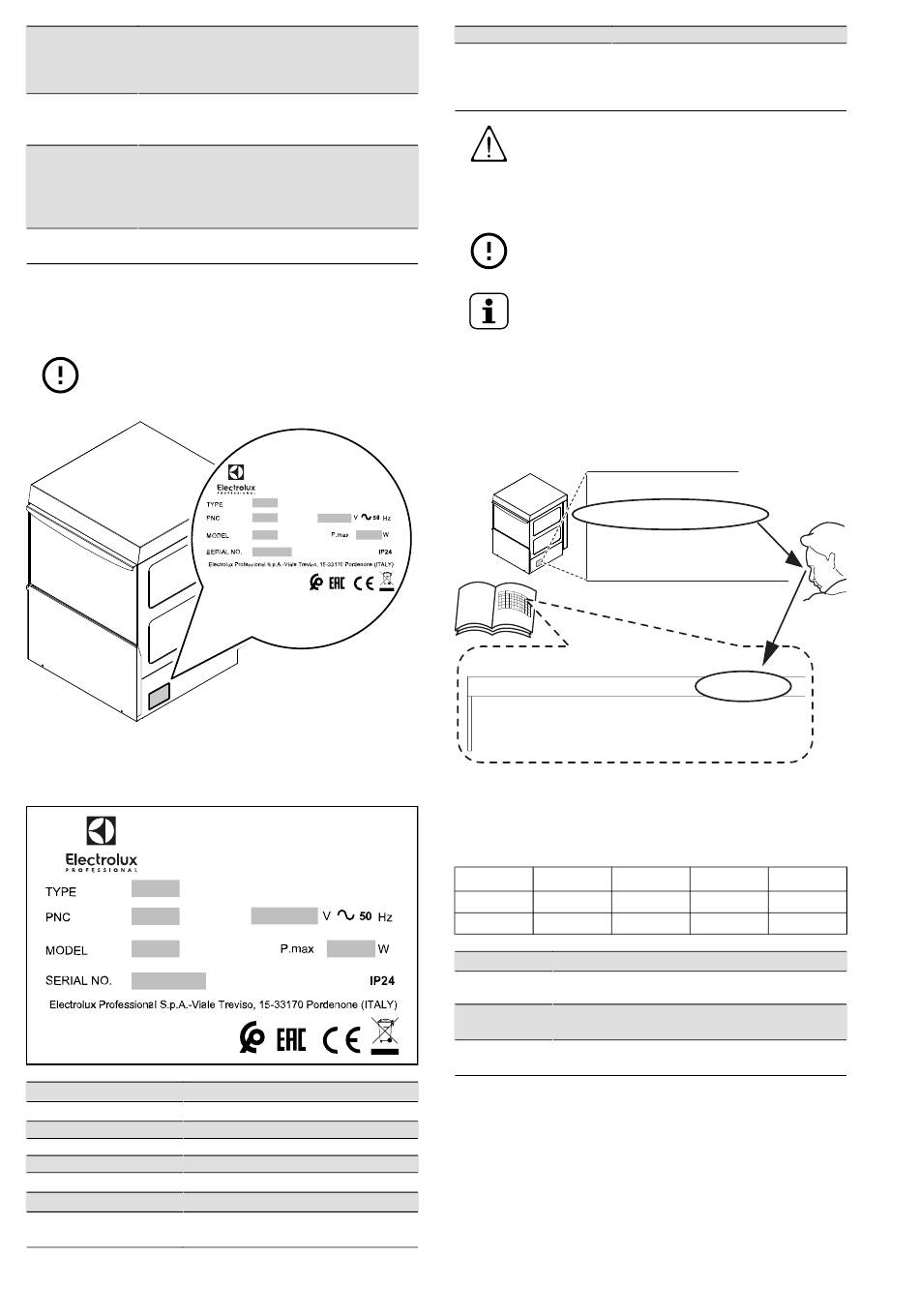

D.3 Posizione targhetta caratteristiche
La targhetta caratteristiche si trova sul pannello frontale
dell'apparecchiatura.
IMPORTANTE
Fare riferimento ai dati indicati nella targhetta
caratteristiche della macchina per i rapporti con
l'Assistenza Clienti o con il Costruttore.
D.4 Dati di identificazione della macchina
Si riporta la riproduzione della marcatura o targhetta caratteri-
stiche presente sulla macchina:
TIPOLOGIA tipologia macchina
PNC codice apparecchiatura
MODELLO descrizione commerciale
N. DI SERIE numero di serie
380-415V 3N~ tensione di alimentazione
50 Hz frequenza di alimentazione
6.68 kW potenza massima installata
IP23 grado di protezione alla polvere e
all'acqua
28
CE marcatura CE
Electrolux Professio- Costruttore
nal SpA, Viale Treviso
15, 33170 Pordenone,
Italy
AVVERTENZA
Non rimuovere, manomettere o
rendere illeggibile la marcatura
della macchina.
IMPORTANTE
All'atto della demolizione della macchina la marca-
tura dovrà essere distrutta.
NOTA!
Fare riferimento ai dati contenuti sulla marcatura
della macchina, per i rapporti con il costruttore (ad
esempio: per la richiesta di pezzi di ricambio, ecc.).
D.5

Come individuare i dati tecnici

Per identificare i dati tecnici, è necessario leggere nella
targhetta caratteristiche la descrizione di fabbrica del prodotto
(F. Mod.), individuare i dati salienti che caratterizzano la
macchina e consultare il paragrafo F DATI TECNICI.
F. Mod EXLIG
Main techn ical characterist ics
MODEL
Supply
Power supply voltage
Frequency
D.5.1 Come interpretare la descrizione di fabbrica
La descrizione di fabbrica presente nella targhetta caratteristi-
che ha il seguente significato (vengono di seguito riportati
alcuni esempi):
(1) (2)
E XL
Z XL
(1) Marchio E = Electrolux, Z = Zanussi
(2) Tipo XL = Sottobanco
macchina
(3) Tipo I = Doppio isolamento
macchina Vuoto = Isolamento singolo
(4 - 5) G = Pompe detergente e scarico installate
Opzioni W = Addolcitore acqua installato
D.6 Responsabilità
Si declina ogni responsabilità per danni ed anomalie di
funzionamento causati da:
• inosservanza delle indicazioni
manuale;
• riparazioni eseguite non a regola d'arte e sostituzione di
ricambi diversi da quelli specificati nel catalogo parti di
ricambio (il montaggio e l'impiego di parti di ricambio ed
accessori non originali può influire negativamente sul
.
EXLIG
Electric
V 230 1N
Hz 50
(3) (4) (5)
I G
I W G
fornite nel presente
