ENFOQUE
•
Con MANUALMENTE/MANUALLY, el carro del lente de enfoque es llevado hasta una posición
absoluta en el campo de grabado, a fin de enfocar el rayo láser sobre la superficie de su pieza (en
vez de utilizar la función Enfoque automático/ AUTOFOCUS), o de alcanzar una posición absoluta
en el campo de grabado con la ayuda del puntero de punto rojo. Para encender el puntero de
punto rojo, basta con abrir la tapa. Dándole clic con el botón izquierdo del ratón a la ventana
principal en esta etiqueta, Vd. podrá posicionar el carro del lente de enfoque VersaLASER en
cualquier punto deseado en el área de trabajo. Sin embargo, Vd. también puede introducir los
valores de la posición deseada escribiendo las coordenadas X e Y en los campos respectivos
situados en la pantalla, abajo a la izquierda.
•
Con GO HOME, el carro del lente de enfoque se desplazará hasta el rincón derecho arriba del área
de trabajo.
•
Por vía electrónica y mecánica, el botón REINICIO X-Y/RESET X-Y hará volver el carro del lente
de enfoque nuevamente a su posición de partida, si es que se le occurrió a Vd. colocarlo
involuntariamente fuera de su posición.
•
Por vía electrónica y mecánica, REINICIO Z/RESET Z posicionará la mesa de grabado - en el
eje Z – nuevamente en su punto de partida. Vd. está OBLIGADO de pulsar este botón si se le ha
calado la mesa accidentalmente al colocar Vd. una carga excesiva sobre ella – en el caso
contrario, el VersaLASER no enfocará el rayo correctamente.
•
Los botones con las flechas hacia ARRIBA y ABAJO son idénticos a las teclas situadas en el
teclado VersaLASER y sirven para subir o bajar el eje Z.
ABOUT
Esta etiqueta informa sobre la versión del software del PCV, sobre nosotros, sobre el número de serie
y la versión del firmware de su VersaLASER (estas informaciones sólo se ven cuando su aparato
VersaLASER está conectado con su ordenador).
Hacer una prueba, paso a paso
Ahora demostraremos cómo se utiliza el VersaLASER con CorelDRAW11 para elaborar un llavero de
madera. Como ejemplo, tomaremos una pieza de madera dura de 100 x 50 x 3 mm, para trabajarla
con grabado raster y corte vector.
Paso 1 – Cómo crear el modelo gráfico
Abra CorelDRAW11 y cree una gráfica nueva. Verifique si están
definidas las dimensiones de página 406,4 mm de ancho y
304,8 mm de alto (modelo VL-200), o 609,6 mm de ancho y
304,8 mm de alto (modelo VL-300) y que está seleccionada la
orientación de página Apaisada. Dibuje las letras con relleno
NEGRO y SIN contornos. Escriba p. ej. la palabra "KEYCHAIN"
("LLAVERO"). A continuación, dibuje un recuadro ROJO rectangular
de línea fina de contorno ("hairline") (sin relleno) alrededor de la
palabra y redondee las esquinas si lo desea. Ahora añada un pequeño círculo (también delineado con
la misma línea fina de contorno ROJA ["hairline"] sin relleno) para el anillo de la llave. Posicione la

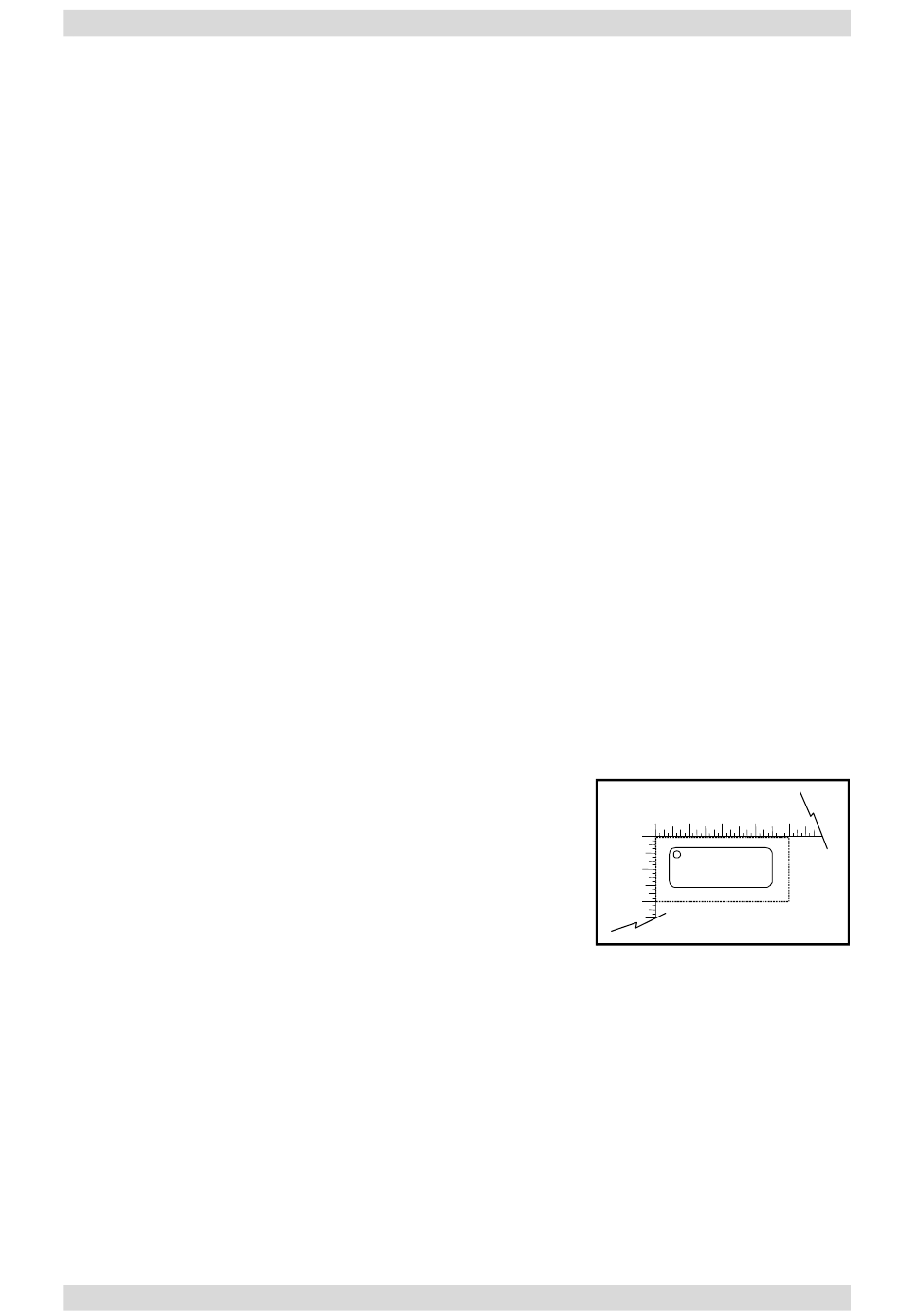

gráfica en la pantalla de su ordenador en el rincón superior izquierdo de la página, tal como se ve en la
imagen.
Paso 2 – Imprimir su modelo gráfico
Cuando Vd. esté listo para imprimir el fichero, seleccione, desde CorelDraw11, en el menú del fichero,
la opción IMPRIMIR/PRINT. En la ventana de diálogo correspondiente que aparecerá entonces,
verifique que el nombre de la impresora VersaLASER figure en la lista desplegable, y pulse
IMPRIMIR/PRINT. Emergerá entonces la ventana de diálogo Configuración del VersaLASER/
Versalaser Settings. Seleccione su material haciendo clic en la categoría apropiada entre las listadas a
la izquierda (en nuestro caso: madera), y a continuación, haga clic en el tipo de material apropiado
entre los tipos listados a la derecha (en nuestro caso: madera dura). En el caso en el que el material
haya ya recibido oficialmente un código de material VersaLASER, basta con escribir este código en el
campo código, y la base de datos indicará automáticamente el material correcto. Dado que
colocaremos la pieza directamente sobre la superficie de trabajo, deje seleccionado el parámetro
FUNCIONAMIENTO
Sección 3-3
0
1
2
3
4
KEYCHAIN
