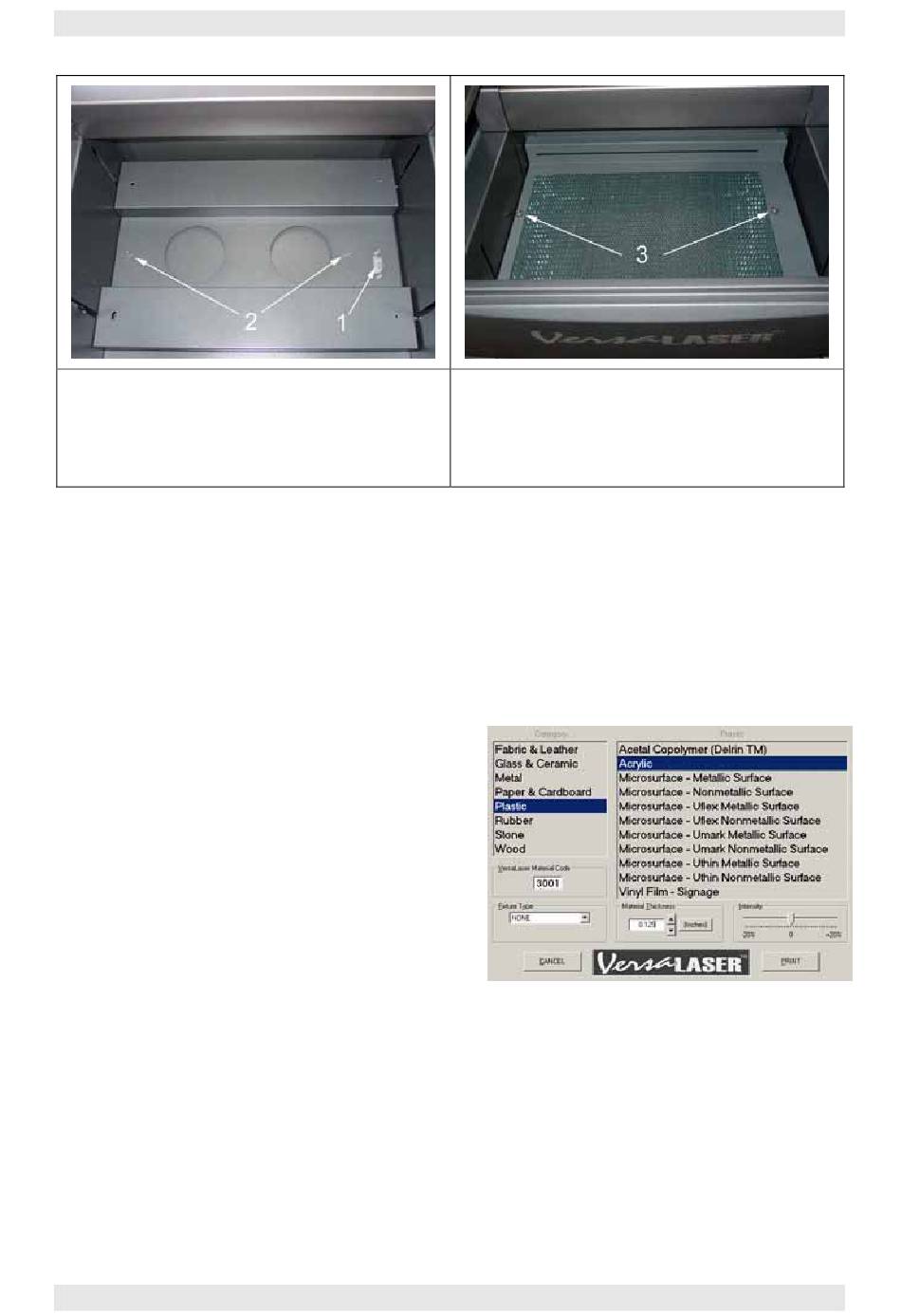

En el interior del VersaLASER, Vd. encontrará
una ranura ancha con un enchufe eléctrico
autoalineante (1) a la derecha y dos pernos de
posicionamiento (2).
Setup de las gráficas
Abra su software gráfico. En nuestro caso, vamos a utilizar CorelDRAW11 y crear una gráfica nueva.
Vd. podrá efectuar el lay-out de su gráfica como si estuviese instalada la mesa de grabado normal.
La superficie de la estructura en forma de nidos de abeja excede ligeramente de la zona imprimible del
VersaLASER. Dado que la mesa no dispone de reglas que sirvan de referencia, Vd. puede, si lo desea,
utilizar el puntero de punto rojo para facilitar el posicionamiento.
Imprimir
Para imprimir, proceda como lo suele hacer normal-
mente.
Cuando emerge la ventana de diálogo
"Configuración/Parámetros del VersaLASER"/ "Versa-
LASER Settings", seleccione su categoría y su tipo de
material, como de costumbre. En la sección "Tipo de
fijación"/"Fixture Type", seleccione NINGUNO/NONE
en la lista desplegable. Con un compás de espesores
u otro aparato de medida similar, mida el espesor de
su material, introduzca este valor en el espacio
"Grosor del material"/"Material Thickness" y pulse
"Imprimir"/"Print". Como de costumbre, la orden de
imprimir será memorizada en su disco duro y
aparecerá en el PCV como la siguiente orden que ha
de ser ejecutada. El VersaLASER sabe automáticamente si está instalada esta mesa de corte o no, y
compensará automáticamente la diferencia de altura de enfoque. Coloque su pieza directamente sobre
la mesa de corte y empiece a cortar.
Nota: En los bordes de la cara opuesta de la pieza, puede que Vd. observará un ligero "efecto de
molde", que es debido a la reflectibilidad del material con estructura de nidos de abeja, y que es
normal. A fin de disminuir este efecto, trate de reducir el valor "Intensidad"/"Intensity". Para
suprimir dicho efecto por completo, Vd. tendrá que instalar su pieza sobre unos distanciadores
de una altura mínima de 3 a 6 mm que se colocarán entre la superficie con nidos de abeja, por
una parte, y su pieza, por otra, pero que no deberán obstaculizar el camino del rayo láser. Si Vd.
opta por esta solución, no olvide seleccionar "Definido por el usuario"/"Custom" en la sección
"Tipo de fijación"/Fixture Type", e introducir el valor de la altura de su distanciador en el
espacio "Altura"/"Height".
ACCESORIOS
Sujete la mesa con las manos mediante los
tornillos de cabeza moleteada (3) e introdúzcala
en la ranura moviéndola un poco hasta que el
conector enganche y que la mesa descanse de
lleno sobre su superficie de soporte.
Sección 5-5
