Introducción

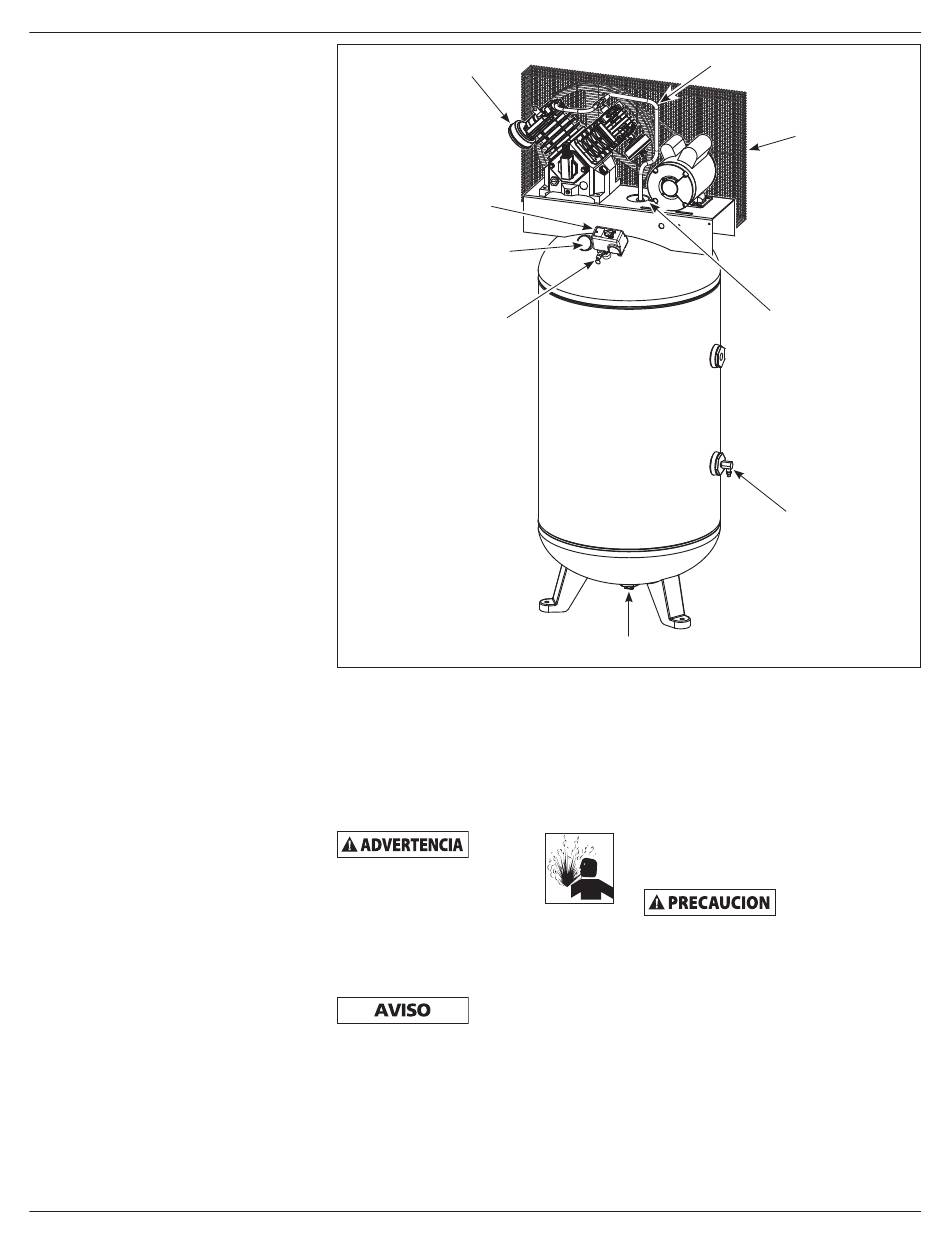

Vea la Figura 1 .
PARA InSTAlARle UnA vAlvUlA De
CIeRRe
Debe instalarle una válvula de cierre
en el orificio de salida del tanque para
controlar el flujo de aire que sale del
tanque . La válvula se debe colocar entre
el tanque y las tuberías .
Presostato - Sistema de encendido
automático - En "auto", el compresor
se apaga automáticamente cuando la
presión del tanque alcanza la presión
máxima fijada . Después de gastar el
aire del tanque y que la presión baje
al nivel bajo preajustado, el presostato
automáticamente vuelve a prender
el motor . En "off", el compresor no
puede funcionar . El presostato debe
estar en "off" cuando vaya a conectar
o desconectar el cordón eléctrico del
tomacorrientes .
Cuando el presostato apaga el motor
usted podrá oir la salida de aire de
la válvula de descarga del presostato
por un breve tiempo . Esto descarga la
presión de aire del tubo de descarga
y permite que el compresor vuelva a
arrancar con facilidad . Para las unidades
sin presostato manual, cuando sea
necesario poner el presostato en OFF,
use el interruptor que corta la energía .
Descargador - Este instrumento
ubicado en el presostato permite la
salida de aire comprimido para facilitar
que el motor arranque bajo presión .
Regulador - El regulador controla
la presión de aire que sale por la
manguera (Se vende por separado) .
válvula de Seguridad ASMe - Esta
válvula libera el aire automáticamente
si la presión del tanque excede el nivel
máximo fijado .
Tubo de Descarga - Este tubo
transporta el aire comprimido del
cabezal a la válvula de chequeo . Este
tubo se calienta mucho durante el
uso . Para evitar el riesgo de sufrir
quemaduras severas, nunca toque el
tubo de descarga .
válvula de Chequeo - Esta válvula de
un solo sentido permite la entrada de
aire al tanque, pero evita que se regrese
al cabezal .
Tapa de las Bandas - Cubre la banda,
la polea del motor y el volante .
Filtro de aire
Presostato
Medidor de presión
del tanque
Válvula de
seguridad ASME
Figure 1
válvula de drenaje del tanque - Esta
válvula está ubicada en la parte inferior
y lateral del tanque . Úsela para drenar
la humedad del tanque diariamente
para reducir el riesgo de que el tanque
se oxide .
Instalación
Desconecte el cordón
eléctrico y amárrelo y
después libere toda la
presión del sistema antes de tratar
de instalarlo, darle servicio o darle
cualquier tipo de mantenimiento.

UBICACIOn

Este compresor
no está diseñado
para instalarse a la intemperie.
Es sumamente importante que instale
el compresor en un área limpia y
bien ventilada donde la temperatura
ambiental no exceda los 38,1˚ C .
31 Sp
Tubo de descarga
Tapa de la
correa
Válvula de
Chequeo
Válvula de
desagüe lateral
Válvula de desagüe del fondo
La distancia mínima entre el volante
del compresor o ventilador y la pared
debe ser de 45,7 cm (18 inches) para
tener acceso a la llave de drenaje sin
incovenientes .
No coloque la entrada de aire del
compresor en un área donde haya
vapor, se rocíe pintura o arena o haya
ningún otro tipo de contaminación .
InSTAlACIOn
Nunca instale el
compresor sobre
las bases de madera usadas para
transportarlo.
INSTALACION EN EL PISO (TODAS LAS
UNIDADES)
DeBeRA atornillar las patas a una
superficie plana y nivelada, tal
como un piso de concreto o una
base de concreto aparte . Debe usar
almohadillas aislantes entre las patas
del tanque y el piso . no apriete los
pernos excesivamente. (Parte núm .
MP346100AJ, disponible por separado) .
Permita que las almohadillas absorban
la vibración . Deberá instalar conexiones
flexibles entre el tanque y las tuberías .
