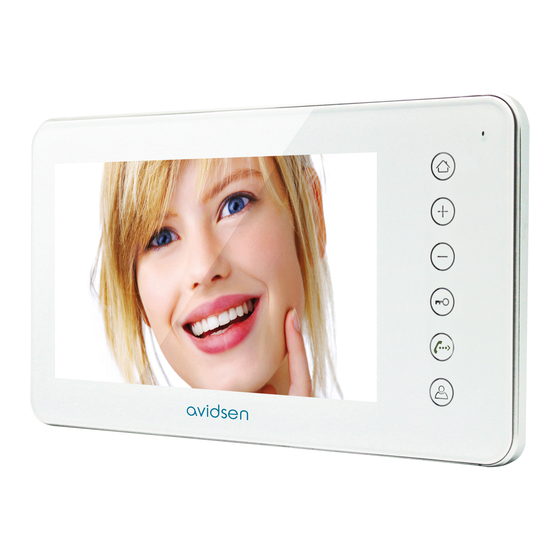

- Página 1 Moniteur vidéo 122398 www.avidsen.com 122294...
-
Página 2: Précautions D'utilisation
IMPORTANT 1 - INTRODUCTION Ce moniteur est compatible exclusivement avec les unités externes Avidsen code 102297, 112297 et 112298. Caractéristiques principales : • Réception vidéo en couleurs. Lorsqu'un visiteur appuie sur le bouton d'appel de l'unité externe, celle-ci transmet immédiatement l'image au moniteur et une agréable sonnette signale sa présence. - Página 3 PRODUIT 2 - CONTENU Moniteur Équerre pour installation murale Alimentation Chevilles Vis de fixation 3 - CARACTÉRISTIQUES TECHNIQUES Moniteur • Écran : couleurs 7 pouces LCD • Standard vidéo : PAL/NTSC • Résolution : 800 x 480 • Alimentation : avec adaptateur réseau 230 VCA 50 Hz/15 VCC 1 A fourni •...
-
Página 4: Description Du Produit
PRODUIT 4 - DESCRIPTION DU PRODUIT Moniteur Moniteur couleur LCD 7 pouces Micro (partie supérieure) Touche Menu : elle permet de voir le niveau de luminosité, de contraste et le réglage des couleurs de l'image. Touche « + » : elle permet de régler la luminosité, le contraste et les couleurs. Elle permet également de changer de sonnerie. -
Página 5: Installation Du Moniteur
INSTALLATION 5 - INSTALLATION DU MONITEUR N.B. : la hauteur d'installation recommandée est d'environ 160 cm depuis le sol. Fixer l'équerre au mur à l'aide des vis et chevilles fournies. 65 mm ø7 mm Après avoir branché le moniteur (voir paragraphe « connexions »), accrocher le moniteur à... -
Página 6: Branchement Électrique
CONNEXIONS 6 - BRANCHEMENT ÉLECTRIQUE 6.1 - AVEC UNITÉ EXTERNE 1 TOUCHE (code 102297) ET SERRURE ÉLECTRIQUE serrure électrique 12 V de 500 mA à 1 A (non fournie) jaune noir rouge blanc Alimentation (fourni) 6.2 - AVEC UNITÉ EXTERNE 2 TOUCHES (code 112297) ET SERRURE ÉLECTRIQUE MONITEUR 1 MONITEUR 2 serrure électrique 12 V... - Página 7 CONNEXIONS 6.3 - AVEC UNITÉ EXTERNE 4 TOUCHES (code 112298) ET SERRURE ÉLECTRIQUE serrure électrique 12 V MONITEUR 1 MONITEUR 3 de 500 mA à 1 A (non fournie) MONITEUR 2 MONITEUR 4 6.4 - AVEC UNITÉ EXTERNE 1 TOUCHE (code 102297) ET AUTOMATISME contact d'ouverture/fermeture de l'automatisme (non fourni)
-
Página 8: Unité Externe
CONNEXIONS 6.5 - BRANCHEMENT SUR PLUSIEURS UNITÉS EXTERNES Il est possible de brancher le moniteur sur plusieurs unités externes, exclusivement issues des séries Nordström et Nordström2, sur la même installation (jusqu'à 3 : code 102297, 112297 et 1 : code 112298). Chaque unité externe doit être configurée pour pouvoir fonctionner avec les autres. - Página 9 3,6 mm, où doit être branché à l'âme (ou câble central) et à la gaine externe du câble coaxial. Pour cette opération, nous recommandons l'utilisation des câbles Avidsen code 102238 et 102239.
-
Página 10: Ouverture Automatique De Porte (En Option)
UTILISATION 7 - UTILISATION 7.1 - IDENTIFIER LE VISITEUR ET LUI PARLER Le visiteur appuie sur la touche d'appel depuis l'unité externe : - la sonnette électronique s'active à travers le haut-parleur du moniteur et l'unité externe s'active : l'image du visiteur apparaît alors à l'écran. - Pour communiquer avec le visiteur, appuyer sur la touche ➑. - Página 11 Le moniteur comprend une fonction INTERCOM : dans ce cas de branchement en parallèle de plusieurs moniteurs (jusqu'à 3 moniteurs au total de la série Avidsen Nordström/Nordström2), il est possible d'activer la communication entre les moniteurs en utilisant la touche ➐ pour appeler et la touche ➑ pour répondre/ mettre fin à...
- Página 12 Importé de /ÅéóÜãåôáé áðü ôçí : Avidsen srl via Borletti 18 20010 S. Stefano Ticino (MI) - Italy Made in China KáôáóêåõÜæåôáé óôçí Kßíá...
- Página 13 Video beeldscherm 122398 www.avidsen.com 122294...
- Página 14 BELANGRIJK 1 - INLEIDING Dit beeldscherm is uitsluitend compatibel met de externe units van Avidsen art. 102297, 112297 en 112298. Belangrijkste eigenschappen: • Ontvangst kleurenbeeld. Als een bezoeker op de oproepknop van de externe unit drukt, zal de externe unit onmiddellijk het beeld naar het beeldscherm sturen en wordt de aanwezigheid met een vriendelijk geluid gemeld.
- Página 15 PRODUCT 2 - INHOUD Beeldscherm Element voor de installatie aan de muur Voeding Pluggen Bevestigingsschroef 3 - TECHNISCHE EIGENSCHAPPEN Beeldscherm • Scherm: 7’’ LCD-kleurenscherm • Videostandaard: PAL/NTSC • Resolutie: 800 x 480 • Voeding: adapter 230Vac 50Hz/15Vdc 1A meegeleverd • Verbruik: van 150mA tot 500mA •...
-
Página 16: Productbeschrijving
PRODUCT 4 - PRODUCTBESCHRIJVING Beeldscherm 7” lcd-kleurenbeeldscherm Microfoon (bovenkant) Menutoets: voor de weergave van de helderheid, het contrast en de kleur van het beeld. Toets «+»: voor het wijzigen van de helderheid, het contrast en de kleur. Maakt het ook mogelijk om de beltoon te wijzigen. Toets «-»: voor het wijzigen van hetvolume, de helderheid, het contrast en de kleur. - Página 17 INSTALLATIE 5 - INSTALLATIE VAN HET BEELDSCHERM N.B.: De aanbevolen installatiehoogte is op circa 160cm boven de grond. Bevestig het element met behulp van de meegeleverde schroeven en pluggen aan de muur. 65mm ø7mm Verricht de verbindingen van het beeldscherm (zie paragraaf "aansluitingen") en haak het beeldscherm aan het element.
-
Página 18: Elektrische Verbinding
AANSLUITINGEN 6 - ELEKTRISCHE VERBINDING 6.1 - MET EXTERNE UNIT 1 TOETS (art. 102297) EN ELEKTRISCH SLOT elektrisch slot 12V van 500mA tot 1A (niet meegeleverd) geel zwart rood voeding (meegeleverd) 6.2 - MET EXTERNE UNIT 2 TOETSEN (art. 112297) EN ELEKTRISCH SLOT BEELDSCHERM 1 BEELDSCHERM 2 elektrisch slot 12V... - Página 19 AANSLUITINGEN 6.3 - MET EXTERNE UNIT 4 TOETSEN (art. 112298) EN ELEKTRISCH SLOT elektrisch slot 12V BEELDSCHERM 1 BEELDSCHERM 3 van 500mA tot 1A (niet meegeleverd) BEELDSCHERM 2 BEELDSCHERM 4 6.4 - MET EXTERNE UNIT 1 TOETS (art. 102297) EN AUTOMATISME openings-/sluitcontact van het automatisme (niet meegeleverd)
- Página 20 AANSLUITINGEN 6.5 - VERBINDING MET MEERDERE INTERNE UNITS Op het beeldscherm kunnen uitsluitend meerdere externe units uit de series Nordström en Nordström2 in dezelfde installatie worden aangesloten (maximaal 3 art. 102297,112297 en 1 art. 112298). Elke externe unit dient te worden geconfigureerd om samen met de andere units te kunnen functioneren.
-
Página 21: Tussen Het Beeldscherm En De Externe Unit (Max. 100M)
3,6mm, waarin u aansluit op de kern (of centrale kabel) en u aansluit op de huls van de coaxkabel. Voor deze handeling bevelen we het gebruik aan van de Avidsen-kabels art. 102238 en 102239. -
Página 22: De Bezoeker Identificeren En Ermee Communiceren
GEBRUIK 7 - GEBRUIK 7.1 - DE BEZOEKER IDENTIFICEREN EN ERMEE COMMUNICEREN De bezoeker drukt op de oproeptoets op de externe unit: - De elektronische bel wordt door de luidspreker van het beeldscherm geactiveerd en de externe unit wordt ingeschakeld: het beeld van de bezoeker wordt op het scherm weergegeven. - Página 23 Het beeldscherm bevat de INTERCOM-functie: bij een parallelle aansluiting van meerdere beeldschermen (maximaal 3 beeldschermen uit de serie Avidsen Nordström/ Nordström2) kan de communicatie tussen de beeldschermen worden opgestart met een druk op de toets ➐ voor het verrichten van de oproep en de toets ➑...
-
Página 24: Videomonitor
Videomonitor 122398 www.avidsen.com 122294... -
Página 25: Vorsichtsmassnahmen Für Den Gebrauch
WICHTIG 1 - EINLEITUNG Dieser Monitor ist ausschließlich mit den Außeneinheiten mit Avidsen Cod. 102297, 112297 und 112298 kompatibel. Technische Haupteigenschaften: • Video-Empfang in Farbe. Wenn ein Besucher die Ruftaste der Außeneinheit betätigt, überträgt diese unverzüglich das Bild an den Monitor und ein angenehmes Klingeln zeigt dessen Präsenz an. -
Página 26: Technische Eigenschaften
PRODUKT 2 - EINLEITUNG Monitor Winkelmaß für Wand-Installation Versorgungseinheit Dübel Befestigungsschrauben 3 - TECHNISCHE EIGENSCHAFTEN Monitor • Bildschirm: 7"-LCD-Farbbildschirm • Video-Standard: PAL/NTSC • Auflösung: 800 x 480 • Versorgung: Mit mitgeliefertem 230Vac 50Hz/15Vdc 1A-Netzadapter • Stromverbrauch: von 150mA bis 500mA •... - Página 27 PRODUKT 4 - PRODUKTBESCHREIBUNG Monitor 7” LCD-Farbmonitor Mikrofon (obererTeil) Menü-Taste: Ermöglicht die Anzeige von Helligkeit, Kontrast und Farbe des Bildes. Taste «+»: ermöglicht dieÄnderung der Helligkeits-, Kontrast- und Farbstufe. Außerdem kann das Klingelzeichen geändert werden. Taste «-»: ermöglicht die Änderung vonLautstärke, Helligkeit, Kontrast und Farbe.
-
Página 28: Installation Des Monitors
INSTALLATION 5 - INSTALLATION DES MONITORS ANMERKUNG: Es wird eine Installationshöhe von zirka 160 cm vom Boden empfohlen. Befestigen Sie das Winkelmaß mithilfe der mitgelieferten Schrauben und Dübeln an der Wand. 65mm ø7mm Nachdem Sie die Anschlüsse des Monitors getätigt haben (siehe Abschnitt "Anschlüsse"), hängen Sie den Monitor am Winkelmaß... - Página 29 ANSCHLÜSSE 6 - STROMANSCHLUSS 6.1 - MIT 1-TASTEN-AUSSENEINHEIT (Cod. 102297) UND ELEKTROSCHLOSS 12V-Elektrisches Schloss von 500mA bis 1A (nicht mitgeliefert) gelb schwarz weiß Versorgungseinheit (mitgeliefert) 6.2 - MIT 2-TASTEN-AUSSENEINHEIT (Cod. 112297) UND ELEKTROSCHLOSS MONITOR 1 MONITOR 2 12V-Elektrisches Schloss von 500mA bis 1A (nicht mitgeliefert)
- Página 30 ANSCHLÜSSE 6.3 - MIT 4-TASTEN-AUSSENEINHEIT (Cod. 112298) UND ELEKTROSCHLOSS 12V-Elektrisches Schloss MONITOR 1 MONITOR 3 von 500mA bis 1A (nicht mitgeliefert) MONITOR 2 MONITOR 4 6.4 - MIT 1-TASTEN-AUSSENEINHEIT (Cod. 102297) UND AUTOMATISMUS Öffnungs-/Verschlusskontakt des Automatismus (nicht mitgeliefert) gelb schwarz weiß...
- Página 31 ANSCHLÜSSE 6.5 - VERBINDUNG MIT MEHREREN AUSSENEINHEITEN An den Monitor können mehrere Außeneinheiten ausschließlich der Baureihe Nordström und Nordström2 an dieselbe Anlage angeschlossen werden (bis zu 3 Cod. 102297,112297 und 1 Cod. 112298). Jede Außeneinheit muss konfiguriert werden, um zusammen mit den anderen betrieben zu werden.
- Página 32 Bei Störungen ist es erforderlich, die Verbindungen durch ein einziges Koaxial-Kabel mit Mindestdurchmesser 3,6mm zu ersetzen, wo an die Seele (oder das mittlere Kabel) und an den Außenstrumpf des Koaxialkabels angeschlossen wird. Für diese Operation empfehlen wir, Avidsen-Kabel Code. 102238 und 102239 zu verwenden.
- Página 33 GEBRAUCH 7 - GEBRAUCH 7.1 - ERKENNEN UND SPRECHEN MIT BESUCHER Der Besucher drückt die Ruftaste der Außeneinheit: - Die elektronische Klingel erschallt über die Lautsprecher und die Außeneinheit wird aktiviert: Das Bild des Besuchers erscheint auf dem Bildschirm. - Für die Kommunikation mit dem Besucher drücken Sie die Taste ➑. Um das Gespräch zu beenden und die Außeneinheit zu deaktivieren, drücken Sie erneut die Taste ➑.
- Página 34 • Keines der Bestandteile dieses Produktes darf von Personen geöffnet oder repariert werden, die nicht bei AVIDSEN angestellt sind. • Jegliche Reparatur durch Personen, die nicht von AVIDSEN angestellt sind, führen zum Verfall der Garantie. TELEFONAUSKUNFT Bei Problemen kontaktieren Sie bitte unsere Hotline unter +324/264.86.68.
-
Página 35: Monitor De Vídeo
Monitor de vídeo 122398 www.avidsen.com 122294... -
Página 36: Introducción
IMPORTANTE: es necesario leer con atención el manual de uso antes de proceder a la instalación. En caso de que surja algún problema, los técnicos de Avidsen están a su disposición para darle toda la información necesaria. ATENCIÓN: Un error a la hora de conectar los cables podría dañar gravemente el videoportero y anular la garantía. - Página 37 PRODUCTO 2 - CONTENIDO Monitor Escuadra para instalación en pared Alimentación Tacos Tornillos de fijación 3 - CARACTERÍSTICAS TÉCNICAS Monitor • Pantalla: LCD 7" en color • Tipo de señal: PAL/NTSC • Resolución: 800 x 480 • Alimentación: con adaptador de red 230 VCA 50 Hz / 15 VCC 1 A, incluido •...
-
Página 38: Descripción Del Producto
PRODUCTO 4 - DESCRIPCIÓN DEL PRODUCTO Monitor Monitor LCD 7” en color Micrófono (parte superior) Botón Menú: muestra el nivel de luminosidad, contraste y color de la imagen. Botón «+»: sirve para modificar el nivel de luminosidad, contraste y color. También sirve para cambiar el timbre. -
Página 39: Instalación De Monitor
INSTALACIÓN 5 - INSTALACIÓN DE MONITOR Nota: Se recomienda instalar el aparato a una altura de unos 160 cm respecto al suelo. Fijar la escuadra en la pared por medio de los tornillos y los tacos incluidos. 65 mm ø7 mm Una vez conectado el monitor (ver sección «conexiones»), enganchar el monitor en la escuadra. -
Página 40: Conexión Eléctrica
CONEXIONES 6 - CONEXIÓN ELÉCTRICA 6.1 - CON UNIDAD EXTERNA 1 BOTÓN (cód. 102297) Y CERRADERA ELÉCTRICA cerradera eléctrica 12 V de 500 mA a 1 A (no incluida) amarillo negro rojo blanco alimentación (incluida) 6.2 - CON UNIDAD EXTERNA 2 BOTONES (cód. 112297) Y CERRADERA ELÉCTRICA MONITOR 1 MONITOR 2 cerradera eléctrica 12 V... -
Página 41: Conexiones
CONEXIONES 6.3 - CON UNIDAD EXTERNA 4 BOTONES (cód. 112298) Y CERRADERA ELÉCTRICA MONITOR 1 MONITOR 3 cerradera eléctrica 12 V de 500 mA a 1 A (no incluida) MONITOR 2 MONITOR 4 6.4 - CON UNIDAD EXTERNA 1 BOTÓN (cód. 102297) Y AUTOMATISMO contacto de apertura/cierre del automatismo (no incluido) -
Página 42: Conexión Con Varias Unidades Externas
CONEXIONES 6.5 - CONEXIÓN CON VARIAS UNIDADES EXTERNAS El monitor se puede conectar con varias unidades externas, únicamente de la serie Nordström y Nordström2, en una misma instalación (hasta 3 cód. 102297,112297 y 1 cód. 112298). Se deberá configurar cada unidad externa para que funcione junto con las demás. -
Página 43: Conexión Con Varios Monitores
único cable coaxial con un diámetro mínimo de 3,6 mm, conectado al alma (o cable central) y a la toma de tierra externa del coaxial. Para esta operación, se aconseja utilizar los cables Avidsen, cód. 102238 y 102239. -
Página 44: Identificar Al Visitante Y Hablar Con Él
UTILIZACIÓN 7 - UTILIZACIÓN 7.1 - IDENTIFICAR AL VISITANTE Y HABLAR CON ÉL El visitante pulsa el botón de llamada en la unidad externa: - Se activa el timbre electrónico por medio del altavoz del monitor y también se activa la unidad externa; la imagen del visitante aparece en la pantalla. - Para hablar con el visitante, es necesario pulsar el botón ➑. -
Página 45: Utilización
UTILIZACIÓN monitores conectados en paralelo (hasta 3 monitores en total, de la serie Avidsen Nordström/ Nordström2) se puede activar la comunicación entre monitores pulsando el botón ➐ para llamar y el botón ➑ para responder/cortar la comunicación. 7.6 - MODIFICAR LA CONFIGURACIÓN DEL MONITOR Se pueden modificar los valores de luminosidad, contraste y color. - Página 46 Monitor de vídeo 122398 www.avidsen.com 122294...
-
Página 47: Precauções De Utilização
IMPORTANTE 1 - INTRODUÇÃO Este monitor é unicamente compatível com as unidades externas Avidsen, cód. 102297, 112297 e 112298. Caraterísticas principais: • Receção de vídeo a cores. Quando um visitante preme o botão de chamada da unidade externa, esta transmite imediatamente a imagem para o monitor e uma campainha agradável indica a presença da pessoa. -
Página 48: Características Técnicas
PRODUTO 2 - INTRODUÇÃO Monitor Suporte para instalação na parede Alimentador Buchas Parafusos de fixação 3 - CARACTERÍSTICAS TÉCNICAS • Monitor • Ecrã: LCD a cores de 7’’ • Normas de vídeo: PAL/NTSC • Resolução: 800 x 480. • Alimentação: com adaptador de rede 230V AC 50 Hz/15 V DC 1 A fornecido •... -
Página 49: Descrição Do Produto
PRODUTO 4 - DESCRIÇÃO DO PRODUTO Monitor Monitor LCD a cores de 7” Microfone (parte superior) Tecla Menu: permite visualizar o nível de luminosidade, contraste e cor da imagem. Tecla «+»: permite modificar o nível de luminosidade, contraste e cor. Permite ainda modificar o toque. -
Página 50: Instalação Do Monitor
INSTALAÇÃO 5 - INSTALAÇÃO DO MONITOR Observação: A altura de instalação recomendada é de cerca de 160 cm do solo. Fixar o suporte na parede com os parafusos e as buchas fornecidos. 65 mm ø7 mm Após ter efetuado a ligação do monitor (ver parágrafo "conexões"), fixar o monitor no suporte. -
Página 51: Ligação Elétrica
CONEXÕES 6 - LIGAÇÃO ELÉTRICA 6.1 - COM UNIDADE EXTERNA 1 TECLA (cód. 102297) E FECHO ELÉTRICO fecho elétrico 12 V da 500 mA a 1 A (não fornecido) amarelo preto vermelho branco Alimentador (fornecido) 6.2 - COM UNIDADE EXTERNA 2 TECLA (cód. 112297) E FECHO ELÉTRICO MONITOR 1 MONITOR 2 fecho elétrico 12 V... - Página 52 CONEXÕES 6.3 - COM UNIDADE EXTERNA 4 TECLA (cód. 112298) E FECHO ELÉTRICO fecho elétrico 12 V MONITOR 1 MONITOR 3 da 500 mA a 1 A (não fornecido) MONITOR 2 MONITOR 4 6.4 - COM UNIDADE EXTERNA 1 TECLA (cód. 102297 E MECANISMO contato de abertura/fecho do mecanismo (não fornecido)
-
Página 53: Unidade Externa
CONEXÕES 6.5 - LIGAÇÃO A VÁRIAS UNIDADES EXTERNAS É possível ligar ao monitor a várias unidades externas exclusivamente da série Nordström e Nordström2 na mesma instalação (até 3 cód. 102297, 112297 e 1. cód 112298). Cada unidade externa deverá ser configurada para poder funcionar juntamente com as restantes. - Página 54 Em caso de falhas, será necessário substituir as ligações com um único cabo coaxial de diâmetro mín. 3,6 mm, ligado à alma (ou cabo central) e condutor externo de malha do coaxial. Para esta opção, aconselhamos a utilização de cabos Avidsen cód. 102238 e 102239.
-
Página 55: Identificar Os Visitantes E Falar Com Eles
7.5 - FUNÇÕES INTERCOM (funciona apenas se estiverem ligados 2 ou mais monitores) O monitor possui a função INTERCOM: neste caso em que estão ligados vários monitores em paralelo (até um máximo de 3 monitores da série Avidsen Nordström/... - Página 56 ASSISTÊNCIA 707 45 11 45 Assistência técnica: telefone – apoiocliente@avidsen.pt Segunda a sexta das 09:00 h para 13,00 h e das 14,00 h às 18:00 h INFORMAÇÃO AOS UTILIZADORES ao abrigo do art. 13.º do Decreto Legislativo de 25 Julho de 2005, n.º 151 “Aplicação das Diretivas 2002/95/CE e 2003/108/CE, relativas à...
- Página 57 Importado por: Avidsen srl via Borletti 18 20010 S. Stefano Ticino (MI) - Itália Fabricado na China KáôáóêåõÜæåôáé óôçí Kßíá...
- Página 58 Monitor video 122398 www.avidsen.com 122294...
- Página 59 • Apertura automatica del cancelletto o automatismo (in opzione): tramite la pressione di un pulsante del monitor. IMPORTANTE: dovete leggere attentamente il manuale d’uso prima dell’installa- zione. In caso di problema, i tecnici Avidsen sono a Vostra disposizione per darvi tutte le informazioni necessarie. ATTENZIONE: Un errore nel collegamento dei fili può...
- Página 60 PRODOTTO 2 - CONTENUTO Monitor Squadretta per installazione a muro Alimentatore Tasselli Vite di fissaggio 3 - CARATTERISTICHE TECNICHE Monitor • Schermo : a colori 7’’ LCD • Standard video : PAL/NTSC • Risoluzione : 800 x 480 • Alimentazione : con adattatore di rete 230Vac 50Hz/15Vdc 1A in dotazione •...
-
Página 61: Descrizione Del Prodotto
PRODOTTO 4 - DESCRIZIONE DEL PRODOTTO Monitor Monitor a colori 7” LCD Microfono (parte superiore) Tasto Menu: permette di visualizzare il livello di luminosità, contrasto e colore dell’ immagine. Tasto «+»: permette di modificare il livello di luminosità, contrasto e colore. Permette inoltre di cambiare suoneria. -
Página 62: Installazione Del Monitor
INSTALLAZIONE 5 - INSTALLAZIONE DEL MONITOR N.B: L’altezza d’installazione raccomandata è di circa 160cm dal suolo. Fissare la squadretta al muro con l’aiuto delle viti e dei tasselli in dotazione. 65mm ø7mm Dopo aver effettuato i collegamenti del monitor (vedi paragrafo “connessioni”), agganciare il monitor alla squadretta. -
Página 63: Collegamento Elettrico
CONNESSIONI 6 - COLLEGAMENTO ELETTRICO 6.1 - CON UNITA’ ESTERNA 1 TASTO (cod. 102297) E SERRATURA ELETTRICA serratura elettrica 12V da 500mA a 1A (non in dotazione) giallo nero rosso bianco alimentatore (in dotazione) 6.2 - CON UNITA’ ESTERNA 2 TASTI (cod. 112297) E SERRATURA ELETTRICA MONITOR 1 MONITOR 2 serratura elettrica 12V... - Página 64 CONNESSIONI 6.3 - CON UNITA’ ESTERNA 4 TASTI (cod. 112298) E SERRATURA ELETTRICA serratura elettrica 12V MONITOR 1 MONITOR 3 da 500mA a 1A (non in dotazione) MONITOR 2 MONITOR 4 6.4 - CON UNITA’ ESTERNA 1 TASTO (cod. 102297) E AUTOMATISMO contatto di apertura/chiusura dell’automatismo (non in dotazione)
-
Página 65: Collegamento Con Piu' Unita' Esterne
CONNESSIONI 6.5 - COLLEGAMENTO CON PIU’ UNITA’ ESTERNE E’ possibile collegare al monitor più unità esterne esclusivamente serie Nordström e Nordström2 sullo stesso impianto (fino a 3 cod. 102297,112297 e 1 cod. 112298). Ogni unità esterna deve essere configurata per poter funzionare insieme alle altre. Per maggiori dettagli sulle modalità... -
Página 66: Collegamento Con Piu' Monitor
In caso di disturbi è necessario sostituire i collegamenti con un unico cavo coassiale di diametro min. 3,6mm, dove va collegato all’anima (o cavo centrale) alla calza esterna del coassiale. Per questa operazione vi consigliamo di utilizzare i cavi Avidsen cod. 102238 e 102239. -
Página 67: Attivare Una O Piu' Unita' Esterna Dal Monitor
Il monitor integra la funzione INTERCOM: in questo caso di collegamento di più monitor in parallelo (fino a 3 monitor in totale della serie Avidsen Nordström/ Nordström2) si può attivare la comunicazione tra i monitor usando il tasto ➐ per... -
Página 68: Informazione Agli Utenti
UTILIZZO 7.6 - MODIFICARE LE IMPOSTAZIONI DEL MONITOR E’ possibile modificare i valori di luminosità, contrasto e colore. Premere il tasto ➑ per attivare il monitor e successivamente il tasto ➌ per entrare nel menu di impostazioni. Premere più volte il tasto per passare da un parametro all’altro e quindi utilizzare i tasti ➍... - Página 69 Importato da /ÅéóÜãåôáé áðü ôçí: Avidsen srl via Borletti 18 20010 S. Stefano Ticino (MI) - Italy Made in China KáôáóêåõÜæåôáé óôçí Kßíá...
- Página 70 Οθόνη βίντεο 122398 www.avidsen.com 122294...
- Página 71 ΣΗΜΑΝΤΙΚΟ 1 - ΕΙΣΑΓΩΓΗ Αυτή η οθόνη είναι συμβατή αποκλειστικά με τις εξωτερικές μονάδες της Avidsen με κωδ. 102297, 112297 και 112298. Βασικά χαρακτηριστικά: • Λήψη έγχρωμων βίντεο. Όταν ένας επισκέπτης πατά το πλήκτρο κλήσης της εξωτερικής μονάδας, η τελευταία μεταδίδει αμέσως την εικόνα στην οθόνη και ένα...
-
Página 72: Τεχνικα Χαρακτηριστικα
ΠΡΟΪΟΝ 2 - ΠΕΡΙΕΧΟΜΕΝΑ Οθόνη Πλαίσιο επιτοίχιας τοποθέτησης Τροφοδοτικό Στηρίγματα Βίδες τοποθέτησης 3 - ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Μονάδα οθόνης • Οθόνη: έγχρωμη 7’’ LCD • Standard βίντεο: PAL/NTSC • Ανάλυση: 800 x 480 • Τροφοδοσία: με προσαρμογέα δικτύου 230Vac 50Hz/15Vdc 1A που περιλαμβάνεται •... -
Página 73: Περιγραφη Του Προϊοντοσ
ΠΡΟΪΟΝ 4 - ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ Μονάδα οθόνης Έγχρωμη οθόνη 7” LCD Μικρόφωνο (άνω μέρος) Πλήκτρο Μενού: επιτρέπει την προβολή της έντασης φωτεινότητας, αντίθεσης και χρώματος της εικόνας. Πλήκτρο «+»: επιτρέπει την αλλαγή της έντασης φωτεινότητας, αντίθεσης και χρώματος. Επίσης επιτρέπει την αλλαγή του ήχου κουδουνίσματος. Πλήκτρο... -
Página 74: Εγκατασταση Τησ Οθονησ
ΕΓΚΑΤΑΣΤΑΣΗ GR 5 - ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΟΘΟΝΗΣ ΣΗΜΕΙΩΣΗ: Το συνιστώμενο ύψος εγκατάστασης είναι περίπου 160 εκ. από το δάπεδο. Τοποθετήστε το πλαίσιο στον τοίχο με τη βοήθεια των παρεχόμενων βιδών και στηριγμάτων. 65mm ø7mm Αφού πραγματοποιήσετε τις συνδέσεις της οθόνης (βλ. παράγραφο "συνδέσεις"), τοποθετήστε... -
Página 75: Ηλεκτρικη Συνδεση
ΣΥΝΔΕΣΕΙΣ 6 - ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ 6.1 - ΜΕ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 1 ΠΛΗΚΤΡΟΥ (κωδ. 102297) ΚΑΙ ΗΛΕΚΤΡΙΚΟ ΚΛΕΙΔΩΜΑ ηλεκτρικό κλείδωμα 12V από 500mA έως 1A (δεν περιλαμβάνεται) κίτρινο μαύρο κόκκινο λευκό τροφοδοτικό (περιλαμβάνεται) 6.2 - ΜΕ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 2 ΠΛΗΚΤΡΩΝ (κωδ. 112297) ΚΑΙ ΗΛΕΚΤΡΙΚΟ... - Página 76 ΣΥΝΔΕΣΕΙΣ 6.3 - ΜΕ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 4 ΠΛΗΚΤΡΩΝ (κωδ. 112298) ΚΑΙ ΗΛΕΚΤΡΙΚΟ ΚΛΕΙΔΩΜΑ ηλεκτρικό κλείδωμα 12V ΟΘΟΝΗ 1 ΟΘΟΝΗ 3 από 500mA έως 1A (δεν περιλαμβάνεται) ΟΘΟΝΗ 2 ΟΘΟΝΗ 4 6.4 - ΜΕ ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ 1 ΠΛΗΚΤΡΟΥ (κωδ. 102297) ΚΑΙ ΑΥΤΟΜΑΤΙΣΜΟ...
- Página 77 ΣΥΝΔΕΣΕΙΣ 6.5 - ΣΥΝΔΕΣΗ ΜΕ ΠΕΡΙΣΣΟΤΕΡΕΣ ΕΞΩΤΕΡΙΚΕΣ ΜΟΝΑΔΕΣ Είναι δυνατό να συνδεθούν στην οθόνη περισσότερες εξωτερικές μονάδες αποκλειστικά της σειράς Nordström και Nordström2 στην ίδια εγκατάσταση (μέχρι 3 με κωδ. 102297, 112297 και 1 με κωδ. 112298). Κάθε εξωτερική μονάδα πρέπει να διαμορφωθεί ώστε είναι...
- Página 78 με ένα μοναδικό ομοαξονικό καλώδιο με ελάχ. διάμετρο 3,6mm, όπου το θα συνδεθεί με τον πυρήνα (ή κεντρικό καλώδιο) και το με το εξωτερικό χιτώνιο του ομοαξονικού. Για αυτήν τη διαδικασία σας συνιστούμε να χρησιμοποιήσετε τα καλώδια Avidsen με κωδ. 102238 και 102239.
- Página 79 ΧΡΗΣΗ 7 - ΧΡΗΣΗ 7.1 - ΑΝΑΓΝΩΡΙΣΗ ΚΑΙ ΟΜΙΛΙΑ ΜΕ ΤΟΝ ΕΠΙΣΚΕΠΤΗ Ο επισκέπτης πατά το πλήκτρο κλήσης της εξωτερικής μονάδας: - Το εξωτερικό κουδούνι ενεργοποιείται μέσω του ηχείου της οθόνης και ενεργοποιείται η εξωτερική μονάδα: στην οθόνη εμφανίζεται η εικόνα του επισκέπτη. - Για...
- Página 80 Η οθόνη περιλαμβάνει τη λειτουργία INTERCOM (Ενδοεπικοινωνία): σε αυτήν την περίπτωση, με την παράλληλη σύνδεση περισσότερων οθονών (μέχρι 3 οθόνες συνολικά της σειράς Avidsen Nordström/ Nordström2), μπορείτε να ενεργοποιήσετε την επικοινωνία μεταξύ των οθονών, πατώντας το πλήκτρο ➐ για κλήση και το...
