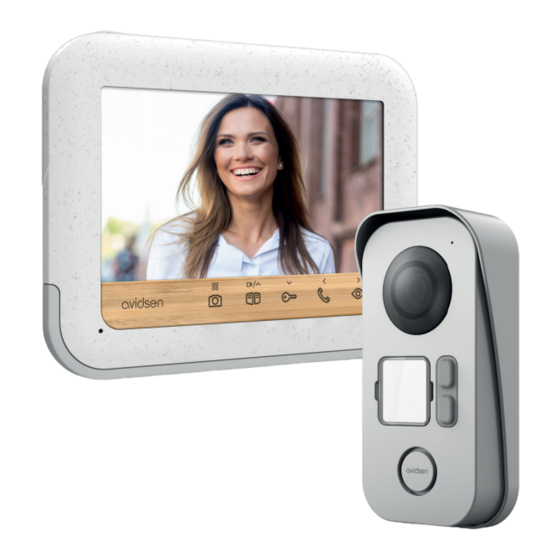

- Página 1 BambooView VIDEOPORTERO ECORRESPONSABLE Ref. 112282 - Ref. 112283 Made with Made with Diseñado para durar Compatible con todas las casas Comodidad de uso y de instalación www.avidsen.com...
-
Página 2: Tabla De Contenido
ÍNDICE A - NORMAS DE 3.2.2 - Conexiones de 2 monitores + 1 cámara 12 SEGURIDAD 3.2.3 - Confi guración para 2 familias 3.2.4 - Conexión a un cerradero eléctrico con alimentación adicional 1 - INTRODUCCIÓN 3.3 - Puesta en servicio y uso de las llaves de 2 - MANTENIMIENTO Y LIMPIEZA proximidad 3.3.1 - Inicialización... - Página 3 E - INFORMACIÓN TÉCNICA Y LEGAL 19 1 - CARACTERÍSTICAS TÉCNICAS 2 - GARANTÍA 20 3 - ASISTENCIA Y ASESORAMIENTO 4 - DEVOLUCIÓN DEL PRODUCTO - SPV 5 - DECLARACIÓN DE CONFORMIDAD...
-
Página 5: Introducción
A - NORMAS DE SEGURIDAD 1 - INTRODUCCIÓN • No instalar cerca de otros aparatos eléctricos, como un ordenador, una televisión o una Este videoportero asocia dos módulos: un monitor grabadora de vídeo. receptor y una placa externa sencilla de instalar •... -
Página 6: B - Descripción Del Producto
B - DESCRIPCIÓN DEL PRODUCTO 1 - CONTENIDO DEL KIT Monitor Tornillos de fijación (2 para el monitor, 3 para la placa externa) Placa externa Tornillos de fijación de la placa externa Soporte de pared para el monitor Adaptador de red Tacos (2 para el monitor, 3 para la placa externa) Llave de proximidad RFID (rojo x1, gris x1, azul x3) 2 - MONITOR... -
Página 7: Placa Externa
B - DESCRIPCIÓN DEL PRODUCTO Altavoz Regletas de bornes de comunicación Regletas de bornes de alimentación 3 - PLACA EXTERNA Caja de protección Botón de llamada Botón de reinicio RFID Objetivo Terminales de conexión Portanombres Interruptor de selección placa principal o secundaria Altavoz + lector de llave de proximidad Orificios de orientación de la cámara Micrófono... -
Página 8: C - Instalación
C - INSTALACIÓN La altura de instalación recomendada es de aproximadamente a 160 cm del suelo para la placa externa y 150 cm para la unidad interna. 50cm 70° 160cm 150cm ATENCIÓN: Por motivos evidentes de seguridad, las conexiones solo se pueden realizar después de haber cortado la alimentación eléctrica. - Página 9 C - INSTALACIÓN Después de haber realizado las conexiones de la placa externa (consulte el párrafo «conexiones»), colóquela en la caja. A continuación, atornille la placa externa a la caja con el tornillo suministrado. Coloque la etiqueta con el nombre.
-
Página 10: Instalación Del Monitor
C - INSTALACIÓN 2 - INSTALACIÓN DEL MONITOR Fije el soporte mural en la pared con los tornillos y tacos adaptados al soporte (los tornillos y tacos suministrados son adecuados para las paredes macizas). Después de haber realizado las conexiones del monitor (consulte el párrafo «conexiones»), fije el monitor en su soporte. -
Página 11: Conexión Entre El Monitor Y La Placa Externa
C - INSTALACIÓN Para asegurar una buena calidad de sonido y de imagen, se recomienda no usar más de 100 m de cable entre el videoportero y la placa externa. Conecte los cables correctamente, tal como se indica a continuación (una inversión de la conexión puede dañar la placa externa). -
Página 12: Conexiones
C - INSTALACIÓN 3.2 - CONEXIONES 3.2.1 - CONEXIONES DE 2 MONITORES + 2 PLACAS EXTERNAS Monitor Monitor ref. 112279 Placa externa Placa externa ref. 112273 3.2.2 - CONEXIONES DE 2 MONITORES + 1 CÁMARA Placa externa Monitor Monitor ref. 112279 CCTV ref. -
Página 13: Configuración Para 2 Familias
C - INSTALACIÓN 3.2.3 - CONFIGURACIÓN PARA 2 FAMILIAS Placa externa Monitor Monitor ref. 112279 CCTV ref. 112248 CCTV ref. 112248 Monitor ref. 112279 Monitor ref. 112283 IMPORTANTE: si tuviera problemas con la apertura de la cerradura causados, por ejemplo, por una gran distancia entre la pantalla y la placa externa, le recomendamos que separe la alimentación. -
Página 14: Puesta En Servicio Y Uso De Las Llaves De Proximidad
C - INSTALACIÓN 3.3 - PUESTA EN SERVICIO Y USO DE LAS LLAVES DE PROXIMIDAD Se suministran tres tipos de llaves de proximidad: la llave de proximidad del administrador de color rojo, la llave de proximidad de color gris para añadir otras llaves de proximidad y las llaves de proximidad de usuarios de color azul (llave de proximidad adicional opcional, ref. -
Página 15: Añadido De Llaves De Proximidad De Usuario
C - INSTALACIÓN 3.3.2 - AÑADIDO DE LLAVES DE PROXIMIDAD DE USUARIO Pase delante del portanombre la llave para añadir otras llaves de proximidad (gris). La placa externa emite 4 bips. Antes de 10 segundos, pase delante del portanombre una de las llaves de proximidad de usuario. La placa externa emite 1 bip. -
Página 16: Eliminación De Todas Las Llaves De Proximidad
C - INSTALACIÓN 3.3.3 - ELIMINACIÓN DE TODAS LAS LLAVES DE PROXIMIDAD Pase delante del portanombre la llave de proximidad del administrador para eliminar todas las llaves de proximidad identificadas. (llave de proximidad para añadir otras llaves de proximidad incluida). 3.3.4 - SELECCIÓN DE LA ACCIÓN RELACIONADA CON LAS LLAVES DE PROXIMIDAD DE LOS USUARIOS Las llaves de proximidad RFID permiten abrir al mismo tiempo los cerraderos eléctricos y los automatismos de cancela. -
Página 17: D - Uso
D - USO 1 - IDENTIFICAR AL VISITANTE Y HABLAR CON ÉL (para el accionamiento automático) para dejar entrar al visitante. El visitante pulsa el botón de llamada de la placa externa: el timbre suena a través de un altavoz del monitor que activa la cámara de vídeo de la placa externa. -
Página 18: Parámetros En El Monitor
D - USO 5 - PARÁMETROS EN EL MONITOR • FECHA: Pulse las teclas para ajustar el valor resaltado y la tecla para pasar al valor siguiente. La Mientras la pantalla está encendida, pulse la tecla fecha y la hora figuran en las fotos tomadas durante durante 5 s para visualizar la pantalla siguiente: su ausencia. -
Página 19: Características Técnicas
E - INFORMACIÓN TÉCNICA Y LEGAL 1 - CARACTERÍSTICAS TÉCNICAS MONITOR color de 7 pulgadas LCD extraplano Pantalla PAL/NTSC Estándar del vídeo 800 x 3 (RGB) x 480 Resolución con adaptador de red de 230 VCA Alimentación 50 Hz/17 VCC 1,5 A suministrado 17 VCC 1,5 A (adaptador suministrado) Tensión de alimentación Protección en caso de cortocircuito y en caso de inversión de la... -
Página 20: Devolución Del Producto - Spv
• Ningún elemento de este producto debe abrirse o repararse si no es por el personal de la empresa Avidsen se compromete a disponer de existencias de Avidsen. las piezas de repuesto para este producto durante el • Cualquier intervención en el aparato anulará la periodo de garantía contractual. - Página 21 19 Avenue Marcel Dassault ZAC des Deux Lions - 37200 Tours - Francia Photographs and illustrations non-binding/©AdobeStock.com/© Avidsen France 2020...
