  • Página 2 Prólogo Guía de la documentación S7-1500, ET 200MP SIMATIC Descripción del producto Conexión S7-1500/ET 200MP Módulo de entradas analógicas Parametrización y AI 16xU BA direccionamiento (6ES7531-7LH00-0AB0) Alarmas y avisos de diagnóstico Manual de producto Datos técnicos Croquis acotado Registros de parámetros Representación de valores analógicos 09/2020...

  • Página 3: Personal Cualificado

    Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...

  • Página 4: Prólogo

    Prólogo Finalidad de la documentación El presente manual de producto complementa al manual de sistema S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/es/view/59191792). En este manual de sistema se describen las funciones que afectan a los sistemas de forma generalizada. La información contenida en el presente manual de producto y en los manuales de sistema y de funciones permite poner en marcha los sistemas.

  • Página 5: Información De Seguridad

    Para obtener información adicional sobre las medidas de seguridad industrial que podrían ser implementadas, por favor visite (https://www.siemens.com/industrialsecurity). Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de hacerlos más seguros. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos.

  • Página 6: Tabla De Contenido

    Índice Prólogo ..............................3 Guía de la documentación S7-1500, ET 200MP ..................6 Descripción del producto ........................8 Características ........................8 Conexión .............................. 10 Parametrización y direccionamiento ....................12 Tipos y rangos de medición ....................12 Parámetros ........................13 Explicación de los parámetros .................... 15 Área de direcciones ......................

  • Página 7: Guía De La Documentación S7-1500, Et 200Mp

    Guía de la documentación S7-1500, ET 200MP La documentación del sistema de automatización SIMATIC S7-1500 y del sistema de periferia descentralizada SIMATIC ET 200MP se divide en tres partes. Esta división le permite acceder específicamente al contenido deseado. Información básica En el manual de sistema y el Getting Started (primeros pasos) se describen detalladamente la configuración, montaje, cableado y puesta en marcha de los sistemas SIMATIC S7-1500 y...
  • Página 8 (https://support.industry.siemens.com/cs/es/es/view/68052815). Manual Collection S7-1500/ET 200MP La Manual Collection contiene la documentación completa del sistema de automatización SIMATIC S7-1500 y del sistema de periferia descentralizada ET 200MP recogida en un archivo. Encontrará la Manual Collection en Internet (https://support.industry.siemens.com/cs/ww/es/view/86140384). Comparativa de SIMATIC S7-1500 para lenguajes de programación La comparativa contiene una relación de las instrucciones y funciones que se pueden emplear...

  • Página 9: Descripción Del Producto

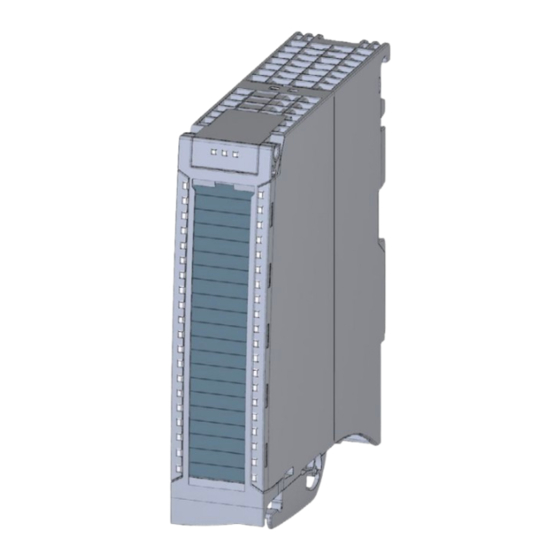

    Descripción del producto Características Referencia 6ES7531-7LH00-0AB0 Vista del módulo Figura 2-1 Vista del módulo AI 16xU BA Módulo de entradas analógicas AI 16xU BA (6ES7531-7LH00-0AB0) Manual de producto, 09/2020, A5E47052739-AA...

  • Página 10: Accesorios

    • Conectores en U • Puerta frontal universal Otros componentes Encontrará más información sobre los accesorios y la referencia en el manual de sistema S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/es/view/59191792). Módulo de entradas analógicas AI 16xU BA (6ES7531-7LH00-0AB0) Manual de producto, 09/2020, A5E47052739-AA...

  • Página 11: Conexión

    En el presente capítulo encontrará el esquema de principio del módulo y diferentes opciones de conexión. Encontrará información sobre cómo cablear el conector frontal, apantallar el cable, etc., en el manual de sistema S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/es/view/59191792), capítulo Conexión. Nota ¡No enchufar los puentes de potencial suministrados con el conector frontal! Abreviaturas utilizadas Las abreviaturas utilizadas en las siguientes figuras significan lo siguiente: Entrada de tensión de canal n...

  • Página 12: Esquema De Principio Y Asignación De Terminales Para Medición De Tensión

    Conexión Esquema de principio y asignación de terminales para medición de tensión La siguiente figura muestra como ejemplo la asignación de terminales para la medición de tensión. ① Convertidor analógico/digital (CAD) Canal o 16 × estado de canal (verde/rojo) ② Conexión a bus de fondo LED indicador de estado (verde) ③...

  • Página 13: Parametrización Y Direccionamiento

    Parametrización y direccionamiento Tipos y rangos de medición Introducción El módulo tiene preajustados el tipo de medición Tensión y el rango de medición ±10 V. Si desea utilizar otro rango de medición, deberá cambiar la parametrización del módulo en STEP 7. Si no utiliza una de las entradas, desactívela.

  • Página 14: Parámetros

    Parametrización y direccionamiento 4.2 Parámetros Parámetros Parámetros del AI 16xU BA Al parametrizar el módulo con STEP 7, se especifican las características del módulo mediante diferentes parámetros. Los parámetros que pueden configurarse se indican en la tabla siguiente. El ámbito de actuación los parámetros ajustables depende del tipo de configuración.
  • Página 15 Parametrización y direccionamiento 4.2 Parámetros Parámetro Rango de valores Ajuste Reparametriza- Rango efectivo con software de estándar ción en RUN configuración, p. ej., STEP 7 (TIA Portal) Archivo GSD Archivo GSD PROFINET IO PROFIBUS DP Alarmas de proceso Sí/No Sí Canal •...

  • Página 16: Explicación De Los Parámetros

    Parametrización y direccionamiento 4.3 Explicación de los parámetros Explicación de los parámetros Rebase por exceso Habilitación del diagnóstico si el valor medido sobrepasa el rango de saturación por exceso. Rebase por defecto Habilitación del diagnóstico cuando el valor medido está por debajo del rango de saturación por defecto.
  • Página 17 Parametrización y direccionamiento 4.3 Explicación de los parámetros Filtrado Los valores medidos son suavizados mediante filtrado. El filtrado se puede ajustar en 4 niveles. Tiempo de filtrado = número de ciclos del módulo (k) x tiempo de ciclo del módulo. La siguiente figura muestra tras cuántos ciclos del módulo el valor analógico filtrado se acerca al 100 %, en función del filtrado configurado.

  • Página 18: Área De Direcciones

    Parametrización y direccionamiento 4.4 Área de direcciones Área de direcciones En STEP 7, el módulo puede configurarse de diferentes maneras (ver la tabla siguiente). En función de la configuración se asignan direcciones adicionales/diferentes en la memoria imagen de proceso de las entradas. Opciones de configuración del AI 16xU BA El módulo puede configurarse con STEP 7 (TIA Portal) o con un archivo GSD.
  • Página 19 Parametrización y direccionamiento 4.4 Área de direcciones Espacio de direcciones del AI 16xU BA La siguiente figura muestra la asignación del espacio de direcciones en la configuración como módulo de 16 canales. La dirección inicial del módulo puede asignarse libremente. Las direcciones de los canales se derivan de la dirección inicial.
  • Página 20 Parametrización y direccionamiento 4.4 Área de direcciones En los submódulos 2 a 4 (= submódulo MSI), la información de calidad 0 indica que el valor es erróneo o que el submódulo base todavía no está parametrizado (no listo para funcionar). La siguiente figura ilustra la asignación del espacio de direcciones con los submódulos 1 y 2.
  • Página 21 Parametrización y direccionamiento 4.4 Área de direcciones La siguiente figura ilustra la asignación del espacio de direcciones con los submódulos 3 y 4. Figura 4-4 Espacio de direcciones en la configuración como AI 16xU BA MSI de 1 × 16 canales con información de calidad Módulo de entradas analógicas AI 16xU BA (6ES7531-7LH00-0AB0) Manual de producto, 09/2020, A5E47052739-AA...
  • Página 22 Referencia Encontrará información sobre la funcionalidad Shared Input/Shared Output (MSI/MSO) en el manual de funciones PROFINET con STEP 7 V16 (https://support.industry.siemens.com/cs/ww/es/view/49948856), capítulo Shared Input/Shared Output (MSI/MSO) internas del módulo. Módulo de entradas analógicas AI 16xU BA (6ES7531-7LH00-0AB0) Manual de producto, 09/2020, A5E47052739-AA...

  • Página 23: Alarmas Y Avisos De Diagnóstico

    Alarmas y avisos de diagnóstico Indicadores de estado y error Indicadores LED La siguiente figura ilustra los indicadores LED (indicadores de estado y error) del AI 16xU BA. Figura 5-1 Indicadores LED del módulo AI 16xU BA Módulo de entradas analógicas AI 16xU BA (6ES7531-7LH00-0AB0) Manual de producto, 09/2020, A5E47052739-AA...

  • Página 24: Significado De Los Indicadores Led

    Alarmas y avisos de diagnóstico 5.1 Indicadores de estado y error Significado de los indicadores LED En las tablas siguientes se explica el significado de los indicadores de estado y error. Las soluciones para los avisos de diagnóstico se indican en el capítulo Avisos de diagnóstico (Página 26).

  • Página 25: Alarmas

    Alarmas y avisos de diagnóstico 5.2 Alarmas Alarmas El módulo de entradas analógicas AI 16xU BA soporta alarmas de diagnóstico y de proceso. Encontrará información detallada sobre el evento en el bloque de organización del error, con la instrucción "RALRM" (leer información adicional de alarma) y en la ayuda en pantalla de STEP 7.

  • Página 26: Estructura De La Información Adicional De Alarma

    Alarmas y avisos de diagnóstico 5.2 Alarmas Comportamiento al alcanzar simultáneamente los valores límite 1 y 2 Cuando se alcanzan simultáneamente los dos límites superiores 1 y 2, el módulo notifica siempre primero la alarma de proceso para el límite superior 1. El valor configurado para el límite superior 2 no es relevante.

  • Página 27: Avisos De Diagnóstico

    DP, se pueden leer datos de diagnóstico con la instrucción RDREC o RD_REC a través de los juegos de datos 0 y 1. En el "manual de producto Módulo de interfaz IM 155-5 DP ST (6ES7155-5BA00-0AB0)" disponible en Internet (https://support.industry.siemens.com/cs/ww/es/view/78324181) encontrará la estructura de los juegos de datos. Tabla 5- 4 Avisos de diagnóstico, su significado y soluciones posibles...

  • Página 28: Datos Técnicos

    Datos técnicos del AI 16xU BA La tabla siguiente contiene los datos técnicos (versión de 09/2020). Encontrará una hoja de datos técnicos, diariamente actualizada, en Internet (https://support.industry.siemens.com/cs/ww/es/ps/td). Una vez en la página web, introduzca la referencia o el nombre abreviado del módulo. Referencia 6ES7531-7LH00-0AB0 Información general...
  • Página 29 Datos técnicos Referencia 6ES7531-7LH00-0AB0 Rangos de entrada (valores nominales), tensio- • 0 a +5 V • 0 a +10 V Sí • 1 V a 5 V 10 MΩ Resistencia de entrada (1 V a 5 V) – Sí • -1 V a +1 V 10 MΩ...
  • Página 30 Datos técnicos Referencia 6ES7531-7LH00-0AB0 Filtrado de valores medidos Sí • parametrizable Sí • Nivel: ninguno Sí • Nivel: débil Sí • Nivel: medio Sí • Nivel: intenso Sensor Conexión de los sensores Sí • para medición de tensión Error/precisiones Error de linealidad (referido al rango de entra- 0,1 % da), (+/-) Error de temperatura (referido al rango de...
  • Página 31 Datos técnicos Referencia 6ES7531-7LH00-0AB0 LED señalizador de diagnóstico Sí; LED verde • LED RUN Sí; LED rojo • LED ERROR • LED MAINT • Vigilancia de la tensión de alimentación (LED PWR) Sí; LED verde • Indicador de estado de canal Sí;...

  • Página 32: Croquis Acotado

    Croquis acotado Este anexo incluye el croquis acotado del módulo montado en un perfil soporte, así como un croquis acotado con tapa frontal abierta. Deben tenerse en cuenta las dimensiones al montar en armarios, salas de equipos, etc. Figura A-1 Croquis acotado del módulo AI 16xU BA Módulo de entradas analógicas AI 16xU BA (6ES7531-7LH00-0AB0) Manual de producto, 09/2020, A5E47052739-AA...
  • Página 33 Croquis acotado Figura A-2 Croquis acotado del módulo AI 16xU BA, vista lateral con tapa frontal abierta Módulo de entradas analógicas AI 16xU BA (6ES7531-7LH00-0AB0) Manual de producto, 09/2020, A5E47052739-AA...

  • Página 34: Registros De Parámetros

    Registros de parámetros Parametrización y estructura de los registros de parámetros Los juegos de datos del módulo tienen una estructura idéntica, independientemente de que se configure el módulo con PROFIBUS DP o PROFINET IO. Dependencias en la configuración con un archivo GSD En la configuración del módulo con archivo GSD hay que tener en cuenta que los ajustes de algunos parámetros dependen de otros.

  • Página 35: Funcionamiento Del Módulo Aguas Abajo De Un Módulo De Interfaz Profibus Dp

    0 y 1. Encontrará información adicional en el manual de producto del módulo de interfaz PROFIBUS DP, capítulo Alarmas en Internet (http://support.automation.siemens.com/WW/view/es/78324181). Asignación de juego de datos y canal En la configuración de 1 x 16 canales, los parámetros se encuentran en los juegos de datos 0 a 15 y tienen la siguiente asignación:...

  • Página 36: Estructura Del Juego De Datos

    Registros de parámetros B.1 Parametrización y estructura de los registros de parámetros Estructura del juego de datos La figura siguiente muestra un ejemplo de la estructura del juego de datos 0 para el canal 0. La estructura es idéntica para los canales 1 a 15. Los valores en los bytes 0 y 1 son fijos y no deben modificarse.
  • Página 37 Registros de parámetros B.1 Parametrización y estructura de los registros de parámetros Figura B-2 Estructura del juego de datos 0: bytes 7 a 19 Módulo de entradas analógicas AI 16xU BA (6ES7531-7LH00-0AB0) Manual de producto, 09/2020, A5E47052739-AA...

  • Página 38: Codificación De Los Tipos De Medición

    Registros de parámetros B.1 Parametrización y estructura de los registros de parámetros Codificación de los tipos de medición La tabla siguiente contiene todos los tipos de medición del módulo de entradas analógicas con su codificación. Esta codificación debe introducirse en el byte 2 del juego de datos para el canal correspondiente (ver figura de la estructura del juego de datos 0: bytes 7 a 19).

  • Página 39: Representación De Valores Analógicos

    Representación de valores analógicos Introducción En este anexo se indican los valores analógicos para todos los rangos de medición que pueden utilizarse con el módulo analógico AI 16xU BA . Resolución de valores medidos Cada valor analógico se introduce en las variables alineado a la izquierda. Los bits marcados con "x"...

  • Página 40: C.1 Representación De Los Rangos De Entrada

    Representación de valores analógicos C.1 Representación de los rangos de entrada Representación de los rangos de entrada Las tablas siguientes contienen la representación digitalizada de los rangos de entrada, separados por rangos de entrada bipolares y unipolares. La resolución es de 16 bits. Tabla C- 2 Rangos de entrada bipolares Valor dec.

  • Página 41: C.2 Representación De Valores Analógicos En Rangos De Medición De Tensión

    Representación de valores analógicos C.2 Representación de valores analógicos en rangos de medición de tensión Representación de valores analógicos en rangos de medición de tensión Las siguientes tablas muestran los valores decimales y hexadecimales (codificaciones) de los posibles rangos de medición de tensión. Tabla C- 4 Rangos de medición de tensión ±10 V, ±5 V, ±1 V, Valores...

  • Página 42: C.3 Valores Medidos En Caso De Diagnóstico De Rotura De Hilo

    Representación de valores analógicos C.3 Valores medidos en caso de diagnóstico de rotura de hilo Valores medidos en caso de diagnóstico de rotura de hilo Valores medidos en caso de diagnóstico "Rotura de hilo" en función de las habilitaciones de diagnóstico Con la parametrización correspondiente, los eventos que se produzcan darán lugar a una entrada y una alarma de diagnóstico.
