Isuzu TF SERIE Manual De Servicio página 136

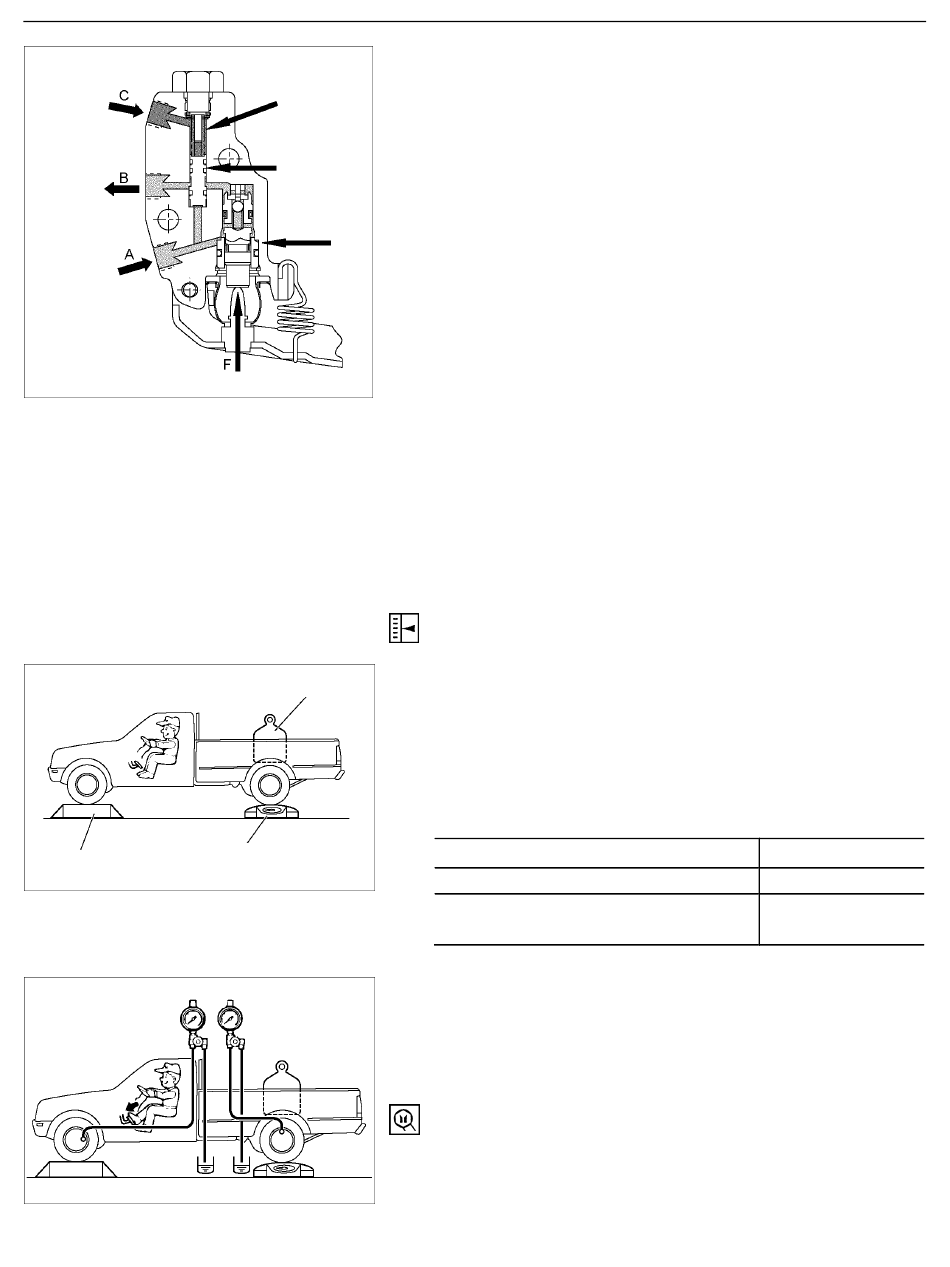

Orificio de
entrada desde
cilindro maestro
delantero
Orificio de salida
a freno trasero
Orificio de entrada
desde cilindro
maestro trasero
Plataforma (a la misma altura
del medidor de peso del árbol)
Resorte de
desviación (3)
Pistón de
desviación (2)
Pistón
principal
(1)
RTW35CSH001301
Peso
Medidor de peso del
árbol
RTW35CSH000301
RTW35CSH000101
4) Falla en cilindro maestro delantero.
En caso de falla en el cilindro maestro delantero, la presión
en el orificio de entrada (C) desciende a cero. La presión
del orificio de entrada (A) actúa sobre el pistón de
desviación (2) haciendo que éste se mueva por compresión
del resorte de desviación (3).
comunicación entre el orificio de entrada (A) y el orificio de
salida (B) a través del sistema de desviación. La presión
de salida (B) alcanza la presión de entrada (A) y la válvula
LSPV es desviada.
Mantenimiento de la válvula
En caso de fugas de fluido u otras anomalías, la válvula
defectuosa debe reemplazarse.
Nota:
La válvula dosificadora con sensor de carga no es
reparable y debe reemplazarse como un conjunto
completo.
AJUSTE DE LA VÁLVULA DOSIFICADORA CON
SENSOR DE CARGA (LSPV)
1. Medición de presión de fluido
1) Ajuste de peso de árbol trasero
Con un medidor de peso de árbol, ajuste el peso del
árbol trasero con una persona sentada en el asiento del
conductor y una carga puesta sobre la carrocería
trasera.
MODELO
4 × 2
4 × 2 Suspensión alta desde el suelo
4 × 4
2) Instalación de manómetro de fluido
Retire el purgador de aire de los frenos delantero y
trasero de las ruedas de lado izquierdo. Purgue el aire
del manómetro de fluido con la manguera de medición
del manómetro de fluido instalada.
Probador de presión: Aceite de frenos (Manómetro de fluido)
5-8840-2190-0
FRENOS 5C-23
Esto posibilita la
N (kg/lb)
Valor de ajuste
7845 (800/1764)
9316 (950/2095)
