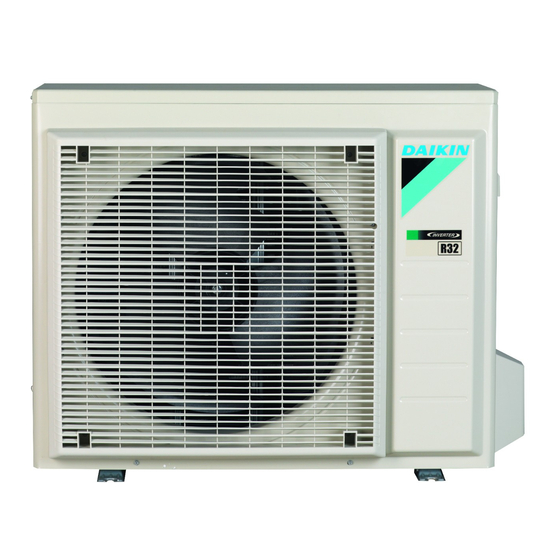

Daikin ARXM50N2V1B9 Manual Del Usuario
Ocultar thumbs
Ver también para ARXM50N2V1B9:
- Manual de instalación (28 páginas) ,
- Instrucciones de montaje (24 páginas) ,
- Guía de referencia del instalador (68 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Daikin ARXM50N2V1B9
Resumen de contenidos para Daikin ARXM50N2V1B9
- Página 1 Návod na inštaláciu Série split R32 ARXM50N2V1B9 ARXM60N2V1B9 ARXM71N2V1B9 RXM42N2V1B9 RXM50N2V1B9 RXM60N2V1B9 RXM71N2V1B RXP50M2V1B RXP60M2V1B RXP71M2V1B RXA42B2V1B RXA50B2V1B RXF50B2V1B RXF60B2V1B RXF71A2V1B Návod na inštaláciu slovenčina Série split R32 RXJ50N2V1B...
- Página 2 2P518197-1D...
- Página 3 2P518197-1D...
- Página 4 2P518197-2D...
- Página 5 2P518197-2D...
- Página 6 2P518197-3D...
- Página 7 2P518197-3D...
- Página 8 2P518197-4D...
- Página 9 2P518197-4D...
- Página 10 2P518197-5D...
- Página 11 2P518197-5D...
-
Página 12: Tabla De Contenido
Dĺžka potrubia chladiva a rozdiel vo výške ....13 Najnovšie zmeny dodanej dokumentácie môžu byť k dispozícii na 4 Inštalácia regionálnej webovej lokalite spoločnosti Daikin alebo u predajcu. Montáž vonkajšej jednotky ............13 Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné... -
Página 13: Požiadavky Vonkajšej Jednotky Na Miesto Inštalácie
4 Inštalácia V akomkoľvek prípade vytvorte voľný priestor pod jednotkou 3.1.1 Požiadavky vonkajšej jednotky na miesto najmenej 300 mm. Okrem toho sa uistite, že je jednotka umiestnená inštalácie najmenej 100 mm nad maximálnou očakávanou úrovňou snehu. Ďalšie podrobnosti nájdete v kapitole "4.1 ... -
Página 14: Inštalácia Vonkajšej Jednotky
4 Inštalácia 4.1.2 Inštalácia vonkajšej jednotky Vypúšťací otvor. Nainštalujte vypúšťacie veko (2). Vypúšťací otvor. Nainštalujte vypúšťacie veko (1). 4× M8/M10 Vypúšťací otvor pre vypúšťaciu prípojku Pripojenie potrubia chladiva NEBEZPEČENSTVO: RIZIKO POPÁLENIA 4.2.1 Pripojenie potrubia chladiva k vonkajšej jednotke 4.1.3 Pre umožnenie vypúšťania ▪... -
Página 15: Podtlakové Sušenie
4 Inštalácia VÝSTRAHA INFORMÁCIE Použite roztok skúšku bublinkami odporúčaný V závislosti od podmienok jednotiek alebo inštalácie môže veľkoobchodníkom. Nepoužívajte mydlovú vodu, ktorá byť pred naplnením chladivom potrebné pripojiť elektrické môže spôsobiť porušenie nástrčných matíc (mydlová voda vedenie. môže obsahovať soľ, ktorá absorbuje vlhkosť, ktorá Obvyklý... -
Página 16: Určenie Množstva Chladiva Na Doplnenie
4 Inštalácia VAROVANIE 4.4.6 Pripevnenie štítka o fluorizovaných skleníkových plynoch Chladivo vo vnútri jednotky je stredne horľavé, ale v normálnom prípade NEUNIKÁ. Ak chladivo uniká vo vnútri 1 Štítok vyplňte nasledovne: miestnosti a prichádza do kontaktu s plameňom horáka, ohrievačom alebo varičom, môže to mať za následok vznik Contains fluorinated greenhouse gases RXXX požiaru a/alebo tvorbu škodlivého plynu. -
Página 17: Špecifikácie Štandardných Komponentov Zapojenia
4 Inštalácia VAROVANIE Komponent RXM71N Iné Prepojovací kábel 4 vodičové vedenie Elektrické napájanie NEPRIPÁJAJTE k vnútornej jednotke. (vnútorná↔vonkajšia) Toto môže mať za následok zasiahnutie elektrickým 1,5 mm ~2,5 mm prúdom alebo požiar. použiteľné pre 220~240 V H05RN-F (60245 IEC 57) VAROVANIE Odporúčaný istič elektrického obvodu 20 A 16 A ▪... -
Página 18: Dokončenie Inštalácie Vonkajšej Jednotky
5 Uvedenie do prevádzky Vypúšťanie Dokončenie inštalácie vonkajšej jednotky Uistite sa, že je vypúšťanie plynulé. Možný výsledok: Kondenzovaná voda môže kvapkať. 4.6.1 Dokončenie inštalácie vonkajšej jednotky Vnútorná jednotka prijíma signál z používateľského rozhrania. NEBEZPEČENSTVO: RIZIKO USMRTENIA pripojenie prepájacieho kábla používajú ELEKTRICKÝM PRÚDOM špecifikované... -
Página 19: Likvidácia
7 Likvidácia LED… Diagnostika Napätie elektrického napájania (pre úsporu energie). Porucha elektrického napájania. Vypnite elektrické napájanie a znovu zapnite. Do približne 3 minút skontrolujte LED. Ak sa LED opäť rozsvieti, doska PCB vonkajšej jednotky je chybná. NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM ▪... -
Página 20: Technické Údaje
8 Technické údaje Technické údaje Výber najnovších technických údajov je k dispozícii na regionálnej webovej lokalite Daikin (verejne dostupná). Všetky najnovšie technické údaje sú k dispozícii na portáli Daikin Business Portal (vyžaduje sa overenie). Schéma elektrického zapojenia Schéma elektrického zapojenia je dodaná spolu s jednotkou a nachádza sa vo vnútri vonkajšej jednotky (spodná strana hornej dosky). -
Página 21: Schéma Potrubia
8 Technické údaje Schéma potrubia 8.2.1 Schéma potrubia: vonkajšia jednotka Použiteľné pre: RXP50M, RXF50B Prietok chladiva Výmenník tepla Termistor vonkajšej teploty Klimatizácia Termistor výmenníka tepla Vykurovanie Kapilárna rúrka ·1· ·7.0· CuT ·4.0· CuT ·7.0· CuT ·6.4· CuT ·6.4· CuT ·7.0· CuT Kapilárna rúrka ·2·... - Página 22 8 Technické údaje Použiteľné pre: RXM71N Prietok chladiva Výmenník tepla Termistor Klimatizácia vonkajšej teploty 7.0· CuT Termistor výmenníka tepla Vykurovanie 7.0· CuT Kapilárna rúrka 1 4.0 CuT 7.0· CuT 7.0· CuT Kapilárna rúrka 2 6.4 CuT 4.0 CuT 7.0· CuT 6.4 CuT 7.0·...
- Página 23 8 Technické údaje Použiteľné pre: ARXM71N Prietok chladiva Vonkajšia jednotka Klimatizácia Výmenník tepla Termistor vonkajšej teploty Vykurovanie Termistor výmenníka tepla ·7.0· CuT ·7.0· CuT Kapilárna rúrka ·1· ·4.0· CuT ·7.0· CuT ·7.0· CuT Kapilárna rúrka ·2· ·6.4· CuT ·6.4· CuT ·4.0·...
