Resumen de contenidos para Airzone FLEXA 3.0
- Página 1 User´s Manual Español English Français FLEXA 3.0 IBPRO6 Italiano Português Deutsch...
-
Página 3: Tabla De Contenido
Menú de configuración ......................................16 Navegación por zonas......................................16 Avisos y errores ..........................................16 Avisos ............................................16 Incidencias ..........................................16 Airzone Lite ............................................17 Manejando el Airzone Lite ......................................17 Funciones básicas ........................................17 Errores ............................................18 Cambio de batería ..........................................18... -
Página 5: Precauciones Y Política Medioambiental
PRECAUCIONES Y POLÍTICA MEDIOAMBIENTAL PRECAUCIONES Por su seguridad y la de los dispositivos, respete las siguientes instrucciones: No manipule el sistema con las manos mojadas ni húmedas. Realice todas las conexiones o desconexiones con el sistema de climatización sin alimentar. ... -
Página 6: Interfaces Airzone
INTERFACES AIRZONE La gama de interfaces Airzone gestiona la climatización de forma inteligente para mayor eficiencia y ahorro en su equipo. Los sistemas Airzone permiten la configuración de interfaces maestras y de zonas. Así, desde un termostato maestro podrá realizar un cambio de Modo; definir el grado de eficiencia con la función Eco-Adapt o seleccionar las velocidades en su equipo. -
Página 7: Airzone Blueface
AIRZONE BLUEFACE SALVAPANTALLAS El salvapantallas aparece pasados unos 15 segundos de inactividad en el Blueface y muestra la siguiente información: Hora y fecha Zona actual Temperatura ambiente Humedad relativa Estado de la zona Encendido y apagado Hora y fecha. Se trata de información configurable; se puede definir en el menú de configuración de usuario. (Ver sección configuración de usuario). -
Página 8: Pantalla Principal
Humedad relativa. Indicador de la humedad del ambiente. Control de climatización. Menú de control de las funciones básicas de su sistema Airzone. Programaciones horarias. Menú desde el que podrá realizar programaciones en su sistema Airzone, activarlas y desactivarlas. (Ver sección programaciones horarias). -
Página 9: Manejando El Termostato Blueface
MANEJANDO EL TERMOSTATO BLUEFACE Control de climatización On/Off. Pulsando sobre el icono encenderá o apagará la zona en la que se encuentra el termostato. Control de temperatura. Usando los signos - y + que aparecen al pulsar sobre la temperatura, podrá seleccionar la temperatura de consigna deseada, en pasos de 0,5°... -
Página 10: Velocidad Del Ventilador
Velocidad del ventilador Define la velocidad de trabajo del ventilador de la unidad de A/A. Por defecto trabaja en modo Automático, imponiendo el caudal en función del número de zonas en demanda. En instalaciones de Fancoil, el sistema permite además seleccionar la velocidad de forma manual desde el termostato Maestro. -
Página 11: Uso Avanzado Del Termostato Blueface
Estado de la zona: muestra información sobre el estado y la configuración de la zona. Información meteorológica: disponible solo con Webserver Airzone Cloud. Consumo de equipo A/A: disponible solo en equipos con lectura de consumo. ... -
Página 12: Consumo De Sistema
Dependiendo del tipo de instalación y de la configuración de su sistema, encontramos otra serie de funcionalidades: Ángulos rejilla*. Permite definir una inclinación en las rejillas inteligentes Airzone de su zona para los modos frío y calor. Por defecto están configurados en 90°. -
Página 13: Avisos Y Errores
Ajustes Lite. En este parámetro podrá definir la temperatura base de consigna para la zona donde está instalado el Airzone Lite. Así mismo, podrá configurar el Lite cable para que actúe como el radio: pasados unos segundos (durante los que indica el estado de la zona) se apagará. -

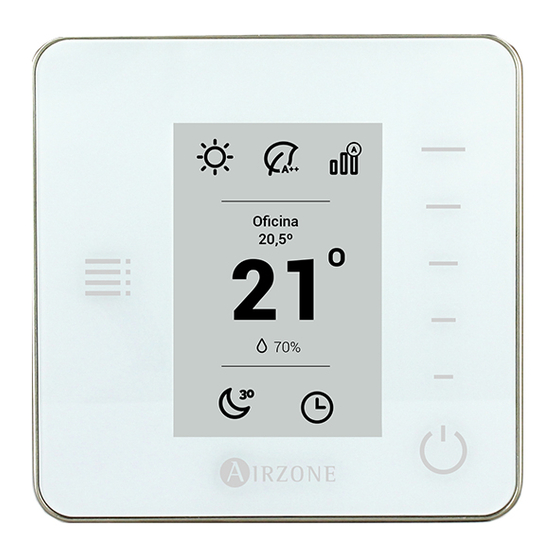

Página 14: Airzone Think
En el caso de producirse, mostrará los errores (Ver sección Avisos y errores). Barra de control. Ajusta, pulsado o deslizando, los distintos parámetros que controla el Airzone Think. Airzone. Botón de confirmación y regreso a la pantalla principal. -
Página 15: Pantalla Principal
PANTALLA PRINCIPAL Con una pulsación en “Airzone”, el termostato cambia del salvapantallas a la pantalla principal. En ella podemos encontrar las siguientes funciones: Función Eco-Adapt Modo de funcionamiento Velocidad del ventilador Barra de control Zona Menu de configuración Temperatura de consigna... -
Página 16: Uso Básico Del Termostato Think
USO BÁSICO DEL TERMOSTATO THINK Ajuste de temperatura On/Off. Pulse para encender o apagar la zona. Control de temperatura. Seleccione la temperatura de consigna usando la barra de control (pulsando o deslizando) para ajustar manualmente en pasos de 0,5° C. Deslice para ajustar la temperatura de consigna con un intervalo mayor. Los rangos de temperatura permitidos son: ... -
Página 17: Uso Avanzado Del Termostato Think
AVISOS Y ERRORES El termostato Airzone Think muestra los distintos avisos y errores del sistema en su salvapantallas. Avisos Antihielo. Se muestra en caso de tener la función activada. -
Página 18: Airzone Lite
Ajustes Lite de su Blueface. Nota: Para acceder al parámetro Ajustes Lite, desde cualquier termostato Airzone Blueface debe acceder a través de Navegación por zonas, a la zona controlada por su termostato Lite. (Ver sección Configuración de zona) Importante: Tras 10 segundos de inactividad, el termostato Lite radio apagará... -
Página 19: Errores
CAMBIO DE BATERÍA Los termostatos Airzone Blueface y Airzone Think muestran los distintos avisos del sistema en su salvapantalla. Así indicarán que la batería de las interfaces radio ha llegado al final de su vida útil con el icono de aviso. - Página 20 Eco-Adapt function ........................................ 24 Fan Speed ..........................................25 Navigation through zones ....................................25 Advanced use of Airzone Blueface thermostat ..............................26 User settings ..........................................26 Times schedules ........................................26 System consumption ......................................27 ...
