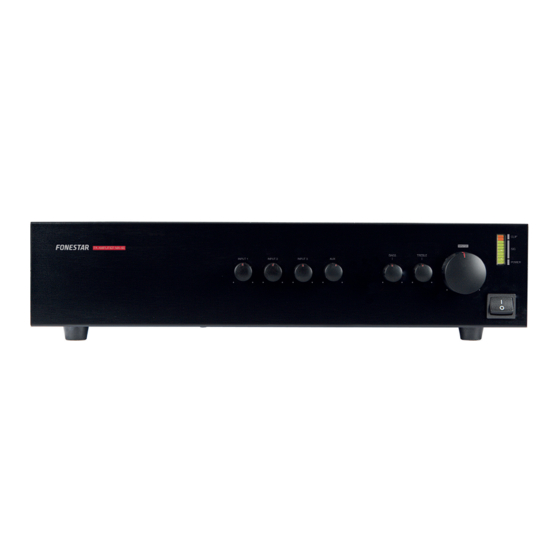

- Página 1 MA-66 PA AMPLIFIER AMPLIFICADOR DE MEGAFONÍA AMPLIFICATEUR DE SONORISATION AMPLIFICADOR DE MEGAFONIA INSTRUCTION MANUAL/MANUAL DE USUARIO/ MODE D’EMPLOI/MANUAL DE INSTRUÇÕES...
- Página 2 DESCRIPTION PA amplifier. Phantom power supply and priority. CONTROLS AND FUNCTIONS FRONT PANEL CLIP PA AMPLIFIER MA-66 MASTER BASS TREBLE INPUT 1 INPUT 2 INPUT 3 POWER 1.- INPUT 1-3 and AUX: controls to regulate the volume of the inputs 1 to 3 and the aux input.
- Página 3 MIC position, as the voltage present in pins 2 and 3 of the XLR connector could damage the microphones. If in doubt, please consult your distributor or the FONESTAR technical service. 15.- Loudspeaker output. For the connection of loudspeakers in low impedance 4 Ω and in high impedance 100/70/25 V lines.
- Página 4 PHANTOM PHANTOM + 24 V + 24 V + 24 V PRE OUT MUTE SEN. MA-66 POWER CONSUMPTION: 130 W PA AMPLIFIER 90 W MAX., 60 W RMS INPUT 3 INPUT 2 INPUT 1 AMP IN 24 V DC, 6 A TEL.
-
Página 5: Block Diagram
BLOCK DIAGRAM - 5 -... -
Página 6: Technical Specifications
TECHNICAL SPECIFICATIONS MA-66 CHARACTERISTICS PA amplifier. Phantom power supply. Priority paging. POWER 90 W maximum, 60 W RMS RESPONSE 80-16,000 Hz ±3 dB DISTORTION Harmonic: < 0.5% INPUTS 3 balanced mic./line, combo (XLR and 6.3 mm jack) 600 Ω 3 mV RMS and 47,000 Ω... -
Página 7: Descripción
DESCRIPCIÓN Amplificador de megafonía. Alimentación phantom y prioridad. CONTROLES Y FUNCIONES PANEL FRONTAL CLIP PA AMPLIFIER MA-66 MASTER BASS TREBLE INPUT 1 INPUT 2 INPUT 3 POWER 1.- INPUT 1-3 and AUX: controles que regulan el volumen de las entradas 1 a 3 y de la entrada auxiliar. - Página 8 MIC, ya que el voltaje presente en los pines 2 y 3 del conector XLR puede originar daños en los micrófonos. En caso de duda consulte a su proveedor o al servicio técnico de FONESTAR. - 8 -...
-
Página 9: Conexión
PHANTOM PHANTOM + 24 V + 24 V + 24 V PRE OUT MUTE SEN. MA-66 POWER CONSUMPTION: 130 W PA AMPLIFIER 90 W MAX., 60 W RMS INPUT 3 INPUT 2 INPUT 1 AMP IN 24 V DC, 6 A TEL. -
Página 10: Diagrama De Bloques
DIAGRAMA DE BLOQUES - 10 -... -
Página 11: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS MA-66 CARACTERÍSTICAS Amplificador de megafonía. Alimentación phantom. Prioridad de avisos. POTENCIA 90 W máximo, 60 W RMS RESPUESTA 80-16.000 Hz ±3 dB DISTORSIÓN Armónica: < 0’5 % ENTRADAS 3 micros/líneas balanceados, combo (XLR y jack 6’3 mm) 600 Ω 3 mV RMS y 47.000 Ω... -
Página 12: Panneau Postérieur
DESCRIPTION Amplificateur de sonorisation. Alimentation phantom et priorité. CONTRÔLES ET FONCTIONS PANNEAU FRONTAL CLIP PA AMPLIFIER MA-66 MASTER BASS TREBLE INPUT 1 INPUT 2 INPUT 3 POWER 1.- INPUT 1-3 et AUX : contrôles qui règlent le volume des entrées 1 à 3 et de l’entrée auxiliaire. - Página 13 6.- LINE OUT: sortie de la ligne auxiliaire. Sortie du signal pour l’enregistrement, mélangeur, étage de puissance, etc., connecteurs 2 x RCA. 7.- AUX: entrée auxiliaire. Entrée pour la source de signal qui permet la connexion par les connecteurs RCA des sources d’audio. 8.- LINE/PHANTOM 24 V/MIC: commutateurs de sensibilité...
- Página 14 2 et 3 du connecteur XLR peuvent produire des dommages aux Dans le cas de doute voir avec votre fournisseur ou avec le service technique de FONESTAR. 15.- Sortie de haut-parleurs. Pour la connexion de haut-parleurs en basse impédance 4 Ω et en hate impédance lignes de 100/70/25 V.
-
Página 15: Diagramme Fonctionnel
DIAGRAMME FONCTIONNEL - 15 -... -
Página 16: Spécifications Techniques
SPÉCIFICATIONS TECHNIQUES MA-66 CARACTÉRISTIQUES Amplificateur de sonorisation. Alimentation phantom. Priorité d’avertissements. PUISSANCE 90 W maximum, 60 W RMS RÉPONSE 80-16.000 Hz ±3 dB DISTORSION Harmonique: < 0’5 % ENTRÉES 3 micros/lignes équilibrées, combo (XLR et jack 6’3 mm) 600 Ω 3 mV RMS et 47.000 Ω... -
Página 17: Painel Posterior
DESCRIÇÃO Amplificador de megafonia. Alimentação phantom e prioridade. CONTROLOS E FUNÇÕES PAINEL FRONTAL CLIP PA AMPLIFIER MA-66 MASTER BASS TREBLE INPUT 1 INPUT 2 INPUT 3 POWER 1.- INPUT 1-3 and AUX: controlos que regulam o volume das entradas 1 a 3 e da entrada auxiliar. - Página 18 MIC, uma vez que a voltagem presente nos pinos 2 e 3 do conector XLR pode causar danos nos microfones. Em caso de dúvida consulte o seu fornecedor ou o serviço técnico da FONESTAR. - 18 -...
- Página 19 PHANTOM PHANTOM + 24 V + 24 V + 24 V PRE OUT MUTE SEN. MA-66 POWER CONSUMPTION: 130 W PA AMPLIFIER 90 W MAX., 60 W RMS INPUT 1 INPUT 3 INPUT 2 AMP IN 24 V DC, 6 A TEL.
-
Página 20: Diagrama De Blocos
DIAGRAMA DE BLOCOS - 20 -... - Página 21 ESPECIFICAÇOES TÉCNICAS MA-66 CARACTERÍSTICAS Amplificador de megafonia. Alimentação phantom. Prioridade de avisos. POTÊNCIA 90 W máximo, 60 W RMS RESPOSTA 80-16.000 Hz ±3 dB DISTORÇÃO Harmónica: < 0’5 % ENTRADAS 3 micros/linhas balanceados, combo (XLR e jack 6’3 mm) 600 Ω 3 mV RMS e 47.000 Ω...
