MONTAJE

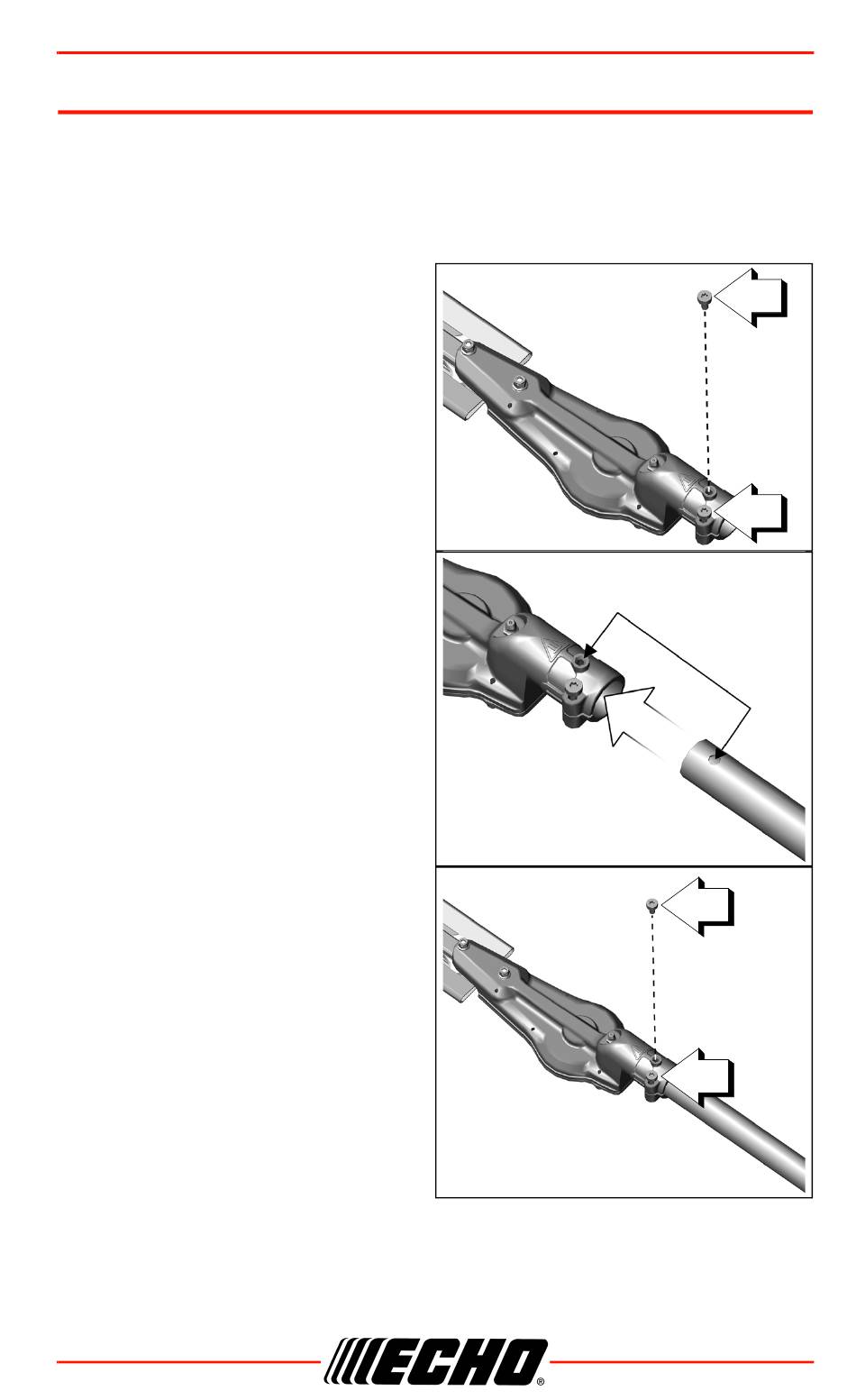

Conjunto de caja de engranajes/eje de impulsión
Nota: Las hojas del cortasetos son muy afiladas. Lleve puestos
guantes y protéjase las manos.
1. Quite el tornillo que localiza (A)
y afloje los tornillo de fijación
(B).
2. Quite el casquillo del vinilo del
eje del motor si necesario.
3. Deslice el conjunto de caja de
engranajes en el eje de
impulsión. Asegúrese de que
el eje de impulsión flexible se
engrane en el agujero del
engranaje impulsor.
4. Alinee el agujero en el conjunto
de caja de engranajes con el
agujero en el eje de impulsión.
5. Instale el tornillo que localiza
(A) y los tornillo de fijación (B).
