Página 1 Manual de Usuario...
Página 2 PXR4...
Página 3: Tabla De Contenido
PXR4 Índice Introducción......................1 Características Principales ................. 2 Panel principal..................... 4 Paneles Laterales ....................6 Panel Frontal....................... 7 Panel Posterior....................7 Panel Inferior....................... 8 Pantalla........................ 9 Conexiones ....................... 12 Insertar / Cambiar Tarjetas................12 Encendido y Apagado ..................14 Para escuchar las canciones de Demostración..........17 Guía Rápida .....................
Página 4 PXR4 Paso 9. Edición de Canción................48 Paso 10. Edición de Pista ................50 Paso 11. Mezcla Final (Mixdown) ..............60 Paso 12. Guardar en ordenador ..............62 Parámetros ...................... 66 LOCATE......................66 SYSTEM......................67 EFFECT: Efectos....................77 MARK: MARCAS ....................79 MIXER: Mezclador....................
Página 5: Introducción
• Debido a mejoras en el producto, es posible que algunas características o funciones descritas en este manual sean distintas de las de su instrumento. KORG no es responsable de las diferencias entre las especificaciones del instrumento y las características descritas en este manual.
Página 6: Características Principales
Estas Pistas virtuales le proporcionan el equivalente a 32 Pistas (4 Pistas x 8) de Grabación Multipista. Efectos La unidad de Efectos incorpora la tecnología de modelado REMS de KORG, y contiene 100 Efectos diferentes creados por ingenieros y músicos profesionales. También podrá guardar sus Programas de Efectos en 100 posiciones de usuario.
Página 7 PXR4 El modo Estándar proporciona una buena resolución de Grabación y ofrece un excelente balance entre calidad de Grabación y uso de la memoria. El modo de Alta Calidad captura tu interpretación con impecable claridad. El modo Económico ofrece el máximo tiempo de Grabación. Con la unidad se suministra una tarjeta SmartMediaTM de 16 MB* y, mediante el puerto USB, el PXR4 puede transferir datos de canción a y desde un ordenador en formato estéreo MPEG.

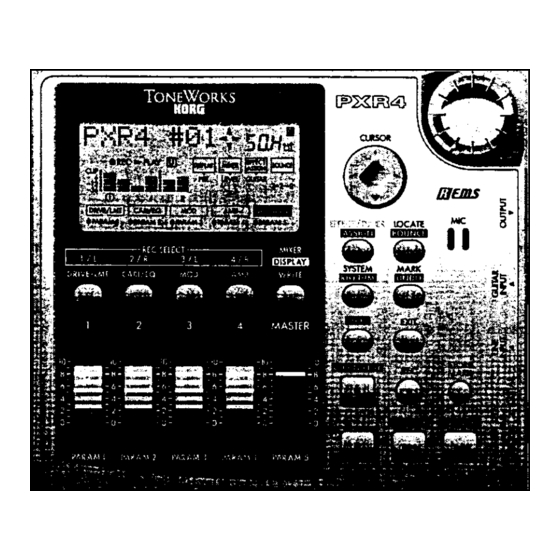

Página 8: Panel Principal
PXR4 Controles del PXR4 y sus funciones Panel principal 1. Pantalla Muestra medidores de nivel para Grabación y Reproducción, información de tiempo, información de página y varios Parámetros. 2. REC SELECT Estas teclas cambian cada Pista entre estado de Grabación y Reproducción. 3.
Página 9 PXR4 8. MIC Micrófono interno. 9. EFFECT/TUNER Accede al modo de Efectos. Si ya está en modo de Efectos accede al afinador. 10. LOCATE Accede al modo LOCATE en el que podrá visualizar datos de localización de tiempo. 11. SYSTEM Accede al modo de SISTEMA en el que podrá...
Página 10: Paneles Laterales
PXR4 2. Paneles Laterales 1. INPUT SELECT MIC: seleccione esta posición si usa el micrófono interno. LINE: seleccione esta posición para un instrumento de nivel de línea como un teclado, etc. GUITAR: seleccione esta posición para una guitarra o bajo eléctrico. 2.
Página 11: Panel Frontal
PXR4 3. Panel Frontal 1. PHONE Conecte aquí unos auriculares estéreo. 2. PHONE LEVEL Ajusta el volumen de los auriculares. 3. INPUT TRIM Ajusta el nivel de entrada. Si sube el nivel cuando no hay nada conectado producirá ruido o zumbido. 4.
Página 12: Panel Inferior
PXR4 5. Panel Inferior 1. GUITAR INPUT Ajuste este conmutador de acuerdo con el nivel de salida de la guitarra conectada a GUITAR INPUT. LOW: use esta posición para una guitarra con pastillas de baja salida (como las de bobina sencilla).
Página 13: Pantalla
PXR4 6. Pantalla 1. Parámetro / información de tiempo 2. Dirección de página Muestra la dirección de las páginas que puede seleccionar con el CURSOR. 3. Valor de Edición Valor de Edición o información de página o Programa. 4. Icono MARK Se ilumina al seleccionar una Marca.
Página 14 PXR4 8. Icono SHIFT Se ilumina al pulsar SHIFT. 9. Icono REC Se ilumina durante la Grabación y durante la espera de Grabación. 10. Icono PLAY Se ilumina durante la Reproducción. 11. Iconos UNDO/REDO Se iluminan cuando se puede acceder a funciones DESHACER/REHACER. 12.
Página 15 PXR4 17. Indicador de Mezclador Indica el Parámetro que está editando en modo de Mezclador. LEVEL: nivel de audio de cada Pista. PAN: nivel de panorama de cada Pista. SENDL: nivel de Efectos del canal izquierdo de la Pista. SENDR: nivel de Efectos del canal derecho de la Pista. 18.
Página 16: Conexiones
PXR4 Conexiones Consulte estos diagramas. Asegúrese de que las conexiones son correctas para el tipo de equipo utilizado. Las conexiones siempre deben realizarse con todo el equipo apagado. Input Ajuste el conmutador INPUT SELECT para seleccionar el tipo de toma de entrada que desea usar.
Página 17 PXR4 Asegúrese de que la orientación es la correcta. Notch: Muesca. Para retirar la Tarjeta presione la misma hasta el final para desbloquearla, y después tire de la Tarjeta. Si retira la Tarjeta sin desbloquearla podría dañarla. Asegúrese de cerrar la tapa de Tarjeta durante el uso normal. No inserte o retire nunca la Tarjeta SmartMedia con la unidad encendida.
Página 18: Encendido Y Apagado
PXR4 Encendido y Apagado 1. Preparación Antes de encender el PXR4 o cambiar las baterías, asegúrese de que el conmutador POWER/BACK LIGHT está apagado. Conexión del Adaptador Enchufe el adaptador en el conector DC 4.5V. Conecte el otro extremo del adaptador a un enchufe de red. No use nunca otro adaptador distinto del incluido.
Página 19 PXR4 Indicador de batería baja Parpadea cuando la batería está baja. Apague el PXR4 y cambie las baterías o use el adaptador AC. No apague nunca la unidad cuando se esté accediendo a la Tarjeta. De lo contrario se perderían los datos de canción y se dañaría la Tarjeta. Retire las baterías gastadas de forma inmediata.
Página 20 PXR4 Para iluminar la pantalla Si usa el PXR4 con una iluminación baja puede iluminar la pantalla. Deslice el conmutador POWER/BACK LIGHT a la posición de iluminado. Si usa baterías la iluminación de pantalla reducirá la duración de éstas. 3. Apagado Asegúrese de que operaciones como Grabación o Reproducción han terminado.
Página 21: Para Escuchar Las Canciones De Demostración
PXR4 Para escuchar las canciones de Demostración La Tarjeta incluida contiene canciones de demostración. 1. Conecte unos auriculares o monitores amplificados al PXR4. Realice las conexiones tal como se ha explicado. 2. Encienda el PXR4. 3. Ajuste el Fader TRACK del PXR4 a 8, y el Fader MASTER a 0. 4.
Página 22: Guía Rápida
PXR4 Guía Rápida 1. Preparación 1. Inserte la Tarjeta Si está usando una Tarjeta nueva deberá formatearla. & Si usa la Tarjeta incluida, ésta tendrá poco espacio libre. Si lo desea puede formatearla, pero le recomendamos que realice una copia de seguridad de las canciones de demostración, ya que el formateo borra todos los datos.
Página 23: Encendido Del Pxr4
PXR4 2. Encendido del PXR4 1. Conecte el adaptador AC Conecte el adaptador AC incluido a la toma DC 4.5V. & Puede usar baterías tal como se ha explicado. 2. Ajuste el Fader MASTER a 0 3. Encienda el PXR4 Utilice el conmutador POWER/BACK LIGHT.
Página 24: Se Creará Una Nueva Canción
PXR4 3. Se creará una nueva canción Se ha creado una canción llamada NEW SONG. 4. Grabación 1. Especifique la Pista de Grabación Pulse la tecla REC SELECT de la Pista 1 para que el símbolo O aparezca en la Pista 1. 2.
Página 25 PXR4 4. Pulse la tecla REC El PXR4 entrará en modo Listo para Grabación. El Icono REC parpadea en la pantalla. 5. Pulse la tecla PLAY Al pulsar PLAY se iniciará la Grabación, así que toque su instrumento. Durante la Grabación los Iconos REC y PLAY estarán iluminados. 6.
Página 26: Reproducción
PXR4 5. Reproducción 1. Pulse la tecla REW El contador irá al principio de la canción. 2. Desactive la Pista de Grabación Si aparece el símbolo O en la Pista de Grabación Pulse REC SELECT de dicha Pista para que desaparezca el símbolo O.
Página 27: Funcionamiento
PXR4 Funcionamiento Paso 1. Funcionamiento Básico 1. Selección de Modos Las funciones del PXR4 están divididas en cinco modos a los cuales se accede mediante las siguientes teclas: Modo LOCATE: tecla LOCATE Podrá ver el tiempo actual y comprobar el tiempo de Grabación restante disponible en Tarjeta.
Página 28: Selección Y Ajuste De Parámetros
PXR4 2. Selección y ajuste de Parámetros Selección de Parámetros Una vez que haya pulsado la tecla del modo deseado, use CURSOR para ir a la página del Parámetro que desea editar. Existen páginas en las direcciones que muestra el indicador de páginas. Pulse CURSOR en la dirección que se indica para acceder a la página correspondiente.
Página 29: En Modo De Mezclador Mixer
PXR4 EN MODO DE MEZCLADOR MIXER: Pulse MIXER, y use CURSOR arriba/abajo para seleccionar: LEVEL, PAN, SEND_L o SEND_R, y use los Fader 1-4 para editar dicho Parámetro para cada Pista. & Consulte el modo SYSTEM. EN MODO DE EFECTOS: Los Parámetros de Efectos 1-5 están asignados a los Fader 1-4 y al Fader MASTER.
Página 30: Afinación
PXR4 3. Afinación El PXR4 tiene una función de afinación. Podrá editar un instrumento conectado a la toma GUITAR IN o LINE IN, o usar el micro incorporado. Afinación de Guitarra 1. Conecte la guitarra a GUITAR INPUT. Ajuste INPUT SELECT a GUITAR. &...
Página 31: Paso 2. Creación / Selección De Canción
PXR4 Paso 2. Creación / Selección de Canción 1. Creación de canción Antes de realizar una Grabación deberá crear una canción. 1. Página de creación de canción. Si no hay canciones en la Tarjeta aparece MakeNew!. Si hay canciones en la Tarjeta con la Reproducción parada, Pulse FF. 2.
Página 32: Nombre De Canción
PXR4 3. Nombre de canción Puede asignar un nombre de hasta 16 caracteres. Para cambiar el nombre de canción 1. Seleccione la canción que desee. 2. Pulse SYSTEM, y use CURSOR arriba/abajo para mostrar EditSong. 3. Pulse CURSOR derecha para mostrar Name Song. 4.
Página 33: Paso 3. Grabación
PXR4 Paso 3. Grabación 1. Métodos de Grabación Grabación en dos Pistas 1. Conecte el instrumento de entrada. Baje el Fader MASTER a 0. Ajuste INPUT SELECT a LINE. Conecte el teclado, etc., a LINE INPUT. 2. Especifique dos Pistas de Grabación Pulse la tecla REC SELECT de las Pistas 1 y 2 (o 3 y 4) para que el símbolo O aparezca en las Pistas 1 y 2.
Página 34: Grabación Adicional
PXR4 5. Ajuste el tiempo inicial de Grabación. 6. Verifique las Pistas de Grabación. Las Pistas de Grabación deben tener el símbolo O en el nº de Pista. 7. Pulse la tecla REC El PXR4 entrará en modo Listo para Grabación. El Icono REC parpadea en la pantalla.
Página 35 PXR4 Regrabación: escuchar la Reproducción mientras graba en otra Pista (OVERDUBBING) Por ejemplo puede grabar un solo de guitarra mientras escucha el acompañamiento ya grabado. 1. Seleccione la Pista que desea grabar. Pulse REC SELECT de la Pista que desee para que aparezca el símbolo O. Suba los Fader TRACK de las Pistas de Reproducción.
Página 36 PXR4 3. Ajuste el tiempo a una posición algo anterior al lugar donde desea iniciar la Grabación. 4. Pulse PLAY para iniciar la Reproducción. Escuchará el sonido de la Pista de Reproducción. 5. En el punto en que desee iniciar la Grabación, Pulse REC. Ahora escuchará...
Página 37: Combinación De Múltiples Pistas (Bounce)
PXR4 Si lo ajusta a Off, la Grabación continuará hasta que Pulse STOP durante la Grabación. Pulse EXIT varias veces para volver a modo LOCATE. 3. Ajuste el tiempo en el que desea iniciar la Grabación. La Grabación se iniciará en este compás. 4.
Página 38 PXR4 & Si graba en dos Pistas este Ajuste será ignorado. Ajuste el panorama totalmente a la izquierda si la Pista de Grabación es impar o a la derecha si es par. 4. Ajuste el tiempo actual al principio de la canción. 5.
Página 39 PXR4 Superposición de interpretación adicional en una Pista Use este método cuando desee añadir material adicional preservando el audio que ya está grabado en la Pista. 1. Seleccione el modo BOUNCE. Mantenga pulsada SHIFT y Pulse LOCATE para cambiar a modo BOUNCE, tipo DUB. 2.
Página 40: Paso 4. Reproducción
PXR4 Paso 4. Reproducción 1. Reproducción 1. Seleccione la canción que desee y Ajuste el tiempo deseado de inicio. 2. Pulse la tecla PLAY Se iniciará la Reproducción. Durante la Reproducción el Icono PLAY estará iluminado. Use el Fader TRACK para Ajustar el volumen de cada Pista. Use el Fader MASTER para ajustar el volumen total.
Página 41: Otros Tipos De Reproducción
PXR4 2. Otros tipos de Reproducción • Podrá ajustar el nivel y panorama del sonido de Reproducción. • Podrá aplicar Efectos al sonido de Reproducción. • Podrá reproducir ritmos internos junto con la Reproducción. Paso 5. Visualización y cambio de la posición de Tiempo 1.
Página 42 PXR4 & Podrá registrar MARCAS incluso durante la Reproducción. & La última posición de la canción queda registrada siempre en la MARCA END. & Para guardar las MARCAS, Pulse STOP para guardar la canción. Cambiar la posición de tiempo por orden de nº de MARCA 1.
Página 43: Paso 6. Ajustes De Mezclador
5 Efectos a la vez!) y suficiente espacio para 100 Programas de usuario. El PXR4 utiliza la tecnología REMS, exclusiva de KORG, para ofrecer Efectos de calidad de estudio que van desde modelos ultra realistas de increíbles amplificadores de guitarra y pedales hasta algunos de los mejores micrófonos del mundo.
Página 44 PXR4 1. Uso de los Efectos Uso de un Efecto de guitarra Estos Efectos se usan para fuentes mono, como guitarra, bajo o micro. 1. Mantenga pulsada SHIFT, y Pulse EFFECT/TUNER para cambiar la pantalla EFFECT ASSIGN a GUITAR. 2. Conecte la guitarra y Pulse REC SELECT de la Pista que desea grabar. Aparece el Icono O.
Página 45 PXR4 Uso de un Efecto Master Use los Parámetros Send-L y Send-R para ajustar la profundidad de este Efecto. Normalmente se suelen usar Efectos ambientales como Reverberación, etc. 1. Mantenga pulsada SHIFT, y Pulse EFFECT/TUNER para cambiar la pantalla EFFECT ASSIGN a MASTER.
Página 46: Edición De Efectos
PXR4 2. Edición de Efectos Si desea guardar sus cambios, deberá guardar el Programa de Efectos tal como se explica. Programas de Efectos y Cadenas La Combinación de módulos de Efectos recibe el nombre de Cadena (CHAIN). Configuración de Cadenas de Efectos CHAIN 1: para guitarra eléctrica.
Página 47 PXR4 Selección de tipo de Efecto y Cadena Seleccione uno de los 4 tipos de Efectos: GUITAR, INSERT, MASTER o FINAL. Para seleccionar una cadena, seleccione un tipo de Efecto que use la cadena deseada. & No es posible cambiar la cadena usada por cada uno de los Programas de Efectos de fábrica.
Página 48: Guardar Un Programa De Efectos
PXR4 3. Guardar un Programa de Efectos Si desea guardar sus cambios, deberá guardar el Programa de Efectos con este procedimiento. 1. Pulse EFFECT y edite el Efecto tal como se ha explicado. 2. Edite el nombre de Efectos. Use DIAL para seleccionar el carácter. Use CURSOR izquierda/derecha para cambiar de posición.
Página 49 PXR4 Para guardar un archivo de usuario distinto 1. Pulse SYSTEM para que aparezca la página CardUtl. 2. Pulse CURSOR derecha, y Pulse CURSOR abajo para ir a la página CdFxSave. 3. Pulse CURSOR derecha para ir a Save Num. Use DIAL para seleccionar el número de archivo.
Página 50: Paso 8. Ajustes De Tempo Y Ritmo
PXR4 Paso 8. Ajustes de Tempo y Ritmo & Si cambia el tempo después de la Grabación, los compases mostrados en el contador ya no coincidirán con el audio de la Pista. 1. Ajuste de Tempo y tipo de Compás 1.
Página 51 PXR4 Grabación de la interpretación mientras escucha el ritmo 1. Seleccione un Patrón rítmico tal como se ha explicado. 2. Realice los Ajustes de Grabación tal como se ha explicado. Pulse REC para entrar en Listo para Grabación. Al pulsar PLAY se iniciará la Grabación y sonará el Patrón seleccionado. Cambio del Tempo del ritmo Cada Patrón tiene un Ajuste de tempo guardado con el mismo.
Página 52: Paso 9. Edición De Canción
PXR4 Paso 9. Edición de Canción No podrá usar la función DESHACER (UNDO) en las operaciones de Edición de canción. 1. Funciones de Edición de canción Nombre de canción Esta función cambia el nombre de una canción. 1. Seleccione la canción que desee. 2.
Página 53 PXR4 Eliminar canción Esta función elimina la canción seleccionada. 1. Seleccione la canción que desea eliminar. 2. Pulse SYSTEM, y use CURSOR arriba/abajo para mostrar EditSong. Pulse CURSOR derecha. 3. Use CURSOR arriba/abajo para seleccionar DelSong. Pulse CURSOR derecha. 4. Asegúrese de que ha seleccionado la canción correcta que será eliminada, y Pulse CURSOR derecha.
Página 54: Paso 10. Edición De Pista
PXR4 Paso 10. Edición de Pista El PXR4 dispone de las siguientes funciones de Edición de Pista: COPY TRACK: Copiar Pista. VIRTUAL TRACK: selección de Pista Virtual. INSERT TRACK: insertar espacio en blanco. ERASE TRACK: borrar Pista. DELETE TRACK: eliminar Pista. EXPANSION/COMPRESSION: expandir o comprimir Pista.
Página 55 PXR4 2. Pulse SYSTEM, y use CURSOR arriba/abajo para seleccionar EditTrk. Pulse CURSOR derecha. 3. Use CURSOR arriba/abajo para seleccionar CpyTrack. Pulse CURSOR derecha. 4. Use DIAL para seleccionar la Pista origen de copia SrcTrk. Por ejemplo seleccione 1. Pulse CURSOR derecha. 5.
Página 56 PXR4 & Si pulsa CURSOR abajo puede ajustar el tiempo registrado en la marca. 9. Use DIAL para seleccionar el nº de marca que ha registrado como tiempo OUT: OutTime. Este es el tiempo final de copia. Pulse CURSOR derecha. &...
Página 57 PXR4 INSERT TRACK: insertar espacio en blanco Esta función inserta un espacio en blanco en el rango especificado IN-OUT. Los datos posteriores serán movidos hacia el final de la canción. 1. Registre los tiempos IN y OUT. Cambie el tiempo actual al lugar que desea registrar y Pulse STORE MARK. 2.
Página 58 PXR4 & Puede pulsar UNDO para deshacer la operación. ERASE TRACK: borrar Pista Esta función borra el rango especificado IN-OUT. Los datos existentes en dicha región serán reemplazados por silencio. 1. Registre los tiempos IN y OUT. Cambie el tiempo actual al lugar que desea registrar y Pulse STORE MARK. 2.
Página 59 PXR4 Cuando termine la pantalla mostrará Finish!. 8. Pulse PLAY para iniciar la Reproducción y comprobar el resultado. & Puede pulsar UNDO para deshacer la operación. DELETE TRACK: eliminar Pista Esta función elimina el rango especificado IN-OUT. Los datos posteriores se moverán hacia el punto inicial IN. 1.
Página 60 PXR4 7. Cuando la pantalla muestre DelOK?, Pulse CURSOR derecha para ejecutar. Cuando termine la pantalla mostrará Finish!. 8. Pulse PLAY para iniciar la Reproducción y comprobar el resultado. & Puede pulsar UNDO para deshacer la operación. EXPANSION/COMPRESSION: expandir o comprimir Pista Esta función expande o comprime los datos del rango IN-OUT y los coloca en una región especificada en TO-END.
Página 61 PXR4 7. Para cada uno de estos tiempos: Use DIAL para seleccionar el nº de marca que ha registrado como tiempos InTime, OutTime, ToTime, y EndTime. Para cada uno de estos tiempos: Pulse CURSOR derecha. El tiempo To-End debe estar en el rango de 50%-200% del tiempo In-Out. &...
Página 62 PXR4 Por ejemplo seleccione A. Pulse CURSOR derecha. 5. Use DIAL para seleccionar la Pista destino DestTrk. Por ejemplo 1. Pulse CURSOR derecha. 6. Use DIAL para seleccionar la Pista Virtual destino DestVTrk. Por ejemplo B. Pulse CURSOR derecha. 7. Cuando la pantalla muestre CpyV OK?, Pulse CURSOR derecha para ejecutar. Cuando termine la pantalla mostrará...
Página 63 PXR4 4. Use DIAL para seleccionar la Pista Virtual destino DestVTrk. Por ejemplo C. Pulse CURSOR derecha. 5. Cuando la pantalla muestre DelV OK?, Pulse CURSOR derecha para ejecutar. Cuando termine la pantalla mostrará Finish!. 8. Seleccione la Pista Virtual C de la Pista 1 e inicie la Reproducción para comprobar el resultado.
Página 64: Paso 11. Mezcla Final (Mixdown)
PXR4 Paso 11. Mezcla Final (Mixdown) En este paso ajustaremos los Fader y Efectos para grabar el resultado en una grabadora maestra (DAT, MD, casete, etc.), para obtener la canción final. 1. Grabación en una cinta maestra 1. Ajuste el nivel, panorama, etc., de cada Pista e inicie la Reproducción para comprobar la canción.
Página 65: Creación De Un Archivo Estéreo
PXR4 3. Creación de un Archivo Estéreo Cuando la canción esté terminada, puede convertirla a un archivo estéreo MP2 y pasarlo a su ordenador. & Dicho archivo puede ser reproducido en el PXR4 pero hay ciertas limitaciones en cuanto a la Edición: No podrá...
Página 66: Paso 12. Guardar En Ordenador
PXR4 Paso 12. Guardar en ordenador Cuando finalice la Grabación o Edición, el PXR4 guarda los datos automáticamente en Tarjeta. Los datos de canción guardados en la Tarjeta pueden ser enviados al ordenador para disponer de una copia de seguridad. &...
Página 67 PXR4 5. Haga clic con el botón izquierdo del ratón en el Icono de Tarjeta que aparece en la parte derecha de la barra de tareas del ordenador. En el menú que aparece, haga clic con el botón izquierdo en ‘Stop USB disk driver (nombre)’. Asegúrese de que aparece un mensaje indicando que puede retirar el dispositivo.
Página 68: Guardar Archivos De Canción Mediante Tarjeta
PXR4 2. Guardar archivos de canción mediante Tarjeta Aunque su ordenador no tenga un conector USB podrá usar un lector de tarjetas disponible comercialmente para realizar copias de seguridad de los datos de la Tarjeta. 1. Apague el PXR4 y retire la Tarjeta. 2.
Página 69: Funciones De Tarjeta
PXR4 4. Archivo de configuración PXR4.INI que configuración de la canción de Edición de la Tarjeta. & La presencia o ausencia de este no influye en el funcionamiento del PXR4. archivo 5. Resultado de recuperación de Tarjeta Cuando use la función de recuperación el resultado se guarda en un llamado archivo CDRECVRY.LOG.
Página 70: Parámetros
PXR4 Parámetros Esta sección explica las funciones de los Parámetros que aparecen en la pantalla. LOCATE 1. Contador ............................Use CURSOR arriba/abajo para cambiar el formato. _:_._ Tiempo absoluto en minutos, segundos y milisegundos. _._._ Tiempo en forma de compases desde el inicio de canción. Fr: tiempo libre restante en la Tarjeta.
Página 71: System
PXR4 SYSTEM P1. TEMPO Tempo, tipo de compás y ritmo de canción. 1. BPM ..............................Especifica el TEMPO. 2. Beat..............................Tipo de compás. 3. Ritmo ..............................Activa/desactiva el ritmo y especifica el Patrón. 4. Nivel de ritmo..........................P2. EditSong Edición de canción. No es posible usar UNDO en estas funciones.
Página 72 PXR4 P.2-2 CopySong Copiar canción. 1. DestSong ..........................1-99 Seleccione la canción destino de copia. 2. CopyOK? .........................YES, NO Pulse CURSOR derecha para ejecutar la copia. P.2-3 DelSong Eliminar canción. 1. DestSong ..........................1-99 Seleccione la canción destino que desea eliminar. 2. Del OK? ..........................YES, NO Pulse CURSOR derecha para ejecutar la eliminación.
Página 73 PXR4 1. Trk1.Vtr ............................. A-H Selecciona la Pista virtual para la Pista 1. 2. Trk2.Vtr ............................. A-H Selecciona la Pista virtual para la Pista 2. 3. Trk3.Vtr ............................. A-H Selecciona la Pista virtual para la Pista 3. 4. Trk4.Vtr ............................. A-H Selecciona la Pista virtual para la Pista 4.
Página 74 PXR4 7. ToTime.............................. Tiempo de Edición en la Pista destino. 8. CopyOK? .........................YES, NO Pulse CURSOR derecha para ejecutar la copia. Cuando termine la pantalla mostrará Finish!. P.3.3 InsTrack Insertar Pista. Esta función inserta un espacio en blanco en el rango especificado IN-OUT. Los datos posteriores serán movidos hacia el final de la canción.
Página 75 PXR4 1. DestTrk ............................Use DIAL para seleccionar la Pista Destino. 2. EditMode ............................Fst: procesado rápido, a veces menos exacto. Bst: más lento pero más exacto. 5. InTime............................... Tiempo inicial de Edición. 6. OutTime ............................Tiempo Final de Edición. 7.
Página 76 PXR4 7. DelOK? ..........................YES, NO Pulse CURSOR derecha para ejecutar la función de Edición. Cuando termine la pantalla mostrará Finish!. P.3.2 ExpTrack Esta función expande o comprime los datos del rango IN-OUT y los coloca en una región especificada en TO-END. Los datos posteriores serán movidos hacia el final de la canción.
Página 77 PXR4 9. ExpOK? ........................... YES, NO Pulse CURSOR derecha para ejecutar. Cuando termine la pantalla mostrará Finish!. P.3.7 CpyV-Trk Esta operación copia una Pista Virtual a otra Pista Virtual. 1. SrcTrk............................... Use DIAL para seleccionar la Pista origen de copia. 2.
Página 78 PXR4 P4. CardUtl Funciones de Utilidad de Tarjeta. P.4.1 CardInfo Información de Tarjeta. 1. Card.......................4, 8, 16, 32, 64, 128 Muestra el tipo de Tarjeta y capacidad en Mbytes. 2. Free..............................Indica el % de espacio libre de Tarjeta. P.4.2 CdFxSave Guarda los datos de Efectos de usuario en la Tarjeta.
Página 79 PXR4 P.5 SYSTEM Ajustes de Sistema. P.5.1 MixerSys Ajustes de mezclador. & Estos Ajustes son comunes para todas las canciones. 1. AutoIn..........................OFF, ON Ajuste de la salida de monitor. Pulse SYSTEM, y use CURSOR arriba/abajo para ir a la página SYSTEM. Pulse CURSOR derecha para mostrar MixerSys.
Página 80: Record: Ajustes De Grabación
PXR4 On: los Fader se usan para Ajustar Parámetros de mezclador. Off: los Fader Ajustan el nivel de cada Pista. 5. LocMoni..........................Off, On Permite escuchar el sonido durante la localización. P.5.2 Record: Ajustes de Grabación 1. Count-In............................0-8 Use DIAL para especificar el nº de compases de cuenta atrás. Puede especificar hasta 8 compases.
Página 81: Effect: Efectos
PXR4 P.6 USB comm Ajustes para conexiones USB. EFFECT: Efectos & El nº de páginas de Efectos dependerá del tipo de Efecto. & En una página de Efectos podrá usar los Fader para editarlos. P.1 EFFECT: Efectos P.1.1 SelectEffect: selección de Efectos 1.
Página 82 PXR4 1d. Parámetro 4........................... También puede ajustarlo mediante el Fader TRACK 4. 1e. Parámetro 5 ........................... También puede ajustarlo mediante el Fader MASTER. P.1.3 CABINET 1. Cabinet ............................. Selecciona el tipo de simulador de altavoz. P.1.4 MODULATION 1. MODULATION ..........................Selecciona el tipo de Efecto de Modulación.
Página 83: Mark: Marcas
PXR4 P.1.9 EffectBalance 1. EffRtBal............................& Sólo aparece si selecciona MASTER como ASSIGN de Efectos. Ajusta el panorama de retorno de Efectos. P.1.10 Rename, Write 1. RenameEffect..........................Dar nombre a Programa de Efectos. 2. Wrt>U##? ............................Selecciona el destino de guardado de Programa de Efectos. P2.
Página 84: Delmark: Eliminación De Marca
PXR4 P.2.1 DelMark: eliminación de marca 1. DelMark? ........................All, 01-99 Una MARCA eliminada no se puede recuperar. Gire DIAL para seleccionar la MARCA que desea eliminar. Pulse CURSOR derecha. El nº de MARCA que aparece en la página DelMark? es la que se eliminará. Si desea eliminarla, Pulse CURSOR derecha.
Página 85: Pan: Ajustes De Panorama
PXR4 P.2.1 PAN: Ajustes de panorama 1. Pan#........................L30...Cnt...R30 Ajuste de panorama. P.3.1 SendL: envío a Efectos del canal L & Sin efecto si la posición de inserción no se ajusta a MASTER. 1. Send-L# ..........................0-100 P.3.2 SendR: envío a Efectos del canal R &...
Página 86: Effect Assign
PXR4 EFFECT ASSIGN Mantenga pulsada SHIFT, y Pulse EFFECT/TUNER para cambiar EFFECT ASSIGN al tipo de Efecto con el que desee empezar la Edición. GUITAR: MONO IN -> MONO OUT El Efecto será insertado después de la entrada. & Sólo podrá seleccionar una Pista para Grabación. INSERT: STEREO IN ->...
Página 87: Teclas De Transporte
PXR4 REC SELECT Estas teclas cambian cada Pista entre estado de Grabación y Reproducción. Grabación: Pulse REC SELECT de las Pistas que desea grabar. Aparece el Icono O. Reproducción: En las Pistas de Reproducción no debe aparecer el Icono O en su nº. EXIT Vuelve a una página específica de cada modo.
Página 88: Parámetros De Efectos
PXR4 Parámetros de Efectos & Los módulos de Efectos que pueden ser seleccionados difieren para cada cadena. DRIVE/LMT 1. DRIVE TopBoost Modelo que simula la distorsión del VOX AC30. 1. GAIN: Ganancia de distorsión. 2. LEVEL: nivel de salida. 3. TREBBLE: agudos. 4.
Página 89 PXR4 Seattle Modelo que simula un pedal ideal para rock grunge estilo Seattle. & Los Parámetros son los mismos que TopBoost. Mtl Dist Modelo que simula la distorsión de los 90. & Los Parámetros son los mismos que TopBoost. Fat Dist Modelo que simula la distorsión de los 80.
Página 90 PXR4 2. LIMITER LIMITER Limita los picos a un nivel determinado. 1. THRESHOLD: nivel umbral a partir del cual se aplicará la compresión. 2. RATIO: relación de compresión. 3. ATTACK: tiempo de ataque. 4. RELEASE: tiempo de relajación. 5. LEVEL: nivel de salida. 3.
Página 91: Cabi / Eq
PXR4 B octave Efecto de octava para bajos. 1. DEPTH: volumen de la octava. 2. LEVEL: nivel de salida. 3. TREBBLE: agudos. 4. MIDDLE: medios. 5. BASS: graves. B OctDst Distorsión y octava para bajo. & Los Parámetros son los mismos que B OVDR. CABI / EQ BLOCK 1.
Página 92 PXR4 1x12 AC15 Caja de altavoz abierta posteriormente con un altavoz de 15". & Los Parámetros son los mismos que 1x8 TWD. 2x12 Blk Caja de altavoz abierta posteriormente con dos altavoces de 12". & Los Parámetros son los mismos que 1x8 TWD. 2x12 AC30 Caja de altavoz abierta posteriormente con dos altavoces de 12".
Página 93 PXR4 2. 4BAND EQ Ecualizador de cuatro bandas. LowEQ Bandas: 80 Hz, 120 Hz, 250 Hz, 550 Hz. 1. nivel de la banda 1. 2. nivel de la banda 2. 3. nivel de la banda 3. 4. nivel de la banda 4. 5.
Página 94 PXR4 3. BASS CABINET Simula el tamaño y características de un conjunto de altavoz y amplificador para bajo; desde sistemas clásicos hasta modernos. Solid1 Amplificador típico. 2. MIX: nivel general. 3. PRESENCE: Ajusta los agudos. Si el sonido distorsiona, baje ligeramente LEVEL y PRESENCE. Solid1 Sonido más fuerte.
Página 95 PXR4 4. MIC SIMULATOR Simulador de micrófono. VntgDy Simula un micro dinámico clásico, y es ideal para vocales. 1. SETTING: cambia la distancia del micro. 1 cerca, 2 on, 3 off, 4 lejos. 2. TRIM: Ajuste de entrada. cuando en SETTING Ajuste cerca u On, deberá ajustar TRIM para el nivel general. MultiCn Simula un micro con gran respuesta de frecuencia.
Página 96: Modulation
PXR4 MODULATION BLOCK 1. MODULATION CHORUS StChorus Aumenta la profundidad de sonido por Modulación de Retardo. 1. TIME: tiempo del retardo. 3. SPEED: velocidad de Modulación. 4. DEPTH: profundidad de Modulación de tono. 5. MIX: mezcla de Efecto con sonido seco. Flanger StFlange Modulación con movimiento de tono.
Página 97 PXR4 3. SPEED: velocidad de Modulación. 4. DEPTH: profundidad de Modulación. PitchSft StPitch Cambio de octava con un rango de +/- 2 octavas. 3. PITCH: cambio de tono. 4. FINE: Ajuste fino de cambio de tono. 5. MIX: mezcla de Efecto con sonido seco. Para estéreo: 1.
Página 98 PXR4 WahUp Similar a un pedal Wah. 1. ATTACK: tiempo de ataque. 2. SENS: Sensibilidad. WahDwn Similar a un pedal Wah, en el que el filtro funciona en sentido contrario que el anterior. 1. ATTACK: tiempo de ataque. 2. SENS: Sensibilidad. B WahUp Similar a un pedal Wah, especial para bajo eléctrico.
Página 99: Ambience
PXR4 AMBIENCE BLOCK 1. DELAY Delay Retardo mono con un tiempo máximo de 2 segundos. 1. TIME: tiempo de retardo. 2. FEEDBACK: regeneración. 3. TONE: timbre del sonido retardado. 5. MIX: mezcla del sonido con retardo. 2. AMBIENCE Echo Simula un Eco de cinta. 1.
Página 100 PXR4 PPDelay Retardo estéreo con Efecto ping-pong. 1. TIME: tiempo de retardo. 2. FEEDBACK: regeneración. 3. TONE: timbre del sonido retardado. 4. MODE: cambia el orden de salida. 5. MIX: mezcla del sonido con Efecto. Room Reverberación de habitación pequeña a mediana. 1.
Página 101: Nr / Gate
PXR4 NR / GATE BLOCK & Este bloque no aparece como módulo de Efectos, sino que puede ser seleccionado como parte de los Parámetros de Edición. 1. NR Efecto de supresión de ruido. 1. NR SEND: Ajusta la profundidad del Efecto. &...
Página 102 PXR4 Lista de Programas de Efectos Lista de Cadenas de Efectos...
Página 103: Lista De Patrones Rítmicos
PXR4 & Efectos marcados con un asterisco * generan el Efecto a partir del canal L, y producen un Efecto estéreo. Lista de patrones rítmicos...
Página 104: Solución De Problemas
PXR4 Solución de Problemas • No hay sonido • Compruebe la alimentación del PXR4 y las conexiones • Compruebe el amplificador y auriculares • No se puede escuchar la Reproducción • Compruebe los Fader MASTER o PHONES • Compruebe los Fader de Pista •...
Página 105 PXR4 • El sonido de entrada o de Grabación contiene ruido o distorsión • Compruebe el control TRIM • Ajuste los Fader de manera que no se ilumine el indicador CLIP • No se pueden aplicar Efectos • Asegúrese de que NO está en modo TUNER •...
Página 106 PXR4 • La pantalla indica CdFormat & Apague siempre el PXR4 antes de retirar o insertar la Tarjeta • Dé formato a la Tarjeta • Compruebe que la Tarjeta está insertada correctamente • La pantalla indica CdRecovery • Los datos de la Tarjeta están dañados. Ejecute la función de recuperación de datos de Tarjeta •...
Página 107: Mensajes
PXR4 Mensajes • CardLock • No desconecte el cable USB mientras aparece este mensaje • CdFormat • Formato de Tarjeta • CdNotReady • La Tarjeta no está lista • CdRecvry • Recuperación de Tarjeta • CdReady • Tarjeta lista • CrdRetry •...
Página 108 PXR4 • Card # • Ejecute CdRecvry. Si no se puede recuperar, dé formato a la Tarjeta • >>Card<< • No hay suficiente espacio en la Tarjeta • CardFull • La Tarjeta está llena. Puede intentar recuperar espacio con CdRecvry o con DelUndo •...
Página 109 PXR4 • NotReady • No se puede borrar la marca seleccionada • RecSave? • ¿Desea guardar la Grabación si hay suficiente espacio en la Tarjeta? • SameVTrk • Compruebe la selección de Pista • SngFilEr • Ejecute CdRecvry • SongFull •...
Página 110: Especificaciones
PXR4 Especificaciones <Sección de Grabador> Pistas: 4 Pistas x 8 virtuales, Reproducción simultánea de 4 Pistas, Grabación simultánea de 2 Pistas Formato de Grabación: 16-bit MPEG 1 Audio Layer2 comprimida, 32-kHz Tiempo de Grabación: Hi-quality=11min 15sec (*max. 90 min aprox.), Standard=16min 50sec (*max.
Página 111 PXR4 <General> Alimentación: dos baterías AA o adaptador DC 4.5V AC (incluido) Dimensiones: 124 x 110 x 34 mm Peso: 265g (sin incluir baterías) <Especificaciones Analógica/Entrada digital/Salida> <Entrada de Línea> Conector: fono mini estéreo Impedancia de Entrada: 10 kohmios Nivel Nominal: -10dBu@TRIM=min., -50dBu@TRIM=max. Nivel Máximo: +2dBu Impedancia Fuente: 600 ohmios <Entrada GUITAR INPUT (LOW/HIGH)>...
Página 112 PXR4 <USB> Sistema Operativo: Windows 2000/Me o posterior, o Mac OS 9.0.4 o posterior <Accesorios> (todos incluidos) PXRC-00S SmartMediaTM (16 MB) Adaptador AC Bolsa de Transporte.
Página 113: Instrucciones De Seguridad Importantes
INSTRUCCIONES DE SEGURIDAD IMPORTANTES ATENCIÓN: Al usar productos eléctricos, deben observarse unas precauciones básicas, incluyendo las siguientes: • • Lea todas las instrucciones antes de utilizar el El cable de alimentación debe ser desenchufado producto. cuando no se vaya a utilizar el aparato durante largo tiempo.
Página 114 GUARDE ESTAS INSTRUCCIONES Símbolo CE para Normas Unificadas Europeas La marca CE que exhiben nuestros productos que funcionan a Corriente Alterna, hasta el 31 de Diciembre de 1996 significa que cumplen la Directiva EMC (89/336/EEC) y la Directiva sobre la marca CE (93/68/EEC). Y, la marca CE que exhiben después del 1 de Enero de 1997, significa que cumplen la Directiva EMC (89/336/EEC), la Directiva sobre la marca CE (93/68/EEC) y la Directiva de Bajo Voltaje (73/23/EEC).
