Version 1.0
Published April 2022
Copyright©2022 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"

Publicidad

Tabla de contenido
loading

Manuales relacionados para ASROCK B660M PG Riptide

Resumen de contenidos para ASROCK B660M PG Riptide

  • Página 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Página 2 The terms HDMI® and HDMI High-Definition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. INTEL END USER SOFTWARE LICENSE AGREEMENT IMPORTANT - READ BEFORE COPYING, INSTALLING OR USING. LICENSE.
  • Página 3 Licensee’s intellectual property rights, to incorporate or otherwise utilize those comments and suggestions. TERMINATION OF THIS LICENSE. Intel or the sublicensor may terminate this license at any time if Licensee is in breach of any of its terms or conditions. Upon termination, Licensee will immediately destroy or return to Intel all copies of the Software.
  • Página 4 ASRock follows the green design concept to design and manufacture our products, and makes sure that each stage of the product life cycle of ASRock product is in line with global environmental regulations. In addition, ASRock disclose the relevant information based on regulation requirements.

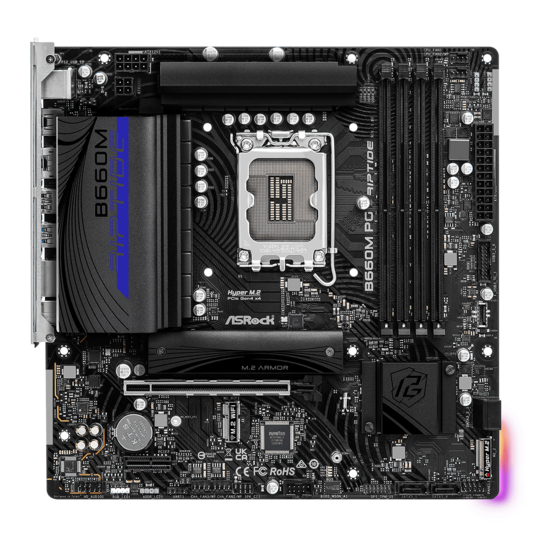

  • Página 5 B660M PG Riptide Motherboard Layout CPU_FAN1 ATX12V1 CPU_FAN2/WP ATX12V2 USB 2.0 USB_4 USB_3 USB 3.2 Gen1 USB3_2 USB3_1 USB 3.2 Gen1 Top: T: USB3_4 RJ-45 B: USB3_3 CHA_FAN1/WP Intel P C I E1 B660 CMOS Battery P C I E2...
  • Página 6 No. Description 4 pin 12V Power Connector (ATX12V2) 8 pin 12V Power Connector (ATX12V1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) CPU/Water Pump Fan Connector (CPU_FAN2/WP) CPU Fan Connector (CPU_FAN1) Addressable LED Header (ADDR_LED2) Addressable LED Header (ADDR_LED3) ATX Power Connector (ATXPWR1) USB 3.2 Gen1 Header (USB3_5_6)
  • Página 7 B660M PG Riptide I/O Panel No. Description No. Description USB 2.0 Ports (USB_12) USB 3.2 Gen1 Ports (USB3_1_2) 2.5G LAN RJ-45 Port* USB 2.0 Ports (USB_3_4) Line In (Light Blue)** DisplayPort 1.4 Front Speaker (Lime)** HDMI Port Microphone (Pink)** PS/2 Mouse/Keyboard Port USB 3.2 Gen1 Ports (USB3_3_4)
  • Página 8 ** Function of the Audio Ports in 7.1-channel Configuration: Port Function Light Blue (Rear panel) Rear Speaker Out Lime (Rear panel) Front Speaker Out Pink (Rear panel) Central /Subwoofer Speaker Out Lime (Front panel) Side Speaker Out...

  • Página 9: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Página 10 • 4 x DDR4 DIMM Slots • Supports DDR4 non-ECC, un-buffered memory up to 5333+(OC)* * Supports DDR4 3200 natively. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) • Supports ECC UDIMM memory modules (operate in non- ECC mode) • Max.
  • Página 11 B660M PG Riptide • Intel® X Graphics Architecture (Gen 12) • Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers • Supports HDMI 2.1 TMDS Compatible with max. resolution up to 4K x 2K (4096x2160) @ 60Hz • Supports DisplayPort 1.4 with DSC (compressed) max.
  • Página 12 * Supports Intel® Optane Technology (M2_2 only) * Supports Intel® Volume Management Device (VMD) * Supports NVMe SSD as boot disks * Supports ASRock U.2 Kit RAID • Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices Connector • 1 x SPI TPM Header...
  • Página 13 • ErP/EuP Ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
  • Página 14 Chapter 2 Installation This is a Micro ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Página 15 B660M PG Riptide 2.1 Installing the CPU 1. Before you insert the 1700-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Página 17 B660M PG Riptide Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Página 18 2.2 Installing the CPU Fan and Heatsink...
  • Página 19 B660M PG Riptide 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Página 21 B660M PG Riptide 2.4 Expansion Slots (PCIe Slots) There are 2 PCIe slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Página 22 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper (CLRMOS1) 2-pin Jumper (see p.1, No.
  • Página 23 B660M PG Riptide 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.
  • Página 24 Serial ATA3 Connectors These four SATA3 connectors Vertical: support SATA data cables for (SATA3_0: internal storage devices with see p.1, No. 15) up to 6.0 Gb/s data transfer (SATA3_1: rate. see p.1, No. 16) SATA3_1 SATA3_0 Right Angle: (SATA3_2: see p.1, No. 12)(Upper) (SATA3_3: see p.1, No.
  • Página 25 B660M PG Riptide Front Panel Audio Header This header is for connecting PRESENCE# MIC_RET (9-pin HD_AUDIO1) audio devices to the front OUT_RET (see p.1, No. 26) audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Página 26 CPU/Water Pump Fan This motherboard Connector provides a 4-Pin water cool- (4-pin CPU_FAN2/WP) ing CPU fan connector. If you FAN_VOLTAGE CPU_F AN_SPEED (see p.1, No. 5) plan to connect a 3-Pin CPU FAN_SPEED_CONTROL water cooler fan, please con- nect it to Pin 1-3. ATX Power Connector This motherboard provides a (24-pin ATXPWR1)
  • Página 27 B660M PG Riptide SPI TPM Header This connector supports SPI Trusted SPI_DQ3 SPI_PWR (13-pin SPI_TPM_J1) Dummy Platform Module (TPM) system, SPI_MOSI (see p.1, No. 17) which can securely store keys, digital RST# TPM_PIRQ certificates, passwords, and data. A TPM system also helps enhance...
  • Página 28 2.7 M.2 WiFi/BT PCIe WiFi Module and Intel® CNVi (Integrated WiFi/BT) Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (Key E) supports type 2230 WiFi/BT PCIe WiFi module and Intel®...
  • Página 29 B660M PG Riptide Step 3 Gently insert the WiFi/BT PCIe WiFi module or Intel® CNVi (Integrated WiFi/BT) into the M.2 slot. Please be aware that the module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place.
  • Página 30 2.8 M.2_SSD (NGFF) Module Installation Guide (M2_1) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Socket (M2_1, Key M) supports type 2280 PCIe Gen4x4 (64 Gb/s) mode. Installing the M.2_SSD (NGFF) Module Step 1 Prepare a M.2_SSD (NGFF) module...
  • Página 31 B660M PG Riptide Step 3 Before installing a M.2 (NGFF) SSD module, please loosen the screws to remove the M.2 heatsink. *Please remove the protective films on the bottom side of the M.2 heatsink before you install a M.2 SSD module.
  • Página 32 Step 5 Tighten the screw with a screwdriver to secure the module and M.2 heatsink into place. Please do not overtighten the screw as this might damage the module and M.2 heatsink.
  • Página 33 B660M PG Riptide M.2_SSD (NGFF) Module Support List (M2_1) Vendor Interface ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4 AP240GZ280 Corsair PCIe3 x4 CSSD-F240GBMP500 Intel...
  • Página 34 2.9 M.2_SSD (NGFF) Module Installation Guide (M2_2) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Socket (M2_2, Key M) supports type 2280 PCIe Gen4x4 (64 Gb/s) mode. Installing the M.2_SSD (NGFF) Module Step 1 Prepare a M.2_SSD (NGFF) module...
  • Página 35 B660M PG Riptide Step 4 Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only fits in one orientation. Step 5 Tighten the screw with a screwdriver to secure the module into place.
  • Página 36 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Página 37 B660M PG Riptide 2.10 ASRock Polychrome SYNC ASRock Polychrome SYNC is a lighting control utility specifically designed for unique indi- viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Página 38 Connecting the Addressable RGB LED Strip Connect your Addressable RGB LED strips to the Addressable LED Headers (ADDR_LED1 / ADDR_LED2 / ADDR_LED3) on the motherboard. ADDR_LED2 DO_ADDR VOUT ADDR_LED3 DO_ADDR VOUT ADDR_LED1 DO_ADDR VOUT 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged.
  • Página 39 ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.

  • Página 40: Lieferumfang

    1 Einleitung Vielen Dank, dass Sie sich für das ASRock B660M PG Riptide entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Página 41: Technische Daten

    B660M PG Riptide 1.2 Technische Daten • Micro-ATX-Formfaktor Plattform • Feststoffkondensator-Design • Unterstützt Intel® Core Prozessor -Prozessoren der 12. Gen. (LGA1700) • Digi Power design • 15-Leistungsphasendesign • Unterstützt Intel® Hybrid-Technologie • Unterstützt Intel® Turbo Boost Max Technology 3.0 • Unterstützt ASRock Hyper-BCLK-Engine •...
  • Página 42 • Intel® X -Grafikarchitektur (12. Gen.) • Dualer Grafikkartenausgang: Unterstützt HDMI- und DisplayPort 1.4-Ports durch unabhängige Monitor-Controller • Unterstützt HDMI 2.1 TMDS-kompatiblen mit max. Auflösung bis 4K x 2K (4096x2160) bei 60 Hz • Unterstützt DisplayPort 1.4 mit DSC (komprimiert) max. Auflösung bis 8K (7680x4320) bei 60 Hz / 5K (5120x3200) bei 120 Hz •...
  • Página 43 B660M PG Riptide Speicher CPU: • 1 x Hyper-M.2-Sockel (M2_1, Key M), unterstützt Typ-2280-PCIe- Gen4x4-Modus (64 Gb/s)* Chipsatz: • 1 x Hyper-M.2-Sockel (M2_2, Key M), unterstützt Typ-2280-PCIe- Gen4x4-Modus (64 Gb/s)* • 4 x SATA-III-6,0-Gb/s-Anschlüsse * Unterstützt Intel® Optane -Technologie (nur M2_2) * Unterstützt Intel®...
  • Página 44 • FCC, CE Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
  • Página 45 B660M PG Riptide 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) 2-poliger Jumper (siehe S.
  • Página 46 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Netzschalter, Reset- PLED+ PLED- (9-polig, PANEL1)
  • Página 47 B660M PG Riptide Serial-ATA-III-Anschlüsse Diese vier SATA-III-Anschlüsse Vertikal: unterstützen SATA-Datenkabel (SATA3_0: für interne Speichergeräte mit siehe S. 1, Nr. 15) einer Datenübertragungsgeschwi (SATA3_1: ndigkeit bis 6,0 Gb/s. SATA3_1 SATA3_0 siehe S. 1, Nr. 16) Winkel rechts: (SATA3_2: siehe S. 1, Nr. 12) (obere) (SATA3_3: siehe S.
  • Página 48 Audiostiftleiste Diese Stiftleiste dient dem PRESENCE# MIC_RET Frontblende Anschließen von Audiogeräten an OUT_RET (9-polig, HD_AUDIO1) der Frontblende. (siehe S. 1, Nr. 26) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
  • Página 49 B660M PG Riptide CPU-/Wasserpumpen- Dieses Motherboard bietet Lüfteranschluss einen 4-poligen Wasserkühlung- (4-polig, CPU_FAN2/WP) CPU-Lüfteranschluss. Falls FAN_VOLTAGE CPU_F AN_SPEED (siehe S. 1, Nr. 5) Sie einen 3-poligen CPU- FAN_SPEED_CONTROL Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
  • Página 50 SPI-TPM-Stiftleiste Dieser Anschluss unterstützt SPI_DQ3 SPI_PWR (13-polig, SPI_TPM_J1) Dummy das SPI Trusted Platform SPI_MOSI (siehe S. 1, Nr. 17) Module- (TPM) System, das RST# TPM_PIRQ Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM- SPI_TPM_CS# RSMRST# System hilft zudem bei der SPI_MISO SPI_CS0 Stärkung der Netzwerksicherheit,...

  • Página 51: Contenu De L'emballage

    B660M PG Riptide 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock B660M PG Riptide, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
  • Página 52 • Alimentation à 15 phases • Prend en charge Intel® Hybrid Technology • Prend en charge la technologie Intel® Turbo Boost Max 3.0 • Prend en charge le moteur Hyper BCLK ASRock • Intel® B660 Chipset • Technologie mémoire double canal DDR4 Mémoire...
  • Página 53 B660M PG Riptide • Architecture graphique Intel® X (Gen 12) • Double sortie graphique : Prend en charge les ports HDMI et DisplayPort 1.4 via contrôleurs d’affichage indépendants • Prend en charge la technologie HDMI 2.1 TMDS Compatible avec résolution maximale de 4K x 2K (4096x2160) @ 60Hz •...
  • Página 54 * Prend en charge Intel® Volume Management Device (VMD) * Prend en charge les SSD NVMe comme disques de démarrage * Prend en charge le kit ASRock U.2 • Prend en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les RAID périphériques de stockage SATA...
  • Página 55 Certifications • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
  • Página 56 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ». Cavalier Clear CMOS (CLRMOS1) Cavalier (jumper) à...
  • Página 57 B660M PG Riptide 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Página 58 Connecteurs Serial ATA3 Ces quatre connecteurs SATA3 Vertical : sont compatibles avec les câbles de (SATA3_0 : données SATA pour les appareils voir p.1, No. 15) de stockage internes avec un taux (SATA3_1 : de transfert maximal de 6,0 Go/s. SATA3_1 SATA3_0 voir p.1, No. 16) Angle droit : (SATA3_2 : voir p.1, No.
  • Página 59 B660M PG Riptide Embase audio du panneau Cette embase sert au branchement PRESENCE# MIC_RET frontal des appareils audio au panneau OUT_RET (HD_AUDIO1 à audio frontal. 9 broches) OUT2_L (voir p.1, No. 26) J_SENSE OUT2_R MIC2_R MIC2_L 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Página 60 Connecteur pour Cette carte mère est dotée d’un ventilateur de processeur / connecteur pour ventilateur de pompe à eau processeur à refroidissement par FAN_VOLTAGE CPU_F AN_SPEED (CPU_FAN2/WP à eau à 4 broches. Si vous envisagez FAN_SPEED_CONTROL 4 broches) de connecter un ventilateur (voir p.1, No.
  • Página 61 B660M PG Riptide Embase SPI TPM Ce connecteur prend en charge SPI_DQ3 SPI_PWR (SPI_TPM_J1 à Dummy un module SPI TPM (Trusted SPI_MOSI 13 broches) Platform Module – Module de RST# TPM_PIRQ (voir p.1, No. 17) plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et...

  • Página 62: Contenuto Della Confezione

    Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Página 63 • Digi Power design • Potenza a 15 fasi • Supporta la tecnologia Intel® Hybrid • Supporta la tecnologia Intel® Turbo Boost Max 3.0 • Supporto di ASRock Hyper BCLK Engine • Intel® B660 Chipset • Tecnologia memoria DDR4 Dual Channel Memoria •...
  • Página 64 • Architettura grafica Intel® X (Gen 12) • Doppia uscita grafica: supporto di porte HDMI e DisplayPort 1.4 tramite controller display indipendenti • Supporta HDMI 2.1 compatibile TMDS con risoluzione massima fino a 4K x 2K (4096 x 2160) a 60Hz •...
  • Página 65 (solo M2_2) * Supporta il dispositivo di gestione del volume Intel® (VMD) * Supporto di SSD NVMe come disco d’avvio * Supporta kit ASRock U.2 • Supporta RAID 0, RAID 1, RAID 5 e RAID 10 per dispositivi di RAID archiviazione SATA •...
  • Página 66 Certificazioni • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti.
  • Página 67 B660M PG Riptide 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

  • Página 68: Header E Connettori Su Scheda

    1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore PLED+...
  • Página 69 B660M PG Riptide Connettori Serial ATA3 Questi quattro connettori SATA3 Verticale: supportano cavi dati SATA (SATA3_0: per dispositivi di archiviazione vedere pag.1, n. 15) interna, con una velocità di (SATA3_1: trasferimento dati fino a 6,0 Gb/s. SATA3_1 SATA3_0 vedere pag. 1, n. 16)
  • Página 70 Header audio pannello Questo header serve a collegare i PRESENCE# MIC_RET anteriore dispositivi audio al pannello audio OUT_RET (HD_AUDIO1 a 9 pin) anteriore. (vedere pag. 1, n. 26) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Página 71 B660M PG Riptide Connettore ventola CPU / Questa scheda madre è dotata pompa dell'acqua di un connettore per la ventola (CPU_FAN2/WP a 4 pin) della CPU con raffreddamento FAN_VOLTAGE CPU_F AN_SPEED (vedere pag. 1, n. 5) ad acqua a 4 pin. Se si decide di...
  • Página 72 Connettore SPI TPM Questo connettore supporta il SPI_DQ3 SPI_PWR (SPI_TPM_J1 a 13 pin) Dummy sistema SPI Trusted Platform SPI_MOSI (vedere pag. 1, n. 17) Module (TPM), che può RST# TPM_PIRQ archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche SPI_TPM_CS# RSMRST#...

  • Página 73: Introducción

    B660M PG Riptide 1 Introducción Gracias por comprar la placa base ASRock B660M PG Riptide, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

  • Página 74: Especificaciones

    • Admite memoria DDR4 no ECC sin búfer de hasta 5333+(OC)* * Admite DDR4 3200 de forma nativa. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) • Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC) •...
  • Página 75 B660M PG Riptide • Arquitectura de gráficos Intel® X (Generación 12) • Salida gráfica dual: compatible con puertos HDMI y DisplayPort 1.4 mediante controladores de pantalla independientes • Compatible con HDMI 2.1 TMDS con una resolución máxima de 4K x 2K (4096x2160) a 60Hz •...
  • Página 76 Intel® * Admite unidad de estado sólido de NVMe como disco de arranque * Admite el Kit U.2 de ASRock • Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de RAID almacenamiento SATA •...
  • Página 77 • Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.

  • Página 78: Instalación De Los Puentes

    1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS Puente de 2 contactos...

  • Página 79: Conectores Y Bases De Conexiones Incorporados

    B660M PG Riptide 1.4 Conectores y bases de conexiones incorporados Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de conexiones y los conectores dañará...
  • Página 80 Conectores Serie ATA3 Estos cuatro conectores SATA3 Vertical: son compatibles con cables de (SATA3_0: datos SATA para dispositivos de consulte la pág. 1, nº 15) almacenamiento interno con una (SATA3_1: velocidad de transferencia de SATA3_1 SATA3_0 consulte la pág.1, nº 16) datos de hasta 6,0 Gb/s.
  • Página 81 B660M PG Riptide Cabezal de audio del panel Este cabezal se utiliza para PRESENCE# MIC_RET frontal conectar dispositivos de audio al OUT_RET (HD_AUDIO1 de panel de audio frontal. 9 contactos) OUT2_L (consulte la pág. 1, nº 26) J_SENSE OUT2_R MIC2_R MIC2_L 1.
  • Página 82 Conector del ventilador de Esta placa base proporciona un la bomba de agua/CPU conector de ventilador de CPU de (CPU_FAN2/WP de refrigeración por agua de FAN_VOLTAGE CPU_F AN_SPEED 4 contactos) 4 contactos. Si tiene pensando FAN_SPEED_CONTROL (consulte la pág. 1, nº 5) conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto...
  • Página 83 B660M PG Riptide Conector SPI TPM Este conector es compatible con el SPI_DQ3 SPI_PWR (SPI_TPM_J1 de Dummy sistema SPI Módulo de Plataforma SPI_MOSI 13 contactos) Segura (TPM, en inglés), que RST# TPM_PIRQ (consulte la pág. 1, nº 17) puede almacenar de forma segura claves, certificados digitales, contraseñas y datos.

  • Página 84: Комплект Поставки

    последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки • Материнская плата ASRock B660M PG Riptide (форм-фактор Micro ATX) • Краткое руководство по установке ASRock B660M PG Riptide • Диск с ПО для ASRock B660M PG Riptide •...

  • Página 85: Технические Характеристики

    • Поддержка небуферизованной памяти DDR4 без ЕСС до 5333+(OC)* * Поддержка DDR4 3200 по умолчанию. * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/) • Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ЕСС) •...
  • Página 86 • Поддержка HDMI 2.1 TMDS совместим с максимальным разрешением до 4K × 2K (4096x2160) при 60 Гц • Поддержка DisplayPort 1.4 с DSC (в сжатом формате), с макс. разрешением до 8К (7680x4320) при 60 Гц / 5K (5120x3200) при 120 Гц •...
  • Página 87 * Поддержка технологии Intel® Optane (только M2_2) * Поддержка технологии Intel® Volume Management Device (VMD) * Поддерживаются в качестве загрузочных SSD-диски типа NVMe * Поддерживается комплект ASRock U.2 • Поддерживается RAID 0, RAID 1, RAID 5 и RAID 10 для RAID запоминающих устройств SATA •...
  • Página 88 • Совместимость с ErP/EuP (необходим блок питания, ция соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора...
  • Página 89 B660M PG Riptide 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS 2-контактная (CLRMOS1) перемычка (см. стр. 1, № 23) CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить...
  • Página 90 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. Колодка системной Подключите...
  • Página 91 B660M PG Riptide Разъемы Serial ATA3 Эти четыре разъема Вертикальный: SATA3 предназначены для (SATA3_0: подключения кабелей SATA см. стр.1, № 15) внутренних запоминающих (SATA3_1: устройств для передачи данных SATA3_1 SATA3_0 см. стр. 1, № 16) со скоростью до 6,0 Гбит/с.
  • Página 92 Аудиоколодка передней Эта колодка предназначена для PRESENCE# MIC_RET панели подключения аудиоустройств к OUT_RET (9-контактов, передней аудиопанели. HD_AUDIO1) OUT2_L (см. стр. 1, № 26) J_SENSE OUT2_R MIC2_R MIC2_L 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу...
  • Página 93 B660M PG Riptide Разъем для вентилятора Данная материнская плата или помпы водяного оснащена 4-контактным охлаждения ЦП разъемом для системы водяного FAN_VOLTAGE CPU_F AN_SPEED (4-контактный CPU_ охлаждения ЦП. 3-контактную FAN_SPEED_CONTROL FAN2/WP) систему водяного охлаждения (см. стр. 1, № 5) ЦП следует подключать к...
  • Página 94 Колодка SPI ТРМ Этот разъем обеспечивает SPI_DQ3 SPI_PWR (13-контактная, SPI_ поддержку системы SPI Trusted Dummy SPI_MOSI TPM_J1) Platform Module (TPM), которая RST# (см. стр. 1, № 17) TPM_PIRQ способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. SPI_TPM_CS# Система ТРМ также повышает RSMRST# уровень...

  • Página 95: Conteúdo Da Embalagem

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

  • Página 96: Especificações

    • Suporta DDR4 não-ECC, memória sem buffer até 5333+(OC)* * Suporta DDR4 3200 nativamente. * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) • Suporta módulos de memória ECC UDIMM (opera em modo não- ECC) •...
  • Página 97 B660M PG Riptide • Arquitetura Gráfica Intel® X (Gen 12) • Saída gráfica dupla: Suporta portas HDMI e DisplayPort 1.4 por controladores de vídeo independentes • Suporta HDMI 2.1 TMDS Compatível com resolução máx. até 4K x 2K (4096x2160) przy 60Hz •...
  • Página 98 (M2_2 apenas) * Suporta o Dispositivo de Gerenciamento de Volume Intel® (VMD) * Suporta NVMe SSD nos discos de inicialização * Suporta Kit U.2 ASRock • Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de RAID armazenagem SATA •...
  • Página 99 • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de...
  • Página 100 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Apagar o Jumper CMOS (CLRMOS1) Jumper de 2 pinos...

  • Página 101: Suportes E Conectores Onboard

    B660M PG Riptide 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
  • Página 102 Conectores série ATA3 Estes quatro conectores SATA3 Vertical: suportam cabos de dados (SATA3_0: SATA para dispositivos de ver p.1, N.º 15) armazenamento interno com uma (SATA3_1: taxa de transferência de dados de SATA3_1 SATA3_0 ver p.1, N.º 16) até 6,0 Gb/s. Ângulo reto: (SATA3_2: ver p.1, N.º...
  • Página 103 B660M PG Riptide Suporte de áudio do painel Este suporte destina-se à conexão PRESENCE# MIC_RET frontal dos dispositivos de áudio no OUT_RET (HD_AUDIO1 de 9 pinos) painel de áudio frontal. (ver p.1, N.º 26) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá...
  • Página 104 Conector da ventoinha de Esta placa mãe inclui um bomba de água/CPU conector de ventilador da CPU (CPU_FAN2/WP de de refrigeração a água de 4 pinos. FAN_VOLTAGE CPU_F AN_SPEED 4 pinos) Se você pretende conectar um FAN_SPEED_CONTROL (ver p.1, N.º 5) ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
  • Página 105 B660M PG Riptide Plataforma SPI TPM Este conector suporta um sistema SPI_DQ3 SPI_PWR (SPI_TPM_J1 de 13 pinos) Dummy com SPI Módulo de Plataforma SPI_MOSI (ver p.1, N.º 17) Confiável (TPM), que pode RST# TPM_PIRQ armazenar com segurança chaves, certificados digitais, senhas e dados.

  • Página 106: Zawartość Opakowania

    1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock B660M PG Riptide, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.
  • Página 107 • 4 x gniazda DDR4 DIMM • Obsługa niebuforowanej pamięci DDR4 non-ECC, do 5333+(OC)* * Natywna obsługa pamięci DDR4 3200. * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) • Obsługa modułów pamięci ECC UDIMM (działanie w trybie non- ECC) •...
  • Página 108 • Architektura grafiki Intel® X (Generacja 12) • Podwójne wyjście graficzne: Obsługa HDMI i DisplayPort 1.4 przez niezależne sterowniki graficzne • Obsługa HDMI 2.1 TMDS zgodności z maks. rozdzielczością do 4K x 2K (4096x2160) przy 60Hz • Obsługa DisplayPort 1.4 z DSC (skompresowany) maks. rozdzielczość...
  • Página 109 * Obsługa technologii Intel® Optane (tylko dla M2_2) * Obsługa Intel® Volume Management Device (VMD) * Obsługa SSD NVMe, jako dysków rozruchowych * Obsługa ASRock U.2 Kit • Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci RAID masowej SATA •...
  • Página 110 • Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm.
  • Página 111 B660M PG Riptide 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z pamięci CMOS 2-pinowa zworka (CLRMOS1) (sprawdź...
  • Página 112 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na Podłącz do tego złącza PLED+ PLED-...
  • Página 113 B660M PG Riptide Złącza Serial ATA3 Te cztery złącza SATA3 Pionowy: obsługują kable danych SATA dla (SATA3_0: wewnętrznych urządzeń pamięci sprawdź s.1, Nr 15) z szybkością transferu danych do (SATA3_1: 6,0 Gb/s. SATA3_1 SATA3_0 sprawdź s.1, Nr 16) Kąt prosty: (SATA3_2: sprawdź...
  • Página 114 Złącze główkowe audio To złącze główkowe służy do PRESENCE# MIC_RET panelu przedniego podłączania urządzeń audio do OUT_RET (9-pinowe HD_AUDIO1) przedniego panelu audio. (sprawdź s.1, Nr 26) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać...
  • Página 115 B660M PG Riptide Złącze wentylatora pompy Ta płyta główna udostępnia wodnej /CPU 4-pinowe złącze obudowy (4-pinowe CPU_FAN2/ wentylatora chłodzenia FAN_VOLTAGE CPU_F AN_SPEED wodnego CPU. Jeśli planowane FAN_SPEED_CONTROL (sprawdź s.1, Nr 5) jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3.
  • Página 116 Złącze główkowe SPI TPM To złącze obsługuje system SPI_DQ3 SPI_PWR (13-pinowe SPI_TPM_J1) Dummy SPI Trusted Platform Module SPI_MOSI (sprawdź s.1, Nr 17) (TPM), który może bezpiecznie RST# TPM_PIRQ przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu SPI_TPM_CS# RSMRST# zabezpieczenia sieci, ochronie...
  • Página 117 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.
  • Página 118 • DDR4 최대 5333+(OC)* 비 ECC 비버퍼 메모리 지원 * 기본적으로 DDR4 3200 을 지원합니다 . * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) • ECC UDIMM 메모리 모듈 ( 비 -ECC 모드에서 작동함 ) 지원...
  • Página 119 B660M PG Riptide ® • Intel 그래픽 아키텍처 (Gen 12) • 이중 그래픽 출력 : 독립적 디스플레이 컨트롤러로 HDMI 및 DisplayPort 1.4 포트 지원 • HDMI 2.1 TMDS 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 60Hz) • 최대 해상도가 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz 인...
  • Página 120 * Intel Volume Management Device(VMD) 지원 * NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 * ASRock U.2 키트 지원 • SATA 저장 장치용 RAID 0, RAID 1, RAID 5 및 RAID 10 지원 RAID • SPI TPM 헤더 1 개...
  • Página 121 • FCC, CE 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이...
  • Página 122 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRMOS1) 2 핀 점퍼 (1 페이지 , 23 번 항목 참조 ) CLRMOS1 을...
  • Página 123 B660M PG Riptide 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 시스템 패널 헤더 섀시의 전원 스위치 , 리셋...
  • Página 124 시리얼 ATA3 커넥터 이들 네 개의 SATA3 커넥터는 수직 : 최대 6.0 Gb/s 데이터 전송 (SATA3_0: 속도를 제공하는 내부 저장 1 페이지 , 15 번 항목 참조 ) 장치용 SATA 데이터 케이블을 (SATA3_1: 지원합니다 . 1 페이지 , 16 번 항목 참조 ) SATA3_1 SATA3_0 우측...
  • Página 125 B660M PG Riptide 전면 패널 오디오 헤더 이 헤더는 오디오 장치를 전면 PRESENCE# MIC_RET (9 핀 HD_AUDIO1) 오디오 패널에 연결하는 데 OUT_RET (1 페이지 , 26 번 항목 참조 ) 사용됩니다 . OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가...
  • Página 126 CPU/ 워터 펌프 팬 커넥터 이 마더보드에는 4 핀 수냉식 (4 핀 CPU_FAN2/WP) CPU 팬 커넥터가 탑재되어 (1 페이지 , 5 번 항목 참조 ) 있습니다 . 3 핀 CPU 수냉식 FAN_VOLTAGE CPU_F AN_SPEED 쿨러 팬을 연결하려는 경우 핀 FAN_SPEED_CONTROL 1-3 에...
  • Página 127 B660M PG Riptide SPI_DQ3 SPI TPM 헤더 이 커넥터는 키 , 디지털 SPI_PWR Dummy (13 핀 SPI_TPM_J1) 인증서 , 암호 및 데이터를 SPI_MOSI (1 페이지 , 17 번 항목 참조 ) 안전하게 보관할 수 있는 SPI RST# TPM_PIRQ TPM(Trusted Platform Module) 시스템을...
  • Página 128 最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブサイト http://www.asrock.com. 1.1 パッケージの内容 • ASRock B660M PG Riptide マザーボード （マイクロ ATX フォームファクター） • ASRock B660M PG Riptide クイックインストールガイド • ASRock B660M PG Riptide サポート CD • 2 x シリアル ATA (SATA) データケーブル （オプション）...
  • Página 129 プロセッサ (LGA1700) に対応 • デジタル電源設計 • 15 電源フェーズ設計 • Intel® Hybrid テク ノロジーに対応 • Intel® ターボブースト Max テク ノロジー 3.0 に対応 • ASRock ハイパー BCLK エンジン に対応 チップセッ ト • Intel® B660 メモリ • デュアルチャンネル DDR4 メモリ機能 • 4 x DDR4 DIMM スロッ ト...
  • Página 130 • Intel® X グラフィックスアーキテクチャ (Gen 12) • デュアルグラフ ィ ックス出力 ： 独立したディスプレイコントローラで HDMI ポートと DisplayPort 1.4 ポートに対応 • HDMI 2.1 TMDS 互換に対応、 最大解像度 4K x 2K (4096x2160) @ 60Hz • DSC （圧縮） 最大解像度 8K (7680x4320) @ 60Hz/5K (5120x3200) @ 120Hz で DisplayPort 1.4 をサポートします •...
  • Página 131 * Intel® Optane テク ノロジーに対応 （M2_2 専用） * Intel® インテル ボリューム ・ マネジメント ・ デバイス (VMD) * 起動ディスクとして NVMe SSD に対応 * ASRock U.2 キッ トに対応 RAID • SATA ストレージデバイスの場合、 RAID 0、 RAID 1、 RAID 5 およ び RAID 10 に対応...
  • Página 132 PCH、 VCCIN AUX、 +1.05V_PCH、 +12V、 +5V、 +3.3V • Microsoft® Windows® 10 64 ビッ ト /11 64 ビッ ト 認証 • FCC、 CE • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です） * 商品詳細については、 当社ウェブサイトをご覧ください。 http://www.asrock.com BIOS 設定の調整、 アンタイドオーバークロックテク ノロジーの適用、 サードパーティのオー バークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴います のでご注意ください。 オーバークロックするとシステムが不安定になったり、 システムのコ ンポーネントやデバイスが破損することがあります。 ご自分の責任で行ってください。 弊...
  • Página 133 B660M PG Riptide 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被 さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっていない 場合には、 ジャンパーは 「オー プン」 です。 CMOS クリアジャンパー (CLRMOS1) 2 ピンジャンパー （p.1、 No. 23 参照） CLRMOS1 を使って CMOS 内のデータをクリアできます。 クリアして、 デフォルト設定にシ ステムパラメーターをリセッ トするには、 コンピューターの電源を切り、 電源から電源コー ドを抜いてください。 15 秒間待ってから、 ジャンパーキャップを使用して CLRMOS1 上の...
  • Página 134 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタに はジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパーキャップ を被せると、 マザーボードに物理損傷が起こることがあります。 システムパネルヘッダー 電源スイッチを接続し、 スイッチ PLED+ PLED- （9 ピン PANEL1） をリセッ トし、 下記のピン割り当 PWRBTN# （p.1、 No. 14 参照） てに従って、 シャーシのシステム ステータス表示ランプをこのヘッ ダーにセッ トします。 ケーブルを RESET# HDLED- 接続するときには、 ピンの＋と－ HDLED+ に気をつけてください。 PWRBTN （電源スイッチ） ： シャーシ前面パネルの電源スイッチに接続してください。...
  • Página 135 B660M PG Riptide シリアル ATA3 コネクタ これら 4 つの SATA3 コネクター 垂直 : は、 最高 6.0 Gb/s のデータ転送 （SATA3_0: 速度で内部ストレージデバイス p.1、 No. 15 参照） 用の SATA データケーブルをサ (SATA3_1: ポートします。 SATA3_1 SATA3_0 p.1、 No. 16 参照） 直角 : （SATA3_2: p.1、 No. 12 参照） （ 上側）...
  • Página 136 フロン トパネルオーディオ このヘッダーは、 フロントオーディ PRESENCE# MIC_RET ヘッダー オパネルにオーディオデバイスを OUT_RET （9 ピン HD_AUDIO1） 接続するためのものです。 （p.1、 No. 26 参照） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. ハイディ フ ィニシ ョンオーディオはジャッ クセンシングをサポート していますが、 正しく 機能 するためには、 シャーシのパネルワイヤーが HDAをサポートしていることが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュアルの 指示に従ってください。 2. AC’97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオ ヘッダーに取り付けてください。...
  • Página 137 B660M PG Riptide CPU/ウォーターポンプフ このマザーボードは 4 ピン水冷 ァンコネクタ 却 CPU ファンコネクタが装備さ （4 ピン CPU_FAN2/WP） れています。 3 ピンの CPU 水冷却 FAN_VOLTAGE CPU_F AN_SPEED （p.1、 No. 5 参照） ファンを接続する場合には、 ピン FAN_SPEED_CONTROL 1-3 に接続してください。 ATX 電源コネクタ このマザーボードは 24 ピン ATX （24 ピン ATXPWR1）...
  • Página 138 SPI TPM ヘッダー このコネクタは SPI トラステッ ド ・ SPI_DQ3 SPI_PWR （13 ピン SPI_TPM_J1） プラッ トフォーム ・ モジュール (TPM) Dummy （p.1、 No. 17 参照） SPI_MOSI システムに対応するので、 鍵、 デジ RST# TPM_PIRQ タル証明書、 パスワード、 データを 安全に保管できます。 TPM システ ムはまた、 ネッ トワークセキュリティ SPI_TPM_CS# を高め、 デジタル証明書を保護し、 RSMRST# SPI_MISO プラッ...
  • Página 139 另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了 解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 B660M PG Riptide 主板（ATX 规格尺寸） • 华擎 B660M PG Riptide 快速安装指南 • 华擎 B660M PG Riptide 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购） • 2 x 螺丝（供 M.2 插座使用） （选购）...
  • Página 140 内存 • 4 x DDR4 DIMM 槽 • 支持 DDR4 非 ECC、非缓冲内存，最高支持频率 5333+(OC)* * 本身支持 DDR4 3200。 * 请参阅华擎网站上的 Memory Support List（内存支持列表）了 解详情。(http://www.asrock.com/) • 支持 ECC UDIMM 内存模块（非 ECC 模式操作） • 支持系统内存最大容量：128GB 扩充槽 CPU： • 1 x PCIe 4.0 x16 槽 (PCIE1)，支持 x16 模式 * 芯片集：...
  • Página 141 B660M PG Riptide ® • Intel 图形架构 (Gen 12) • 双图形输出：通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 端口 • 支持兼容 TMDS 的 HDMI 2.1，60Hz 时最大分辨率达 4K x 2K (4096x2160) • 支持 DisplayPort 1.4，DSC（压缩）最大分辨率可达 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz •...
  • Página 142 存储 CPU： • 1 x 超级 M.2 接口（M2_1，Key M），支持类型 2280 PCIe Gen4x4 (64 Gb/s) 模式 * 芯片集： • 1 x 超级 M.2 接口（M2_2，Key M），支持类型 2280 PCIe Gen4x4 (64 Gb/s) 模式 * • 4 x SATA3 6.0 Gb/s 接口 ® * 支持 Intel Optane Technology（仅...
  • Página 143 B660M PG Riptide • AMI UEFI Legal BIOS，支持多语言 GUI BIOS • ACPI 6.0 兼容唤醒事件 功能特点 • 支持 SMBIOS 2.7 • CPU 内核 / 缓存、CPU 内核 / 缓存负载线路校准、CPU GT、 CPU GT 负载线路校准、DRAM、VDD_IMC、VCCIN AUX、 +1.05V PROC、+0.82V PCH、+1.05V PCH 电压多次调整 • 风扇转速计：CPU、CPU/ 水泵、机箱 / 水泵风扇...
  • Página 144 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚 上没有装跳线帽，跳线“开路”。 清除 CMOS 跳线 (CLRMOS1) 2 针跳线 （见第 1 页，第 23 个） CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关 闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的 针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。 请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。 请记住在清除 CMOS 后取下跳线帽。 如果您清除...
  • Página 145 B660M PG Riptide 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这 些接脚和接口上将会对主板造成永久性损坏。 系统面板接头 按照下面的针脚分配，将机箱 PLED+ PLED- （9 针 PANEL1） PWRBTN# 上的电源开关、重置开关和系 （见第 1 页，第 14 个） 统状态指示灯连接到此接脚。 在连接线缆前请记下正负针脚。 RESET# HDLED- HDLED+ PWRBTN（电源开关）： 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）： 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重 置开关重新启动计算机。 PLED（系统电源 LED）： 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时， 此 LED 闪烁。 系统处在 S4 睡眠状态或关机 (S5) 时， 此 LED 熄灭。...
  • Página 146 串行 ATA3 接口 这四个 SATA3 接口支持最高 垂直： 6.0 Gb/s 数据传输速率的内部存 （SATA3_0: 储设备的 SATA 数据线。 见第 1 页，第 15 个） （SATA3_1: SATA3_1 SATA3_0 见第 1 页， 第 16 个） 直角： （SATA3_2: 见第 1 页，第 12 个）（上） （SATA3_3: 见第 1 页，第 13 个）（下） USB 2.0 接头...
  • Página 147 B660M PG Riptide 前面板音频接头 此接头用于将音频设备连接到 PRESENCE# MIC_RET （9 针 HD_AUDIO1） 前音频面板。 OUT_RET （见第 1 页，第 26 个） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。...
  • Página 148 CPU/ 水泵风扇接口 此主板提供 4 针水冷风扇接口。 （4 针 CPU_FAN2/WP) 如果您打算连接 3 针 CPU 水冷 （见第 1 页， 第 5 个） 风扇，请将它连接到针脚 1-3。 FAN_VOLTAGE CPU_F AN_SPEED FAN_SPEED_CONTROL ATX 电源接口 此主板提供 24 针 ATX 电源接 （24 针 ATXPWR1) 口。要使用 20 针 ATX 电源， （见第...
  • Página 149 B660M PG Riptide SPI TPM 接脚 SPI_DQ3 此接口支持 SPI Trusted Platform SPI_PWR Dummy （13 针 SPI_TPM_J1） Module（信任平台模块，TPM） SPI_MOSI （见第 1 页，第 17 个） 系统，可以安全地存储密钥、 RST# TPM_PIRQ 数字证书、密码和数据。TPM 系统也可以帮助增强网络安全， 保护数字身份和确保平台完整 SPI_TPM_CS# RSMRST# 性。 SPI_MISO SPI_CS0 SPI_DQ2 RGB LED 接脚 此 RGB LED 接脚用于连接 RGB （4 针...
  • Página 150 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产 品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的 有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严 重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中 之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说 明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令...
  • Página 151 如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本 主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以 在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 B660M PG Riptide 主機板（Micro ATX 尺寸） • 華擎 B660M PG Riptide 快速安裝指南 • 華擎 B660M PG Riptide 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 2 x 螺絲（適用於 M.2 插座）（選用）...
  • Página 152 記憶體 • 4 x DDR4 DIMM 插槽 • 支援 DDR4 非 ECC 非緩衝記憶體，最高可達 5333+(OC)* * 原生支援 DDR4 3200。 * 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/) • 支援 ECC UDIMM 記憶體模組（於非 ECC 模式下運作） • 最大系統記憶體容量：128GB CPU： 擴充插槽 • 1 x PCIe 4.0 x16 插槽 (PCIE1)，支援 x16 模式 * 晶片組：...
  • Página 153 B660M PG Riptide • Intel® X 顯示卡架構（第 12 代） • 雙圖形輸出：透過獨立顯示控制器支援 HDMI 及 DisplayPort 1.4 連接埠 • 最高支援 4K x 2K (4096x2160) @ 60Hz 解析度的 HDMI 2.1 TMDS 相容性 • 支援 DisplayPort 1.4，DSC（壓縮）最大解析度高達 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz •...
  • Página 154 CPU： 儲存裝置 • 1 x Hyper M.2 插座（M2_1，Key M），支援 2280 型 PCIe Gen4x4 (64 Gb/s) 模式 * 晶片組： • 1 x Hyper M.2 插座（M2_2，Key M），支援 2280 型 PCIe Gen4x4 (64 Gb/s) 模式 * • 4 x SATA3 6.0 Gb/s 接頭 * 支援...
  • Página 155 B660M PG Riptide • AMI UEFI Legal BIOS 含多語 GUI 支援 BIOS 功能 • ACPI 6.0 符合喚醒自動開機 • 支援 SMBIOS 2.7 • CPU 核心／快取、CPU 核心／快取防掉壓、CPU GT、 CPU GT 防掉壓、DRAM、VDD_IMC、VCCIN AUX、 +1.05V PROC、+0.82V PCH、+1.05V PCH 電壓多重調整 • 風扇轉速計：CPU、CPU / 水冷幫浦、機殼 / 水冷幫浦風扇...
  • Página 156 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線 帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 (CLRMOS1) 2-pin 跳線 （請參閱第 1 頁， 編號 23） 您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定， 請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽 讓 CLRMOS1 上的 pin 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。 若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間 及使用者預設設定檔。請牢記，務必在清除...
  • Página 157 B660M PG Riptide 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在 排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機殼 PLED+ PLED- (9-pin PANEL1) PWRBTN# 上的電源開關、重設開關及系 （請參閱第 1 頁， 統狀態指示燈連接至此排針。 編號 14） 在連接纜線之前請注意正負針 RESET# 腳。 HDLED- HDLED+ PWRBTN（電源開關）： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET（重設開關）： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設 開關即可重新啟動電腦。 PLED（系統電源 LED）： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進 入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。...
  • Página 158 Serial ATA3 接頭 這四組 SATA3 接頭皆支援內部 儲存裝置的 SATA 資料纜線， 垂直： 最高可達 6.0 Gb/s 資料傳輸率。 （SATA3_0: 請參閱第 1 頁， 編號 15） SATA3_1 SATA3_0 （SATA3_1: 請參閱第 1 頁， 編號 16） 直角： （SATA3_2: 請參閱第 1 頁， 編號 12）（上） （SATA3_3: 請參閱第 1 頁， 編號 13）（下） USB 2.0 排針...
  • Página 159 B660M PG Riptide 前面板音訊排針 本排針適用於連接音訊裝置至 PRESENCE# MIC_RET (9-pin HD_AUDIO1) 前面板音訊。 OUT_RET （請參閱第 1 頁， 編號 26） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支 援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。...
  • Página 160 CPU ／水冷幫浦風扇 本主機板配備 4-Pin 水冷 CPU 風扇接頭。若您計畫連接 3-Pin 接頭 (4-pin CPU_FAN2/WP) CPU 水冷風扇，請接至 Pin 1-3。 FAN_VOLTAGE CPU_F AN_SPEED （請參閱第 1 頁， FAN_SPEED_CONTROL 編號 5） ATX 電源接頭 本主機板配備一組 24-pin ATX (24-pin ATXPWR1) 電源接頭。若要使用 20-pin ATX （請參閱第 1 頁， 電源供應器，請插入 Pin 1 及 編號...
  • Página 161 B660M PG Riptide SPI TPM 排針 此接頭支援 SPI 信賴平台模組 SPI_DQ3 SPI_PWR Dummy (13-pin SPI_TPM_J1) (TPM) 系統，可確保儲存金鑰、 SPI_MOSI （請參閱第 1 頁， 數位憑證、密碼及資料的安全。 RST# TPM_PIRQ 編號 17） TPM 系統也能強化網路安全、 保護數位身分並確定平台完整 SPI_TPM_CS# 性。 RSMRST# SPI_MISO SPI_CS0 SPI_DQ2 RGB LED 排針 此 RGB LED 排針用於連接 RGB (4-pin RGB_LED1) LED 延長線，可供使用者選擇...
  • Página 162 • 4 x Slot DIMM DDR4 • Mendukung memori DDR4 non-ECC, tanpa buffer hingga 5333+(OC)* * Mendukung DDR4 3200 secara native. * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) • Mendukung modul memori ECC UDIMM (berjalan dalam mode non-ECC) •...
  • Página 163 B660M PG Riptide • Arsitektur Grafis Intel® X (Gen 12) • Output grafis ganda: Mendukung port HDMI dan DisplayPort 1.4 melalui pengontrol layar mandiri • Mendukung HDMI 2.1 TMDS Kompatibel dengan maks. resolusi hingga 4K x 2K (4096x2160) @ 60Hz •...
  • Página 164 * Mendukung Intel® Optane Technology (hanya M2_2) * Mendukung Intel® Volume Management Device (VMD) * Mendukung SSD NVMe sebagai disk boot * Mendukung Kit U.2 ASRock • Mendukung RAID 0, RAID 1, RAID 5 dan RAID 10 untuk RAID perangkat penyimpanan SATA •...
  • Página 165 • FCC, CE Sertifikasi • Mendukung ErP/EuP (Memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.

  • Página 166: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at https://event.asrock.com/tsd.asp...
