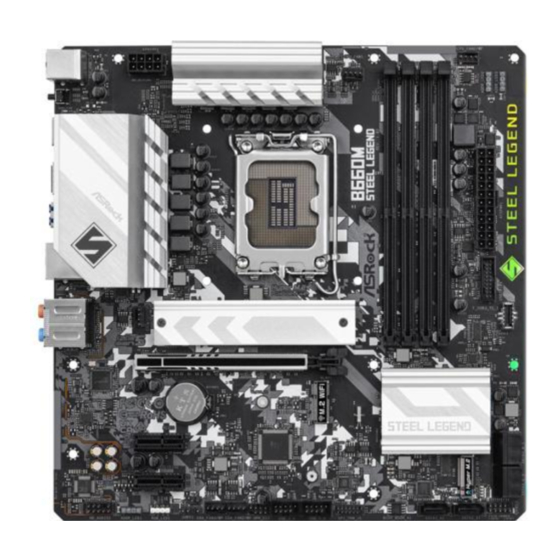

ASROCK B660M Steel Legend Manual Del Usuario
  1. Manuales
  2. Marcas
  3. ASROCK Manuales
  4. Tarjeta Madre
  5. B660M Steel Legend
  6. Manual del usuario
ASROCK B660M Steel Legend Manual Del Usuario

ASROCK B660M Steel Legend Manual Del Usuario

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 76

Enlaces rápidos

Descargar este manual
Version 1.0
Published December 2021
Copyright©2021 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Publicidad

Tabla de contenido
loading

Manuales relacionados para ASROCK B660M Steel Legend

Resumen de contenidos para ASROCK B660M Steel Legend

  • Página 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Página 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
  • Página 3 ES OF ANY KIND WHETHER UNDER THIS AGREEMENT OR OTHERWISE, EVEN IF INTEL HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. LICENSE TO USE COMMENTS AND SUGGESTIONS. This Agreement does NOT obligate Licensee to provide Intel with comments or suggestions regarding the Software. However, if Licensee provides Intel with comments or suggestions for the modification, correction, improvement or enhancement of (a) the Software or (b) Intel products or processes that work with the Software, Licensee grants to Intel a non-exclusive, worldwide,...
  • Página 4 B660M Steel Legend Motherboard Layout CPU_FAN2/WP ATX12V1 CPU_FAN1 BIOS _FLBK USB 3.2 Gen1 USB3_2 USB3_1 USB 3.2 Gen1 Top: T: USB3_4 RJ-45 B: USB3_3 CHA_FAN1/WP PCIE1 CMOS Intel Battery RoHS B660 PCIE2 PCIE3 AUDIO CODEC DRAM BOOT CLRMOS1 USB_5_6 CHA_FAN3/WP...
  • Página 5 No. Description ATX 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) CPU/Water Pump Fan Connector (CPU_FAN2/WP) Addressable LED Header (ADDR_LED3) Addressable LED Header (ADDR_LED2) ATX Power Connector (ATXPWR1) USB 3.2 Gen1 Header (USB3_5_6) Front Panel Type C USB 3.2 Gen2x2 Header (F_USB3_TC_1)
  • Página 6 B660M Steel Legend I/O Panel No. Description No. Description USB 2.0 Ports (USB_12) Optical SPDIF Out Port 2.5G LAN RJ-45 Port* USB 3.2 Gen1 Ports (USB3_3_4) Central / Bass (Orange) USB 3.2 Gen1 Ports (USB3_1_2) Rear Speaker (Black) DisplayPort 1.4...
  • Página 7 ** If you use a 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”. See the table below for connection details in accordance with the type of speaker you use. Audio Output Front Speaker Rear Speaker Central / Bass Line In Channels (No.

  • Página 8: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Página 9 • 4 x DDR4 DIMM Slots • Supports DDR4 non-ECC, un-buffered memory up to 5000+(OC)* * Supports DDR4 3200 natively. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) • Supports ECC UDIMM memory modules (operate in non- ECC mode) • Max.
  • Página 10 B660M Steel Legend • Supports HDMI 2.1 TMDS Compatible with max. resolution up to 4K x 2K (4096x2160) @ 60Hz • Supports DisplayPort 1.4 with DSC (compressed) max. resolution up to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz • Supports HDCP 2.3 with HDMI 2.1 TMDS Compatible and...
  • Página 11 ** Supports Intel® Optane Technology (M2_2 only) ** Supports Intel® Volume Management Device (VMD) ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit RAID • Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices Connector • 1 x SPI TPM Header...
  • Página 12 • ErP/EuP Ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
  • Página 13 Chapter 2 Installation This is a Micro ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Página 14 B660M Steel Legend 2.1 Installing the CPU 1. Before you insert the 1700-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Página 16 B660M Steel Legend Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Página 17 2.2 Installing the CPU Fan and Heatsink...
  • Página 18 B660M Steel Legend 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Página 20 B660M Steel Legend 2.4 Expansion Slots (PCIe Slots) There are 3 PCIe slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Página 21 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper (CLRMOS1) 2-pin Jumper (see p.1, No.
  • Página 22 B660M Steel Legend 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.
  • Página 23 Serial ATA3 Connectors These six SATA3 connectors Right Angle: support SATA data cables for (SATA3_0: internal storage devices with see p.1, No. 11)(Upper) up to 6.0 Gb/s data transfer (SATA3_1: rate. see p.1, No. 12)(Lower) * If M2_2 is occupied by (SATA3_2: a SATA-type M.2 device, see p.1, No.
  • Página 24 B660M Steel Legend Front Panel Audio Header This header is for connecting PRESENCE# MIC_RET (9-pin HD_AUDIO1) audio devices to the front OUT_RET (see p.1, No. 28) audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Página 25 CPU/Water Pump Fan This motherboard Connector provides a 4-Pin water cool- (4-pin CPU_FAN2/WP) ing CPU fan connector. If you FAN_VOLTAGE CPU_F AN_SPEED (see p.1, No. 5) plan to connect a 3-Pin CPU FAN_SPEED_CONTROL water cooler fan, please con- nect it to Pin 1-3. ATX Power Connector This motherboard provides a (24-pin ATXPWR1)
  • Página 26 B660M Steel Legend RGB LED Header This RGB LED header is used to con- (4-pin RGB_LED1) nect RGB LED +12V G R (see p.1, No. 26) extension cable which allow users to choose from various LED lighting effects. Caution: Never install the RGB LED cable in the wrong orientation;...
  • Página 27 (BIOS_FLBK) users to flash the BIOS. (see p.3, No. 13) ASRock BIOS Flashback feature allows you to update BIOS without powering on the system, even without CPU. Before using the BIOS Flashback function, please suspend BitLocker and any encryption or security relying on the TPM. Make sure that you have already stored and backup-ed the recovery key.
  • Página 28 B660M Steel Legend 2.8 Post Status Checker Post Status Checker (PSC) diagnoses the computer when users power on the machine. It emits a red light to indicate whether the CPU, memory, VGA or stor- age is dysfunctional. The lights go off if the four mentioned above are functioning...
  • Página 29 2.9 M.2 WiFi/BT PCIe WiFi Module and Intel® CNVi (Integrated WiFi/BT) Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (Key E) supports type 2230 WiFi/BT PCIe WiFi module and Intel®...
  • Página 30 B660M Steel Legend Step 3 Gently insert the WiFi/BT PCIe WiFi module or Intel® CNVi (Integrated WiFi/BT) into the M.2 slot. Please be aware that the module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place.
  • Página 31 2.10 M.2_SSD (NGFF) Module Installation Guide (M2_1) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Socket (M2_1, Key M) supports type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode. Installing the M.2_SSD (NGFF) Module Step 1 Prepare a M.2_SSD (NGFF) module...
  • Página 32 B660M Steel Legend Step 4 Prepare the M.2 standoff that comes with the package. Then hand tighten the standoff into the desired nut location on the motherboard. Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD...
  • Página 33 XP941-512G (MZHPU512HCGL) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Página 34 B660M Steel Legend 2.11 M.2_SSD (NGFF) Module Installation Guide (M2_2) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_2, Key M) supports type 2280 SATA3 6.0 Gb/s &...
  • Página 35 Step 4 Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only fits in one orientation. Step 5 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.
  • Página 36 B660M Steel Legend M.2_SSD (NGFF) Module Support List (M2_2) Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C Crucial SATA3 CT120M500SSD4 Crucial SATA3 CT240M500SSD4 Intel SATA3 Intel SSDSCKGW080A401/80G Kingston SATA3 SM2280S3 Plextor...
  • Página 37 2.12 ASRock Polychrome SYNC ASRock Polychrome SYNC is a lighting control utility specifically designed for unique indi- viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Página 38 B660M Steel Legend Connecting the Addressable RGB LED Strip Connect your Addressable RGB LED strips to the Addressable LED Headers (ADDR_LED1 / ADDR_LED2 / ADDR_LED3) on the motherboard. ADDR_LED3 DO_ADDR VOUT ADDR_LED2 DO_ADDR VOUT ADDR_LED1 DO_ADDR VOUT 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged.
  • Página 39 ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.

  • Página 40: Lieferumfang

    B660M Steel Legend 1 Einleitung Vielen Dank, dass Sie sich für das B660M Steel Legend von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Página 41: Technische Daten

    • Unterstützt ungepufferten DDR4-Non-ECC-Speicher bis 5000+(OC)* * Unterstützt nativ DDR4 3200. * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) • Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC- Modus) • Systemspeicher, max. Kapazität: 128GB • Unterstützt Intel® Extreme Memory Profile (XMP) 2.0 •...
  • Página 42 B660M Steel Legend • Unterstützt HDMI 2.1 TMDS (komprimiert) mit max. Auflösung bis 4K x 2K (4096x2160) bei 60 Hz • Unterstützt DisplayPort 1.4 mit DSC (komprimiert) max. Auflösung bis 8K (7680x4320) bei 60 Hz / 5K (5120 x 3200) bei 120 •...
  • Página 43 ** Unterstützt Intel® Optane -Technologie (nur M2_2) ** Unterstützt Intel® Volume Management Device (VMD) ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit RAID • Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA- Speichergeräte • 1 x SPI-TPM-Stiftleiste Anschluss •...
  • Página 44 • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite:http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
  • Página 45 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) 2-poliger Jumper (siehe S. 1, Nr. 25) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.
  • Página 46 B660M Steel Legend 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Página 47 Serial-ATA-III- Diese sechs SATA-III-Anschlüsse Anschlüsse unterstützen SATA-Datenkabel für Winkel rechts: interne Speichergeräte mit einer (SATA3_0: Datenübertragungsgeschwindigkeit siehe S. 1, Nr. 11) (obere) bis 6,0 Gb/s. (SATA3_1: * Wenn M2_2 durch ein SATA- siehe S. 1, Nr. 12) (untere) Typ-M.2-Gerät belegt ist, wird (SATA3_3: SATA3_0 deaktiviert.
  • Página 48 B660M Steel Legend Audiostiftleiste Diese Stiftleiste dient dem PRESENCE# MIC_RET Frontblende Anschließen von Audiogeräten an OUT_RET (9-polig, HD_AUDIO1) der Frontblende. (siehe S. 1, Nr. 28) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Página 49 CPU-/Wasserpum- Dieses Motherboard bietet pen-Lüfteranschluss einen 4-poligen Wasserkühlung- (4-polig, CPU_FAN2/ CPU-Lüfteranschluss. Falls FAN_VOLTAGE CPU_F AN_SPEED Sie einen 3-poligen CPU- FAN_SPEED_CONTROL (siehe S. 1, Nr. 5) Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss Dieses Motherboard bietet einen (24-polig, ATXPWR1) 24-poligen ATX-Netzanschluss.
  • Página 50 B660M Steel Legend RGB-LED-Stiftleiste Diese RGB-LED-Stiftleiste dient (4-polig, RGB_LED1) dem Anschließen eines RGB- +12V G R (siehe S. 1, Nr. 26) LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

  • Página 51: Intelligente Schalter

    BIOS deaktivieren. Andernfalls kann ein unvorhersehbarer Fehler auftreten. Befolgen Sie zur Verwendung der USB-BIOS-Flashback-Funktion die nachstehenden Schritte. 1. Laden Sie die aktuellste BIOS-Datei von der ASRock-Webseite herunter:http://www.asrock.com. 2. Kopieren Sie die BIOS-Datei auf Ihr USB-Flash-Laufwerk. Stellen Sie sicher, dass das Dateisystem Ihres USB-Flash-Laufwerks FAT32 ist.

  • Página 52: Contenu De L'emballage

    B660M Steel Legend 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock B660M Steel Legend, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
  • Página 53 * Prend en charge la DDR4 3200 de façon native. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock. com/) • Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC) •...
  • Página 54 B660M Steel Legend • Prend en charge la technologie HDMI 2.1 TMDS Compatible avec résolution maximale de 4K x 2K (4096x2160) @ 60Hz • Prend en charge DisplayPort 1.4 avec résolution max. DSC (compressée) jusqu’à 8K (7680x4320) @ 60 Hz / 5K (5120x3200) @ 120 Hz •...
  • Página 55 ** Prend en charge Intel® Volume Management Device (VMD) ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2 RAID • Prend en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA...
  • Página 56 • FCC, CE • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site :http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
  • Página 57 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ». Cavalier Clear CMOS (CLRMOS1) Cavalier (jumper) à...
  • Página 58 B660M Steel Legend 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Página 59 Connecteurs Serial ATA3 Ces six connecteurs SATA3 sont Angle droit: compatibles avec les câbles de (SATA3_0: données SATA pour les appareils voir p.1, No. 11) de stockage internes avec un taux (Supérieur) de transfert maximal de 6,0 Go/s. (SATA3_1: * Si M2_2 est occupé par un voir p.1, No.
  • Página 60 B660M Steel Legend Embase audio du panneau Cette embase sert au branchement PRESENCE# frontal des appareils audio au panneau MIC_RET OUT_RET (HD_AUDIO1 à 9 audio frontal. broches) (voir p.1, No. 28) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Página 61 Connecteur pour ventila- Cette carte mère est dotée d’un teur de processeur /pompe connecteur pour ventilateur de à eau processeur à refroidissement par FAN_VOLTAGE CPU_F AN_SPEED (CPU_FAN2/WP à 4 eau à 4 broches. Si vous envisagez FAN_SPEED_CONTROL broches) de connecter un ventilateur (voir p.1, No.
  • Página 62 B660M Steel Legend Embase LED RVB Cette embase LED RVB sert à (RGB_LED1 à 4 broches) connecter le câble d'extension LED +12V G R (voir p.1, No. 26) RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.
  • Página 63 BIOS. (voir p.3, No. 13) La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le système, même sans processeur. Avant d'utiliser la fonction BIOS Flashback, veuillez interrompre BitLocker et tout chiffrement ou sécurité...

  • Página 64: Contenuto Della Confezione

    Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Página 65 (OC)* * Supporta DDR4 3200 in modo nativo. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) • Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC) • Capacità max. della memoria di sistema: 128GB •...
  • Página 66 B660M Steel Legend • Supporta HDMI 2.1 compatibile TMDS con risoluzione massima fino a 4K x 2K (4096 x 2160) a 60Hz • Supporta DisplayPort 1.4 con DSC (compresso) risoluzione max. fino a 8K (7680 x 4320) a 60 Hz / 5K (5120 x 3200) a 120 Hz •...
  • Página 67 (solo M2_2) ** Supporta il dispositivo di gestione del volume Intel® (VMD) ** Supporto di SSD NVMe come disco d’avvio ** Supporta kit ASRock U.2 RAID • Supporta RAID 0, RAID 1, RAID 5 e RAID 10 per dispositivi di...
  • Página 68 • FCC, CE • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web:http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti.
  • Página 69 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". Jumper per azzerare la CMOS Jumper a 2 pin (CLRMOS1)

  • Página 70: Header E Connettori Su Scheda

    B660M Steel Legend 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Página 71 Connettori Serial ATA3 Questi sei connettori SATA3 Angolo destroy: supportano cavi dati SATA (SATA3_0: per dispositivi di archiviazione vedere pag.1, n. 11) (Supe- interna, con una velocità di riore) trasferimento dati fino a 6,0 Gb/s. (SATA3_1: * Se M2_2 è occupato da un vedere pag.1, n.
  • Página 72 B660M Steel Legend Header audio pannello Questo header serve a collegare i PRESENCE# MIC_RET anteriore dispositivi audio al pannello audio OUT_RET (HD_AUDIO1 a 9 pin) anteriore. (vedere pag. 1, n. 28) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Página 73 Connettore ventola CPU / Questa scheda madre è dotata pompa dell'acqua di un connettore per la ventola (CPU_FAN2/WP a 4 pin) della CPU con raffreddamento FAN_VOLTAGE CPU_F AN_SPEED (vedere pag. 1, n. 5) ad acqua a 4 pin. Se si decide di FAN_SPEED_CONTROL collegare una ventola della CPU con raffreddamento ad acqua a 3...
  • Página 74 B660M Steel Legend Collettore LED RGB Questa basetta RGB LED è (RGB_LED1 a 4 pin) utilizzata per collegare il cavo di +12V G R (vedere pag. 1, n. 26) prolunga RGB LED che permette agli utenti di scegliere tra vari effetti luminosi LED.

  • Página 75: Interruttore Automatico

    (fare riferimento a pag. 3, il BIOS. n. 13) La funzione di flashback BIOS di ASRock consente di aggiornare il BIOS senza alimentare il sistema, persino senza CPU Prima di utilizzare la funzione BIOS Flashback, sospendere BitLocker e qualsiasi crittografia o sicurezza basata sul TPM.

  • Página 76: Introducción

    Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...

  • Página 77: Especificaciones

    • Admite memoria DDR4 no ECC, sin búfer de hasta 5000+(OC)* * Admite DDR4 3200 de forma nativa. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) • Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC) •...
  • Página 78 B660M Steel Legend • Compatible con HDMI 2.1 TMDS con una resolución máxima de 4K x 2K (4096x2160) a 60Hz • Admite DisplayPort 1.4 con DSC (comprimido), resolución máxima hasta 8K (7680x4320) a 60Hz o 5K (5120x3200) a 120 Hz •...
  • Página 79 Intel® ** Admite unidad de estado sólido de NVMe como disco de arranque ** Admite el kit U.2 de ASRock RAID • Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de...
  • Página 80 • Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web:http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.

  • Página 81: Instalación De Los Puentes

    1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS Puente de 2 contactos...

  • Página 82: Conectores Y Cabezales Incorporados

    B660M Steel Legend 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

  • Página 83: Gen2X2 De Tipo C En El Panel Frontal

    Conectores Serie ATA3 Estos seis conectores SATA3 Ángulo recto: son compatibles con cables de (SATA3_0: datos SATA para dispositivos de consulte la pág. 1, nº 11) almacenamiento interno con una (Superior) velocidad de transferencia de (SATA3_1: datos de hasta 6,0 Gb/s. consulte la pág.
  • Página 84 B660M Steel Legend Cabezal de audio del panel Este cabezal se utiliza para PRESENCE# frontal conectar dispositivos de audio al MIC_RET OUT_RET (HD_AUDIO1 de 9 panel de audio frontal. contactos) (consulte la pág. 1, nº 28) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1.

  • Página 85: Tabla De Contenido

    Conector del ventilador de Esta placa base proporciona un la bomba de agua/CPU conector de ventilador de CPU (CPU_FAN2/WP de 4 de refrigeración por agua de 4 FAN_VOLTAGE CPU_F AN_SPEED contactos) contactos. Si tiene pensando FAN_SPEED_CONTROL (consulte la pág. 1, nº 5) conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto...
  • Página 86 B660M Steel Legend Cabezal de LED RGB Este cabezal LED RGB se utiliza (RGB_LED1 de 4 para conectar el alargador de LED +12V G R contactos) RGB que permite a los usuarios (consulte la pág. 1, nº 26) elegir entre varios efectos de iluminación de LED.

  • Página 87: Interruptor Inteligente

    (consulte la pág.3, N.º 13) actualizar la BIOS. La característica de actualización ASRock BIOS le permite actualizar la BIOS sin encender el sistema, incluso sin CPU. Antes de utilizar la función Actualizar BIOS, suspende BitLocker y cualquier cifrado o medida de seguridad que depende del TPM.

  • Página 88: Комплект Поставки

    последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки • Материнская плата ASRock B660M Steel Legend (форм-фактор Micro ATX) • Краткое руководство по установке ASRock B660M Steel Legend • Диск с ПО для ASRock B660M Steel Legend •...

  • Página 89: Технические Характеристики

    • Поддержка небуферизованной памяти DDR4 не-ECC до 5000+(OC)* * Поддержка DDR4 3200 по умолчанию. * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/) • Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ЕСС) •...
  • Página 90 B660M Steel Legend • Поддержка HDMI 2.1 TMDS совместим с максимальным разрешением до 4K × 2K (4096x2160) при 60 Гц • Поддержка DisplayPort 1.4 с DSC (в сжатом формате), с макс. разрешением до 8К (7680x4320), 60 ГЦ/ 5K (5120x3200), 120 Гц...
  • Página 91 (только M2_2) ** Поддержка технологии Intel® Volume Management Device (VMD) ** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2 RAID • Поддерживается RAID 0, RAID 1, RAID 5 и RAID 10 для запоминающих устройств SATA Разъемы...
  • Página 92 • FCC, CE • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте:http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона...
  • Página 93 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS 2-контактная перемычка (CLRMOS1) (см. стр. 1, № 25) CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры...
  • Página 94 B660M Steel Legend 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.
  • Página 95 Разъемы Serial ATA3 Эти шесть разъемов Правый угол: SATA3 предназначены для (SATA3_0: подключения кабелей SATA см. стр.1, № 11) внутренних запоминающих (Верхний) устройств для передачи данных (SATA3_1: со скоростью до 6,0 Гб/с. см. стр.1, № 12) * Если слот M2_2 занят (Нижний) устройством...
  • Página 96 B660M Steel Legend Аудиоколодка передней Эта колодка предназначена для панели подключения аудиоустройств к PRESENCE# MIC_RET (9-контактов, HD_ передней аудиопанели. OUT_RET AUDIO1) (см. стр. 1, № 28) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса...

  • Página 97: Spi_Dq3

    Разъем для вентилятора Данная материнская плата или помпы водяного оснащена 4-контактным охлаждения ЦП разъемом для системы водяного FAN_VOLTAGE (4-контактный CPU_ охлаждения ЦП. 3-контактную CPU_F AN_SPEED FAN_SPEED_CONTROL FAN2/WP) систему водяного охлаждения (см. стр. 1, № 5) ЦП следует подключать к контактам 1-3. Разъем...
  • Página 98 B660M Steel Legend Колодка светодиодной Эта колодка RGB-подсветки RGB-подсветки служит для подключения +12V G R (4-контактная, RGB_ удлинительного кабеля LED1) светодиодной RGB-подсветки, (см. стр. 1, № 26) которая позволяет реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель светодиодной RGB- подсветки...
  • Página 99 (BIOS_FLBK) позволяет прошивать BIOS. (См. стр. 3, № . 13) Функция прошивки BIOS от ASRock позволяет обновлять BIOS, не включая систему и не используя процессор. Перед использованием функции прошивки BIOS приостановите BitLocker и любое шифрование или службу безопасности, зависящие от TPM. Убедитесь, что вы уже...

  • Página 100: Introdução

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

  • Página 101: Especificações

    • Suporta DDR4 não-ECC, memória sem buffer até 5000+(OC)* * Suporta DDR4 3200 nativamente. * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) • Suporta módulos de memória ECC UDIMM (opera em modo não- ECC) •...
  • Página 102 B660M Steel Legend • Suporta HDMI 2.1 TMDS Compatível com resolução máx. até 4K x 2K (4096x2160) @ 60Hz • Obsługa DisplayPort 1.4 z DSC (skompresowany) maks. rozdzielczość do 8K (7680x4320) przy 60Hz / 5K (5120x3200) przy 120Hz • Obsługa HDCP 2.3 przy zgodności z HDMI 2.1 TMDS i porty DisplayPort 1.4...
  • Página 103 (M2_2 apenas) ** Suporta o Dispositivo de Gerenciamento de Volume Intel® (VMD) ** Suporta NVMe SSD como discos de inicialização ** Suporta Kit ASRock U.2 RAID • Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de...
  • Página 104 • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site:http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de...
  • Página 105 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Apagar o Jumper CMOS (CLRMOS1) Jumper de 2 pinos...

  • Página 106: Suportes E Conectores Onboard

    B660M Steel Legend 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
  • Página 107 Conectores série ATA3 Estes seis conectores SATA3 Ângulo reto: suportam cabos de dados (SATA3_0: SATA para dispositivos de ver p.1, N.º 11) (superior) armazenamento interno com uma (SATA3_1: taxa de transferência de dados de ver p.1, N.º 12)(inferior) até 6,0 Gb/s. (SATA3_3: * Se M2_2 é...
  • Página 108 B660M Steel Legend Suporte de áudio do painel Este suporte destina-se à conexão PRESENCE# MIC_RET frontal dos dispositivos de áudio no OUT_RET (HD_AUDIO1 de 9 pinos) painel de áudio frontal. (ver p.1, N.º 28) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá...
  • Página 109 Conector da ventoinha de Esta placa mãe inclui um bomba de água/CPU conector de ventilador da CPU (CPU_FAN2/WP de 4 de refrigeração a água de 4 pinos. FAN_VOLTAGE CPU_F AN_SPEED pinos) Se você pretende conectar um FAN_SPEED_CONTROL (ver p.1, N.º 5) ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
  • Página 110 B660M Steel Legend Cabeçote de LED RGB Este Cabeçote RGB LED é usado (RGB_LED1 de 4 pinos) para conectar o cabo de extensão +12V G R (ver p.1, N.º 26) de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.

  • Página 111: Chave Inteligente

    BIOS. (ver p.3, N.º 13) O recurso ASRock BIOS Flashback permite que você atualize o BIOS sem ligar o sistema, mesmo sem a CPU. Antes de usar a função Flashback da BIOS, suspenda o BitLocker e qualquer criptografia ou segurança confiando no TPM.

  • Página 112: Zawartość Opakowania

    B660M Steel Legend 1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock B660M Steel Legen, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.
  • Página 113 • 4 x gniazda DDR4 DIMM • Obsługa niebuforowanej pamięci DDR4 non-ECC, do 5000+(OC)* * Natywna obsługa pamięci DDR4 3200. * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) • Obsługa modułów pamięci ECC UDIMM (działanie w trybie non- ECC) •...
  • Página 114 B660M Steel Legend • Obsługa HDMI 2.1 TMDS zgodności z maks. rozdzielczością do 4K x 2K (4096x2160) przy 60Hz • Obsługa DisplayPort 1.4 z DSC (skompresowany) maks. rozdzielczość do 8K (7680x4320) przy 60Hz / 5K (5120x3200) przy 120Hz • Obsługa HDCP 2.3 przy zgodności z HDMI 2.1 TMDS i porty DisplayPort 1.4...
  • Página 115 ** Obsługa technologii Intel® Optane (tylko M2_2) ** Obsługa Intel® Volume Management Device (VMD) ** Obsługa SSD NVMe, jako dysków rozruchowych ** Obsługa ASRock U.2 Kit RAID • Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej SATA Złącze...
  • Página 116 B660M Steel Legend • 1 x złącze audio na panelu przednim • 2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD) • 1 x porty główkowe USB 3.2 Gen1 (obsługa 2 portów USB 3.2 Gen1) (obsługa zabezpieczenia ESD) •...
  • Página 117 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z pamięci CMOS 2-pinowa zworka (CLRMOS1) (sprawdź s.1, Nr 25) CLRMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS.
  • Página 118 B660M Steel Legend 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.
  • Página 119 Złącza Serial ATA3 Te sześć złączy SATA3 obsługuje Kąt prosty: kable danych SATA dla (SATA3_0: zewnętrznych urządzeń pamięci z sprawdź s.1, Nr 11)(Górny) szybkością transferu danych do 6,0 (SATA3_1: Gb/s. sprawdź s.1, Nr 12)(Dolny) * Jeśli gniazdo M2_2 jest zajęte (SATA3_3: przez urządzenie M.2 typu SATA, sprawdź...
  • Página 120 B660M Steel Legend Złącze główkowe audio To złącze główkowe służy do PRESENCE# MIC_RET panelu przedniego podłączania urządzeń audio do OUT_RET (9-pinowe HD_AUDIO1) przedniego panelu audio. (sprawdź s.1, Nr 28) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać...
  • Página 121 Złącze wentylatora pompy Ta płyta główna udostępnia wodnej /CPU 4-pinowe złącze obudowy (4-pinowe CPU_FAN2/ wentylatora chłodzenia FAN_VOLTAGE CPU_F AN_SPEED wodnego CPU. Jeśli planowane FAN_SPEED_CONTROL (sprawdź s.1, Nr 5) jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3. Złącze zasilania ATX Ta płyta główna udostępnia (24-pinowe ATXPWR1)
  • Página 122 B660M Steel Legend Złącze główkowe LED To złącze główkowe RGB LED jest używane do podłączenia +12V G R (4-pinowe RGB_LED1) przedłużacza LED RGB, który (sprawdź s.1, Nr 26) umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować...
  • Página 123 (patrz p.3, Nr. 13) flashowanie BIOS. Funkcja flashowania BIOS ASRock umożliwia użytkownikom aktualizację BIOS bez włączania zasilania systemu, nawet bez procesora. Przed użyciem funkcji flashowania BIOS, należy wstrzymać działanie BitLockera i szyfrowanie lub zabezpieczenie bazujące na TPM. Upewnij się, że klucz przywracania został już zapisany oraz, że została wykonana jego kopia zapasowa.
  • Página 124 B660M Steel Legend 1 개요 ASRock B660M Steel Legend 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의...
  • Página 125 • DDR4 비 ECC, 비버퍼링 메모리 최대 5000+(OC) 지원 * * 기본적으로 DDR4 3200 을 지원합니다 . * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) • ECC UDIMM 메모리 모듈 ( 비 -ECC 모드에서 작동함 ) 지원...
  • Página 126 B660M Steel Legend • HDMI 2.1 TMDS 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 60Hz) • 최대 해상도가 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz 인 DSC( 압축 ) 의 DisplayPort 1.4 를 지원합니다 . • HDMI 2.1 TMDS 호환 HDCP 2.3 및 DisplayPort 1.4 포트 지원...
  • Página 127 기술 지원 (M2_2 에만 해당 ) ** Intel® Volume Management Device(VMD) 지원 ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원 RAID • SATA 저장 장치용 RAID 0, RAID 1, RAID 5 및 RAID 10 지원...
  • Página 128 • FCC, CE 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 :http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이...
  • Página 129 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRMOS1) 2 핀 점퍼 (1 페이지 , 25 번 항목 참 조 ) CLRMOS1 을...
  • Página 130 B660M Steel Legend 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 섀시의 전원 스위치 , 리셋 시스템 패널 헤더...
  • Página 131 시리얼 ATA3 커넥터 이들 6 개의 SATA3 커넥터는 우측 각도 : 최대 6.0 Gb/s 데이터 전송 (SATA3_0: 속도를 제공하는 내부 저장 1 페이지 , 11 번 항목 참 장치용 SATA 데이터 케이블을 조 )( 높게 ) 지원합니다 . (SATA3_1: * SATA- 타입 M.2 장치에서 1 페이지...
  • Página 132 B660M Steel Legend 전면 패널 오디오 헤더 이 헤더는 오디오 장치를 전면 PRESENCE# MIC_RET (9 핀 HD_AUDIO1) 오디오 패널에 연결하는 데 OUT_RET (1 페이지 , 28 번 항목 참 사용됩니다 . 조 ) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널...
  • Página 133 CPU/ 워터 펌프 팬 커넥 이 마더보드에는 4 핀 수냉식 CPU 팬 커넥터가 탑재되어 터 (4 핀 CPU_FAN2/WP) 있습니다 . 3 핀 CPU 수냉식 FAN_VOLTAGE CPU_F AN_SPEED (1 페이지 , 5 번 항목 참 FAN_SPEED_CONTROL 쿨러 팬을 연결하려는 경우 핀 조...
  • Página 134 B660M Steel Legend RGB LED 헤더 이 RGB LED 헤더는 다양한 (4 핀 RGB_LED1) +12V G R LED 조명 효과를 선택할 수 (1 페이지 , 26 번 항목 있는 RGB LED 연장 케이블을 참조 ) 연결하는 데 사용됩니다 . 주의 : RGB LED 케이블을...
  • Página 135 (3 페이지의 , 13 번 항목 참조 ) ASRock BIOS 플래시백 기능을 사용하면 시스템 전원을 켜지 않고 , 심지어 CPU 없이도 BIOS 를 업데이트할 수 있습니다 . BIOS Flashback 기능을 사용하기 전에 BitLocker 및 TPM 에 의존하는 모든 암호화 또는...
  • Página 136 イ トでは、 最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェ ブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock B660M Steel Legend マザーボード （マイクロ ATX フォームファクター） • ASRock B660M Steel Legend クイックインストールガイ ド • ASRock B660M Steel Legend サポート CD • 2 x シリアル ATA （SATA） データケーブル （オプション）...
  • Página 137 • 4 x DDR4 DIMM スロッ ト • 最大 5000+(OC)* の DDR4 ノン ECC、 アンバッファードメモリに 対応 * DDR4 3200 にネイティ ブに対応。 * 詳細については、 ASRock ウェブサイ トのメモリーサポート一覧を 参照してく ださい。 (http://www.asrock.com/) • ECC UDIMM メモリモジュールに対応 （non-ECC モードで動作） • システムメモリの最大容量 ： 128GB • Intel® エクスト リームメモリプロファイル （XMP） 2.0 に対応...
  • Página 138 B660M Steel Legend • HDMI 2.1 TMDS 互換に対応、 最大解像度 4K x 2K (4096x2160) @ 60Hz • DSC （圧縮） 最大解像度 8K （7680x4320） @60Hz/5K （5120x3200） @120Hz で DisplayPort 1.4 をサポートします • HDMI 2.1 TMDS 互換および DisplayPort 1.4 ポートで HDCP 2.3 をサポートします • 7.1 CH HD オーディオ (Realtek ALC897 Audio Codec) オーディオ...
  • Página 139 テク ノロジーに対応 (M2_2 専用 ) ** Intel® Optane ** Intel® 音量管理デバイス (VMD) に対応 ** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キッ トに対応 • SATA ストレージデバイスの場合、 RAID 0、 RAID 1、 RAID 5 およ RAID び RAID 10 に対応 • 1 x SPI TPM ヘッダー...
  • Página 140 • Microso ® Windows® 10 64 ビッ ト /11 64 ビッ ト 認証 • FCC、 CE • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティの オーバークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴い ますのでご注意く ださい。 オーバークロックするとシステムが不安定になったり、 システ...
  • Página 141 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被 さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっていない 場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー (CLRMOS1) 2 ピンジャンパー （p.1、 No. 25 参照） CLRMOS1 を使って CMOS 内のデータをク リアできます。 クリアして、 デフォルト設定に システムパラメーターをリセッ トするには、 コンピューターの電源を切り、 電源から電源 コードを抜いてく ださい。 15 秒間待ってから、 ジャンパーキャップを使用して CLRMOS1 上のピンを...
  • Página 142 B660M Steel Legend 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタ にはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパー キャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 スイッ PLED+ PLED- （9 ピン PANEL1） チをリセッ トし、 下記のピン割り PWRBTN# （p.1、 No. 15 参照） 当てに従って、 シャーシのシステ ムステータス表示ランプをこの RESET# ヘッダーにセッ トします。 ケーブ HDLED- ルを接続するときには、 ピンの＋ HDLED+ と−に気をつけてく...
  • Página 143 シリアル ATA3 コネクタ これら 6 つの SATA3 コネクター 直角 : は、 最高 6.0 Gb/s のデータ転送 速度で内部ストレージデバイス (SATA3_0: p.1、 No. 11 参照） （ 上側） 用の SATA データケーブルをサ ポートします。 (SATA3_1: p.1、 No. 12 参照） （ 下側） * SATA タイプ M.2 デバイスで (SATA3_3: M2_2 を使用している場合は、...
  • Página 144 B660M Steel Legend フロントパネルオーディ このヘッダーは、 フロントオーディ PRESENCE# オヘッダー MIC_RET オパネルにオーディオデバイス OUT_RET （9 ピン HD_AUDIO1） を接続するためのものです。 （p.1、 No. 28 参照） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく 機能するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必 要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマ ニュアルの指示に従ってく ださい。 2. ACʼ97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディ...
  • Página 145 CPU/ ウォーターポンプ このマザーボードは 4 ピン水冷 ファンコネクタ 却 CPU ファンコネクタが装備さ （4 ピン CPU_FAN2/WP） れています。 3 ピンの CPU 水冷 FAN_VOLTAGE CPU_F AN_SPEED （p.1、 No. 5 参照） 却ファンを接続する場合には、 ピ FAN_SPEED_CONTROL ン 1-3 に接続してく ださい。 ATX 電源コネクタ このマザーボードは 24 ピン ATX （24 ピン ATXPWR1） 電源コネクタが装備されていま...
  • Página 146 B660M Steel Legend RGB LED ヘッダー この RGB LED ヘッダーは RGB （4 ピン RGB_LED1） LED 延長ケーブルの接続に使用 +12V G R （p.1、 No. 26 参照） され、 これによりユーザーはさま ざまな LED 証明効果から選択 するこ とができます。 注意 : RGB LED ケーブルは間 違った方向に取り付けないでく ださい。 間違った方向に取り付け るとケーブルが破損するこ とがあ...
  • Página 147 タン により、 BIOS をフラッシュするこ とができます。 (BIOS_FLBK) （p.3、 No. 13 参照） ASRock BIOS Flashback 機能を使用すれば、 システムの電源を投入せずに、 CPU がなく てもなく ても BIOS を更新できます。 BIOS Flashback 機能を使用する前に、 BitLocker と TPM が依存する暗号化またはセキュリティ を一時停止してく ださい。 リカバリーキーがすでに保存されバックアップされているこ とを確 認してく ださい。 暗号化がアクティブであるとき、 リカバリーキーが欠落している場合、 データ は暗号化されたままになり、 システムはオペレーティ ングシステムで起動しません。 BIOS を更...
  • Página 148 另外进行通知。 如果您需要与此主板相关的技术支持，请访问我们的网站以具体了 解所用型号的信息。 您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华 擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 B660M Steel Legend 主板（Micro ATX 规格尺寸） • 华擎 B660M Steel Legend 快速安装指南 • 华擎 B660M Steel Legend 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购）...
  • Página 149 • 4 x DDR4 DIMM 槽 • 支持 DDR4 非 ECC，非缓冲内存，最高支持 5000+(OC)* * 本身支持 DDR4 3200。 * 请参阅华擎网站上的 Memory Support List（内存支持列表）了 解详情。 (http://www.asrock.com/) • 支持 ECC UDIMM 内存模块（非 ECC 模式操作） • 支持系统内存最大容量： 128GB • 支持 Intel® Extreme Memory Pro le (XMP) 2.0 •...
  • Página 150 B660M Steel Legend • 支持兼容 TMDS 的 HDMI 2.1，60Hz 时最大分辨率达 4K x 2K (4096x2160) • 支持 DisplayPort 1.4，DSC（压缩）最大分辨率可达 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz • 支持 HDCP 2.3 及兼容 TMDS 的 HDMI 2.1 以及 DisplayPort 1.4 端口...
  • Página 151 存储 • 4 x SATA3 6.0 Gb/s 接口 * * 如果 M2_2 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用。 • 2 x ASMedia ASM1061 支持的 SATA3 6.0 Gb/s 接口 • 1 x 超级 M.2 接口（M2_1，Key M）, 支持类型 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) 模式 ** •...
  • Página 152 B660M Steel Legend BIOS 功能特 • AMI UEFI Legal BIOS，支持多语言 GUI • ACPI 6.0 兼容唤醒事件 点 • 支持 SMBIOS 2.7 • CPU 内核 / 缓存，CPU GT，DRAM，VDD_IMC，VCCIN AUX，+1.05V PROC，+1.8V PROC，+0.82V PCH，+1.05V PCH 电压多次调整 硬件监控 • 风扇转速计： CPU、CPU/ 水泵、机箱 / 水泵风扇 • 静音风扇（根据 CPU 温度自动调整机箱风扇速度）： CPU、...
  • Página 153 1.3 跳线设置 此图显示如何设置跳线。 将跳线帽装到这些针脚上时，跳线 “短接”。 如果这些针 脚上没有装跳线帽，跳线 “开路”。 清除 CMOS 跳线 (CLRMOS1) 2 针跳线 （见第 1 页，第 25 个） CLRMOS1 允许您清除 CMOS 中的数据。 要清除和重置系统参数到默认设置，请关 闭计算机，从电源上拔下电源线插头。 等候 15 秒后，使用跳线帽将 CLRMOS1 上 的针脚短接 5 秒。 但是，请勿在更新 BIOS 后立即清除 CMOS。 如果您需要在刚完 成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操 作。...
  • Página 154 B660M Steel Legend 1.4 板载接脚和接口 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装到这 些接脚和接口上将会对主板造成永久性损坏。 系统面板接头 按照下面的针脚分配，将机箱 PLED+ PLED- (9 针 PANEL1) PWRBTN# 上的电源开关、重置开关和系 （见第 1 页，第 15 个） 统状态指示灯连接到此接脚。 在连接线缆前请记下正负针脚。 RESET# HDLED- HDLED+ PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。 您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。 如果计算机死机，无法执行正常重新启动，按重 置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。 系统操作操作时，此 LED 亮起。 系统处...
  • Página 155 串行 ATA3 接口 这六个 SATA3 接口支持最高 6.0 直角 : Gb/s 数据传输速率的内部存储 (SATA3_0: 设备的 SATA 数据线。 见第 1 页，第 11 个） * 如果 M2_2 被 SATA 型 M.2 设 （上） 备占用，SATA3_0 将被禁用。 (SATA3_1: * 为最小化引导时间，请将 见第 1 页，第 12 个） Intel® B660 SATA 端口 (SATA3_0) （下）...
  • Página 156 B660M Steel Legend 前面板音频接头 此接头用于将音频设备连接到 PRESENCE# MIC_RET (9 针 HD_AUDIO1) 前音频面板。 OUT_RET （见第 1 页，第 28 个） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请 按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC ’ 97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。...
  • Página 157 CPU/ 水泵风扇接口 此主板提供 4 针水冷风扇接口。 (4 针 CPU_FAN2/WP) 如果您打算连接 3 针 CPU 水冷 （见第 1 页， 第 5 个） 风扇，请将它连接到针脚 1-3。 FAN_VOLTAGE CPU_F AN_SPEED FAN_SPEED_CONTROL ATX 电源接口 此主板提供 24 针 ATX 电源接 (24 针 ATXPWR1) 口。 要使用 20 针 ATX 电源， （见第...
  • Página 158 B660M Steel Legend RGB LED 接脚 此 RGB LED 接脚用于连接 RGB (4 针 RGB_LED1) +12V G R LED 延长线，可让用户选择不 （见第 1 页，第 26 个） 同的 LED 灯光效果。 注意： RGB LED 线安装方向切 勿错误，否则，线缆会损坏。 * 请参考第 34 页了解这个接脚 的详情。 可寻址 LED 接脚...
  • Página 159 本主板配有一个智能开关： BIOS 回闪按钮，允许用户刷新 BIOS。 BIOS 回闪按钮 BIOS 回闪开关允许用户刷新 (BIOS_FLBK) BIOS。 （见第 3 页，第 13 个 借助 ASRock BIOS 回闪功能，无需为系统通电、甚至无需使用 CPU 即可更新 BIOS。 使用 BIOS 回闪功能之前，请暂停 BitLocker 以及任何依赖于 TPM 的加密或安全机制。 确 保已存储并备份恢复密钥。 如果加密处于活动状态时恢复密钥缺失，数据将保持加密， 但系统不会引导到操作系统中。 建议在更新 BIOS 之前禁用 fTPM， 否则可能发生不可预 测的故障。 要使用 USB BIOS 回闪功能，请按照下面的步骤执行操作。...
  • Página 160 B660M Steel Legend 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产 品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的 有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严 重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中 之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说 明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定...
  • Página 161 要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。 您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www. asrock.com。 1.1 包裝內容 • 華擎 B660M Steel Legend 主機板（Micro ATX 尺寸） • 華擎 B660M Steel Legend 快速安裝指南 • 華擎 B660M Steel Legend 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 3 x 螺絲（適用於 M.2 插座）（選用）...
  • Página 162 B660M Steel Legend 1.2 規格 • Micro ATX 尺寸 平台 • 2oz 銅製 PCB • 支援第 12 代 Intel® Core 處理器 (LGA1700) • Digi Power design • 9 電源相位設計 • 支援 Intel® 混合技術 • 支援 Intel® Turbo Boost Max 技術 3.0 •...
  • Página 163 • 最高支援 4K x 2K (4096x2160) @ 60Hz 解析度的 HDMI 2.1 TMDS 相容性 • 支援 DisplayPort 1.4，DSC ( 壓縮 ) 最大解析度高達 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz • 支援 HDCP 2.3，具 HDMI 2.1 TMDS 相容性和 DisplayPort 1.4 連接埠...
  • Página 164 B660M Steel Legend • 4 x SATA3 6.0 Gb/s 接頭 * 儲存裝置 * 若 M2_2 為 SATA 類型的 M.2 裝置佔用，將會停用 SATA3_0。 • 2 x SATA3 6.0 Gb/s 接頭，來自 ASMedia ASM1061 • 1 x Hyper M.2 插座（M2_1，Key M），支援 2242/2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式 ** •...
  • Página 165 • 電壓監控： CPU Vcore、+1.05V PCH、DRAM、VCCIN AUX、VCCSA、+1.05V PROC、+0.82V PCH、+12V、+5V、 +3.3V • Microso ® Windows® 10 64 位元 / 11 64 位元 作業系統 • FCC、CE 認證 • ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站：http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。 超頻可能會影響您系統的穩定性，或者甚 至會對您系統的元件及裝置造成傷害。 您應自行負擔超頻風險及成本。 我們對於因 超頻所造成的可能損害概不負責。...
  • Página 166 B660M Steel Legend 1.3 跳線設定 圖例顯示設定跳線的方式。 當跳線帽套在針腳上時，該跳線為「短路」。 若沒有跳 線帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 (CLRMOS1) 2-pin 跳線 （請參閱第 1 頁，編號 25） 您可利用 CLRMOS1 清除 CMOS 中的資料。 若要清除及重設系統參數為預設設定， 請先關閉電腦電源，再拔下電源供應器的電源線。 在等待 15 秒後，請使用跳線帽 讓 CLRMOS1 上的 pin 短路約 5 秒。 不過，請不要在更新 BIOS 後立即清除 CMOS。...
  • Página 167 1.4 板載排針及接頭 板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽套在 排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機殼 PLED+ PLED- (9-pin PANEL1) PWRBTN# 上的電源開關、重設開關及系 （請參閱第 1 頁， 編號 統狀態指示燈連接至此排針。 15） 在連接纜線之前請注意正負針 RESET# 腳。 HDLED- HDLED+ PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下重設 開關即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。...
  • Página 168 B660M Steel Legend Serial ATA3 接頭 這六組 SATA3 接頭皆支援內 直角 : 部儲存裝置的 SATA 資料纜 (SATA3_0: 線，最高可達 6.0 Gb/s 資料傳 請參閱第 1 頁，編號 11） 輸率。 （上） * 若 M2_2 為 SATA 類型的 (SATA3_1: M.2 裝置佔用，將會停用 請參閱第 1 頁，編號 12） SATA3_0。 （下）...
  • Página 169 前面板音訊排針 本排針適用於連接音訊裝置至 PRESENCE# MIC_RET (9-pin HD_AUDIO1) 前面板音訊。 OUT_RET （請參閱第 1 頁，編號 28） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支 援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC ’ 97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C.
  • Página 170 B660M Steel Legend CPU ／水冷幫浦風扇接 本主機板配備 4-Pin 水冷 CPU 風扇接頭。 若您計畫連接 3-Pin 頭 (4-pin CPU_FAN2/WP) CPU 水冷風扇，請接至 Pin FAN_VOLTAGE CPU_F AN_SPEED （請參閱第 1 頁， 編號 1-3。 FAN_SPEED_CONTROL 5） ATX 電源接頭 本主機板配備一組 24-pin ATX (24-pin ATXPWR1) 電源接頭。 若要使用 20-pin （請參閱第 1 頁，編號...
  • Página 171 RGB LED 排針 此 RGB LED 排針用於連接 RGB (4-pin RGB_LED1) +12V G R LED 延長線，可供使用者選擇 （請參閱第 1 頁，編號 各種 LED 照明效果。 26） 警告： 切勿以錯誤方向安裝 RGB LED 纜線，否則纜線可能 損壞。 * 關於這種排針的詳細說明，請 參閱第 34 頁。 可定址 LED 排針 這三個排針用於連接可讓使用 (3 針 ADDR_LED1) 者選擇各種...
  • Página 172 BIOS Flashback 開關可讓使用者 (BIOS_FLBK) 更新 BIOS。 （請參閱第 3 頁，編號 13） ASRock BIOS Flashback 功能可讓您不用關閉系統就能更新 BIOS，甚至無 CPU 也行。 使用 BIOS Flashback 功能之前，請暫停 BitLocker 及任何仰賴 TPM 的加密或安全性。 請確 保已儲存並備份復原金鑰。 如果加密啟用時缺少復原金鑰，資料將保持加密狀態，系統 不會啟動進入作業系統。 建議在更新 BIOS 之前停用 fTPM。 否則，可能發生無法預測的 失敗。 若要使用 USB BIOS Flashback 功能，請依照下列步驟進行。...
  • Página 173 • 4 x Slot DIMM DDR4 • Mendukung memori DDR4 non-ECC, tanpa buffer hingga 5000+(OC)* * Mendukung DDR4 3200 secara native. * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) • Mendukung modul memori ECC UDIMM (berjalan dalam mode non-ECC) • Kapasitas maksimum memori sistem: 128GB...
  • Página 174 B660M Steel Legend • Mendukung HDMI 2.1 TMDS Kompatibel dengan maks. resolusi hingga 4K x 2K (4096x2160) @ 60Hz • Mendukung DisplayPort 1.4 dengan resolusi maks, DSC (terkompresi) hingga 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz • Mendukung HDCP 2.3 dengan Port HDMI 2.1 yang Kompatibel dengan TMDS dan DisplayPort 1.4...
  • Página 175 ** Mendukung Intel® Optane Technology (hanya M2_2) ** Mendukung Intel® Volume Management Device (VMD) ** Mendukung SSD NVMe sebagai disk boot ** Mendukung Kit ASRock U.2 RAID • Mendukung RAID 0, RAID 1, RAID 5 dan RAID 10 untuk perangkat penyimpanan SATA Konektor • 1 x Header SPI TPM...
  • Página 176 • FCC, CE • Mendukung ErP/EuP (Memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.

  • Página 177: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at https://event.asrock.com/tsd.asp...

  • Página 178: Declaration Of Conformity

    13848 Magnolia Ave, Chino, CA91710 Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard B660M Steel Legend Model Number : Conforms to the following speci cations: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: is device complies with part 15 of the FCC Rules. Operation is subject to the...

  • Página 179: Eu Declaration Of Conformity

    EU Declaration of Conformity For the following equipment: Motherboard (Product Name) B660M Steel Legend / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address)

Tabla de contenido
